NOx Cycling of nitrogen in the environment smog

NOx 公害問題 온실효과 산성비 금속물질 부식 Cycling of nitrogen in the environment smog 발생

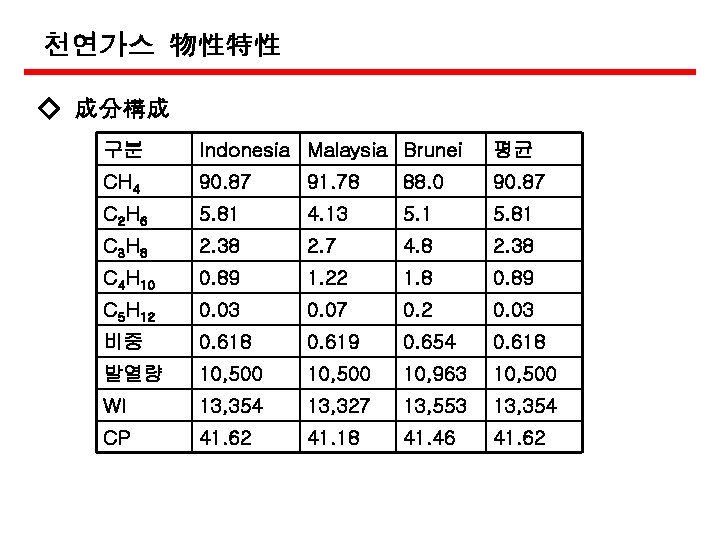

천연가스 物性特性 ◇ 成分構成 구분 Indonesia Malaysia Brunei 평균 CH 4 90. 87 91. 78 88. 0 90. 87 C 2 H 6 5. 81 4. 13 5. 1 5. 81 C 3 H 8 2. 38 2. 7 4. 8 2. 38 C 4 H 10 0. 89 1. 22 1. 8 0. 89 C 5 H 12 0. 03 0. 07 0. 2 0. 03 비중 0. 618 0. 619 0. 654 0. 618 발열량 10, 500 10, 963 10, 500 WI 13, 354 13, 327 13, 553 13, 354 CP 41. 62 41. 18 41. 46 41. 62

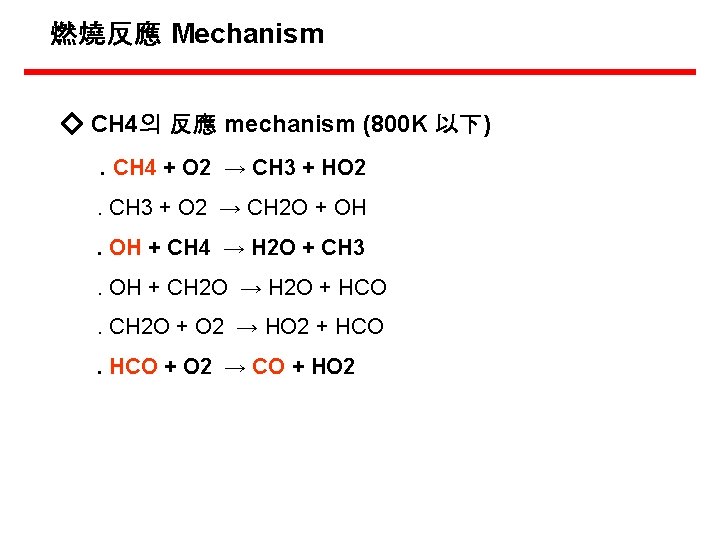

燃燒反應 Mechanism ◇ CH 4의 反應 mechanism (800 K 以下). CH 4 + O 2 → CH 3 + HO 2. CH 3 + O 2 → CH 2 O + OH. OH + CH 4 → H 2 O + CH 3. OH + CH 2 O → H 2 O + HCO. CH 2 O + O 2 → HO 2 + HCO + O 2 → CO + HO 2

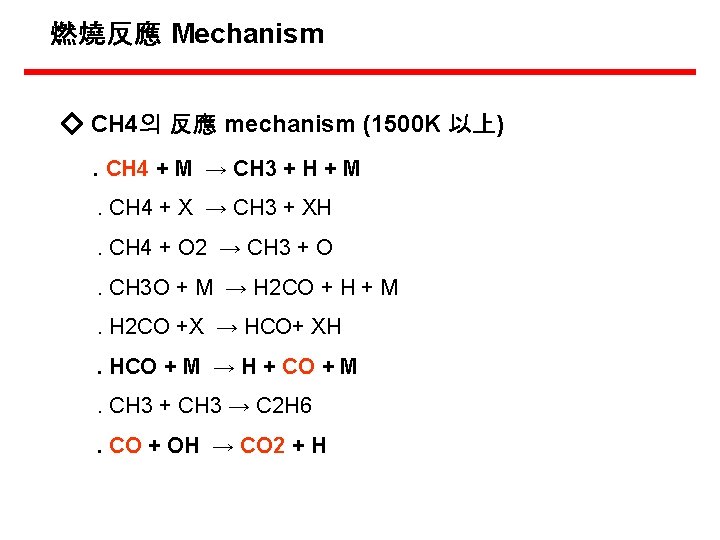

燃燒反應 Mechanism ◇ CH 4의 反應 mechanism (1500 K 以上). CH 4 + M → CH 3 + H + M. CH 4 + X → CH 3 + XH. CH 4 + O 2 → CH 3 + O. CH 3 O + M → H 2 CO + H + M. H 2 CO +X → HCO+ XH. HCO + M → H + CO + M. CH 3 + CH 3 → C 2 H 6. CO + OH → CO 2 + H

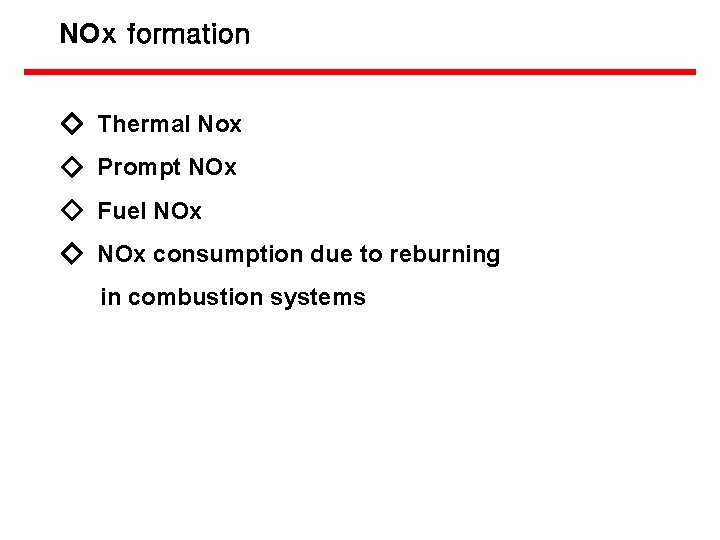

NOx formation ◇ Thermal Nox ◇ Prompt NOx ◇ Fuel NOx ◇ NOx consumption due to reburning in combustion systems

Thermal NOx ◇ 1946년 Zeldovich 提案 . 고온(1200℃) 에서 반응 ◇ 基本 反應 . O + N 2 → NO + N. N + O 2 → NO + O ◇ extended Zeldovich’s mechanism. N + OH → NO + H NOx formation

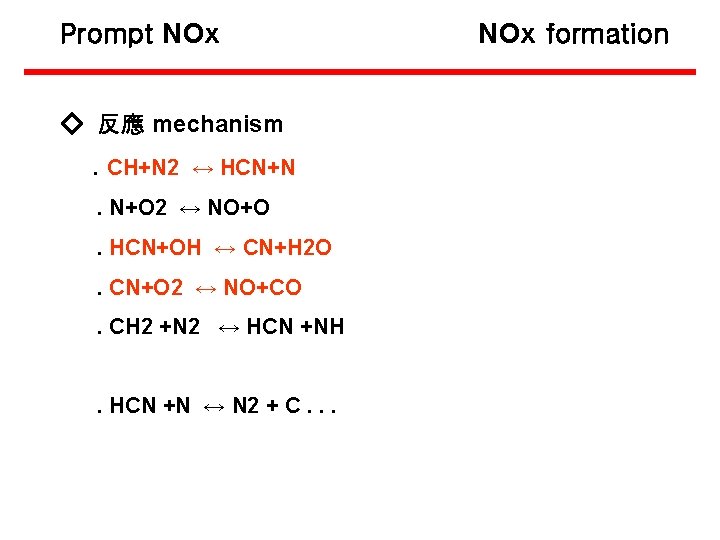

Prompt NOx ◇ 反應 mechanism. CH+N 2 ↔ HCN+N. N+O 2 ↔ NO+O. HCN+OH ↔ CN+H 2 O. CN+O 2 ↔ NO+CO. CH 2 +N 2 ↔ HCN +NH. HCN +N ↔ N 2 + C. . . NOx formation

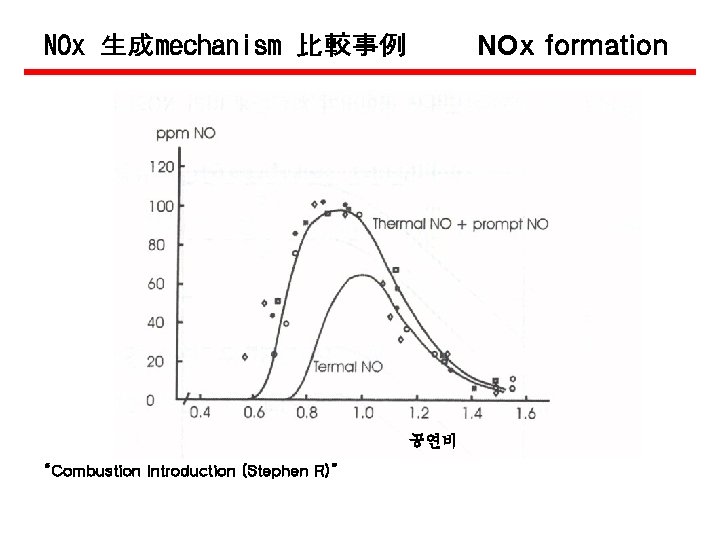

NOx formation NOx 生成mechanism 比較事例 공연비 “Combustion Introduction (Stephen R)”

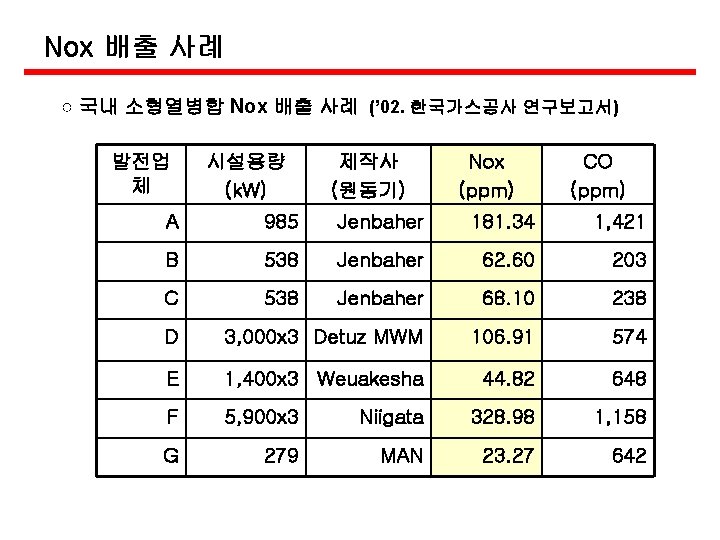

Nox 배출 사례 ○ 국내 소형열병합 Nox 배출 사례 (’ 02. 한국가스공사 연구보고서) 발전업 체 시설용량 (k. W) 제작사 (원동기) Nox (ppm) CO (ppm) A 985 Jenbaher 181. 34 1, 421 B 538 Jenbaher 62. 60 203 C 538 Jenbaher 68. 10 238 D 3, 000 x 3 Detuz MWM 106. 91 574 E 1, 400 x 3 Weuakesha 44. 82 648 F 5, 900 x 3 Niigata 328. 98 1, 158 G 279 MAN 23. 27 642
