NOx Korea Polytechnic University S C R Selective

NOx 저감 기술 소개 Korea Polytechnic University

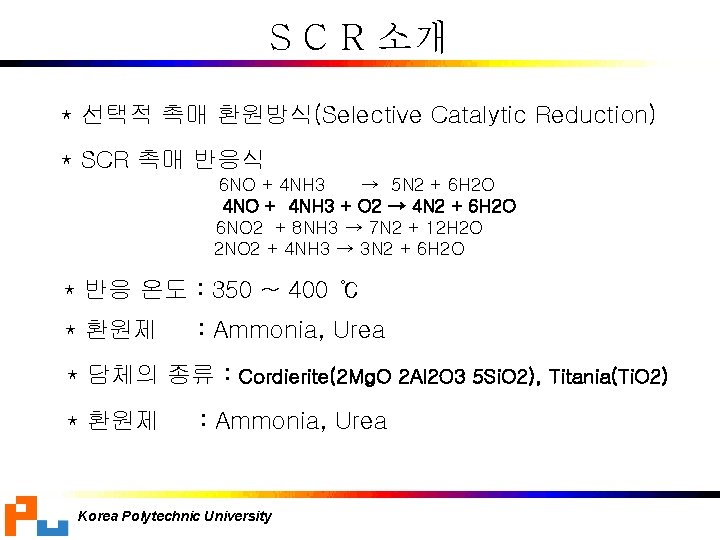

S C R 소개 * 선택적 촉매 환원방식(Selective Catalytic Reduction) * SCR 촉매 반응식 6 NO + 4 NH 3 → 5 N 2 + 6 H 2 O 4 NO + 4 NH 3 + O 2 → 4 N 2 + 6 H 2 O 6 NO 2 + 8 NH 3 → 7 N 2 + 12 H 2 O 2 NO 2 + 4 NH 3 → 3 N 2 + 6 H 2 O * 반응 온도 : 350 ~ 400 ℃ * 환원제 : Ammonia, Urea * 담체의 종류 : Cordierite(2 Mg. O 2 Al 2 O 3 5 Si. O 2), Titania(Ti. O 2) * 환원제 : Ammonia, Urea Korea Polytechnic University

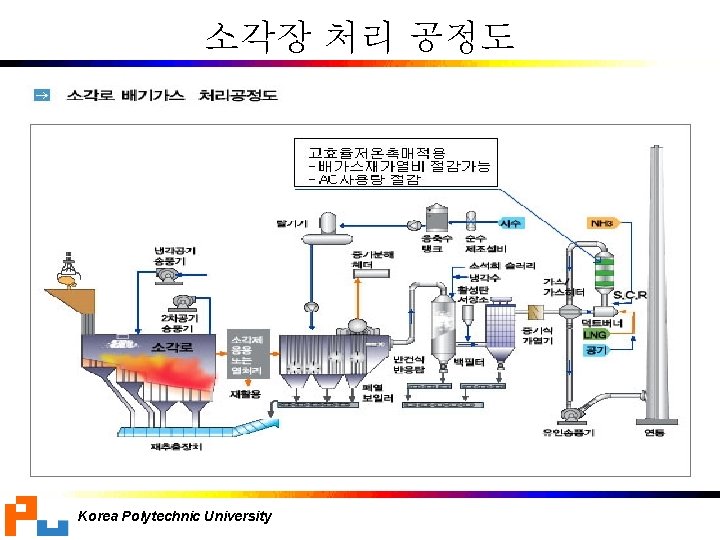

소각장 처리 공정도 Korea Polytechnic University

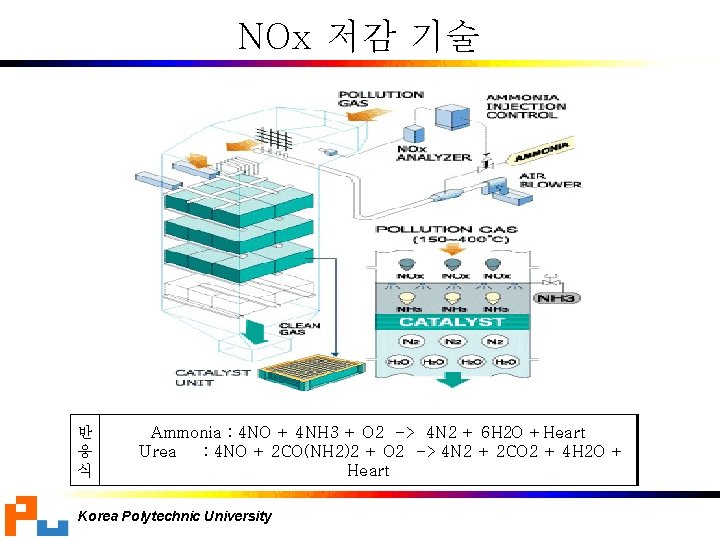

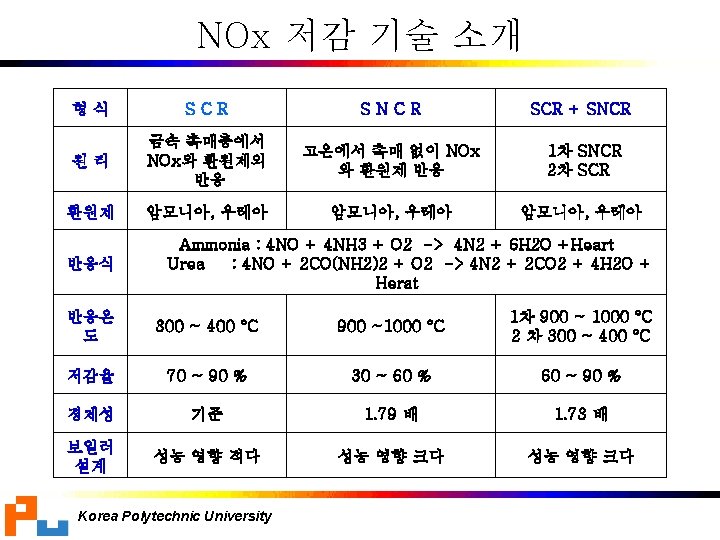

NOx 저감 기술 반 응 식 Ammonia : 4 NO + 4 NH 3 + O 2 -> 4 N 2 + 6 H 2 O +Heart Urea : 4 NO + 2 CO(NH 2)2 + O 2 -> 4 N 2 + 2 CO 2 + 4 H 2 O + Heart Korea Polytechnic University

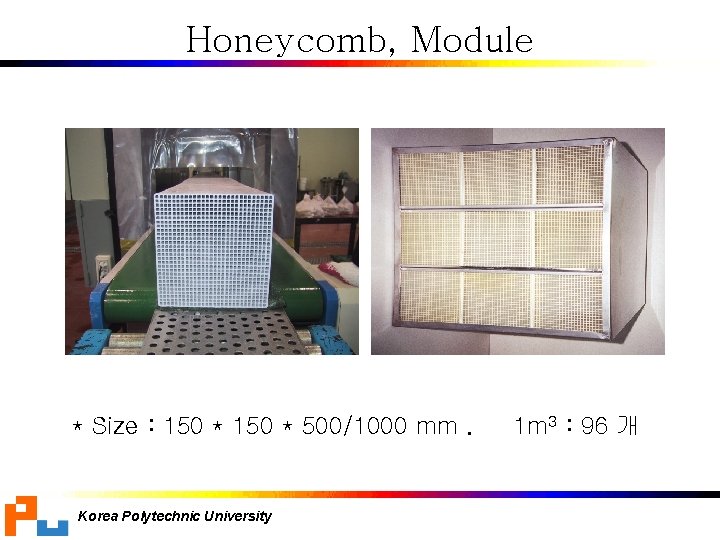

Honeycomb, Module * Size : 150 * 500/1000 mm. Korea Polytechnic University 1 m 3 : 96 개

NOx 제거율(SCR) Korea Polytechnic University

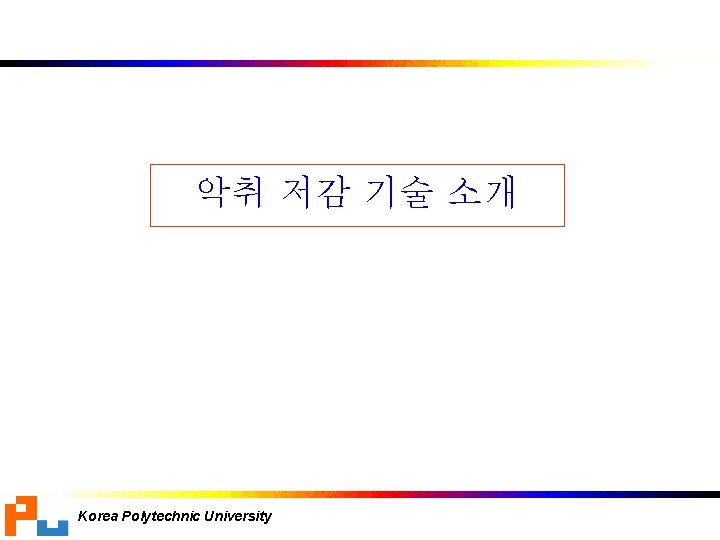

악취 저감 기술 소개 Korea Polytechnic University

악취 처리 방법 Korea Polytechnic University

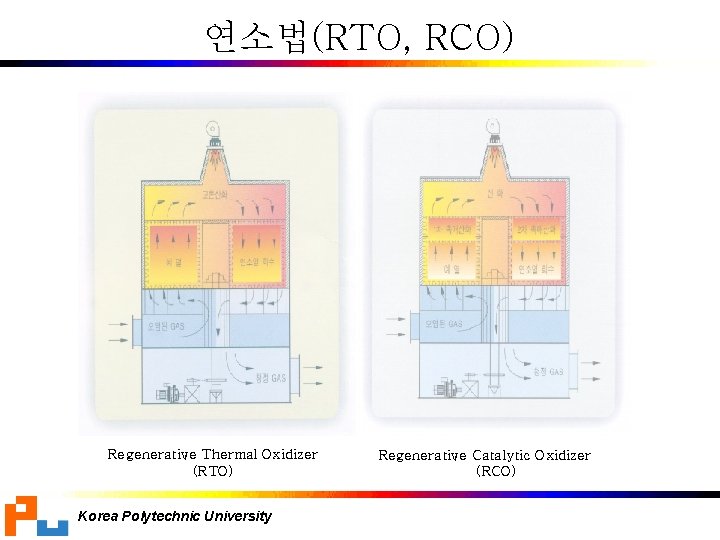

연소법(RTO, RCO) Regenerative Thermal Oxidizer (RTO) Korea Polytechnic University Regenerative Catalytic Oxidizer (RCO)

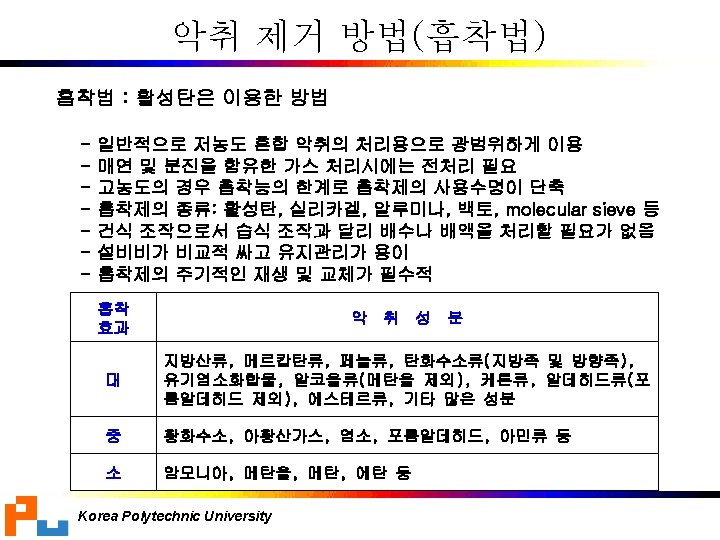

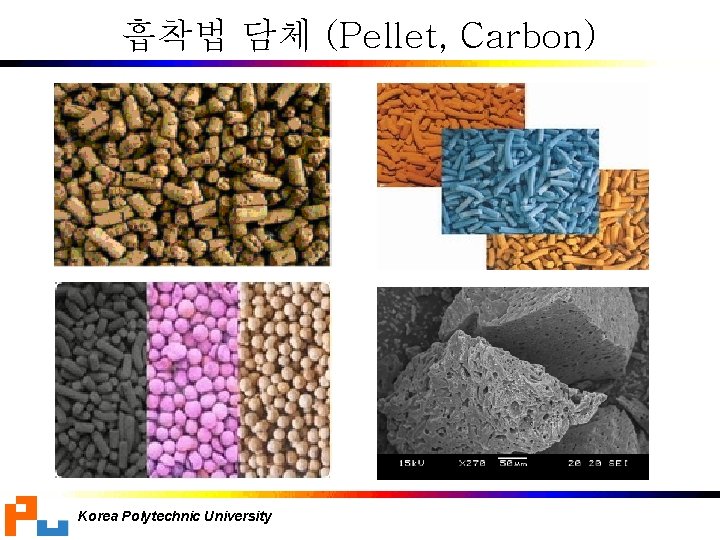

흡착법 담체 (Pellet, Carbon) Korea Polytechnic University

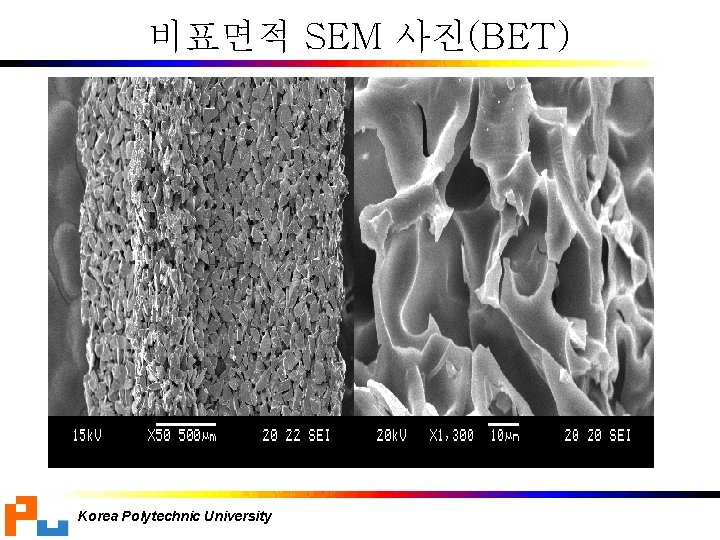

비표면적 SEM 사진(BET) Korea Polytechnic University

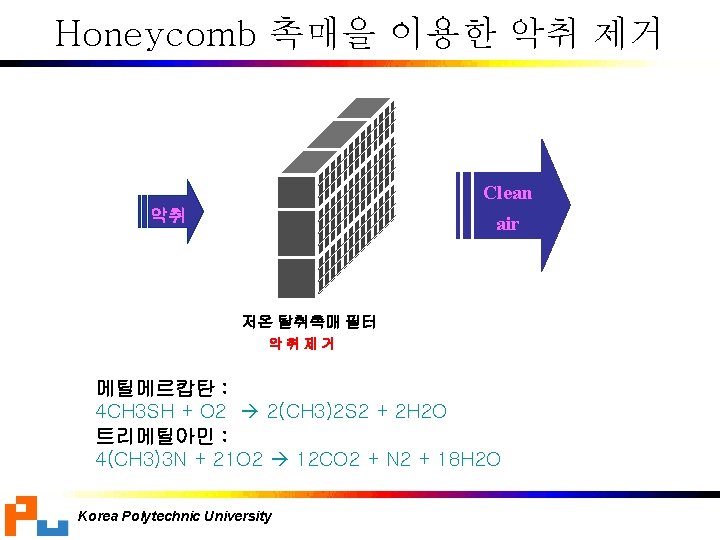

Honeycomb 촉매을 이용한 악취 제거 Clean 악취 air 저온 탈취촉매 필터 악취제거 메틸메르캅탄 : 4 CH 3 SH + O 2 2(CH 3)2 S 2 + 2 H 2 O 트리메틸아민 : 4(CH 3)3 N + 21 O 2 12 CO 2 + N 2 + 18 H 2 O Korea Polytechnic University
