Notfunk und Pactor in OE 3 für den ADL-322 Schwechat DI Christian OE 3 CJB Bauer 12. März 2008

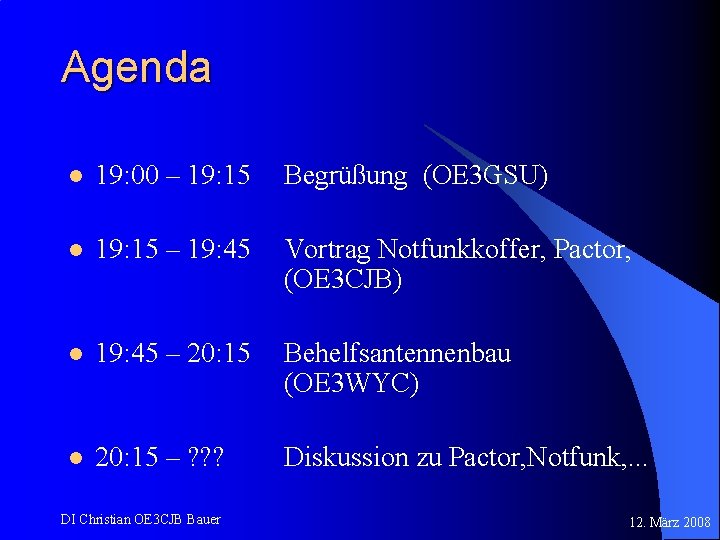

Agenda l 19: 00 – 19: 15 Begrüßung (OE 3 GSU) l 19: 15 – 19: 45 Vortrag Notfunkkoffer, Pactor, (OE 3 CJB) l 19: 45 – 20: 15 Behelfsantennenbau (OE 3 WYC) l 20: 15 – ? ? ? Diskussion zu Pactor, Notfunk, . . . DI Christian OE 3 CJB Bauer 12. März 2008

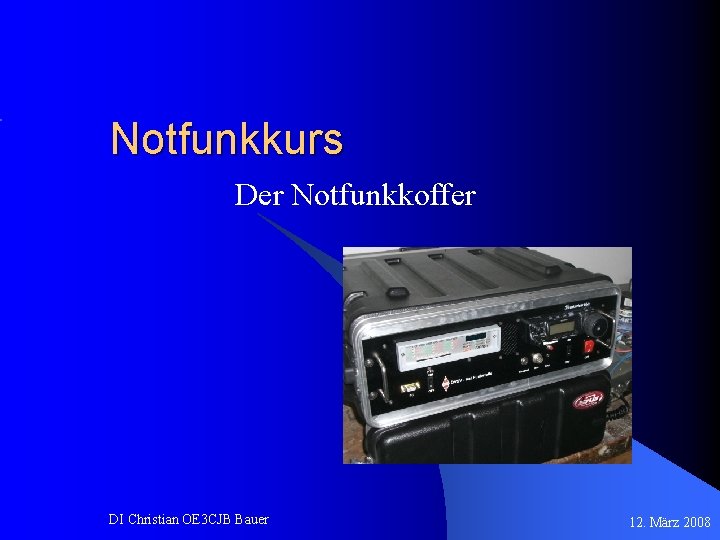

Notfunkkurs Der Notfunkkoffer DI Christian OE 3 CJB Bauer 12. März 2008

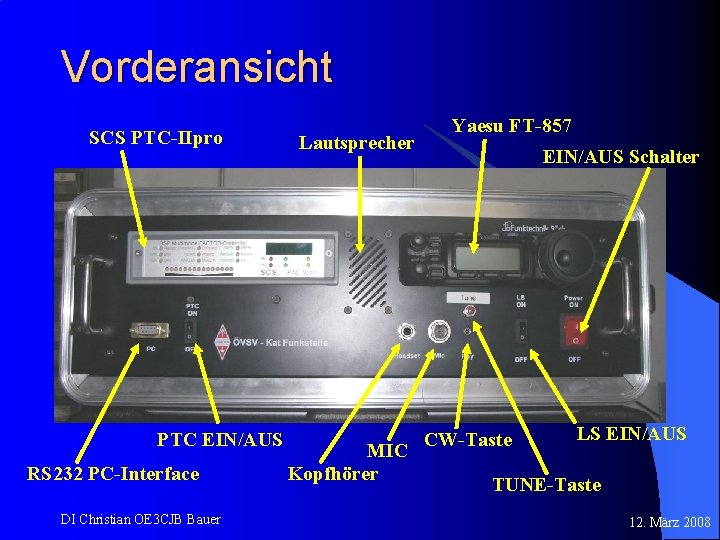

Vorderansicht SCS PTC-IIpro PTC EIN/AUS RS 232 PC-Interface DI Christian OE 3 CJB Bauer Lautsprecher MIC Kopfhörer Yaesu FT-857 EIN/AUS Schalter CW-Taste LS EIN/AUS TUNE-Taste 12. März 2008

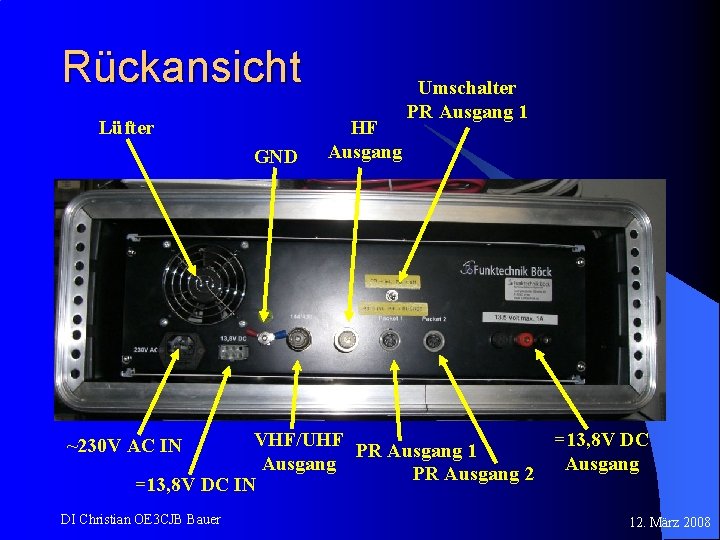

Rückansicht Lüfter GND HF Ausgang Umschalter PR Ausgang 1 VHF/UHF PR Ausgang 1 Ausgang PR Ausgang 2 =13, 8 V DC IN ~230 V AC IN DI Christian OE 3 CJB Bauer =13, 8 V DC Ausgang 12. März 2008

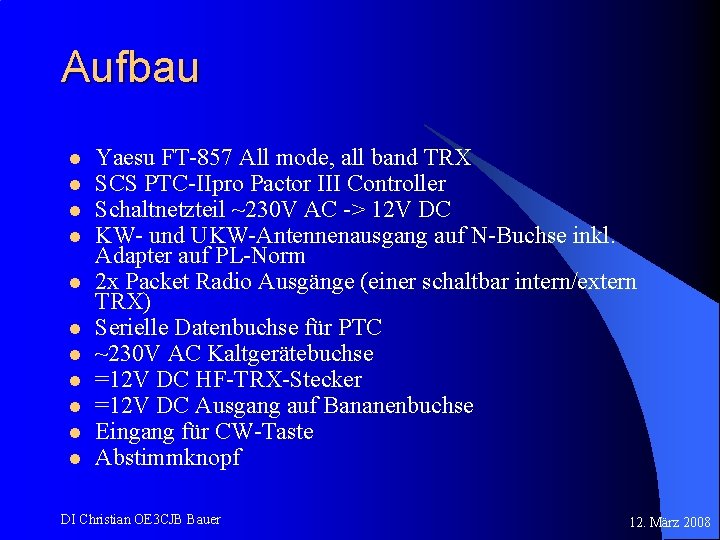

Aufbau l l l Yaesu FT-857 All mode, all band TRX SCS PTC-IIpro Pactor III Controller Schaltnetzteil ~230 V AC -> 12 V DC KW- und UKW-Antennenausgang auf N-Buchse inkl. Adapter auf PL-Norm 2 x Packet Radio Ausgänge (einer schaltbar intern/extern TRX) Serielle Datenbuchse für PTC ~230 V AC Kaltgerätebuchse =12 V DC HF-TRX-Stecker =12 V DC Ausgang auf Bananenbuchse Eingang für CW-Taste Abstimmknopf DI Christian OE 3 CJB Bauer 12. März 2008

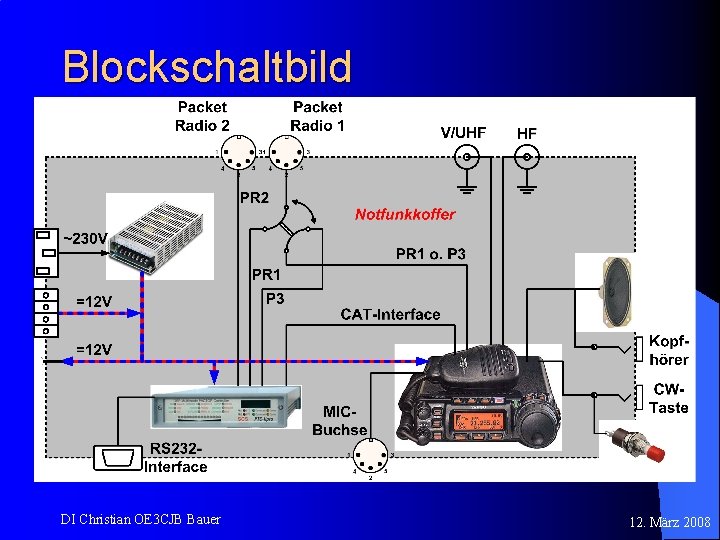

Blockschaltbild DI Christian OE 3 CJB Bauer 12. März 2008

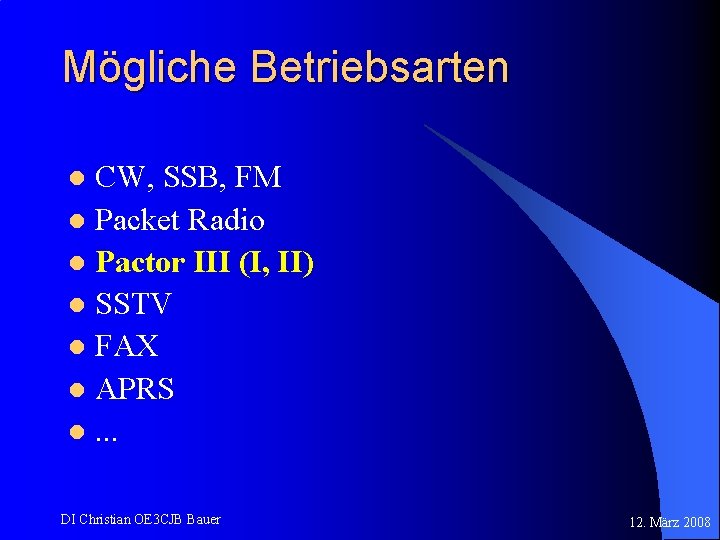

Mögliche Betriebsarten CW, SSB, FM l Packet Radio l Pactor III (I, II) l SSTV l FAX l APRS l. . . l DI Christian OE 3 CJB Bauer 12. März 2008

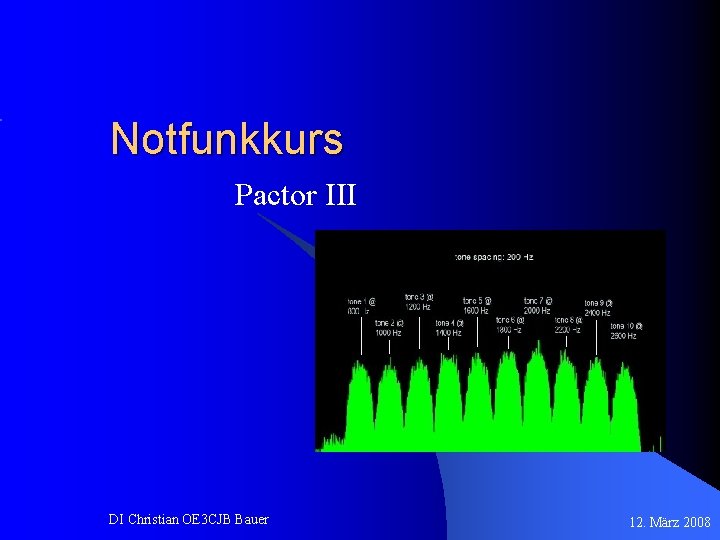

Notfunkkurs Pactor III DI Christian OE 3 CJB Bauer 12. März 2008

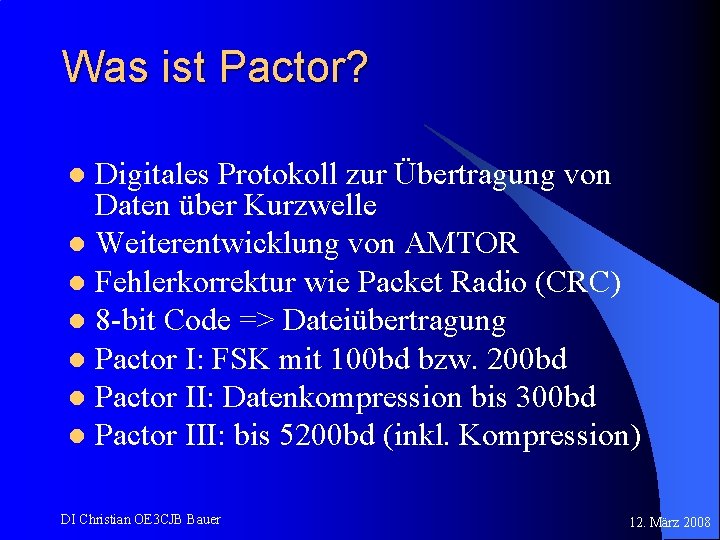

Was ist Pactor? Digitales Protokoll zur Übertragung von Daten über Kurzwelle l Weiterentwicklung von AMTOR l Fehlerkorrektur wie Packet Radio (CRC) l 8 -bit Code => Dateiübertragung l Pactor I: FSK mit 100 bd bzw. 200 bd l Pactor II: Datenkompression bis 300 bd l Pactor III: bis 5200 bd (inkl. Kompression) l DI Christian OE 3 CJB Bauer 12. März 2008

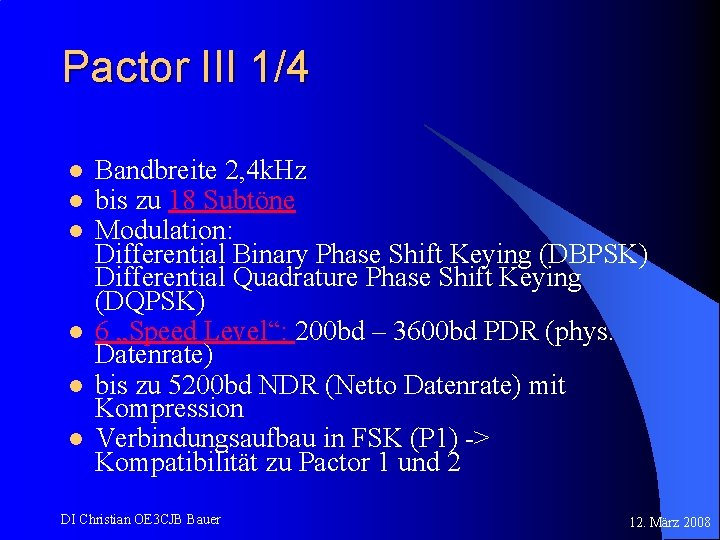

Pactor III 1/4 l l l Bandbreite 2, 4 k. Hz bis zu 18 Subtöne Modulation: Differential Binary Phase Shift Keying (DBPSK) Differential Quadrature Phase Shift Keying (DQPSK) 6 „Speed Level“: 200 bd – 3600 bd PDR (phys. Datenrate) bis zu 5200 bd NDR (Netto Datenrate) mit Kompression Verbindungsaufbau in FSK (P 1) -> Kompatibilität zu Pactor 1 und 2 DI Christian OE 3 CJB Bauer 12. März 2008

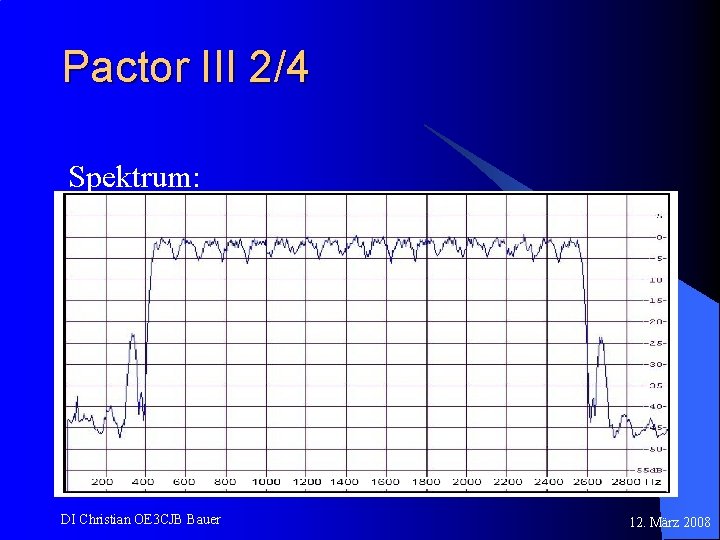

Pactor III 2/4 Spektrum: DI Christian OE 3 CJB Bauer 12. März 2008

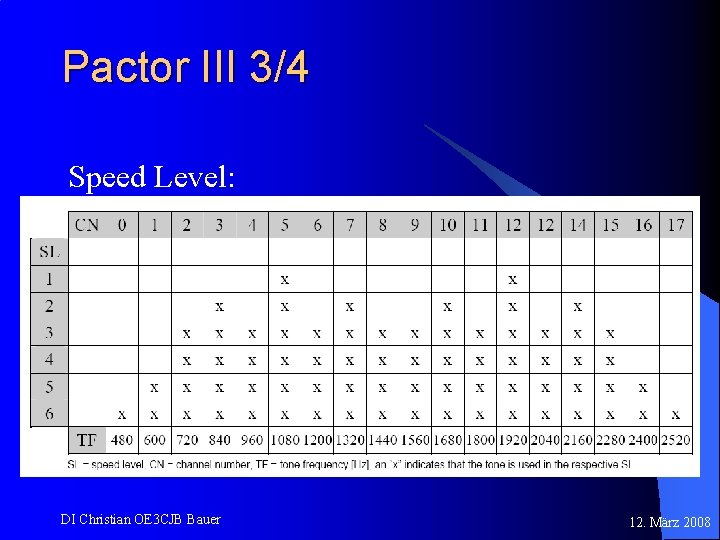

Pactor III 3/4 Speed Level: DI Christian OE 3 CJB Bauer 12. März 2008

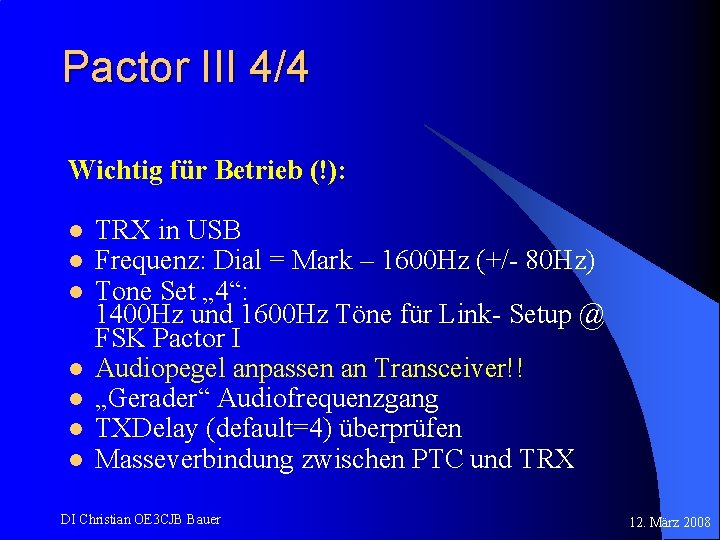

Pactor III 4/4 Wichtig für Betrieb (!): l l l l TRX in USB Frequenz: Dial = Mark – 1600 Hz (+/- 80 Hz) Tone Set „ 4“: 1400 Hz und 1600 Hz Töne für Link- Setup @ FSK Pactor I Audiopegel anpassen an Transceiver!! „Gerader“ Audiofrequenzgang TXDelay (default=4) überprüfen Masseverbindung zwischen PTC und TRX DI Christian OE 3 CJB Bauer 12. März 2008

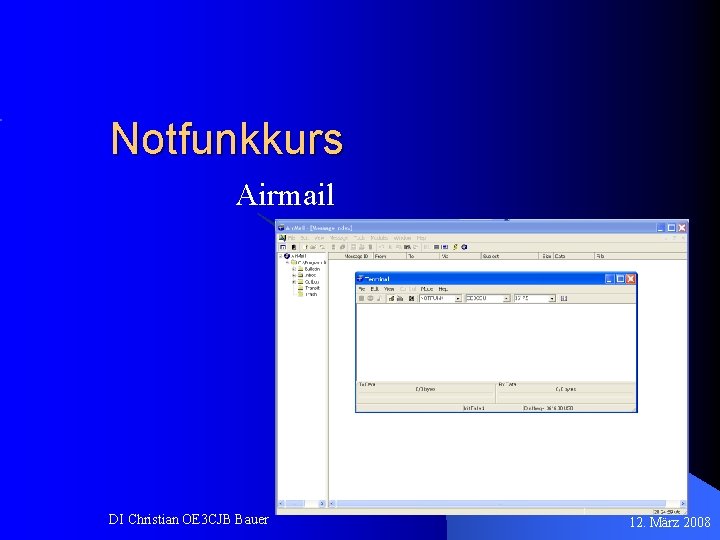

Notfunkkurs Airmail DI Christian OE 3 CJB Bauer 12. März 2008

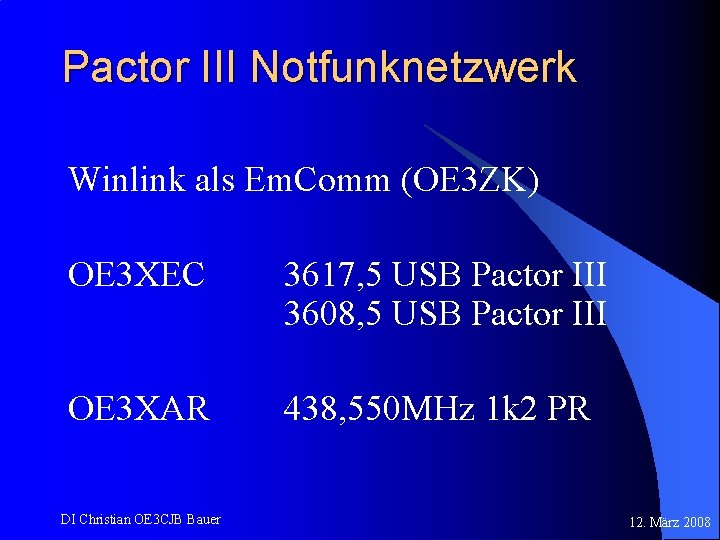

Pactor III Notfunknetzwerk Winlink als Em. Comm (OE 3 ZK) OE 3 XEC 3617, 5 USB Pactor III 3608, 5 USB Pactor III OE 3 XAR 438, 550 MHz 1 k 2 PR DI Christian OE 3 CJB Bauer 12. März 2008

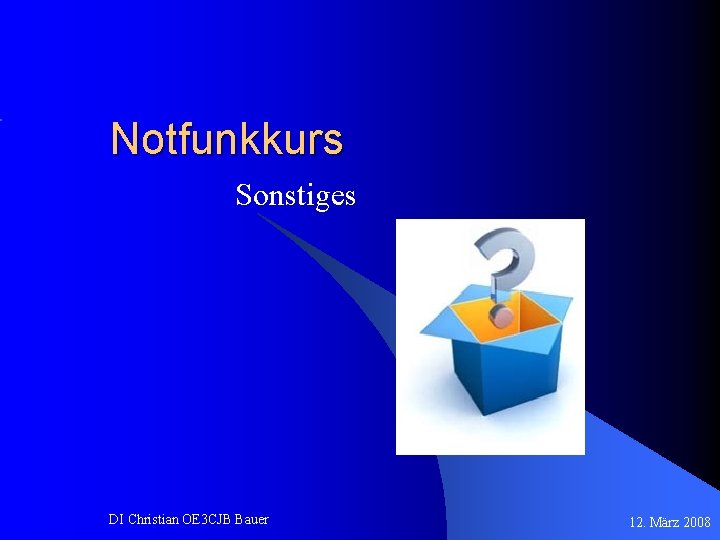

Notfunkkurs Sonstiges DI Christian OE 3 CJB Bauer 12. März 2008

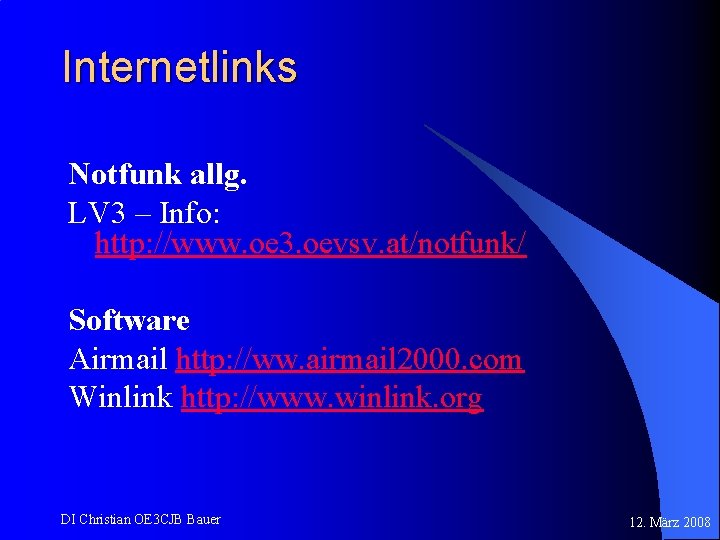

Internetlinks Notfunk allg. LV 3 – Info: http: //www. oe 3. oevsv. at/notfunk/ Software Airmail http: //ww. airmail 2000. com Winlink http: //www. winlink. org DI Christian OE 3 CJB Bauer 12. März 2008

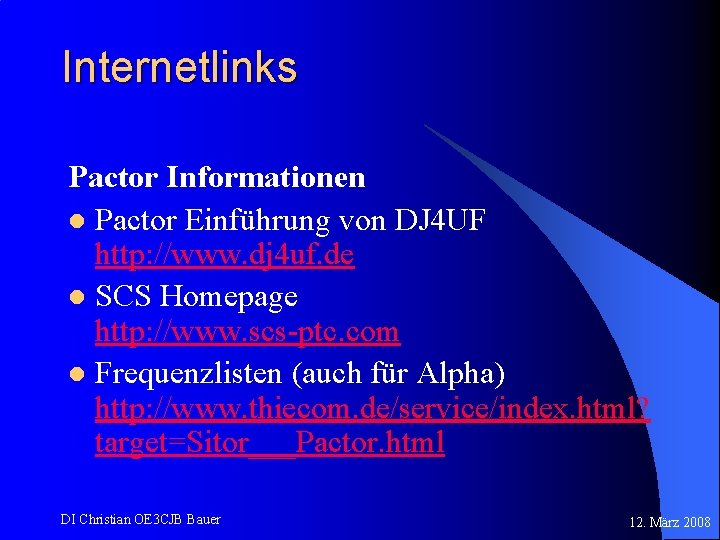

Internetlinks Pactor Informationen l Pactor Einführung von DJ 4 UF http: //www. dj 4 uf. de l SCS Homepage http: //www. scs-ptc. com l Frequenzlisten (auch für Alpha) http: //www. thiecom. de/service/index. html? target=Sitor___Pactor. html DI Christian OE 3 CJB Bauer 12. März 2008

Danke Schön! OE 3 CJB Christian Bauer oe 3 cjb@oevsv. at DI Christian OE 3 CJB Bauer 12. März 2008
