Multimedie och kommunikationssystem lektion 1 Frelsningsmaterialet r frfattat

Multimedie- och kommunikationssystem, lektion 1 Föreläsningsmaterialet är författat av Magnus Eriksson och Iskra Popova. Bilder är även hämtade från läroböcker av Halsall och Forouzan.

Kursuppläggning q Kurslitteratur: Behrouz A Forouzan, ”Data communications and networking”, 3 rd edition. q Alternativ kurslitteratur: Fred Halsall, ”Multimedia Communications – Applications, Networks, Protocols and Standards”. q Kurswebbplats: webct. miun. se. q Prioritera räkneuppgifter. q Tre laborationstillfällen. q Tre hemuppgifter som förberedelse inför labbarna.

Aktuella multimediala kommunikationstjänster q Broadcastingtjänster: Analog och digital radio och TV, IP-TV, bredbands-TV q Video-on-demand, Movie-on-demand q Interaktiv TV q Peer-to-peer-tjänster q Interaktiva multimediala presentationer. q Hypermedia, www. q IP-telefoni q Voice-over-IP q Videokonferenser q Messenger-tjänster q Computer-telephony-integration (CTI)

Punkt-till-punkt-förbindelser Nivå 7 Nivå 6 Mikrofon Högtalare Källkodning Nivå 1 Källavkodning 0110 Felhantering Nivå 2 Digitalisering, komprimering NACK 0110010 0110 Lägger till felrättande eller felupptäckande kod, t. ex. checksumma. Felupptäckt och omsändning, eller felrättning Felhantering 0100010 Flödesstyrning Buffert Handskakning Flödesstyrning Modulation Elektrisk representation Demodulation 0110010 Bitfel

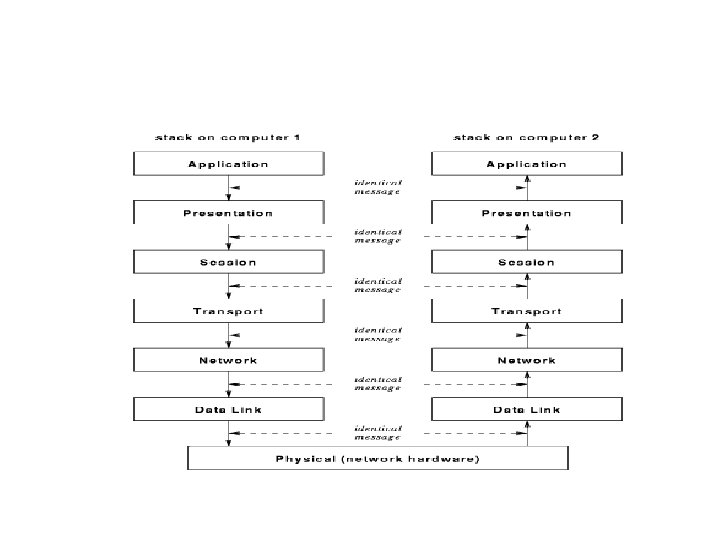

OSI: s referensmodell Motsv Internet-protokoll: SMTP, HTTP TCP IP Ethernet

FIgure 5. 2 a) Evolution of the TCP/IP reference model

Figure 5. 14: Common protocols

Figure 5. 2 b) Application of the TCP/IP reference model

Figure 5. 3 a) Protocol layer interactions

Figure 5. 2 b) End-to-end communications

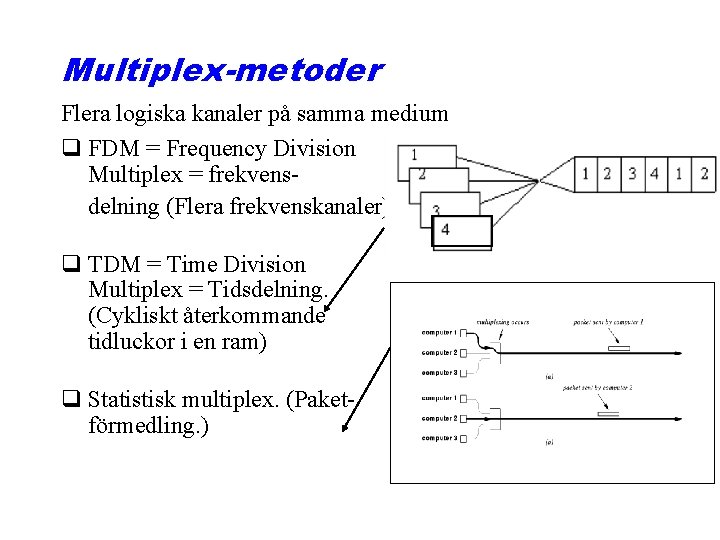

Multiplex-metoder Flera logiska kanaler på samma medium q FDM = Frequency Division Multiplex = frekvensdelning (Flera frekvenskanaler) q TDM = Time Division Multiplex = Tidsdelning. (Cykliskt återkommande tidluckor i en ram) q Statistisk multiplex. (Paketförmedling. )

Krets- och paketförmedling Kretskoppling Paketförmedling q Exempel: m Telefonnätet. m ISDN=Integrated Service Digital Network, m Ursprunglig GSM. m m m q Förbindelseorienterat. q Frekvensdelnings- (FDMA) eller tidsdelningsmultiplex (TDMA). + +. - Bra för realtidskommunikation dvs synkrona tjänster, t. ex. telefonsamtal och videokonferenser. Konstant tidsfördröjning. Låg datahastighet (bit per sekund) för varje användare. Begränsat antal samtidiga användare (kanaler). Övriga får upptaget eller spärr. Det tar tid att koppla upp. Oanvänd kapacitet mellan dataöverföringar. Internet (IP) X. 25 ATM LAN, WLAN Mobilsystemens GPRS-tjänst. q Förbindelsefritt (IP) eller förbindelseorienterat (X. 25, frame relay och ATM) q Statistisk multiplex. + + - Bra för asynkrona tjänster, t. ex. för filöverföring och e-post. Hög maximal datahastighet Effektivt utnyttjande av kapaciteten. Det blir aldrig upptaget. Tidsfördröjningen blir lång och datahastigheten låg vid många användare.

Figure 1. 18 a) Unicast communication modes

Figure 1. 18 b) Broadcasting c) Multicasting
