Multimedie och kommunikationssystem lektion 3 Forts Signaler och

Multimedie- och kommunikationssystem, lektion 3 Forts. Signaler och Kvalitetsmått

Figure 6. 7: Distorsion

Sinusvågor Periodtid T = t 2 - t 1. Enhet: s. Frekvens f = 1/T. Enhet: 1/s=Hz. T=1/f. Amplitud eller toppvärde Û. Enhet: Volt. Fasläge: θ = 0 i ovanstående exempel. Enhet: Grader eller radianer. Momentan spänning: u(t)= Ûsin(2πft+θ)

Figure 3. 6 Sine wave examples (continued)

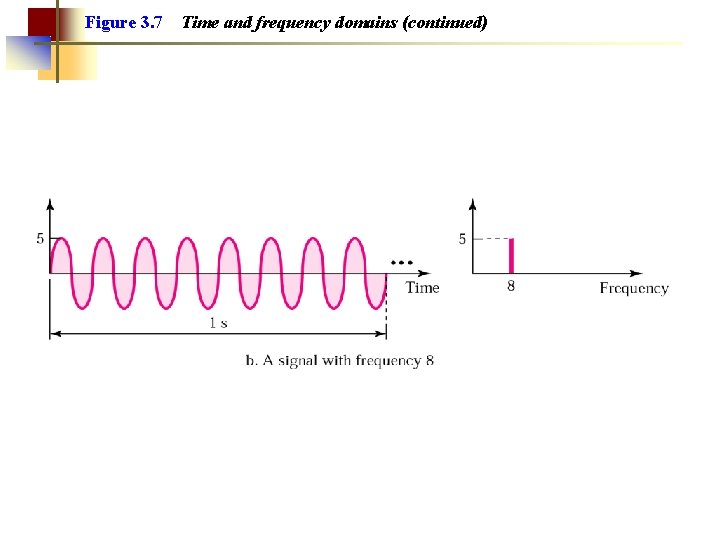

Figure 3. 7 Time and frequency domains (continued)

Figure 3. 7 Time and frequency domains

Figure 3. 9 Three harmonics

Figure 3. 10 Adding first three harmonics

Figure 3. 11 Frequency spectrum comparison

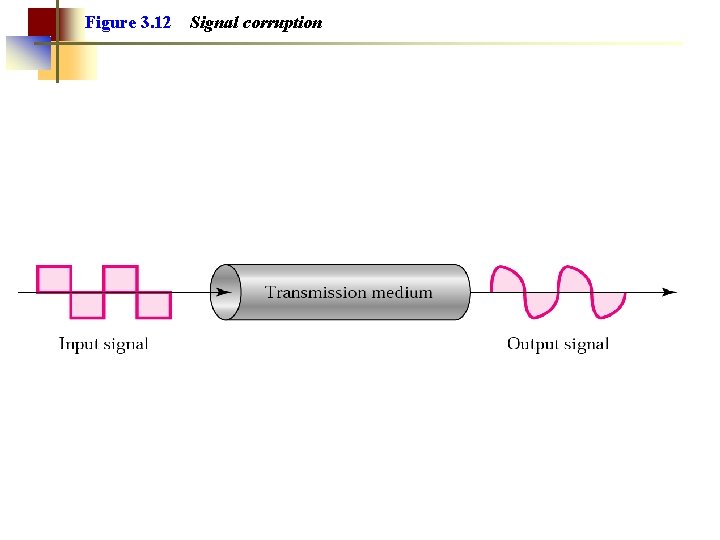

Figure 3. 12 Signal corruption

Effekten av begränsad bandbredd.

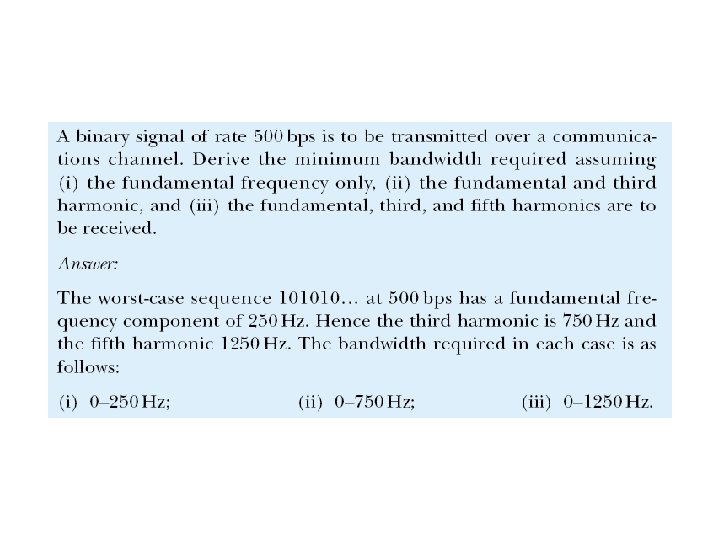

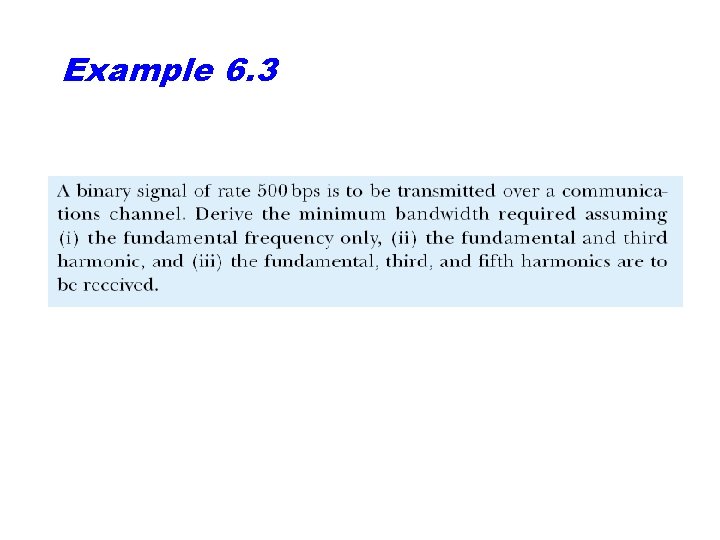

Example 6. 3

Figure 3. 18 Digital versus analog

Note: A digital signal is a composite signal with an infinite bandwidth.

Figure 3. 19 Low-pass and band-pass

Note: Digital transmission needs a low-pass channel.

Note: The bit rate and the bandwidth are proportional to each other.

Note: The analog bandwidth of a medium is expressed in hertz; the digital bandwidth, in bits per second.

Example 13 Imagine a signal travels through an amplifier and its power is increased ten times. This means that P 2 = 10 ¥ P 1. In this case, the amplification (gain of power) can be calculated as 10 log 10 (P 2/P 1) = 10 log 10 (10 P 1/P 1) = 10 log 10 (10) = 10 (1) = 10 d. B

Dämpning där S är signaleffekt i Watt (eller Voltkvadrat) och N är bruseffekten.

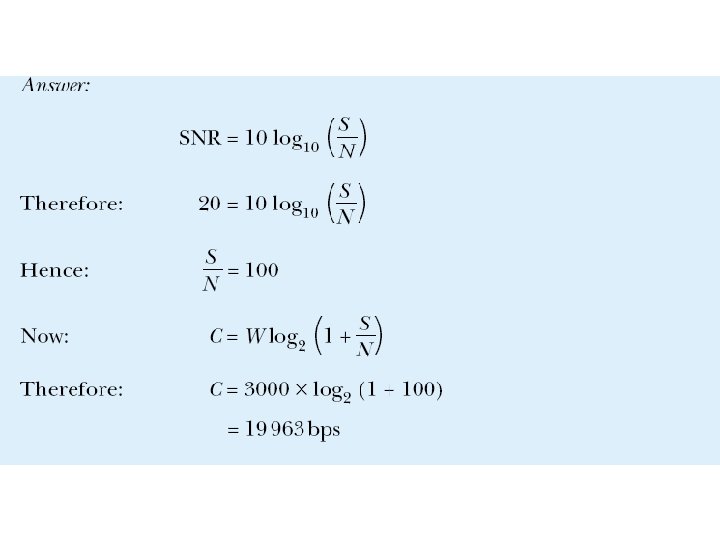

Exempel 6. 1

Att digitalisera bilder Exempel: Rastergrafikrepresentation, dvs. bitmappade bilder. 2 nyanser kräver 1 bit per pixel. Totalt krävs 5 · 5 pixels · 1 bit per pixel = 25 bit per bild.

Exempel: Beräkna informationsmängden. 13 x 15 pixels och 256 färger 206 x 233 pixels och 16 färger 13 x 15 x 8 bit = 1560 bit bitmappad bild 206 x 233 x 4 bit = 192000 bit bitmappad bild 206 x 233 pixels och 256 färger 206 x 233 x 8 bit = 384000 bit bitmappad bild

Att komprimera bilder q Vanliga filformat för stillbilder: (Vårt exempel: 50 kbyte. ) m BMP = Bitmapp. m GIF = Graphical Interchange Format –(Vårt exempel: 28 k. Byte. ) m JPEG = Joint Photographics Expert Group. 8, 3 k. Byte vid 25% distorsion 2, 0 k. Byte vid 95% distorsion
