Kompilatory optymalizujce Wykad 7 2 godz Podstawowe transformacje
- Slides: 65
Kompilatory optymalizujące Wykład 7, 2 godz. Podstawowe transformacje pętli © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 1
Plan 1. 2. 3. 4. 5. 6. Hierarchia pamięci Przechowywanie tablicy (kolumnami lub wierszami) a lokalność kodu Funkcja afiniczna indeksów tablicy, postać matematyczna Partycjonowania afiniczne : odwzorowanie iteracji na procesor/wątek, czas logiczny wykonywania iteracji, iteracje w innej przestrzeni Rola eliminacji Fouriera-Motzkina w transformacjach afinicznych Stare i nowe wektory dystansu, obliczenie nowego wektora dystansu, jego zastosowanie celem sprawdzenia legalności transformacji © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 2
Plan, cd 7. Najważniejsze transformacje oraz ich przydatność w kompilatorach optymalizujących Podział Pętli Scalenie Pętli Wymiana Pętli Odwrócenie iteracji Przekoszenie iteracji pętli Blokowanie Rozszerzenie skalara © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 3
Hierarchia pamięci CPU Cache L 1 Cache L 2 Cache L 3 Memory 4
Lokalność kodu Przechowywanie tablicy A kolumnami: A[1, 1] A[2, 1] … A[1, 2] A[2, 2] … A[1, 3] … for i = 1, 100 for j = 1, 200 A[i, j] = A[i, j] + 3 end_for Pętla ma niską lokalność przestrzenną ponieważ każda nowa iteracja odwołuje sie do innej linijki cache. 5
Wymiana pętli Przechowywanie tablicy A kolumnami: A[1, 1] A[2, 1] … A[1, 2] A[2, 2] … for i = 1, 100 for j = 1, 200 A[i, j] = A[i, j] + 3 end_for A[1, 3] … for j = 1, 200 for i = 1, 100 A[i, j] = A[i, j] + 3 end_for Druga pętla ma lepszą lokalność przestrzenną ponieważ kolejne odwołania mamy do tej samej linijki cache. 6
Kiedy można wymieniać pętle? for i = 2, 100 for j = 1, 200 A[i, j] = A[i-1, j+1]+3 end_for j i Istnieje zależność (3, 3) -> (4, 2) 7
Kiedy można wymieniać pętle? Wymieniać pętle można wtedy i tylko wtedy, gdy wszystkie elementy wektora dystansu są nieujemne j i Istnieje zależność (3, 3) -> (4, 2) 8
Wymiana pętli Wektor dystansu: (1, -1) = (4, 2)-(3, 3) n Wymiana pętli nie jest możliwa n j i 9
Połączenie pętli(fusion) for i = 1, 1000 A[i] = B[i] + 3 end_for j = 1, 1000 C[j] = A[j] + 5 end_for i = 1, 1000 A[i] = B[i] + 3 C[i] = A[i] + 5 end_for Lepsza lokalność czasowa względem tablicy A[i]: produkowana wartość natychmiast jest konsumowana. 10
Podział pętli(fission) for i = 1, 1000 A[i] = A[i-1] + 3 C[i] = B[i] + 5 end_for i = 1, 1000 A[i] = A[i-1] + 3 end_for i = 1, 1000 C[i] = B[i] + 5 end_for Drugą pętlę można zrównoleglić 11
Blokowanie rejestru(register blocking) for j = 1, 2*m for i = 1, 2*n A[i, j] = A[i-1, j] + A[i-1, j-1] end_for for j = 1, 2*m, 2 for i = 1, 2*n, 2 A[i, j] = A[i-1, j] + A[i-1, j-1] A[i, j+1] = A[i-1, j+1] + A[i-1, j] A[i+1, j] = A[i, j] + A[i, j-1] A[i+1, j+1] = A[i, j+1] + A[i, j] end_for Ciało drugiej pętli składa się z czterech iteracji: dwóch pierwszej pętli i dwóch drugiej pętli 12 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT
Blokowanie rejestru(register blocking) for j = 1, 2*m for i = 1, 2*n A[i, j] = A[i-1, j] + A[i-1, j-1] end_for 13 for j = 1, 2*m, 2 for i = 1, 2*n, 2 A[i, j] = A[i-1, j] + A[i-1, j-1] A[i, j+1] = A[i-1, j+1] + A[i-1, j] A[i+1, j] = A[i, j] + A[i, j-1] A[i+1, j+1] = A[i, j+1] + A[i, j] end_for Zwiększa lokalność tablicy A: produkowane wartości mogą być przechowywane w rejestrach i natychmiast© Włodzimierz konsumowane Bielecki, Piotr Błaszyński WI ZUT
Zastosowanie zmiennej skalarnej do i = 2, N+1 B[i] = A[i-1]+1 enddo do i=2, N+1 C[i] =B[i] enddo do i = 2, N+1 t= A[i-1]+1 C[i] = t enddo Redukuje liczbę zapisów i odczytów elementów tablicy w pamięci operacyjnej, wartość zmiennej t może być przechowywana w rejestrze 14 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT
Rozwiń i zaciśnij (Unroll-and-Jam) for j = 1, 2*M for i = 1, N A[i, j] = A[i-1, j] + A[i-1, j-1] end_for for j = 1, 2*M, 2 for i = 1, N A[i, j]=A[i-1, j]+A[i-1, j-1] A[i, j+1]=A[i-1, j+1]+A[i-1, j] end_for Ciało drugiej pętli składa się z dwóch iteracji pierwszej pętli 15 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT
Rozwiń i zaciśnij (Unroll-and-Jam) for j = 1, 2*M for i = 1, N A[i, j] = A[i-1, j] + A[i-1, j-1] end_for for j = 1, 2*M, 2 for i = 1, N A[i, j]=A[i-1, j]+A[i-1, j-1] A[i, j+1]=A[i-1, j+1]+A[i-1, j] end_for Zwiększa lokalność przestrzenną: odwołanie do tego samego elementu 16 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT
Duże tablice Załóżmy, że tablice A i B są przechowywane kolumnami for i = 1, 1000 for j = 1, 1000 A[i, j] = A[i, j] + B[j, i] end_for Tablica A ma niską lokalność przestrzenną. Wymiana pętli nie zwiększy lokalności. Dlaczego? © Włodzimierz Bielecki, Piotr Błaszyński WI 17 ZUT
Duże tablice Załóżmy, że tablice A i B są przechowywane kolumnami for i = 1, 1000 for j = 1, 1000 A[i, j] = A[i, j] + B[j, i] end_for Wymiana pętli nie zwiększy lokalności dlatego, że nastąpi pogorszenie lokalności względem tablicy B. © Włodzimierz Bielecki, Piotr Błaszyński WI 18 ZUT
Blokowanie for v = 1, 1000, 20 for u = 1, 1000, 20 for j = v, v+19 for i = u, u+19 A[i, j] = A[i, j] + B[j, i] end_for 19 Dostęp do małych bloków macierzy zwiększa lokalność. © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT
Rozwijanie pętli(loop un-roll) for i = 1, 10 a[i] = b[i]; *p =. . . end_for i = 1, 10, 2 a[i] = b[i]; *p = … a[i+1] = b[i+1]; *p = … end_for Zwiększenie lokalności przestrzennej: odwołanie do kolejnych elementów wektorów a i b. 20 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT
Jedna metoda dla wielu transformacji Pytanie: czy istnieje metoda ujednolicenia wielu transformacji programu? 21
Jedna metoda dla wielu transformacji Pytanie: czy istnieje metoda ujednolicenia wielu transformacji programu? 22

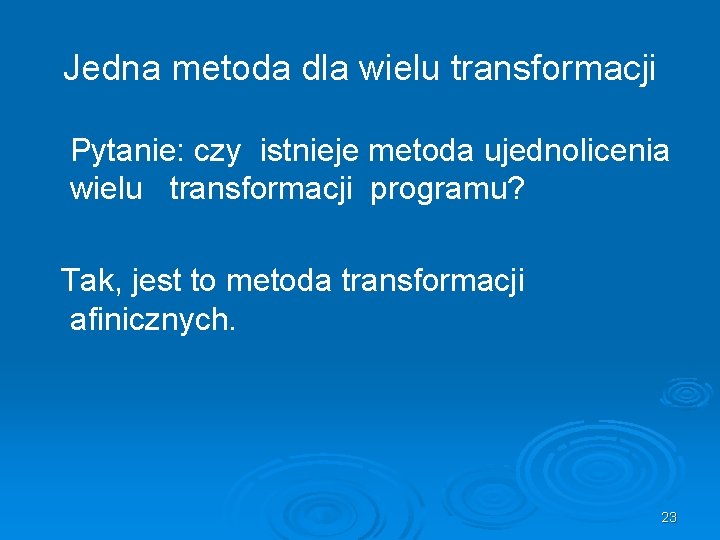

Jedna metoda dla wielu transformacji Pytanie: czy istnieje metoda ujednolicenia wielu transformacji programu? Tak, jest to metoda transformacji afinicznych. 23
Partycjonowania afiniczne Odwzorowują w sposób jednoznaczny każdą iterację na 1. procesor/wątek lub 2. czas logiczny wykonywania iteracji lub 3. iterację w innej przestrzeni 24
Partycjonowania afiniczne Postać matematyczna: P/T/J =C*I +c, gdzie C jest macierzą, c jest wektorem; C i c określają transformacje afiniczne; P, T, J określają numer procesora, czas logiczny oraz Iterację w nowej przestrzeni. 25
Partycjonowanie przestrzeni Ø Dla pętli niżej float Z[100] for i =0, 9 Z[i+10] = Z[i]; end_for 1. Odwzorowanie iteracji na procesor: Procesor p wykonuje p = i iterację i, C=1, c=0 26
Partycjonowanie czasu Ø Dla pętli niżej float Z[100] for i =0, 9 Z[i+10] = Z[i]; end_for 1. Odwzorowanie iteracji na czas: t = i. Iteracja i jest wykonywana w czasie t, C=1, c=0 27
Transformacja przestrzeni Ø Dla pętli niżej float Z[100] for i =0, 9 Z[i+10] = Z[i]; end_for 1. Odwzorowanie iteracji na iterację w innej przestrzeni: Iteracja i jest mapowana na iterację j=2 i+1 w nowej j = 2 i+1 przestrzeni, C=2, c=1 28
Mapowania afiniczne iteracji na iteracje w nowej przestrzeni 2 d j v i 29 u © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT
Mapowania afiniczne iteracji na iteracje w nowej przestrzeni 2 d j v i u 0, 0 -> 0, 0 0, 1 -> 1, 0 0, 2 -> 2, 0 30 1, 0 ->0, 1 2, 0 ->0, 2 3, 0 ->0, 3 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT Jaka to jest transformacja?
Wymiana pętli for i = 1, 100 for j = 1, 200 A[i, j] = A[i, j] + 3 end_for 31 for u = 1, 200 for v = 1, 100 A[v, u] = A[v, u]+ 3 end_for © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT
Oryginalna przestrzeń iteracji for i = 1, 100 for j = 1, 200 A[i, j] = A[i, j] + 3 Przestrzeń end_for iteracji end_for Indeksy oryg. pętli Indeksy nowej pętli Transformacja Indeksy pętli oryginalnej określone przez indeksy nowej pętli 32
Oryginalna przestrzeń iteracji for i = 1, 100 for j = 1, 200 A[i, j] = A[i, j] + 3 end_for Układ, który należy rozwiązać, żeby znaleźć granicy indeksów u, v Wyrażenie określające indeksy i, j 33
Docelowa przestrzeń iteracji for u = 1, 200 for v = 1, 100 A[v, u] = A[v, u]+ 3 end_for Pętla docelowa end_for Rozwiązanie układu dla u, v 34
Oryginalna przestrzeń iteracji for i = 1, 100 for j = 1, 200 A[i, j] = A[i, j] + 3 end_for 35
Dostęp do A w nowej przestrzeni for u = 1, 200 for v = 1, 100 A[v, u] = A[v, u]+ 3 end_for 36 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT
Eliminacja Fouriera-Motzkina Do rozwiązania układów nierówności korzystamy z eliminacji Fouriera-Motzkina: http: //en. wikipedia. org/wiki/Fourier%E 2%80%93 Motzkin_ elimination Jean Baptiste Joseph Fourier, 1768 -1830 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 37
Eliminacja Fouriera-Motzkina THEODORE SAMUEL MOTZKIN , 1908 -1970 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 38
Eliminacja Fouriera-Motzkina JEST ZAIMPLEMENTOWANA W BIBLIOTECE : HTTP: //WEB. CSE. OHIO-STATE. EDU/~POUCHET//SOFTWARE/FM/ © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 39
Najważniejsze transformacje Podział Pętli (Loop Distribution or Loop Fission) s 1: i=p, s 2: j=p . for (p=1; p<100; p++) { s 1: a[p]= b[p]; s 2: c[p] = c[p-1] + 1; } for (i=1; i<100; i++) a[i]= b[i]; for (j=1; j<100; j++) c[j] = c[j-1] + 1; © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 40
Podział Pętli Ø Transformacja ta jest przydatna do l Zastosowania innych transformacji takich jak wymiana pętli (loop interchanging) l Zwiększenia lokalności pętli przez zmniejszenie całkowitej ilości danych, do których odwołuje każda pętla. !! Zwiększenie lokalności za pomocą tej transformacji ma miejsce, kiedy wynik produkowany przez jedną instrukcję nie jest konsumowany przez inne w tej samej iteracji. © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 41
Podział(Fission) S 1 DO I = 1, 10 S 2 DO J = 1, 10 S 3 A(I, J) = B(I, J) + C(I, J) S 4 D(I, J) = A(I, J-1) * 2. 0 S 5 ENDDO S 6 ENDDO S S 3 Loop fission (or loop distribution) dzieli pojedynczą pętle na kilka mniejszych. Ø Umożliwia wektoryzację i zrównoleglenie pod warunkiem honorowania zależności. Ø 4 S 1 DO I = 1, 10 S 2 DO J = 1, 10 S 3 A(I, J) = B(I, J) + C(I, J) Sx ENDDO Sy DO J = 1, 10 S 4 D(I, J) = A(I, J-1) * 2. 0 S 5 ENDDO S 6 ENDDO S 3 S 4 S 1 PARALLEL DO I = 1, 10 S 3 A(I, 1: 10)=B(I, 1: 10)+C(I, 1: 10) S 4 D(I, 1: 10)=A(I, 0: 9) * 2. 0 S 6 ENDDO S 3 S 4 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 42
Podział(Fission) S 1 DO I = S 2 A(I) S 3 B(I) S 4 C(I) S 5 D(I) S 6 ENDDO 1, 10 = A(I) + B(I-1) = C(I-1)*X + Z = 1/B(I) = sqrt(C(I)) S 3 S 2 S 4 S 3 S 4 S 5 S 2 1 1 S 3 S 4 S 3 0 S 4 0 S 2 S 5 Graf acykliczny S 5 Graf zależności(cykliczny) Ø S 1 S 3 S 4 Sx Sy S 2 Sz Su S 5 Sv Umożliwia acykliczny graf zależności pozwalający na zrównoleglenie pętli DO I = B(I) C(I) ENDDO DO I = A(I) ENDDO DO I = D(I) ENDDO © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 1, 10 = C(I-1)*X + Z = 1/B(I) 1, 10 = A(I) + B(I-1) 1, 10 = sqrt(C(I)) 43
Scalenie Pętli (Loop Fusion) Transformacja ta scala kolejne pętle o identycznych indeksach i granicach w jedną pętlę. s 1: p=i s 2: p=j for (i=0; i<N; i++) a[i]=0; for (i=0; i<N; i++) b[i]=0; for (p=0; p<N; p++) { a[p]=0; b[p]=0; } © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 44
Scalenie Pętli Ø Transformacja l l l ta jest przydatna do Zmniejszenia czasu wykonania pętli –redukcja czasu obsługi wykonywania pętli. Zwiększenia granulacji obliczeń pętli. Poprawy lokalności poprzez odwołanie się do tej samej tablicy. © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 45
Scalenie Pętli Przykład: for (i=0; B[i] = for (j=0; C[j] = i<N; i++) f(A[i]); j<N; j++) f(B[j], A[j]); for (i=0; i<N; i++) B[i] = f(A[i]); C[i] = f(B[i], A[i]); lokalizacja Produkcja/Konsumpcja Lokalizacja Czas Produkcja/Konsumpcja Czas © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 46
Scalenie Pętli S 1 S 2 S 3 S 4 S 5 S 6 S 7 B(1) = DO I = B(I) ENDDO DO I = A(I) ENDDO T(1)*X(1) 2, N = T(I)*X(I) S 1 Sx S 3 S 6 Sy B(1) = DO I = B(I) A(I) ENDDO T(1)*X(1) 2, N = T(I)*X(I) S = B(I) - B(I-1) 1 Łączy dwie kolejne pętle z tymi samymi granicami w jedną pętlę. Ø Nowa pętla musi zachować wszystkie zależności pętli oryginalnej. Ø Umożliwia optymalizacje skalarne pętli. Ø Ale: może zmniejszyć lokalność czasową. Ø 2, N = B(I) - B(I-1) S 1 S 6 S 3 S 6 Zależności pętli oryginalnej S 1 S 6 , S 3 S 6 Zależności pętli po transformacji S 1 S 6 and S 3 S 6 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 47
Przykład S 1 S 2 S 3 S 4 S 5 S 6 S 7 S 8 S 9 DO I = A(I) ENDDO DO I = C(I) ENDDO DO I = D(I) ENDDO a) S 1 S 2 S 3 Sx S 5 S 8 Sy DO I = A(I) ENDDO DO I = C(I) D(I) ENDDO Sx S 2 S 5 Sy S 7 S 8 S 9 DO I = A(I) C(I) ENDDO DO I = D(I) ENDDO 1, N = B(I) + 1 = A(I)/2 Sx S 2 S 5 S 8 © Włodzimierz Bielecki, Piotr Błaszyński WI Sy ZUT DO I = A(I) C(I) D(I) ENDDO 1, N = B(I) + 1 = A(I)/2 = 1/C(I) 1, N = B(I) + 1 1, N = A(I)/2 1, N = 1/C(I) b) Które z tych trzech scalonych pętli są legalne? c) 1, N = B(I) + 1 1, N = A(I)/2 = 1/C(I) 1, N = 1/C(I) 48
Przykład S 1 S 2 S 3 S 4 S 5 S 6 S 7 S 8 S 9 DO I = A(I) ENDDO DO I = C(I) ENDDO DO I = D(I) ENDDO 1, N = B(I) + 1 a) 1, N = A(I)/2 1, N = 1/C(I) Każda z tych trzech scalonych pętli jest legalna ponieważ wszystkie zależności są honorowane b) S 1 S 2 S 3 Sx S 5 S 8 Sy DO I = A(I) ENDDO DO I = C(I) D(I) ENDDO Sx S 2 S 5 Sy S 7 S 8 S 9 DO I = A(I) C(I) ENDDO DO I = D(I) ENDDO 1, N = B(I) + 1 1, N = A(I)/2 = 1/C(I) 1, N = B(I) + 1 = A(I)/2 1, N = 1/C(I) c) Sx DO I = 1, N S 2 A(I) = B(I) + 1 S 5 C(I) = A(I)/2 S 8 D(I) = 1/C(I) © Włodzimierz Bielecki, Piotr Błaszyński WI Sy ENDDO ZUT 49
Wymiana Pętli (Loop Interchanging) Ø Transformacja ta wymienia pętle miejscami i’=j j’=i for (i=0; i<M; i++) for (j=0; j<N; j++) A[i, j]=0. 0; for (j=0; j<M; j++) for (i=0; i<N; i++) A[i, j]=0. 0; © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 50
Wymiana Pętli : Kolejność wykonywania iteracji j j Wymiana pętli i for(i=0; i<W; i++) for(j=0; j<H; j++) A[i][j] = …; i for(j=0; j<H; j++) for(i=0; i<W; i++) A[i][j] = …; © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 51
Wymiana Pętli Często stosowana jest w celu zwiększenia lokalności przestrzennej – dopasowanie do sposobu przechowywania elementów tablic(wierszami lub kolumnami). Może zmniejszyć czas wykonania pętli nawet do 10 razy. © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 52
Przykład S 1 DO I = 1, N S 2 DO J = 1, M S 3 A(I, J) = A(I, J-1) + B(I, J) S 4 ENDDO S 5 ENDDO S S 3 3 S 2 DO J = 1, M S 1 DO I = 1, N S 3 A(I, J) = A(I, J-1) + B(I, J) S 4 ENDDO S 5 ENDDO S S 3 Ø 3 Transformacja wymiany pętli musi zachować wszystkie zależności oryginalnej pętli. Pozwala zwiększyć lokalność Ø Umożliwia wektoryzację Ø S 2 DO J = 1, M S 3 A(1: N, J)=A(1: N, J-1)+B(1: N, J) S 5 ENDDO S 3 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 53
Odwrócenie iteracji pętli (Loop Reversal) Ø p=N-i for (i=0; i<N; i++){ a[i]=b[i]+1; c[i]=a[i]/2; } for (i=N-1; i<=0; i--){ a[i]=b[i]+1; c[i]=a[i]/2; } © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 54
Odwrócenie iteracji pętli może zwiększyć lokalność for (i=0; i<=N; i++) for. B[i] I = exp 1 to exp 2 = f(A[i]); for (i=0; A(I)i<=N; i++) C[i] = g(B[N-i]); Produkcja konsumpcja czas for (i=0; i<=N; i++) for. B[i] I = exp 2 downto exp 1 = f(A[i]); for (i=N; A(I)i<=0; i--) C[N-i] = g(B[(N-i)]); Iteracje są wykonywane w odwrotnej kolejności © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT czas 55
Przekoszenie iteracji pętli (Loop Skew) Transformacja: p 1=i-j p 2=j+1 © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 56
Przekoszenie iteracji pętli j j Przekoszenie i i for(j=0; j<H; j++) for(i=0; i<W; i++) A[i][j] =. . . ; for(j=0; j<H; j++) for(i=0+j; i<W+j; i++) A[i-j][j] =. . . ; © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 57
for (i=0; i<N; i++) for (j=0; j<M; j++) A[i+1][j] = f(A[i][j+1]); i Prz eko sze nie i j ętli m Wy p ana i j j Loop skewing pozwala na wymianę pętli i 58
Blokowanie(1 -D ) i Blokowanie 1 -D j i for(i=0; i<9; i++) A[i] =. . . ; for(j=0; j<3; j++) for(i=4*j; i<4*j+4; i++) if (i<9) A[i] =. . . ; © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 59
Blokowanie (Loop Blocking or Tiling) Ø Poprawia lokalność kodu Ø Użyteczne tylko gdy rozmiar wszystkich danych programu jest większy od rozmiaru pamięci podręcznej. © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 60
Blokowanie 2 -D for(i=0; i<N; i++) for(j=0; j<N; j++) A[i][j] = B[j][i]; for(TI=0; TI<N; TI+=16) for(TJ=0; TJ<N; TJ+=16) for(i=TI; i<min(TI+16, N); i++) Inside for(j=TJ; j<min(TJ+16, N); j++) a tile = B[j][i]; © Włodzimierz. A[i][j] Bielecki, Piotr Błaszyński WI ZUT 61
Blokowanie 2 -D i j i © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT j 62
Rozszerzenie skalara S 1 DO I = 1, N S 2 T = A(I) + B(I) S 3 C(I) = T + 1/T S 4 ENDDO S 2 S 3 S 2 -1 S 3 Sx IF N > 0 THEN Sy ALLOC Tx(1: N) S 1 DO I = 1, N S 2 Tx(I) = A(I) + B(I) Sx C(I) = Tx(I) + 1/Tx(I) S 4 ENDDO Sz T = Tx(N) Su ENDIF S 2 S 3 Usuwa zależności odwrotne poprzez rozszerzenie zmiennej skalarnej do tablicy. Ø Zależności odwrotne uniemożliwiają niektóre transformacje pętli takie jak podział pętli i wymiany pętli. Ø © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 63
Przykład Rozszerzenie skalara S 1 DO I = 1, 10 S 2 T = A(I, 1) S 3 DO J = 2, 10 S 4 T = T + A(I, J) S 5 ENDDO S 6 B(I) = T S 7 ENDDO S 1 DO I = 1, 10 S 2 Tx(I) = A(I, 1) S 3 DO J = 2, 10 S 4 Tx(I) = Tx(I)+A(I, J) S 5 ENDDO S 2 S 6 B(I) = Tx(I) S 7 ENDDO S S 2 S 4 S 4 S 6 S 2 -1 S 6 Podział pętli S 1 S 2 Sx S 1 S 3 S 4 S 5 Sy Sz S 6 S 7 DO I = 1, 10 Tx(I) = A(I, 1) ENDDO DO I = 1, 10 DO J = 2, 10 Tx(I) = Tx(I) + A(I, J) ENDDO S 2 DO I = 1, 10 S 4 B(I) = Tx(I) ENDDO S 4 S 4 S 6 S 4 4 S 6 Wektoryzacja S 2 S 3 S 4 S 5 S 6 64 Tx(1: 10) = A(1: 10, 1) DO J = 2, 10 Tx(1: 10) = Tx(1: 10)+A(1: 10, J) ENDDO S 2 S 4 B(1: 10) = Tx(1: 10) S 4 S 4 S 6

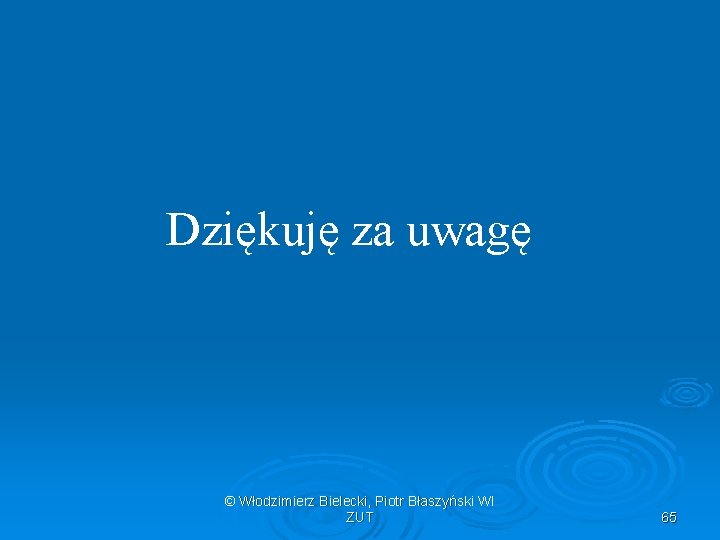

Dziękuję za uwagę © Włodzimierz Bielecki, Piotr Błaszyński WI ZUT 65
