Klik Hukum I Kirchoff Rangkaian seri L 1

Klik Hukum I Kirchoff Rangkaian seri L 1 Klik L 2 Klik Berapakah kuat arus yang mengalir pada lampu 1 dan lampu 2 Klik Pada rangkaian tidak bercabang ( seri ) kuat arus listrik dimana-mana sama

Klik Rangkaian Paralel Klik L 2 Klik L 1 Klik Apakah ketiga amperemeter menunjukkan angka yang sama ? Pada rangkaian bercabang (Paralel) Jumlah kuat arus Σ Imasuk Klik listrik yang masuk pada titik cabang sama dengan jumlah kuat arus yang keluar dari titik cabang Klik = Σ Ikeluar

Klik Contoh Klik 1. Perhatikan rangkaian di bawah dan tentukan nilai I 1, I 2, I 3 ? 10 A Klik P I = 40 A 25 A 10 A + I 1 = I 2 10 A + 5 A = I 2 Q I 2 S I 1 Klik Jawab Pada titik cabang P Pada titik cabang Q I 3 15 A = I 2 Klik Pada titik cabang S I = 10 A + I 1 + 25 A I 2 + 25 A = I 3 40 A = 10 A + I 1 + 25 A 15 A + 25 A = I 3 40 A = 35 A + I 1 = 40 A - 35 A I 1 = 5 A 40 A = I 3

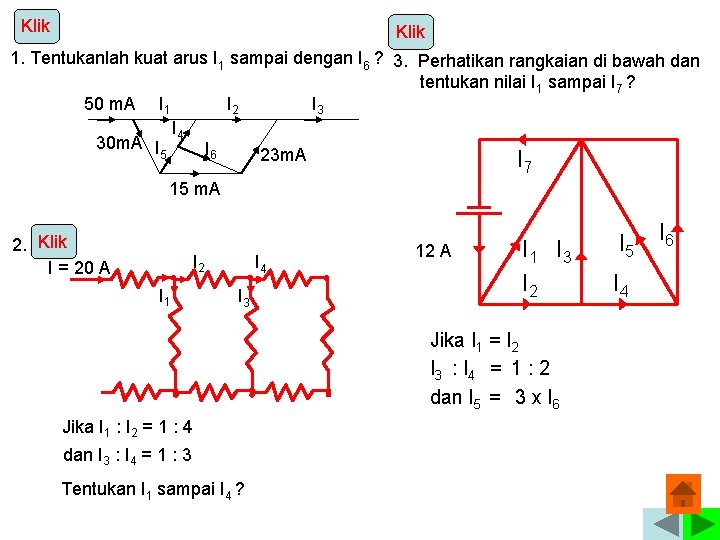

Klik 1. Tentukanlah kuat arus I 1 sampai dengan I 6 ? 3. Perhatikan rangkaian di bawah dan tentukan nilai I 1 sampai I 7 ? 50 m. A I 1 I 2 I 3 I 4 30 m. A I I 6 5 23 m. A I 7 15 m. A 2. Klik I = 20 A I 2 I 1 I 4 I 3 12 A I 1 I 3 I 2 Jika I 1 = I 2 I 3 : I 4 = 1 : 2 dan I 5 = 3 x I 6 Jika I 1 : I 2 = 1 : 4 dan I 3 : I 4 = 1 : 3 Tentukan I 1 sampai I 4 ? I 5 I 4 I 6

Susunan seri pada Hambatan a R 1 b Vab a R 2 c Vbc Rs Vad = Vab + Vbc + Vcd I Rs = I R 1 + I R 2 + I R 3 Rs = R 1 + R 2 + R 3 d Vcd d

Susunan Paralel pada Hambatan I 1 R 1 I a I 2 R 2 I 3 I a I= Vab b R 3 Rp Vab b RP = I 1 + Vab R 1 I 2 + I 3 Vab + + R 3 R 2 1 1 = + + RP R 1 R 2 R 3

Contoh • Tentukan hambatan pengganti pada rangkaian di bawah 1 Rs = R 1+R 2+R 3+R 4+R 5+R 6+R 7 2Ω 4Ω 3Ω 2 Ω Rs =2+4+3+2+4+5+3 3Ω 4Ω 5Ω Rs =23 Ω 2 6Ω 4Ω 4Ω 3Ω RP: 2 Ω 3Ω 3Ω 1 1 = + RP R 1 1 = 1 + RP 6 1 1 = + RP 6 3 1 = RP 6 RP = 2 Ω 1 R 2 1 3 2 6 Rs = R 1+RP+R 2 Rs = 4+2+3 Rs = 9 Ω

Perhatikan gambar di bawah I 1 4Ω a I R 3 b I 2 a R 1 6Ω 3Ω I= c R 2 V = 18 volt Tentukan a. Kuat arus total b. Kuat arus I 1 dan I 2 c. Tegangan ab dan tegangan bc 1 1 1 Rs = R 3 + R p = + RP R 1 R 2 Rs = 4 + 2 1 1 1 Rs = 6Ω RP = 6 + 3 1 3 RP = 2 Ω = RP 6 V I= R I= c Vab = I R 3 Vab = 3 x 4 18 volt Vab = 12 V 6Ω 3 A b Vbc = I 1 R 1 1 1 I 1 : I 2 = : R 1 R 2 Vbc = 1 x 6 1 1 I 1 : I 2 = : 6 3 Vbc = I 2 R 2 Vbc = 6 V atau x 6 Vbc = 2 x 3 I 1 : I 2 = 1 : 2 Vbc = 6 V 1 x I I 1 = 3 1 x I 1 = 3 3 I 1 = 1 A 2 x I I 2 = 3 2 x I 2 = 3 3 I 2 = 2 A

Latihan 2 2Ω a 2Ω 1 Tentukan a. Hambatan pengganti b. Kuat arus total c. Kuat arus I 1 dan I 2 d. Tegangan Vab I I 1 I 2 1Ω 4Ω 5Ω b 2Ω e V = 12 V 3Ω 4Ω 12 V 2Ω d 2Ω f 2Ω 2Ω a 2Ω b 4Ω c 4Ω Tentukan a. Hambatan pengganti b. Kuat arus tiap hambatan c. Tegangan tiap hambatan

GAYA GERAK LISTRIK (E) • Gaya gerak listrik adalah beda potensial antara ujung sumber tegangan pada saat tidak mengalirkan arus listrik atau dalam rangkaian terbuka. Pengukura ggl V

TEGANGAN JEPIT (V) • Tegangan jepit adalah beda potensial antara ujung – ujung sumber tegangan saat mengalirkan arus listrik atau dalam rangkaian tertutup. Pengukura Tegangan Jepit V

Susunan Seri GGL Susunan Paralel GGL E E r r r E E E = ggl ( volt) r = hambatan dalam ( Ω ) n = jumlah baterai r r Etotal = n E rtotal = n r r Etotal = E r rtotal = n

Hukum Ohm dalam rangkaian tertutup Untuk sebuah ggl R p q Hubungan ggl dengan tegangan jepit I E = Vpq + I r E, r Kuat arus yang mengalir dalam rangkaian Tegangan jepit Vpq = I R I = Kuat arus ( A ) E = ggl ( volt ) R = hambatan luar ( Ω ) r = hambatan dalam ( Ω ) Vpq = tegangan jepit ( volt )

LATIHAN Tiga buah elemen yang dirangkai seri masing – masing memiliki GGL 4 V dan hambatan dalam 0, 2 Ω, dirangkai dengan hambatan luar seperti gambar Tentukan : a. Hambatan luar b. Kuat arus total ( I ) c. Kuat arus I 1 dan I 2 d. Tegangan Vab, Vbc e. Tegangan jepit I 1 6 Ω a 3Ω I b I 2 c 4Ω E E E r r r E=4 V r = 0, 2 Ω
