Hukum Ohm • Hukum Ohm adalah suatu pernyataan bahwa besar arus listrik yang mengalir melalui sebuah penghantar selalu berbanding lurus dengan tegangan dan berbanding terbalik dengan hambatan. Maksudnya bahwa untuk sebuah hambatan yang tetap, semakin besar tegangan maka arus akan semakin besar, dan semakin besar hambatan untuk tegangan yang sama, maka arus akan semakin kecil. Secara matematis hukum Ohm dapat dirumuskan : V = I. R • • • Dimana : V = Tegangan listrik yang terdapat pada kedua ujung penghantar dalam satuan volt I = Arus listrik yang mengalir pada suatu penghantar dalam satuan Ampere R = Nilai hambatan listrik (resistansi) yang terdapat pada suatu penghantar dalam satuan Ohm

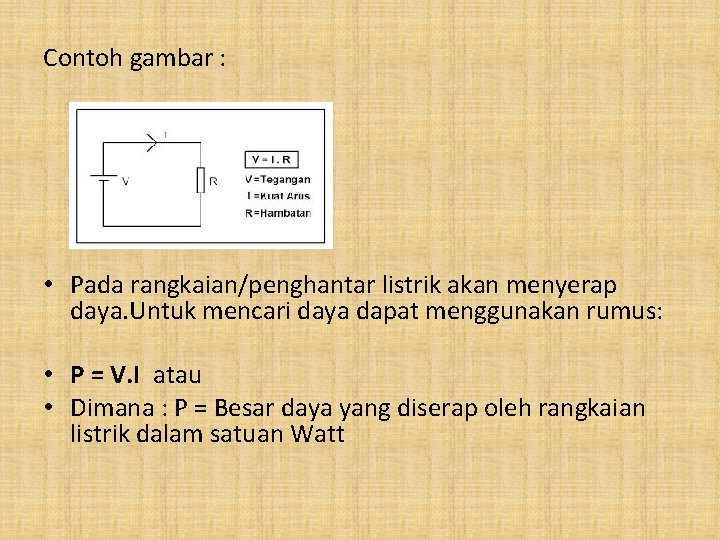

Contoh gambar : • Pada rangkaian/penghantar listrik akan menyerap daya. Untuk mencari daya dapat menggunakan rumus: • P = V. I atau • Dimana : P = Besar daya yang diserap oleh rangkaian listrik dalam satuan Watt
Hukum kirchhoff 1. Hukum Kirchhoff Arus – Hukum Kirchhoff Arus ( Kirchhoff‘s Current Law, KCL ) menyatakan bahwa arus yang masuk atau menuju pada sebuah titik percabangan sama dengan jumlah arus yang keluar atau meninggalkan titik percabangan tersebut. Dalam bentuk persamaan : Jumlah arus yang masuk = Jumlah arus yang keluar
2. Hukum kirchhoff tegangan Hukum Kirchhoff Tegangan ( Kirchhoff‘s Voltage Law, KVL ) menyatakan bahwa jumlah potensial yang naik dan yang turun pada sebuah rangkaian tertutup ( loop ) sama dengan nol. Dalam bentuk persamaan : Tegangan pada loop tersebut sama dengan nol, dimana tegangan sumber adalah tegangan (potensial) yang naik dan tegangan beban adalah potensial yang turun. Dengan penjabaran adalah sebagai berikut : Jumlah tegangan naik dan turun = nol
Contoh: Tentukan persamaan hukum tegangan Kirchhoff dari rangkaian gambar di samping ! Solusi : Bila kita mengikuti arah arus, kita akan menuliskan persamaan loop : 15 V – 2 V – 3 V – 6 V – 3 V – 1 V = 0
