Rangkaian RLC Seri Tanpa Sumber Pengantar Analisis Rangkaian
![Rangkaian RLC Seri Tanpa Sumber Pengantar Analisis Rangkaian Rangkaian RLC Seri Tanpa Sumber Pengantar Analisis Rangkaian](https://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-1.jpg)
Rangkaian RLC Seri Tanpa Sumber Pengantar Analisis Rangkaian
![Tujuan Pembelajaran Mengenal rangkaian orde 2 dengan RLC seri tanpa sumber Mengenal respons trasien Tujuan Pembelajaran Mengenal rangkaian orde 2 dengan RLC seri tanpa sumber Mengenal respons trasien](http://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-2.jpg)
Tujuan Pembelajaran Mengenal rangkaian orde 2 dengan RLC seri tanpa sumber Mengenal respons trasien RLC seri tanpa sumber
![Rangkaian RLC Seri tanpa Sumber Perhatikan rangkaian RLC seri tanpa sumber berikut KVL pada Rangkaian RLC Seri tanpa Sumber Perhatikan rangkaian RLC seri tanpa sumber berikut KVL pada](http://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-3.jpg)
Rangkaian RLC Seri tanpa Sumber Perhatikan rangkaian RLC seri tanpa sumber berikut KVL pada rangkaian: dan sehingga Akhirnya diperoleh persamaan diferensial
![Rangkaian RLC Seri tanpa Sumber Persamaan diferensial tegangan kapasitor pada rangkaian Persamaan karakteristiknya Akar Rangkaian RLC Seri tanpa Sumber Persamaan diferensial tegangan kapasitor pada rangkaian Persamaan karakteristiknya Akar](http://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-4.jpg)
Rangkaian RLC Seri tanpa Sumber Persamaan diferensial tegangan kapasitor pada rangkaian Persamaan karakteristiknya Akar Persamaan karakteristiknya
![Rangkaian RLC Seri tanpa Sumber Akar persamaan karakteristik rangkaian Bentuk solusi tegangan kapasitor VC Rangkaian RLC Seri tanpa Sumber Akar persamaan karakteristik rangkaian Bentuk solusi tegangan kapasitor VC](http://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-5.jpg)
Rangkaian RLC Seri tanpa Sumber Akar persamaan karakteristik rangkaian Bentuk solusi tegangan kapasitor VC ditentukan hasil akar tersebut di atas
![Contoh 0843. 01 Pada rangkaian berikut ini, saklar dipindahkan dari sumber tegangan 4 V Contoh 0843. 01 Pada rangkaian berikut ini, saklar dipindahkan dari sumber tegangan 4 V](http://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-6.jpg)

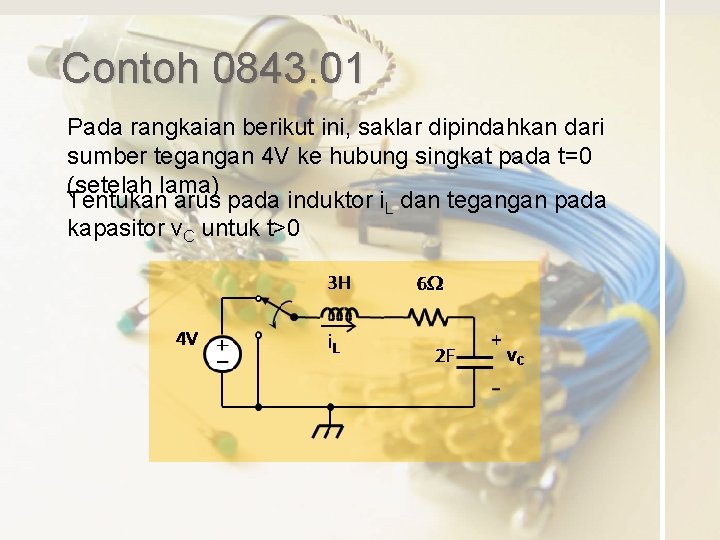

Contoh 0843. 01 Pada rangkaian berikut ini, saklar dipindahkan dari sumber tegangan 4 V ke hubung singkat pada t=0 (setelah lama) Tentukan arus pada induktor i. L dan tegangan pada kapasitor v. C untuk t>0
![Contoh 0843. 01 KVL rangkaian untuk t>0 menging dan at mengingat juga diperoleh dan Contoh 0843. 01 KVL rangkaian untuk t>0 menging dan at mengingat juga diperoleh dan](http://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-7.jpg)
Contoh 0843. 01 KVL rangkaian untuk t>0 menging dan at mengingat juga diperoleh dan
![Contoh 0843. 01 Dengan demikian persamaan diferensial untuk rangkaian (dengan nilai R, L, C Contoh 0843. 01 Dengan demikian persamaan diferensial untuk rangkaian (dengan nilai R, L, C](http://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-8.jpg)
Contoh 0843. 01 Dengan demikian persamaan diferensial untuk rangkaian (dengan nilai R, L, C dari gambar): diperoleh
![Contoh 0843. 01 Persamaan karakteristik untuk rangkaian Akar persamaan karakteristik Solusi persamaan diferensial homogen Contoh 0843. 01 Persamaan karakteristik untuk rangkaian Akar persamaan karakteristik Solusi persamaan diferensial homogen](http://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-9.jpg)
Contoh 0843. 01 Persamaan karakteristik untuk rangkaian Akar persamaan karakteristik Solusi persamaan diferensial homogen
![Contoh 0843. 01 Pada t>0 tidak ada sumber paksa, solusi hanya untuk persamaan diferensial Contoh 0843. 01 Pada t>0 tidak ada sumber paksa, solusi hanya untuk persamaan diferensial](http://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-10.jpg)

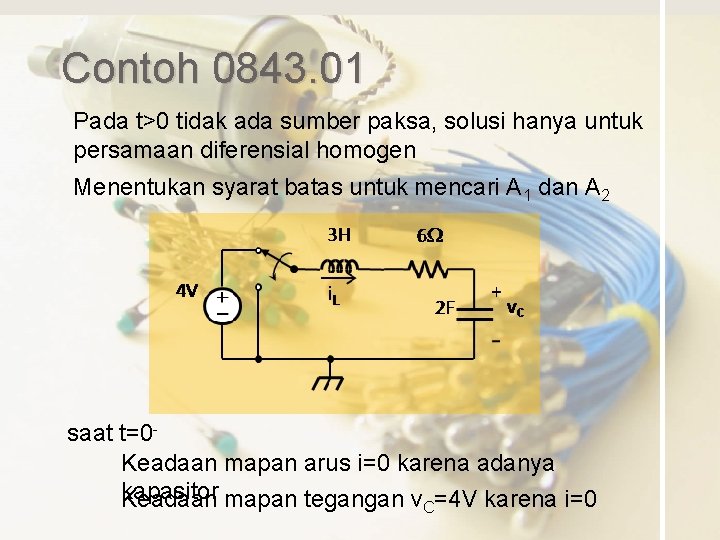

Contoh 0843. 01 Pada t>0 tidak ada sumber paksa, solusi hanya untuk persamaan diferensial homogen Menentukan syarat batas untuk mencari A 1 dan A 2 saat t=0 Keadaan mapan arus i=0 karena adanya kapasitor Keadaan mapan tegangan v. C=4 V karena i=0
![Contoh 0843. 01 Saat t=0+ Arus i=0 karena adanya induktor Tegangan v. C=4 V Contoh 0843. 01 Saat t=0+ Arus i=0 karena adanya induktor Tegangan v. C=4 V](http://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-11.jpg)
Contoh 0843. 01 Saat t=0+ Arus i=0 karena adanya induktor Tegangan v. C=4 V karena adanya kapasitor Dari solusi bentuk umum dan syarat batas tegangan diperoleh Dari solusi bentuk umum arus kapasitor diperoleh Saat t=0+
![Contoh 0843. 01 Dengan demikian tegangan pada t>0 adalah Arus pada t>0 adalah Contoh 0843. 01 Dengan demikian tegangan pada t>0 adalah Arus pada t>0 adalah](http://slidetodoc.com/presentation_image_h/9c3df9dcb8d174cb8fa417b3f18636e1/image-12.jpg)

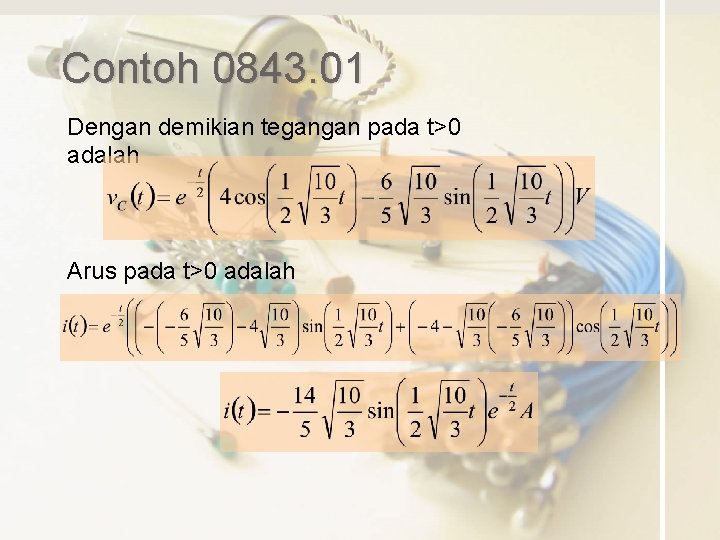

Contoh 0843. 01 Dengan demikian tegangan pada t>0 adalah Arus pada t>0 adalah
