Hukum Kirchoff Elektronika Dasar Materi 1 Referensi Buku

Hukum Kirchoff Elektronika Dasar Materi 1 Referensi Buku : Schaum (Teori dan soal-soal Fisika)

Node dan cabang (a) Rangkaian yang mengandung 3 node dan 5 cabang. (b) Node 1 digambarkan kembali terlihat 2 node; padahal hanya tetap satu node.

Hukum Arus Kirchoff (HAK) “Jumlah aljabar dari arus yang masuk ke suatu titik cabang sama dengan nol” atau

Contoh 1 sumber tegangan menyuplai arus 3 A, dan arus yang melewati R 2 adalah 2 A, hitunglah arus yang melewati R 3 Jawab: 6 A

Hukum Tegangan Kirchoff (HTK) “Jumlah aljabar tegangan yang mengelilingi dalam Suatu rangkaian tertutup adalah nol” + - + + - -

Hukum Tegangan Kirchoff (cont. ) + - + + - -

Contoh 2 tentukan arus yang melewati rangkaian Jawab : 120 m. A

Maka pada loop 1 : E - I 1 R 1 - I 2 R 2 - I 1 R 3 = 0 pada loop 2 : - I 3 R 4 – I 3 R 5 - I 3 R 6 + I 2 R 2 = 0 dengan : I 1 = I 2 + I 3

Contoh 3: • Hitunglah arus yang mengalir pada tiap hambatan R 1, R 2, R 3, R 4 dan R 5 yang masing nilainya 2 ohm, 4 ohm, 2 ohm, 4 ohm pada rangkaian berikut jika E 1 = 8 V dan E 2 = 10 V

Pembagi Tegangan

Pembagi Tegangan (cont. ) Bentuk umum hambatan R ke-N yang terhubung seri:

Contoh 4 : ? ? ? m. A

Pembagi Arus

Pembagi arus (cont. ) Bentuk umum hambatan R ke-N terhubung paralel :

Contoh 5 : ? V ? m. A 0 V 0 V 0 V

Contoh 6 : Tentukan V 1

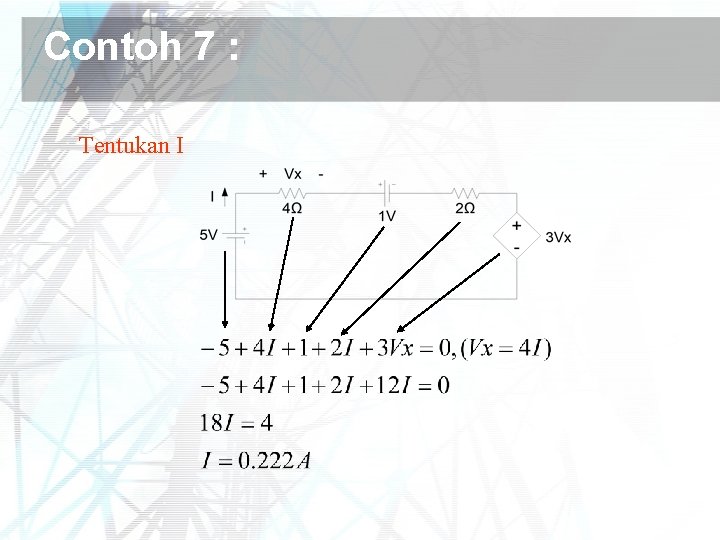

Contoh 7 : Tentukan I

Pertemuan berikutnya • Quiz #1 : BAB-1 3/10/2021 18

TERIMA KASIH

Pekerjaan Rumah BAB 2: • Buku Schaum Bab 29 no 7, 9, & 11 (kumpulkan minggu depan)
