Kapasitor Paralel dan Seri Pengantar Analisis Rangkaian Tujuan

Kapasitor Paralel dan Seri Pengantar Analisis Rangkaian

Tujuan Pembelajaran Menggunakan rangkaian ekivalen menggantikan rangkaian kapasitor paralel dan seri

Kapasitor Paralel n buah kapasitor C 1, C 2, . . . Cn terhubung paralel Tegangan setiap kapasitor v. Arus masing-masing kapasitor Dari KCL sehing ga Bila maka

Kapasitor Paralel Kapasitor-kapastor terhubung paralel dapat digantikan dengan satu kapasitor dengan kapasitansi jumlah setiap kapasitor yang terhubung paralel tersebut

Kapasitor Seri Tegangan n buah kapasitor keseluruhan C 1, C 2, kapasitor. . . Cn terhubung seri Tegangan masing-masing kapasitor v 1, v 2, . . . , vn Hubungan arus-tegangan tiap kapasitor atau

Kapasitor Seri Hasil sebelumnya dan . . . Dengan demikian Jika kapasitor seri digantikan satu kapasitor CT atau maka dan diperoleh

Kapasitor Seri Kapasitor-kapastor terhubung seri dapat digantikan dengan satu kapasitor yang kebalikan kapasitansinya merupakan jumlah kebalikan kapasitansi setiap kapasitor yang terhubung seri tersebut

Hubungan Paralel dan Seri Dua Kapasitor Dua kapasitor paralel C 1 dan ekivalen dengan C 2 satu kapasitor CT diman a

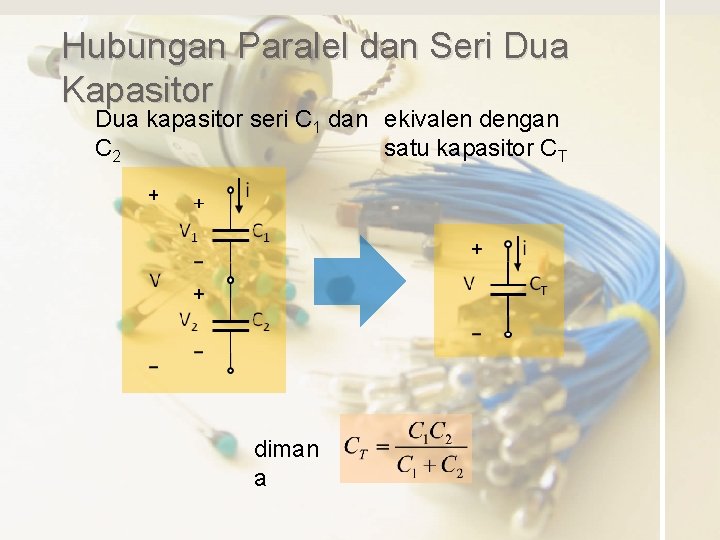

Hubungan Paralel dan Seri Dua Kapasitor Dua kapasitor seri C 1 dan ekivalen dengan C 2 satu kapasitor CT diman a

Contoh 0631. 01 Bila masing-masing kapasitor berikut bernilai 1 F, tentukan kapasitansi total pada terminalnya C 3 Jawab C 5 C 4 C 2 C 1 Kapasitor seri cabang paling kanan Kapasitor paralel seri berikutnya terakhir cabang berikutnya paling kanan Kapasitor ekivalen
