Kapitel 2 Ventilation Kapital 3 Komfortkyla M 2
- Slides: 34
Kapitel 2 – Ventilation & Kapital 3 - Komfortkyla M 2
Ventilations funktioner • • Tillföra frisk och föra bort förorenad luft Medverka till att föroreningar inte sprids i byggnaden Skapa ett undertryck inomhus I vissa fall värma eller kyla
Önskad luftströmning i en bostad • Via uteluftsventiler i fasaden (eller tillförs via tilluftsdoner) i sovrum och vardagsrum • Luften sugs ut i köket och badrummet – På så sätt förhindras lukt och fukt från att sprida från köket eller badrummet ut i lägenheten
Benämningar på luftflöden

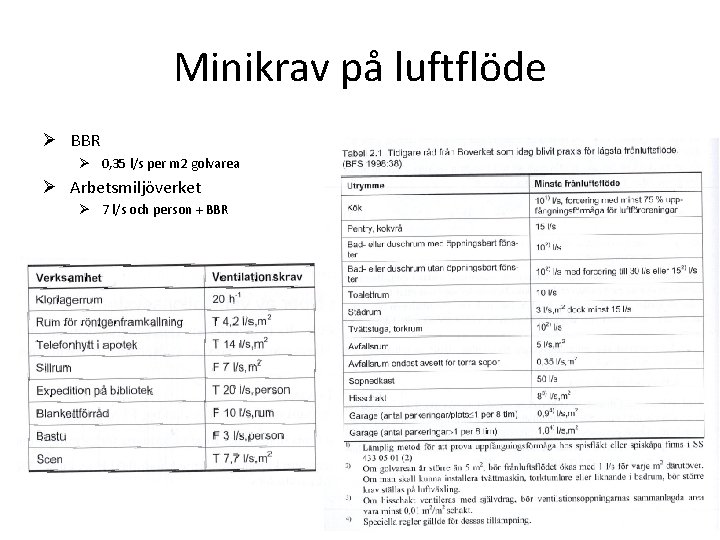

Minikrav på luftflöde Ø BBR Ø 0, 35 l/s per m 2 golvarea Ø Arbetsmiljöverket Ø 7 l/s och person + BBR

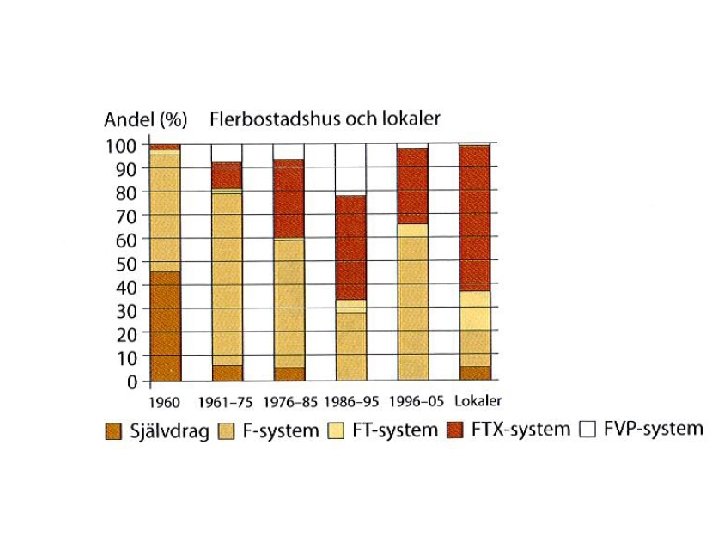

Olika typer av ventilationssystemer
S-systemet (Självdrag) ”Den termiska kraften eller skorstenseffekten åstadkoms av temperaturskillnader (eller egentligen densitetsskillnader) mellan utom- och inomhusluften. ”
F-systemet (Frånluftsventilation) Fläktförstärkt självdrag, FFS-system 1930’s

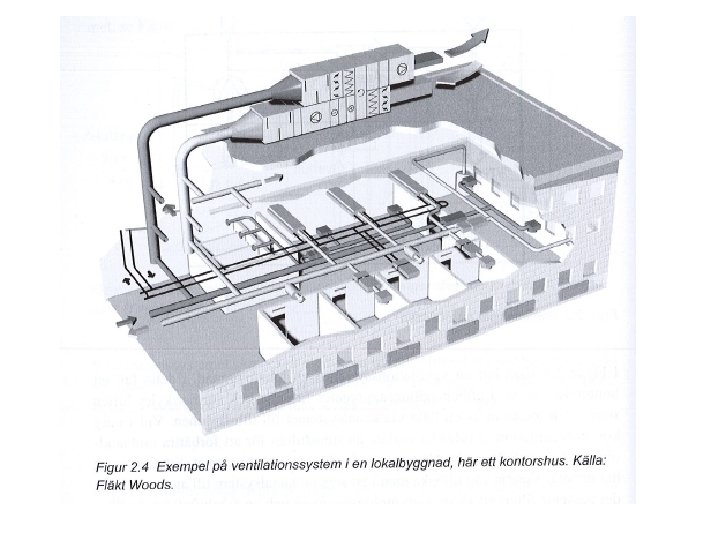

Till- och frånluft systemer utan värmeåtervinning FT-system med värmeåtervinning FTX-system
Frånluftsvärmepump Frånluftssystem med värmepump

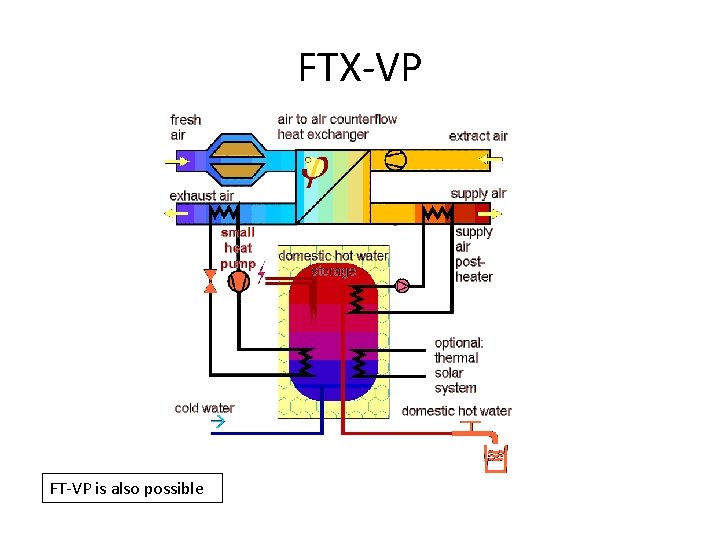

FTX-VP FT-VP is also possible

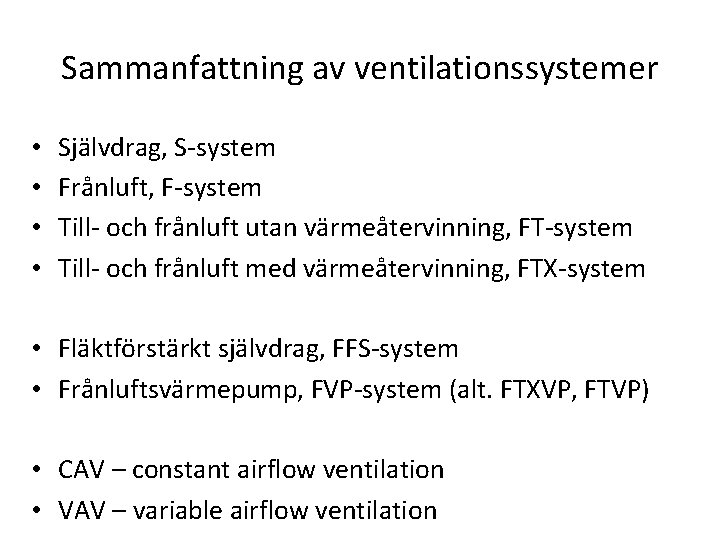

Sammanfattning av ventilationssystemer • • Självdrag, S-system Frånluft, F-system Till- och frånluft utan värmeåtervinning, FT-system Till- och frånluft med värmeåtervinning, FTX-system • Fläktförstärkt självdrag, FFS-system • Frånluftsvärmepump, FVP-system (alt. FTXVP, FTVP) • CAV – constant airflow ventilation • VAV – variable airflow ventilation
Air Handling Units
Filters
Värmeåtervinning 85% (80%) 50 -55% (50%) 50 -60% (70%)
SFP – Specific Fan Power • VVS Boken BBR 2012
Humidity Control
TRNSYS Type 334 Air Handling Unit
IDA ICE – Standard AHU
Kanalsystemer Värför symmetriskt kanalsystem? ? ? Lättare att injustera! Reklam Projektering av VVS-system
Kort bensträckare Kapitel 3 är enbart 20 sidor!
Kapitel 3 - Komfortkyla
Byggnads- och installationstekniska faktorer som påverka kylbehovet • Solintrålning (som beror på) o o Fönsterstorlek Fönsterorientering Fönsters energitekniska egenskaper Solskydd (yttre, mellanliggande, inre) • Ventilation o Ventilationsflöde o Tilluftstemperatur o Drifttid • Värmelagringsförmåga (som beror på) o Stomtyp o Ytskikt o Möbler och inredning
Önskade Innetemperaturen Internt värmetillskott: Belysning, Apparater, Personvärme

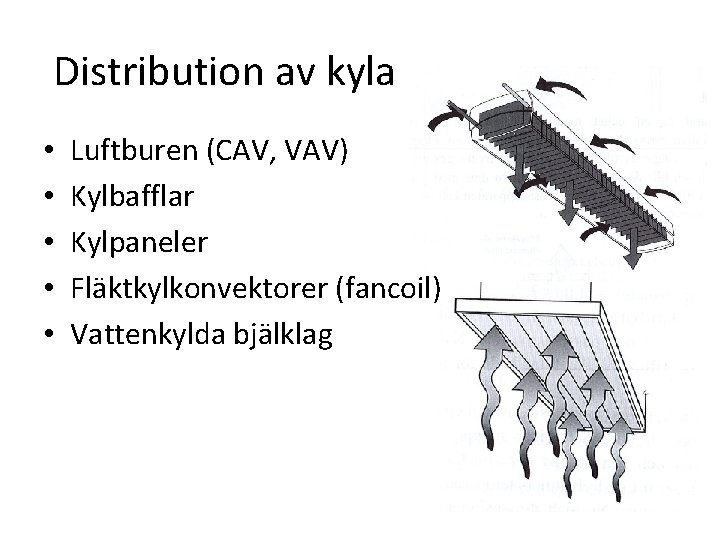

Distribution av kyla • • • Luftburen (CAV, VAV) Kylbafflar Kylpaneler Fläktkylkonvektorer (fancoil) Vattenkylda bjälklag
Produktion av Kyla • • • Kylmaskin – Compressor Driven Heat Pump Fjärrkyla – District Cooling Frikyla – Free Cooling Evaporativ kyla Sorptiv kyla Snökyla

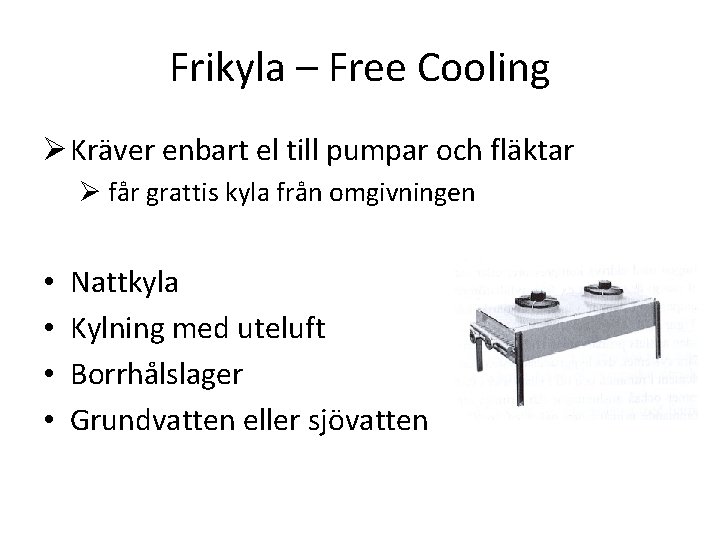

Frikyla – Free Cooling Ø Kräver enbart el till pumpar och fläktar Ø får grattis kyla från omgivningen • • Nattkyla Kylning med uteluft Borrhålslager Grundvatten eller sjövatten
Evaporativ Kyla
Sorptiv Kyla Ø Luftbehandlingsaggregatet använder värme för att kyla 1 T – Torkning (roterande vvx) 2 T – Torr Kylning (vvx korsströms) 3 T – Befuktning 1 F – Befuktning 2 F – Torr värmning (vvx korsströms) 3 F – Torr värmning FJV 4 F – Befuktning (roterande vvx)
Snökyla
