INSTRUMEN OSEANOGRAFI INSTRUMEN OSEANOGRAFI 1 Winch 2 CTD

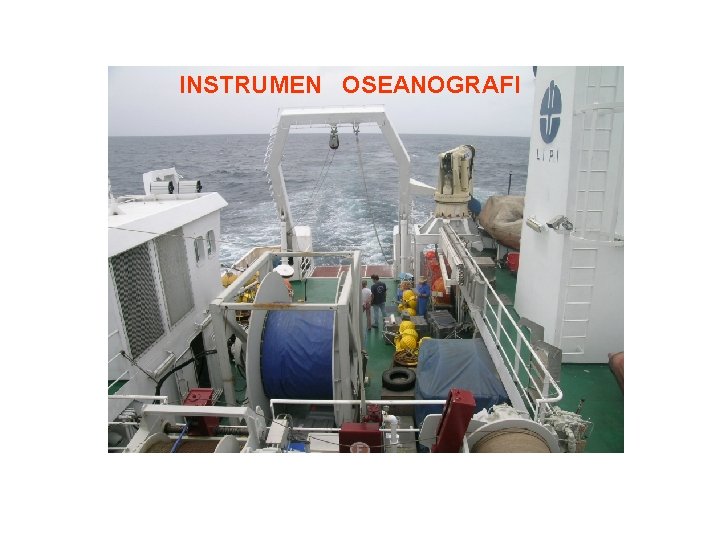

INSTRUMEN OSEANOGRAFI

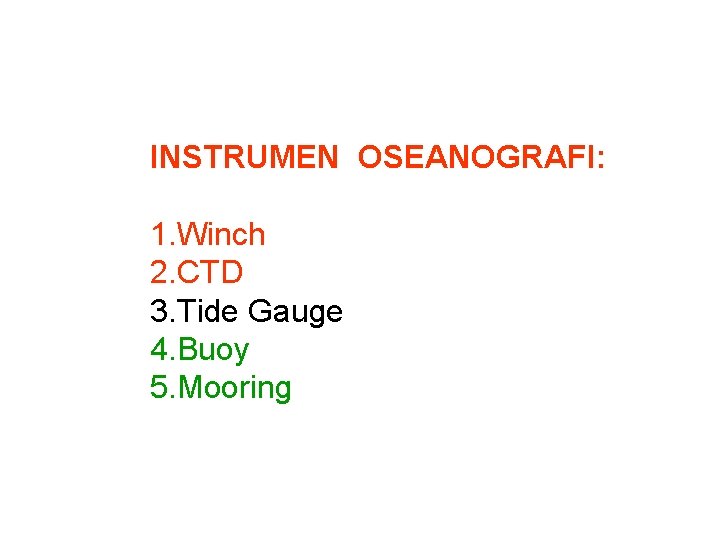

INSTRUMEN OSEANOGRAFI: 1. Winch 2. CTD 3. Tide Gauge 4. Buoy 5. Mooring

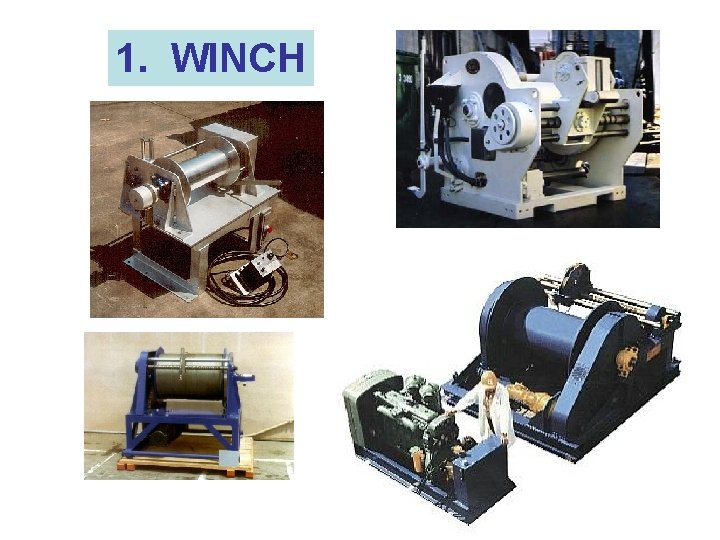

1. WINCH

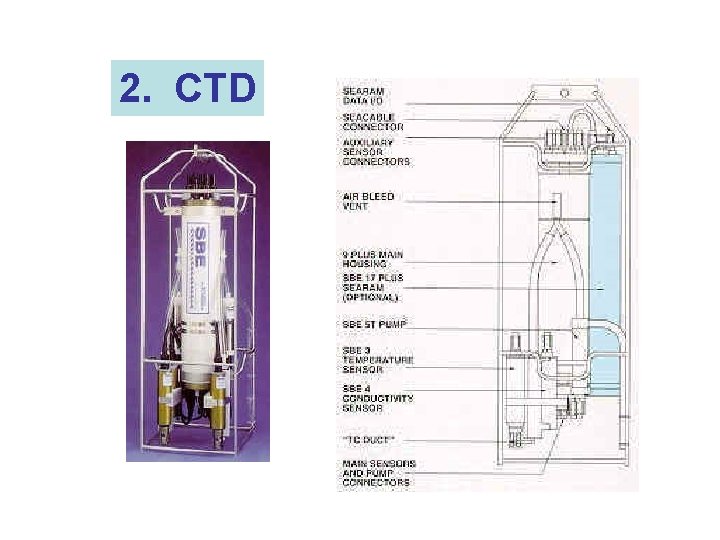

2. CTD

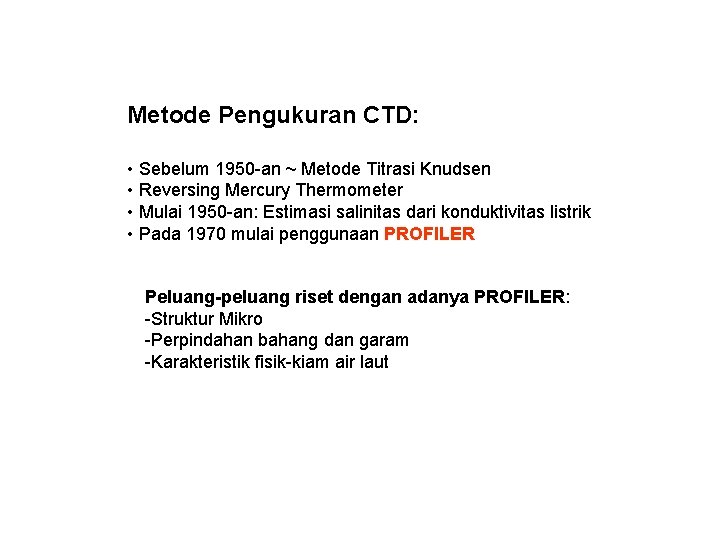

Metode Pengukuran CTD: • Sebelum 1950 -an ~ Metode Titrasi Knudsen • Reversing Mercury Thermometer • Mulai 1950 -an: Estimasi salinitas dari konduktivitas listrik • Pada 1970 mulai penggunaan PROFILER Peluang-peluang riset dengan adanya PROFILER: -Struktur Mikro -Perpindahan bahang dan garam -Karakteristik fisik-kiam air laut

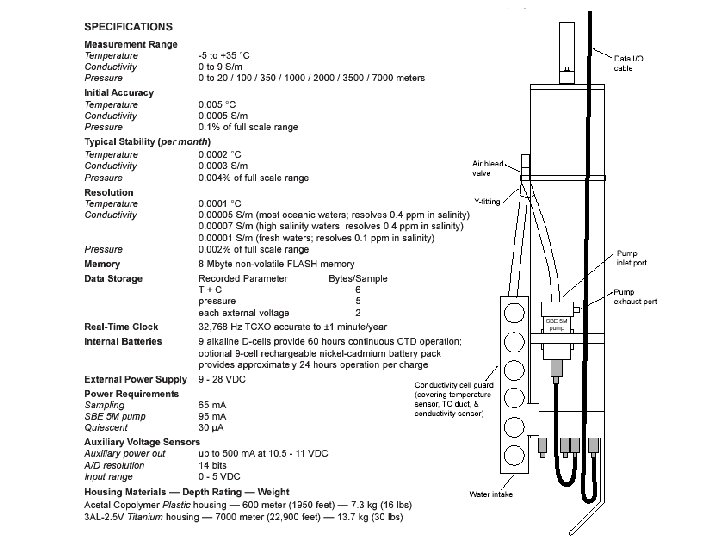

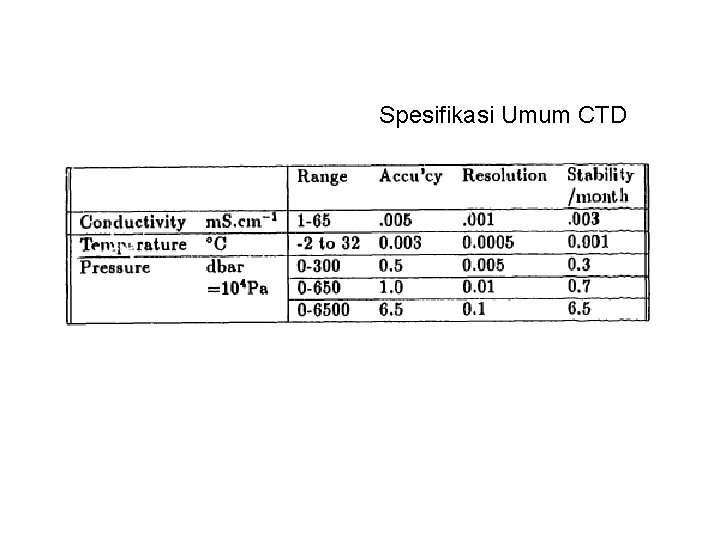

Spesifikasi Umum CTD

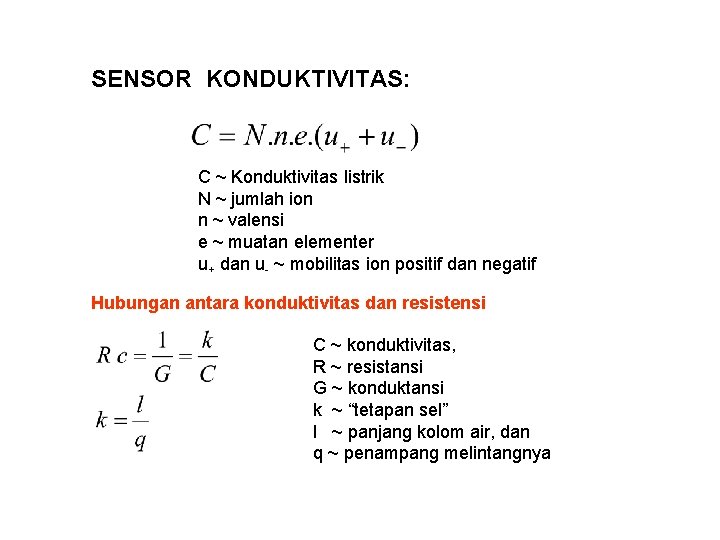

SENSOR KONDUKTIVITAS: C ~ Konduktivitas listrik N ~ jumlah ion n ~ valensi e ~ muatan elementer u+ dan u- ~ mobilitas ion positif dan negatif Hubungan antara konduktivitas dan resistensi C ~ konduktivitas, R ~ resistansi G ~ konduktansi k ~ “tetapan sel” l ~ panjang kolom air, dan q ~ penampang melintangnya

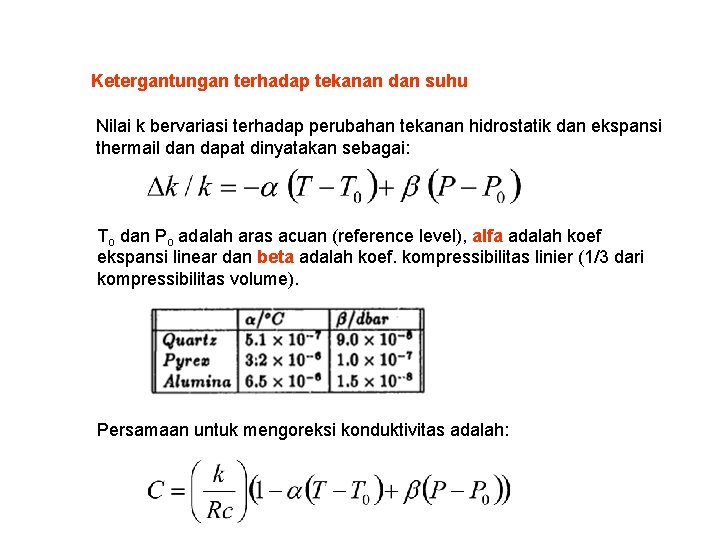

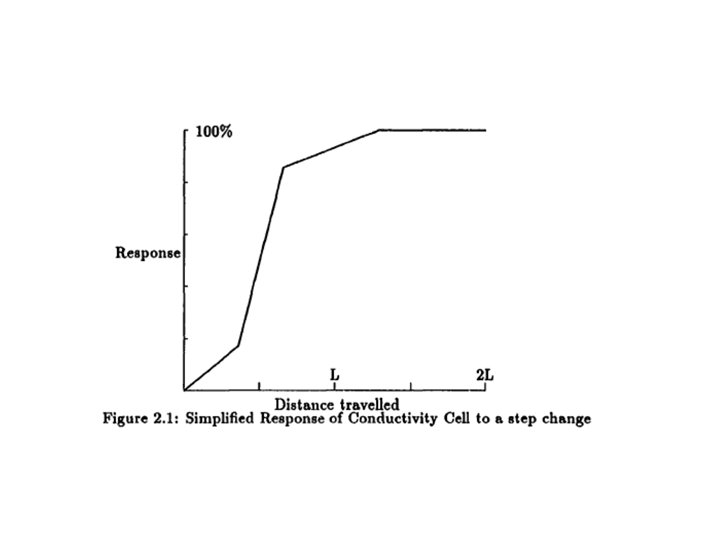

Ketergantungan terhadap tekanan dan suhu Nilai k bervariasi terhadap perubahan tekanan hidrostatik dan ekspansi thermail dan dapat dinyatakan sebagai: To dan Po adalah aras acuan (reference level), alfa adalah koef ekspansi linear dan beta adalah koef. kompressibilitas linier (1/3 dari kompressibilitas volume). Persamaan untuk mengoreksi konduktivitas adalah:

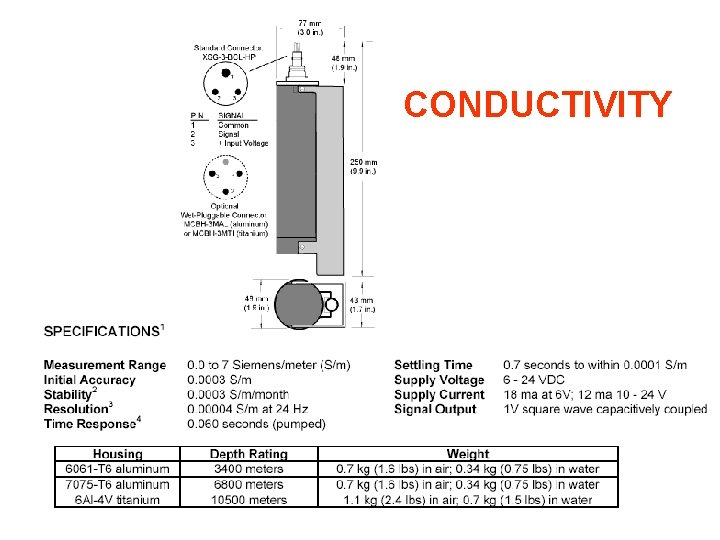

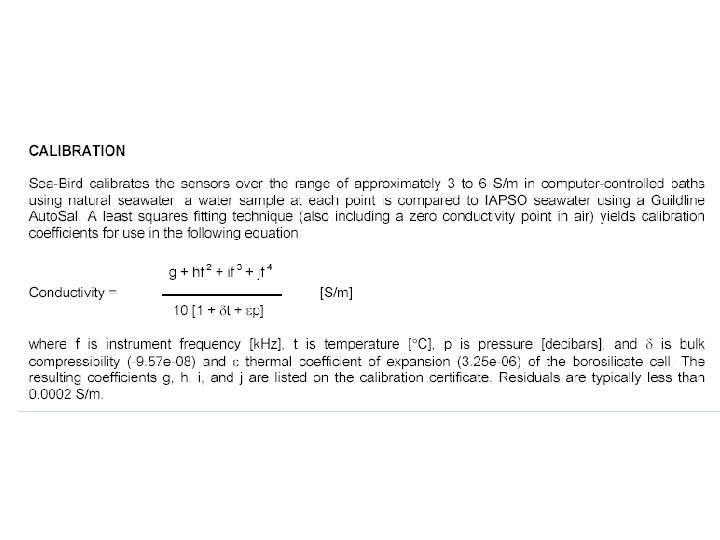

CONDUCTIVITY

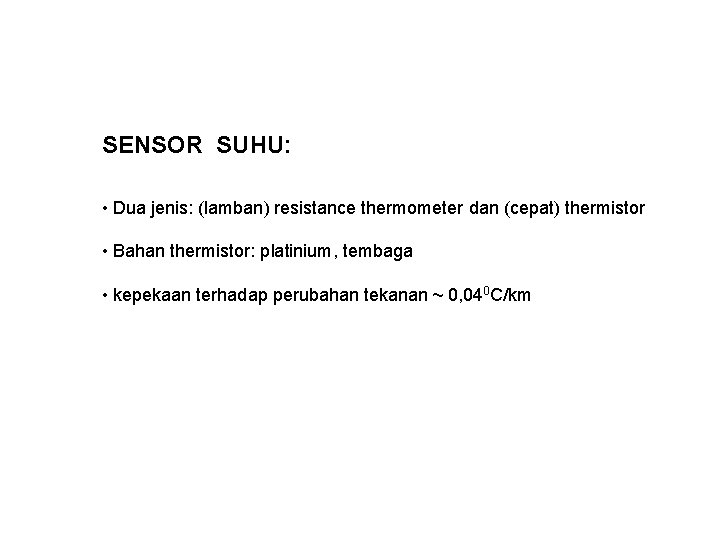

SENSOR SUHU: • Dua jenis: (lamban) resistance thermometer dan (cepat) thermistor • Bahan thermistor: platinium, tembaga • kepekaan terhadap perubahan tekanan ~ 0, 040 C/km

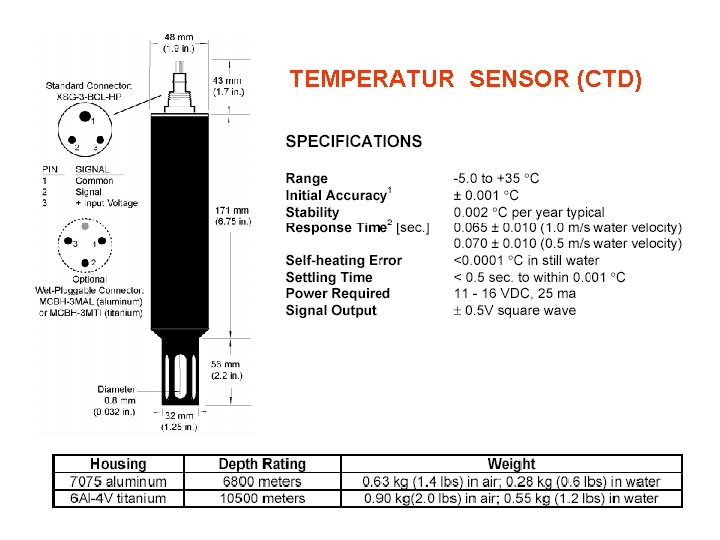

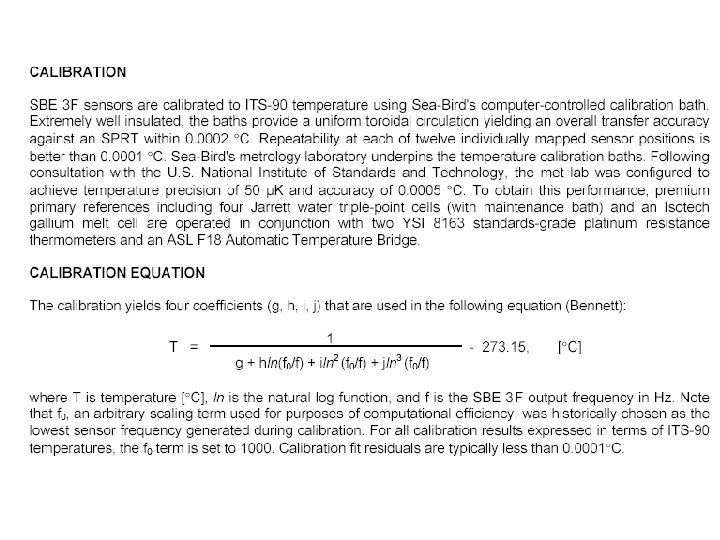

TEMPERATUR SENSOR (CTD)

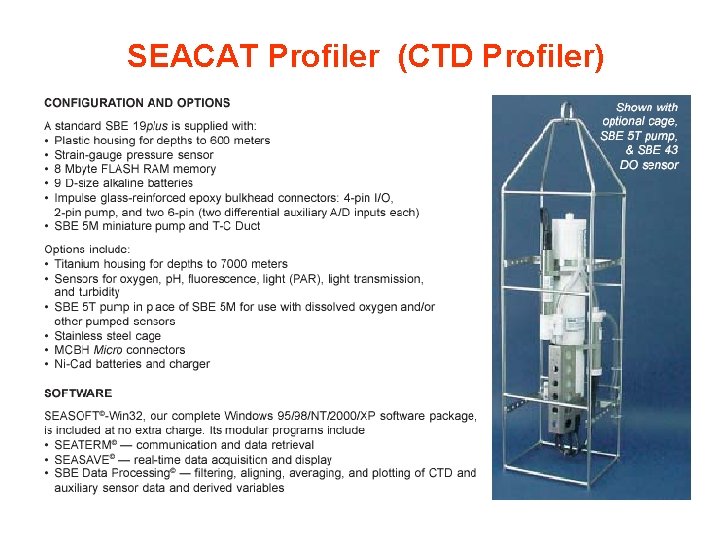

SEACAT Profiler (CTD Profiler)

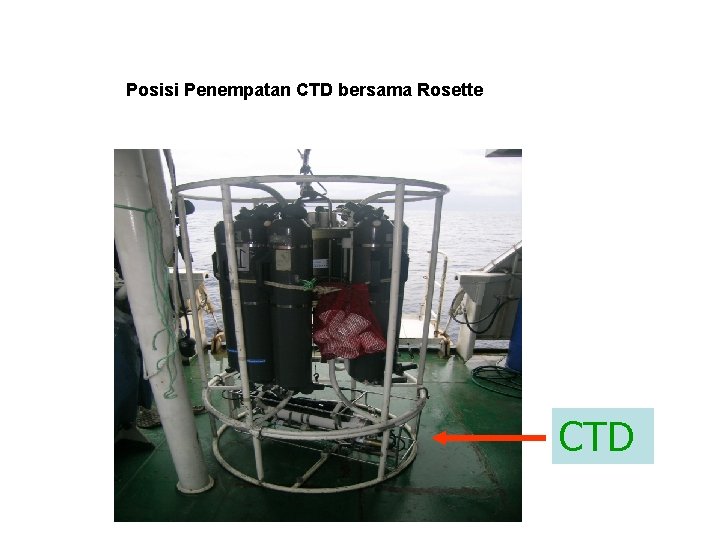

Posisi Penempatan CTD bersama Rosette CTD

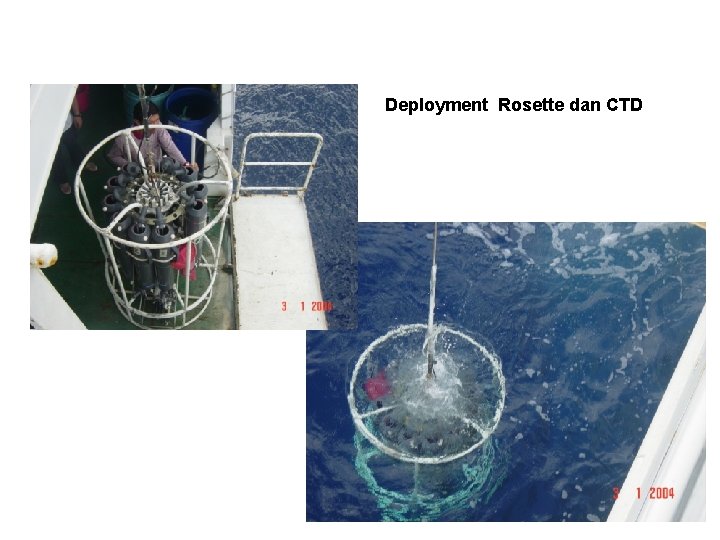

Deployment Rosette dan CTD

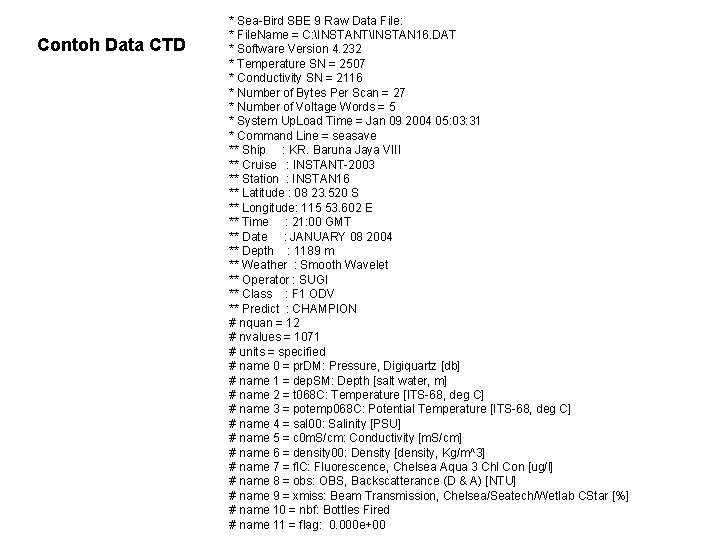

Contoh Data CTD * Sea-Bird SBE 9 Raw Data File: * File. Name = C: INSTANTINSTAN 16. DAT * Software Version 4. 232 * Temperature SN = 2507 * Conductivity SN = 2116 * Number of Bytes Per Scan = 27 * Number of Voltage Words = 5 * System Up. Load Time = Jan 09 2004 05: 03: 31 * Command Line = seasave ** Ship : KR. Baruna Jaya VIII ** Cruise : INSTANT-2003 ** Station : INSTAN 16 ** Latitude : 08 23. 520 S ** Longitude: 115 53. 602 E ** Time : 21: 00 GMT ** Date : JANUARY 08 2004 ** Depth : 1189 m ** Weather : Smooth Wavelet ** Operator : SUGI ** Class : F 1 ODV ** Predict : CHAMPION # nquan = 12 # nvalues = 1071 # units = specified # name 0 = pr. DM: Pressure, Digiquartz [db] # name 1 = dep. SM: Depth [salt water, m] # name 2 = t 068 C: Temperature [ITS-68, deg C] # name 3 = potemp 068 C: Potential Temperature [ITS-68, deg C] # name 4 = sal 00: Salinity [PSU] # name 5 = c 0 m. S/cm: Conductivity [m. S/cm] # name 6 = density 00: Density [density, Kg/m^3] # name 7 = fl. C: Fluorescence, Chelsea Aqua 3 Chl Con [ug/l] # name 8 = obs: OBS, Backscatterance (D & A) [NTU] # name 9 = xmiss: Beam Transmission, Chelsea/Seatech/Wetlab CStar [%] # name 10 = nbf: Bottles Fired # name 11 = flag: 0. 000 e+00

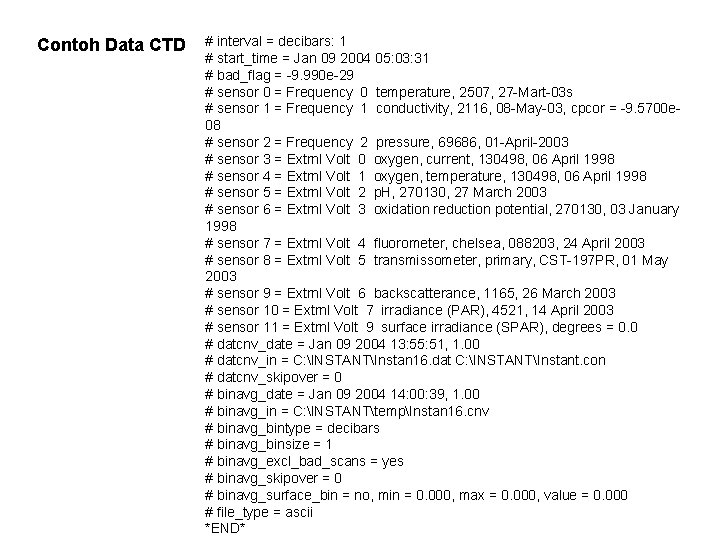

Contoh Data CTD # interval = decibars: 1 # start_time = Jan 09 2004 05: 03: 31 # bad_flag = -9. 990 e-29 # sensor 0 = Frequency 0 temperature, 2507, 27 -Mart-03 s # sensor 1 = Frequency 1 conductivity, 2116, 08 -May-03, cpcor = -9. 5700 e 08 # sensor 2 = Frequency 2 pressure, 69686, 01 -April-2003 # sensor 3 = Extrnl Volt 0 oxygen, current, 130498, 06 April 1998 # sensor 4 = Extrnl Volt 1 oxygen, temperature, 130498, 06 April 1998 # sensor 5 = Extrnl Volt 2 p. H, 270130, 27 March 2003 # sensor 6 = Extrnl Volt 3 oxidation reduction potential, 270130, 03 January 1998 # sensor 7 = Extrnl Volt 4 fluorometer, chelsea, 088203, 24 April 2003 # sensor 8 = Extrnl Volt 5 transmissometer, primary, CST-197 PR, 01 May 2003 # sensor 9 = Extrnl Volt 6 backscatterance, 1165, 26 March 2003 # sensor 10 = Extrnl Volt 7 irradiance (PAR), 4521, 14 April 2003 # sensor 11 = Extrnl Volt 9 surface irradiance (SPAR), degrees = 0. 0 # datcnv_date = Jan 09 2004 13: 55: 51, 1. 00 # datcnv_in = C: INSTANTInstan 16. dat C: INSTANTInstant. con # datcnv_skipover = 0 # binavg_date = Jan 09 2004 14: 00: 39, 1. 00 # binavg_in = C: INSTANTtempInstan 16. cnv # binavg_bintype = decibars # binavg_binsize = 1 # binavg_excl_bad_scans = yes # binavg_skipover = 0 # binavg_surface_bin = no, min = 0. 000, max = 0. 000, value = 0. 000 # file_type = ascii *END*

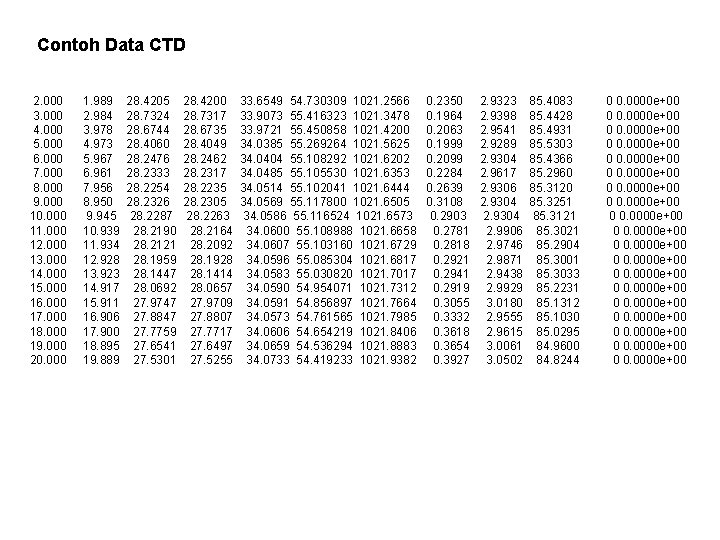

Contoh Data CTD 2. 000 3. 000 4. 000 5. 000 6. 000 7. 000 8. 000 9. 000 10. 000 11. 000 12. 000 13. 000 14. 000 15. 000 16. 000 17. 000 18. 000 19. 000 20. 000 1. 989 2. 984 3. 978 4. 973 5. 967 6. 961 7. 956 8. 950 9. 945 10. 939 11. 934 12. 928 13. 923 14. 917 15. 911 16. 906 17. 900 18. 895 19. 889 28. 4205 28. 7324 28. 6744 28. 4060 28. 2476 28. 2333 28. 2254 28. 2326 28. 2287 28. 2190 28. 2121 28. 1959 28. 1447 28. 0692 27. 9747 27. 8847 27. 7759 27. 6541 27. 5301 28. 4200 28. 7317 28. 6735 28. 4049 28. 2462 28. 2317 28. 2235 28. 2305 28. 2263 28. 2164 28. 2092 28. 1928 28. 1414 28. 0657 27. 9709 27. 8807 27. 7717 27. 6497 27. 5255 33. 6549 54. 730309 1021. 2566 33. 9073 55. 416323 1021. 3478 33. 9721 55. 450858 1021. 4200 34. 0385 55. 269264 1021. 5625 34. 0404 55. 108292 1021. 6202 34. 0485 55. 105530 1021. 6353 34. 0514 55. 102041 1021. 6444 34. 0569 55. 117800 1021. 6505 34. 0586 55. 116524 1021. 6573 34. 0600 55. 108988 1021. 6658 34. 0607 55. 103160 1021. 6729 34. 0596 55. 085304 1021. 6817 34. 0583 55. 030820 1021. 7017 34. 0590 54. 954071 1021. 7312 34. 0591 54. 856897 1021. 7664 34. 0573 54. 761565 1021. 7985 34. 0606 54. 654219 1021. 8406 34. 0659 54. 536294 1021. 8883 34. 0733 54. 419233 1021. 9382 0. 2350 0. 1964 0. 2063 0. 1999 0. 2099 0. 2284 0. 2639 0. 3108 0. 2903 0. 2781 0. 2818 0. 2921 0. 2941 0. 2919 0. 3055 0. 3332 0. 3618 0. 3654 0. 3927 2. 9323 2. 9398 2. 9541 2. 9289 2. 9304 2. 9617 2. 9306 2. 9304 2. 9906 2. 9746 2. 9871 2. 9438 2. 9929 3. 0180 2. 9555 2. 9615 3. 0061 3. 0502 85. 4083 85. 4428 85. 4931 85. 5303 85. 4366 85. 2960 85. 3120 85. 3251 85. 3121 85. 3021 85. 2904 85. 3001 85. 3033 85. 2231 85. 1312 85. 1030 85. 0295 84. 9600 84. 8244 0 0. 0000 e+00 0 0. 0000 e+00

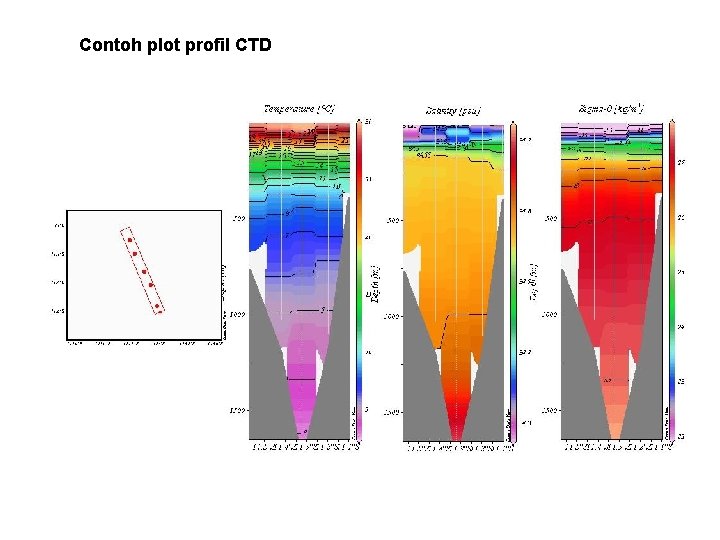

Contoh plot profil CTD

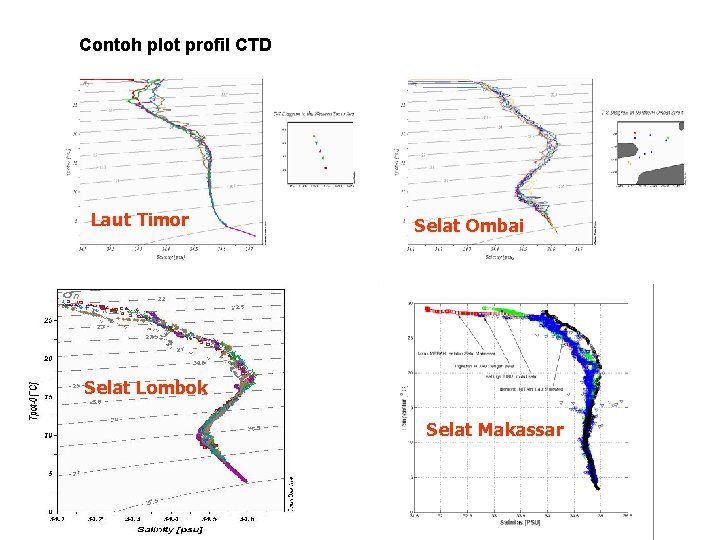

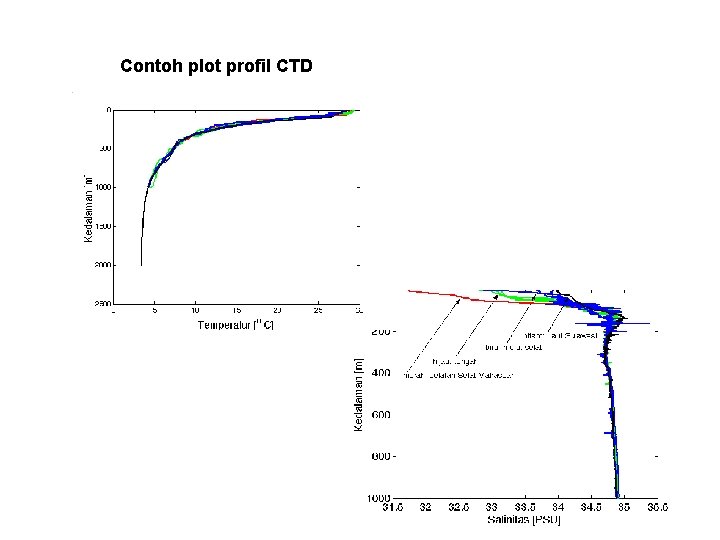

Contoh plot profil CTD Laut Timor Selat Ombai Selat Lombok Selat Makassar

Contoh plot profil CTD
