INSTITUTO TECNOLOGICO IND. COM. PUERTO DE MEJILLONES CONSTRUCCION CIVIL CONSTRUCCIONES EN MADERA Y METAL 06/11/2020 DOCENTE : Arq. Jorge Medrano C. 1
SISTEMA ESTRUCTURAL DE VECTOR ACTIVO DEFINICION Son sistemas portantes formados por elementos lineales (barras), en los que la transmisión de las fuerzas se realiza por DESCOMPOSICIÓN VECTORIAL, es decir, a través de una SUBDIVISIÓN MULTIDIRECCIONAL DE LAS FUERZAS
SISTEMA ESTRUCTURAL DE VECTOR ACTIVO ESFUERZOS Los elementos del sistema (cordones, barras) están sometidos a compresiones o bien a tracciones: SISTEMAS MIXTOS DE COMPRESION Y TRACCION
SISTEMA ESTRUCTURAL DE VECTOR ACTIVO CARACTERISTICAS Las características estructurales típicas son: TRIANGULACIÓN y UNlÓN MEDIANTE NUDOS
SISTEMA ESTRUCTURAL DE VECTOR ACTIVO De cordón superior CLASIFICACION CERCHAS PLANAS De cordón inferior De dos cordones SISTEMA ESTRUCTURAL DE VECTOR ACTIVO Sobre elevadas CERCHAS PLANAS COMBINADAS Cerchas lineales Cerchas Plegadas Cerchas cruzadas De curvatura simple CERCHAS CURVAS En forma de silla En forma de cúpula En forma esférica Espaciales planas MALLAS ESPACIALES Espaciales Plegadas Espaciales curvadas Espaciales lineales
ESTRUCTURAS DE CERCHAS PLANAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE DE CORDON SUPERIOR • Triangulares • De segmentos de Arco • De cordones Paralelos
ESTRUCTURAS DE CERCHAS PLANAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE FORMA ACTIVA SISTEMA ESTRUCTURAL DE DE CORDON INFERIOR • Triangulares • De segmentos (suspendida) • De cordones paralelos
ESTRUCTURAS DE CERCHAS PLANAS DE DOS CORDONES VECTOR ACTIVO SISTEMA ESTRUCTURAL DE DE DOS CORDONES • Romboidal • Cóncava • De cordones paralelos
ESTRUCTURAS DE CERCHAS PLANAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE SOBRE ELEVADAS • Triangulares • En forma de hoz • Amansardada

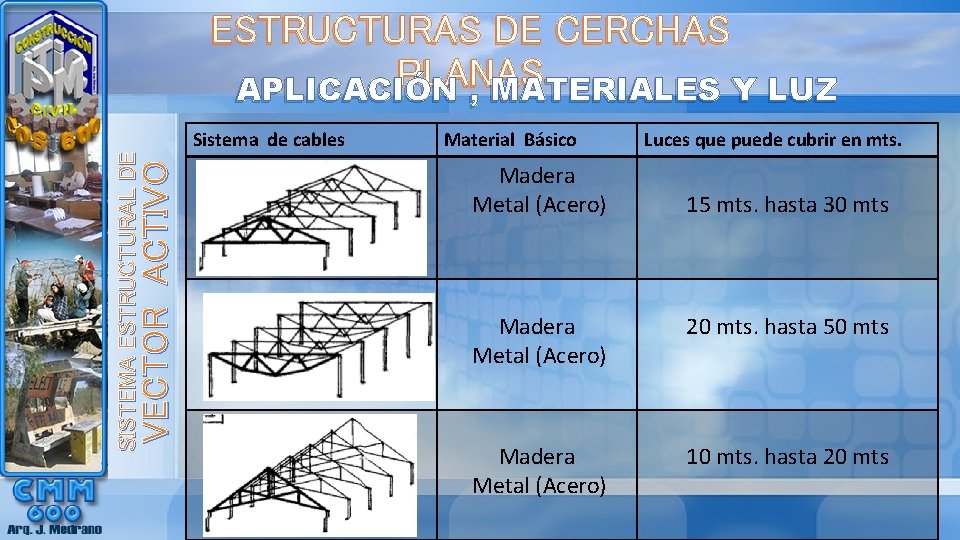

ESTRUCTURAS DE CERCHAS PLANAS APLICACIÓN , MATERIALES Y LUZ VECTOR ACTIVO SISTEMA ESTRUCTURAL DE Sistema de cables Material Básico Madera Metal (Acero) Luces que puede cubrir en mts. 15 mts. hasta 30 mts Madera Metal (Acero) 20 mts. hasta 50 mts Madera Metal (Acero) 10 mts. hasta 20 mts
VECTOR ACTIVO SISTEMA ESTRUCTURAL DE ESTRUCTURAS DE CERCHAS PLANAS COMPONENTES Y DENOMINACIONES
ESTRUCTURAS DE CERCHAS PLANAS COMBINADAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE CERCHAS LINEALES • En forma de viga • En forma de pórtico • En forma irregular • En forma de Arco
ESTRUCTURAS DE CERCHAS PLANAS COMBINADAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE CERCHAS PLEGADAS • Pliegue Paralelo • Pliegue poliédrico • Pliegue Cónico

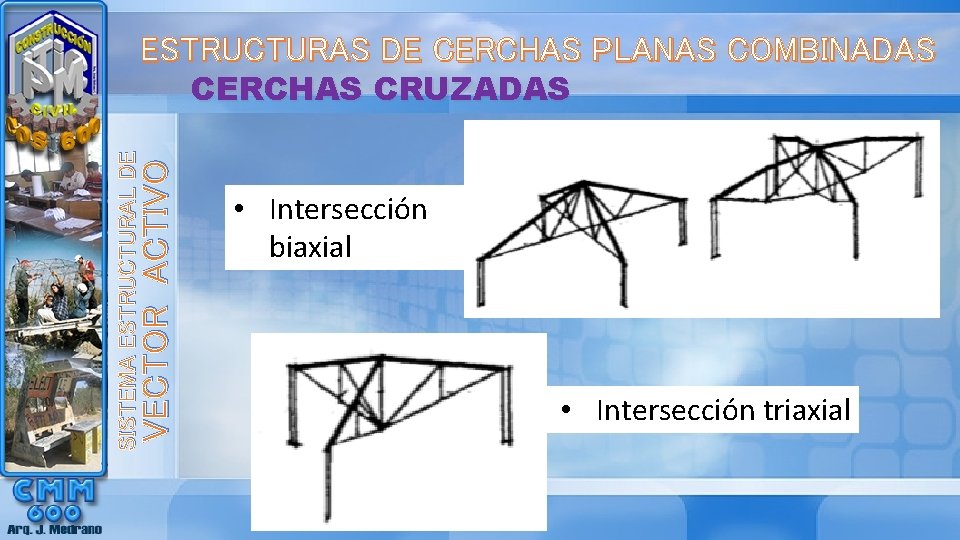

ESTRUCTURAS DE CERCHAS PLANAS COMBINADAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE CERCHAS CRUZADAS • Intersección biaxial • Intersección triaxial
ESTRUCTURAS DE CERCHAS PLANAS COMBINADAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE APLICACIÓN , MATERIALES Y LUZ Sistema de cables Material Básico Luces que puede cubrir en mts. Madera Metal (acero) 20 mts. hasta 40 mts Madera Metal (acero) 12 mts. hasta 25 mts Madera Metal (acero) 15 mts. hasta 35 mts
ESTRUCTURAS DE CERCHAS PLANAS COMBINADAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE COMPONENTES Y DENOMINACIONES
ESTRUCTURAS DE CERCHAS CURVAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE DE CURVATURA SIMPLE • De forma uniaxial • De forma interseccional

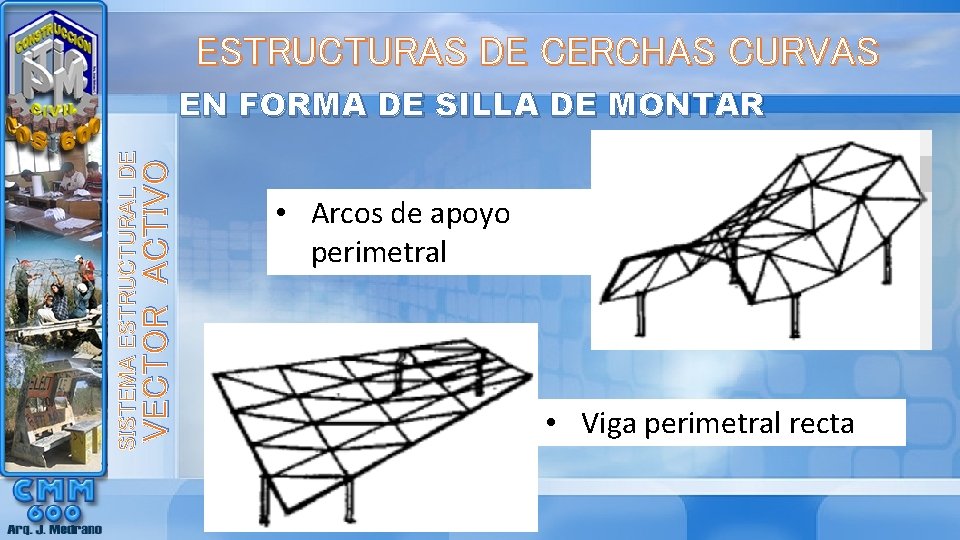

ESTRUCTURAS DE CERCHAS CURVAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE EN FORMA DE SILLA DE MONTAR • Arcos de apoyo perimetral • Viga perimetral recta
ESTRUCTURAS DE CERCHAS CURVAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE EN FORMA DE CUPULA • En forma de cúpula
ESTRUCTURAS DE CERCHAS CURVAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE EN FORMA ESFERICA • Cúpula Schwedler • Cúpula Reticular

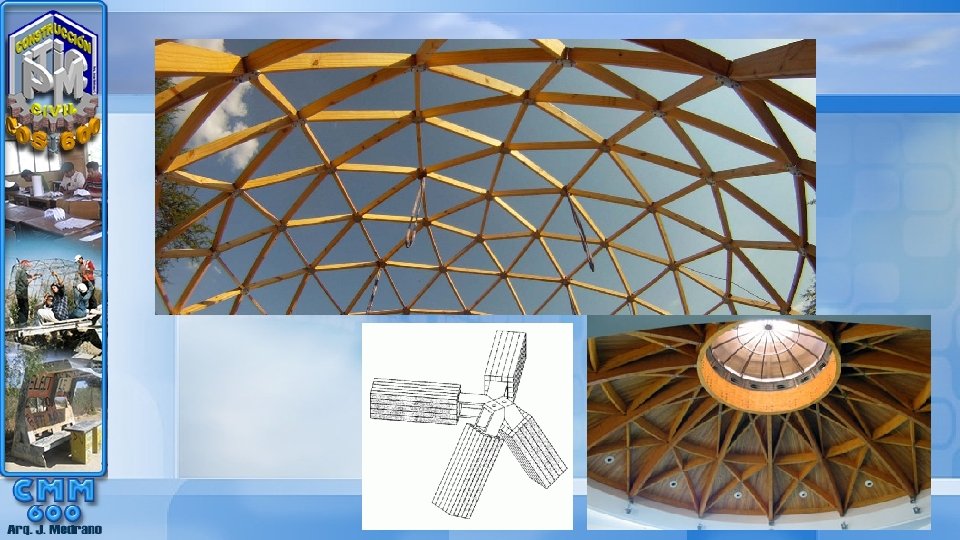

ESTRUCTURAS DE CERCHAS CURVAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE EN FORMA ESFERICA • Cúpula de retícula paralela • Cúpula de lamas • Cúpula Geodesica
ESTRUCTURAS DE CERCHAS CURVAS APLICACIÓN , MATERIALES Y LUZ VECTOR ACTIVO SISTEMA ESTRUCTURAL DE Sistema de cables Material Básico Madera Metal (Acero) Luces que puede cubrir en mts. De 12 mts. X 25 mts Hasta 20 mts x 80 mts. 40 mts. hasta 190 mts
ESTRUCTURAS DE CERCHAS CURVAS VECTOR ACTIVO SISTEMA ESTRUCTURAL DE COMPONENTES Y DENOMINACIONES
ESTRUCTURAS DE MALLAS ESPACIALES VECTOR ACTIVO SISTEMA ESTRUCTURAL DE MALLAS ESPACIALES PLANAS • Envolvente Semioctaedrica • Envolvente Tetraédrica • Envolvente Prismática
ESTRUCTURAS DE MALLAS ESPACIALES VECTOR ACTIVO SISTEMA ESTRUCTURAL DE MALLAS ESPACIALES PLEGADAS • Pliegue Paralelo
ESTRUCTURAS DE MALLAS ESPACIALES VECTOR ACTIVO SISTEMA ESTRUCTURAL DE MALLAS ESPACIALES CURVADAS • Curvatura Sencilla • Doble curvatura • Curvatura esférica

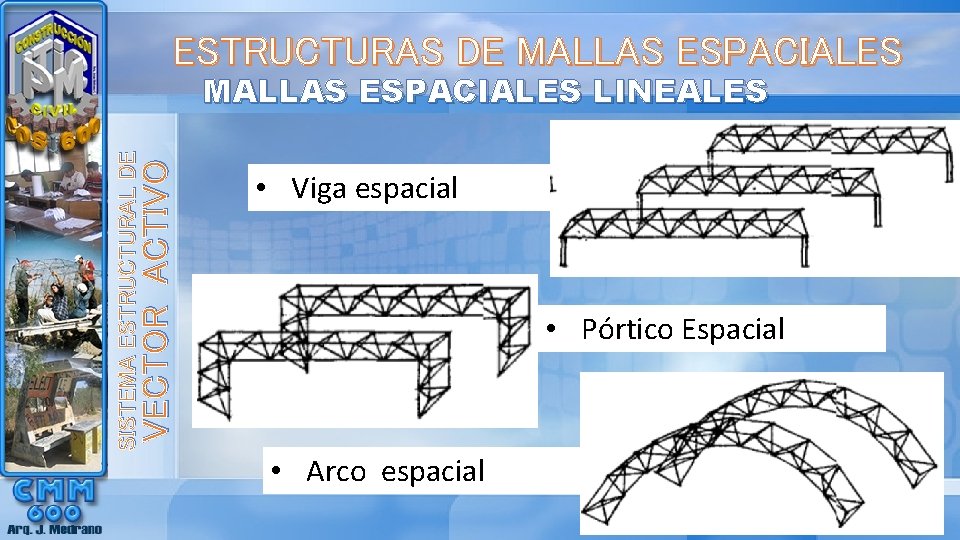

ESTRUCTURAS DE MALLAS ESPACIALES VECTOR ACTIVO SISTEMA ESTRUCTURAL DE MALLAS ESPACIALES LINEALES • Viga espacial • Pórtico Espacial • Arco espacial
ESTRUCTURAS DE MALLAS ESPACIALES APLICACIÓN , MATERIALES Y LUZ VECTOR ACTIVO SISTEMA ESTRUCTURAL DE Sistema de cables Material Básico Madera Metal (Acero) Luces que puede cubrir en mts. De 15 mts. x 60 mts 25 mts. x 100 mts. De 20 mts. x 50 mts 25 mts. x 120 mts.
ESTRUCTURAS DE MALLAS ESPACIALES VECTOR ACTIVO SISTEMA ESTRUCTURAL DE COMPONENTES Y DENOMINACIONES
