EXTRUSION EKSTUSI 1 EXTRUSION Merupakan proses kompresi dimana
- Slides: 50
EXTRUSION (EKSTUSI) 1
EXTRUSION Merupakan proses kompresi dimana : à Material mengalir ke dalam lubang cetakan melalui suatu penekanan à Menghasilkan material kontinyu dg bentuk penampang sesuai dg bentuk lubang cetakan (die) 2
EXTRUSION Skematis : 3
EXTRUSION Skematis : 4
EXTRUSION à Extrusion dilaksanakan dengan penekanan material ke dalam suatu rongga tertutup melalui suatu die, baik dg cara press mekanik maupun hidrolik à Serupa dg pengeluaran pasta gigi dari tube. As suggested by these toothpaste tubes, the shape of the extrusion (profile) is determined by the shape of the opening (die). 5
EXTRUSION Skematis : 6
Penampang Lintang Produk Extrusion PADA EKTRUSI à Panampang lintang yang dapat diproduksi bervariasi : bentuk bundar padat bentuk segi-empat bentuk L bentuk T Tabung/silinder dsb 7
Contoh Produk Extrusion 8
Contoh Produk Extrusion 9
Keuntungan Proses Ekstrusi à Produk dg berbagai bentuk penampang dapat dibuat & berkekuatan tinggi à Toleransi produk baik à Finishing permukaan yg baik pd kecepatan produksi yg tinggi à Harga die relatif murah 10
Tipe Ekstrusi à Direct / Forward Extrusion à Indirect Extrusion à Hydrostatic Extrusion à Lateral / Side Extrusion à Impact Extrusion 11
Direct / Forward Extrusion à Billet ditempatkan dlm suatu chamber & ditekan langsung melalui die terbuka dengan ram penekan 12
Indirect Extrusion à Billet ditekan oleh die yang bergerak berlawanan dg arah output produk 13
Hydrostatic Extrusion à Material billet dg diameter lebih kecil dari ruang chamber, dimana ruang chamber diisikan suatu fluida yg akan meneruskan penekanan yg lebih merata dari suatu ram penekan 14
Lateral / Side Extrusion à Diberikan penekanan pada billet dg output produk kearah samping à Digunakan untuk melapisi kawat dan kabel plastik 15
Impact Extrusion à Material blank diberikan penekanan secara cepat oleh punch pada die 16
EXTRUSION à Berdasar temperatur pengerjaannya, ekstrusi dibedakan : 1. Hot extrusion 2. Cold extrusion 17
HOT EXTRUSION à adalah proses ekstrusi yg dilakukan pada temperatur tinggi (elevasi) Temperatur : ± 50 -75% dari titik lebur logam Tekanan : ± 35 -700 MPa 18
HOT EXTRUSION à Produk Hot Extrusion banyak digunakan sbg : ◊ komponen otomotif & konstruksi ◊ frame jendela ◊ railing ◊ komponen struktur pesawat udara. 19

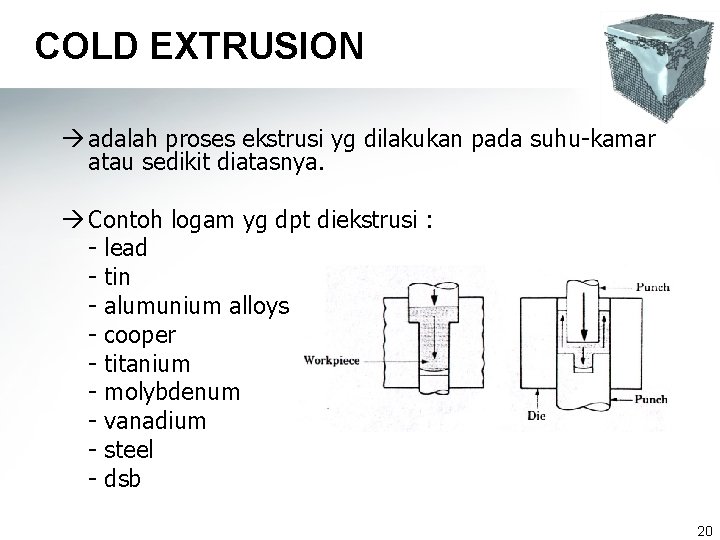

COLD EXTRUSION à adalah proses ekstrusi yg dilakukan pada suhu-kamar atau sedikit diatasnya. à Contoh logam yg dpt diekstrusi : - lead - tin - alumunium alloys - cooper - titanium - molybdenum - vanadium - steel - dsb 20
COLD EXTRUSION Produk cold extrusion : ü Tools ü Komponen automobile ü Motorcycle ü Bicycle ü Alat-alat rumah tangga ü Transportasi ü Peralatan perkebunan ü dsb 21
Kelebihan Cold Extrusion dari Hot Extrusion à Meningkatkan sifat mekanis à Kontrol terhadap toleransi baik à Permukaan akhir produk baik, dg pelumas yg sesuai à Eliminasi terhadap proses pemanasan billet à Rata-rata produksi dan biaya bersaing dengan metode lain 22
DIE A solid die A hollow die 23
Proses Ekstrusi Plastik 24
Teknologi Pembentukan Plastik • Sepeti pd logam, proses pembentukan plastik dapat dilakukan dengan : * dicetak / dimoulding + proses permesinan * dibentuk & penyambungan • Plastik umumnya dibawa ke industri dalam bentuk pellet (butiran) / serbuk Kmd dicairkan seblm dilakukan proses pembentukan dihasilkan bentuk : * Lembaran (sheet) * Plate * Rod * Tubing * dsb 25

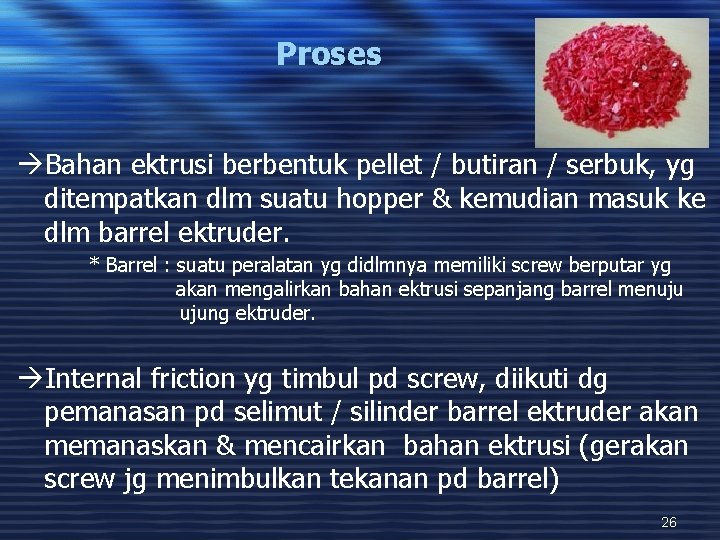

Proses àBahan ektrusi berbentuk pellet / butiran / serbuk, yg ditempatkan dlm suatu hopper & kemudian masuk ke dlm barrel ektruder. * Barrel : suatu peralatan yg didlmnya memiliki screw berputar yg akan mengalirkan bahan ektrusi sepanjang barrel menuju ujung ektruder. àInternal friction yg timbul pd screw, diikuti dg pemanasan pd selimut / silinder barrel ektruder akan memanaskan & mencairkan bahan ektrusi (gerakan screw jg menimbulkan tekanan pd barrel) 26
Proses àMaterial thermoplastik yg dipanaskan sampai cair (plastis) diektrusikan scr kontinyu melalui lubang cetakan. àDie / cetakan memberikan bentuk. àUnit penekan mendorong bahan keluar dari lubang die àProduk didinginkan dikontrol bentuknya. 27
Extrusion Equipment : àHopper ? àBarrel ? àScrew ? àDie ? 28
Extrusion 29
Extrusion 30
Mesin Ektrusi Plastik 31

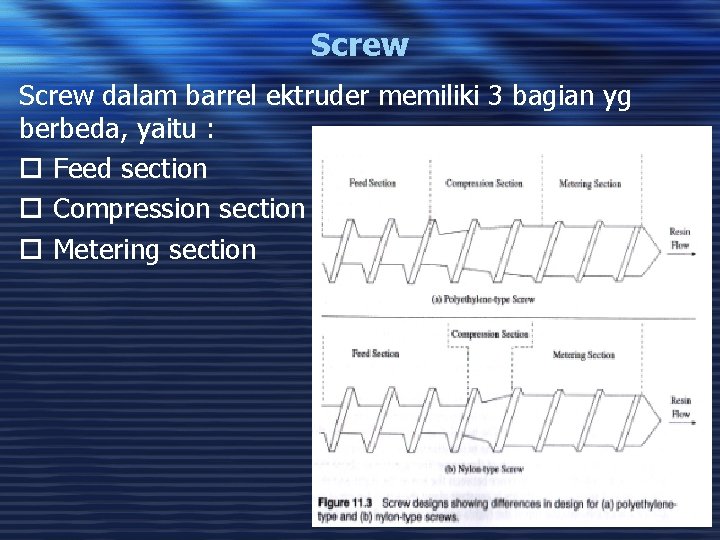

Screw dalam barrel ektruder memiliki 3 bagian yg berbeda, yaitu : Feed section Compression section Metering section 32
Screw àFungsi bagian-bagian pd screw 33
Extrusion PADA EKTRUSI àBentuk panampang-Lintang yang dapat diproduksi bervariasi, yaitu : Film / lembaran (sheet) Solid profile (bundar, segi empat, bentuk L, bentuk T, dll) Hollow profile Pelapisan / laminasi kawat & kabel dsb 34
Die 35

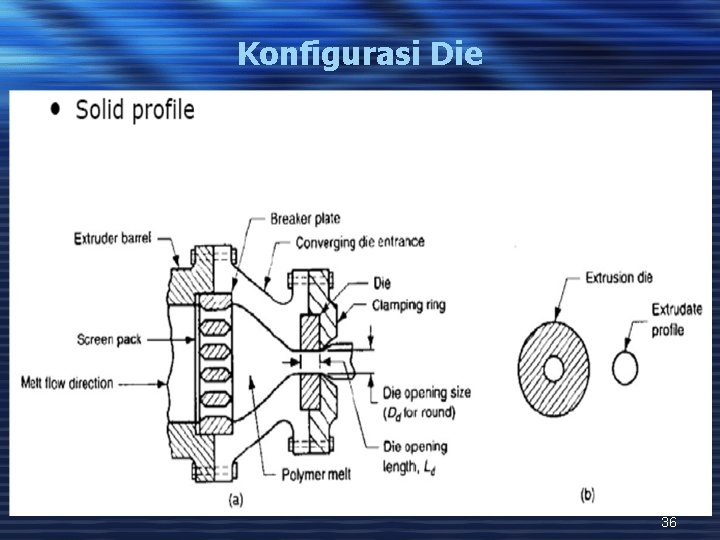

Konfigurasi Die 36
Konfigurasi Die 37
àHollow profile Konfigurasi Die 38
Konfigurasi Die àHollow profile 39
Konfigurasi Die 40

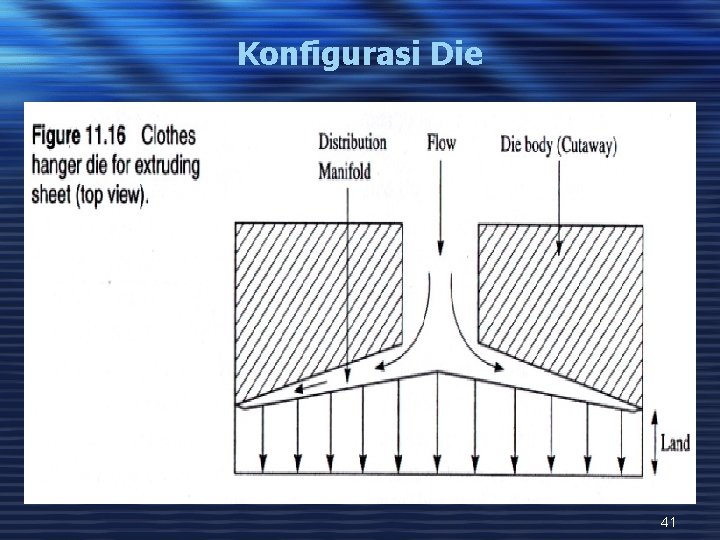

Konfigurasi Die 41

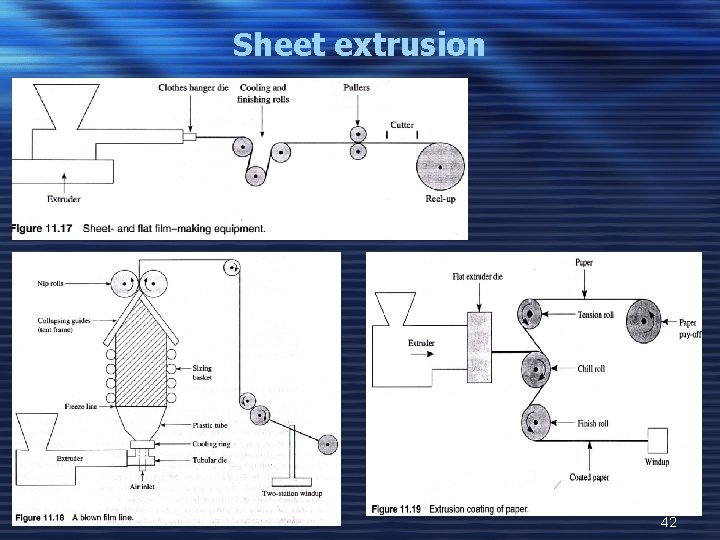

Sheet extrusion 42
Sheet extrusion (Calendering) 43
Konfigurasi Die 44
Wire / Cable Extrusion 45
Coextrusion ð Adl proses ektrusi utk menggabungkan dua atau lebih aliran plastik cair ke dlm aliran ektruder tunggal, shg tjd ikatan material tetapi tidak bercampur. 46
Produk Ektrusi EKTRUSI banyak dipakai utk menghasilkan produk : lembaran tipis film batang pipa laminasi serat pelapis kawat, dst 47
Contoh Produk 48
Contoh Produk 49
Contoh Produk 50
