ENERGÍA SOLAR La energía solar es una de las energías renovables que más se ha estado usando en los últimos años, y consiste en tomar la energía producida por los rayos del sol y convertirlos en energía útil. La misma posee varios beneficios tales como: • Es una energía renovable e inagotable. • A diferencia de las otras energías, la energía solar no contamina. • Se reduce el uso de combustibles fósiles. • Permite el desarrollo sostenible. El sol proporciona energía de dos maneras: por calor y por luz; la energía por luz dígase energía solar se transforma en electricidad a través de paneles solares fotovoltaicos, los cuales están formados por grupos de celdas solares que son las encargadas de la transformación a través de la emisión de electrones. Por su parte y dato bien importante es que la generación eléctrica con Energía Solar genera un efecto positivo al medio ambiente al eliminar las emisiones producidas en centrales térmicas.

ENERGÍA SOLAR FOTOVOLTAICA EN CUBA Módulo Fotovoltaico

DISTRIBUCIÓN DE LA RADIACIÓN SOLAR EN CUBA Promedio: 5 k. Wh/m 2 al día 1825 k. Wh/m 2 al año. Esto avala las potencialidades existentes para impulsar el aprovechamiento progresivo y creciente de esta fuente renovable de energía en Cuba.

PROYECCIONES HASTA EL 2030 ØEn 2014 se aprobó la política para el desarrollo de las FRE en Cuba. ØAlcanzar un 24 % de generación en la matriz energética nacional, basada en las fuentes renovables de energía es una de las prioridades del país. (4, 5 % en 2017). ØAlcanzar 700 MW con energía solar fotovoltaica, lo que equivale a una generación de 1050 GWh/año y representa el 3 % de la generación con este tipo de energ. (0, 2 % en 2017). ØInstalar 191 centrales o parques fotovoltaicos conectados al SEN (Sistema electro energético nacional).

PROYECCIONES HASTA EL 2030 MT – 42, 2 MW VC – 35, 1 MW LH – 8, 6 MW AR – 86, 6 MW PR – 47, 9 MW 40 PSFV – 87, 5 MW (EN OPERACIÓN) 37 PSFV – 96, 8 MW (2018) SS – 18, 9 MW CA – 76, 3 MW ZEDM 50 MW 21 PSFV – 150 MW Inv. – Ext. (2018) CM – 11, 6 MW LT – 109, 8 MW CF – 20, 8 MW I. J – 4, 2 MW 6 PSFV Occ – 30 MW 3 PSFV Occ – 25 MW HO – 7, 7 MW 4 PSFV Occ – 20 MW 4 PSFV Occ – 25 MW GR – 18, 8 MW SC – 9, 3 MW GT – 17, 7 MW

Fabricación de Módulos Fotovoltaicos

PROYECCIONES HASTA EL 2030 Amplia Capacidad (15 MW) 2014 -2015 Programa Parques FV. 2012 Amplia Capacidad (10 MW) 2006 -Amplia Capacidad (2 MW) -Electrificación Escuelas, Salas TV Inicio Producción (0. 33 MW) Primer Prototipo 2004 2001 Agosto 2000 INV. +25 MW

Serie Histórica de la Producción de Módulos Fotovoltaicos 18. 00 15. 56 15. 41 16. 00 14. 00 13. 74 MWp 12. 00 10. 00 9. 20 8. 09 8. 00 6. 00 4. 00 2. 00 0. 33 0. 65 0. 42 0. 30 0. 45 1. 38 1. 17 1. 24 1. 10 0. 81 0. 75 0. 42 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 2017 Años

Diagrama de flujo para la fabricación de los Módulos Fotovoltaicos Control de entrada las materias primas Formación de Tiras en la máquina de Soldadura Automática Formación del arreglo Corte automático de láminas Soldadura de las interconexiones Formación del sándwich Inspección del sándwich con el equipo de electroluminiscencia Reparación de módulos Preparación automática de cintas Laminado del sándwich Trimado de los bordes Encintado y preenmarcado Colocación automática del marco Pegado de la caja de conexión Prueba de aislamiento Inspección del módulo enmarcado con el equipo de electroluminiscencia Verificación final del módulo con simulador solar Llenado de la caja de conexión Terminado del módulo fotovoltaico Control final Retrabajo de módulos después de electroluminiscencia

v Soldadura Automática de celdas fotovoltaicas para la formación de ristras • Una ristra está conformada por diez celdas soldadas en serie y cada celda tiene cara positiva y negativa

v Formación del arreglo • Se conforma el arreglo con las tiras de celdas, vidrio, EVA (material encapsulante) y tedlar (material aislante). • La cantidad de tiras a colocar depende la potencia y el formato del módulo a fabricar.

v Soldadura de las Interconexiones • Se interconectan las ristras y se preparan los contactos para la caja de interconexión.

v Inspección del Sándwich en el equipo de electroluminiscencia • Con esta inspección se detectan las posibles microfacturas de las celdas que puedan ocurrir en los pasos anteriores y en caso de existir se retrabajan en los arreglos y de lo contrario pasa al próximo paso.

v Laminado del Sándwich • En este paso se produce el encapsulado del arreglo

v Trimado de los bordes / Encintado y Preenmarcado • En este paso se eliminan los residuos provocados por el laminado • Se coloca la cinta de enmarcado en todo el perímetro del módulo laminado • Se coloca el marco de aluminio en los bordes del módulo.

v Colocación automática del marco • En este paso se cierra el marco de aluminio alrededor del módulo

v Pegado de la caja de interconexión • En este paso se fija la caja de interconexión y se interconecta con el arreglo

v Prueba de aislamiento • En este paso se comprueba el aislamiento entre el marco de aluminio y el circuito eléctrico

v Segunda inspección en el equipo de electroluminiscencia • En este paso se detectan fracturas ocurridas en los pasos de laminado y enmarcado

v Verificación final del módulo en el simulador solar • En este paso se verifica la potencia del módulo y la curva IV.

v Llenado de la caja de interconexión • En este paso se sella la caja de interconexión con resina epóxica para evitar la humedad.

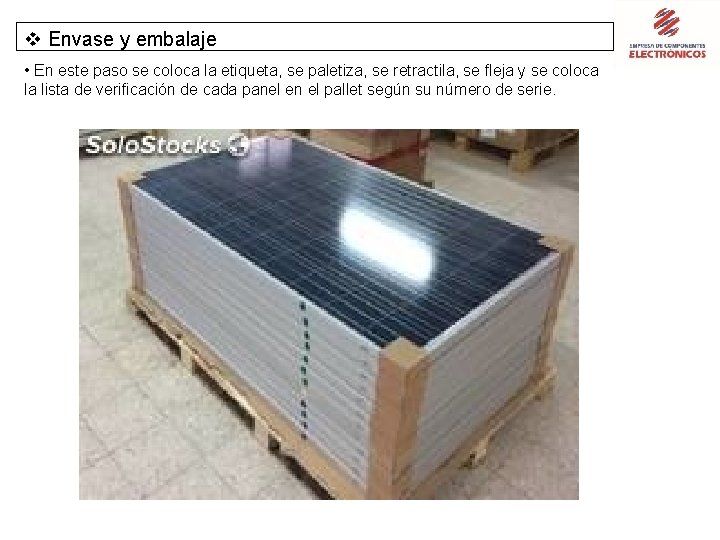

v Envase y embalaje • En este paso se coloca la etiqueta, se paletiza, se retractila, se fleja y se coloca la lista de verificación de cada panel en el pallet según su número de serie.

Otras Aplicaciones de Sistemas Fotovoltaicos Hasta el 2012 las instalaciones fotovoltaicas sumaban menos de 3 MW de potencia: Alrededor de 9000 pequeños sistemas aislados situados en lugares remotos donde no llegaba la red eléctrica nacional: consultorios médicos, escuelas rurales, viviendas y salas de video.

Nuestra empresa ha comercializado sistemas fotovoltaicos aislados para viviendas en zonas rurales de difícil acceso incluidas en el plan de electrificación nacional. 4 AC 110 V TV 1 5 6 7 8 2 3 1 Un panel： 250 Wp，propio del cliente 5 1 cable para lámpara： 6 3 m 2 9 2 baterías： 12 V 100 AH 1 cable para lámpara ： 7 6 m 3 1 set de caja de control： 24 V 300 W 1 cable para lámpara ： 9 m Lámparas T 8 LED 4 8 1 cable para lámpara： 9 12 m 1 cable de conexion de PV ： 10 m 1 cable para lámpara ： 15 m Especificaciones técnicas de los sistemas fotovoltaicos domésticos para Cuba

Otras Aplicaciones de Sistemas Fotovoltaicos SISTEMAS FOTOVOLTAICOS DE INYECCION A LA RED Parqueo de motos eléctricas

Otras Aplicaciones de Sistemas Fotovoltaicos Sistema Solar Fotovoltaico para Inyección a la Red Eléctrica 1 k. Wp por baja tensión.
