ENERGÍA SOLAR
ENERGÍA SOLAR Vamos a ver como se puede aprovechar la energía solar a través de las placas solares.
PLACAS SOLARES PLACAS FOTOVOLTAICAS PLACAS TÉRMICAS
PLACAS SOLARES FOTOVOLTAICAS Las placas solares fotovoltaicas están basadas en la propiedad que algunos materiales disponen cuando una onda incide sobre ellos. Esta propiedad llamada efecto fotovoltaico explica la emisión de electrones cuando la luz incide sobre un material adecuado.
PLACAS SOLARES FOTOVOLTAICAS Como curiosidad se puede decir que Albert Einstein recibió el Premio Nobel por sus estudios sobre el efecto fotoeléctrico y no sobre su teoría de la relatividad, que son sus estudios más conocidos, junto con la famosa fórmula E = mc 2
PLACAS SOLARES FOTOVOLTAICAS (Efecto fotoeléctrico) Cuando una radiación electromagnética llega a una placa, si tiene la energía suficiente será capaz de liberar electrones. Si somos capaces de canalizar estos electrones tendremos una corriente eléctrica.
PLACAS SOLARES FOTOVOLTAICAS (Efecto fotoeléctrico) Todos las sustancias tienen una Energía Umbral. La energía umbarl es la mínima energía con la que debe incidir la luz. La energía de la luz depende de su frecuencia: E = hf
PLACAS SOLARES FOTOVOLTAICAS (Efecto fotoeléctrico) El ejemplo que a diario vemos es el de los ascensores y las células fotoeléctricas. Cuando nos ponemos en medio y cortamos la luz, interrumpinos el paso de electrones que se generan por la extracción de electrones mediante la incidencia de la luz.
PLACAS SOLARES FOTOVOLTAICAS Las placas solares fotovoltaicas se componen de materiales semiconductores. El más habitual es el Silicio.
PLACAS SOLARES TÉRMICAS En este caso las placas solares captan la luz del sol, captan su energía no dejándola salir de la placa y calentando una corriente de agua que circula por la placa

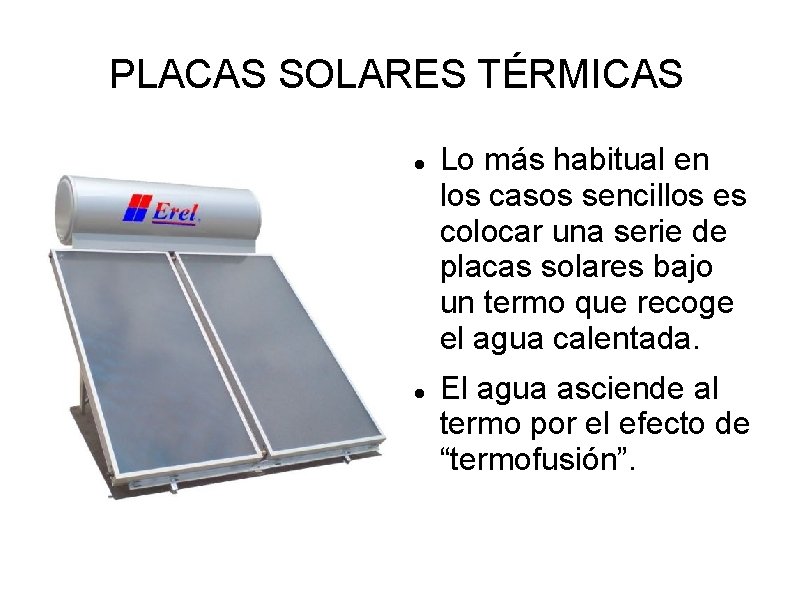

PLACAS SOLARES TÉRMICAS Lo más habitual en los casos sencillos es colocar una serie de placas solares bajo un termo que recoge el agua calentada. El agua asciende al termo por el efecto de “termofusión”.
PLACAS SOLARES TÉRMICAS Un esquema más complejo podría ser el que a la izquierda se muestra, donde entre el termo y la placas hay una distancia. Se puede observar claramente los dos circuitos: El agua fria va a la placa y de ella sale agua caliente.
PROYECTO PLACAS SOLARES Se pretende simular la realización de placas solares para el calentamiento de agua. El concepto es ACS: Agua caliente sanitaria. El agua se usará para agua caliente domética y de calefacción
PROYECTO PLACAS SOLARES Una vez visto en la diapositiva num. 12 un esquema general de una instalación térmica de ACS los elementos que componen el sistema serán:
PROYECTO PLACAS SOLARES Las placas solares Un acumulador Las tuberías con su aislante Panel de control
PROYECTO PLACAS SOLARES Pero existen otros elementos de importancia que no son tan visibles: Vaso de expansión Válvulas de seguridad y antirretorno Termostatos Intercambiadores Bombas de circulación Purgadores etc mucha
PROYECTO PLACAS SOLARES Conceptos a tener en cuenta: Superficie a calentar. Volumen de agua a calentar. Salto de temperatura del agua. Longitud y latitud (Fundamentalmente la latitud)
PROYECTO PLACAS SOLARES Calor específico del agua: El calor específico indica la cantidad de energía (calor) que debemos dar a un gramo de agua para que su temperatura aumente 1 ºC Q = ce • m • ΔT
PROYECTO PLACAS SOLARES HOJA DE CARGA Una hoja de carga es una tabla donde se visualizan las personas que van a usar la vivienda, la temperatura del agua, el salto térmico, el volumen de agua usado y las necesidades energéticas. Por convenio se estipula a 45 el ACS y 40 litros el consumo de agua por persona y día. Todos los datos se desdoblan por meses.
PROYECTO PLACAS SOLARES EJEMPLO HOJA DE CARGA
PROYECTO PLACAS SOLARES SÍMBOLOS
PROYECTO PLACAS SOLARES SÍMBOLOS
PROYECTO PLACAS SOLARES SÍMBOLOS
PROYECTO PLACAS SOLARES SÍMBOLOS
PROYECTO PLACAS SOLARES SÍMBOLOS
PROYECTO PLACAS SOLARES SÍMBOLOS
PROYECTO PLACAS SOLARES SÍMBOLOS
PROYECTO PLACAS SOLARES SÍMBOLOS
PROYECTO PLACAS SOLARES SÍMBOLOS
PROYECTO PLACAS SOLARES
PROYECTO PLACAS SOLARES
PROYECTO PLACAS SOLARES
PROYECTO PLACAS SOLARES TEMPERATURA MEDIA MENSUAL DE LA RED DEL AGUA
PROYECTO PLACAS SOLARES RADIACIÓN DIARIA Y MENSUAL EN LA CIUDAD DE MADRID CON LAS PLACAS INCLINADAS 60º
