DMAIC 기본 Tools A-1. 그래프 분석 SAMSUNG Six Sigma Academy 그래프분석 - 1 Rev. 1 - 0312

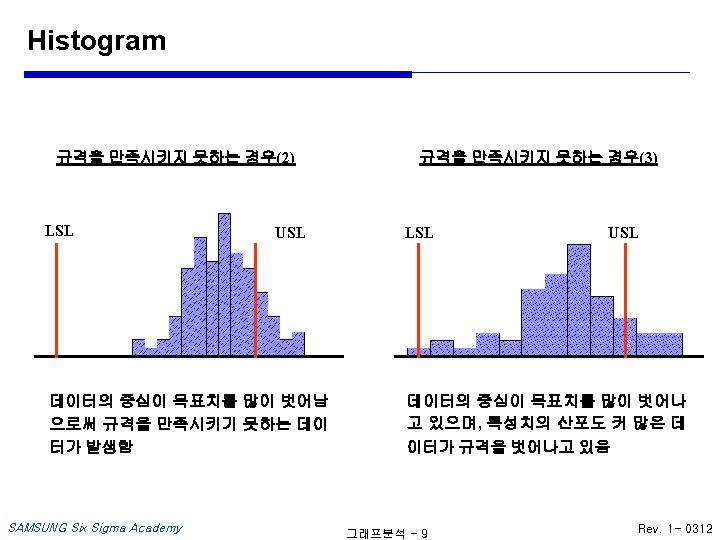

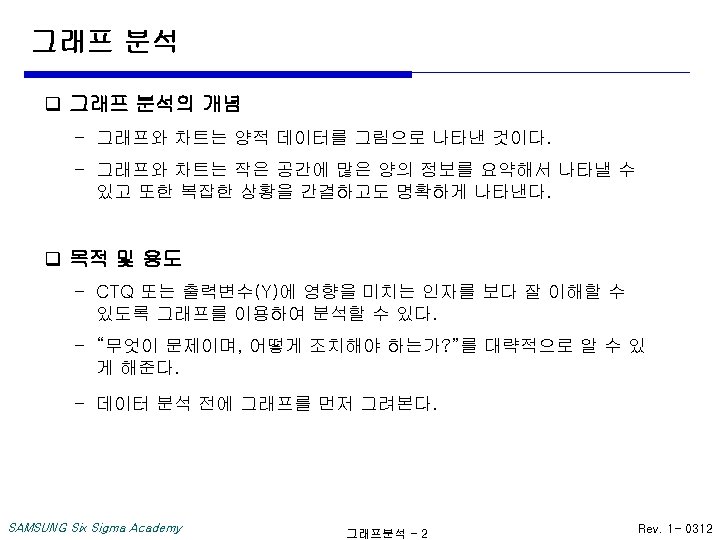

Histogram q 데이터의 구간을 구분하여 분포형태와 중심위치 및 산포를 보여 주 며 막대 그래프와는 달리 연속형 자료에 대한 분포모양을 볼 수 있다. 예제 1 다음은 어떤 플라스틱 제품의 인장강도에 미치는 원인들을 찾기 위해 우선 반응온도를 조사한 데이터이다. 데이터를 이용하여 히스토그램을 작성하여 보자. 35. 1981 33. 9015 33. 5145 34. 9771 36. 2131 36. 0891 35. 6352 34. 4051 34. 3717 35. 2188 35. 4727 33. 7525 34. 2916 34. 7394 35. 8707 36. 3496 35. 3812 34. 1875 34. 4132 35. 0004 35. 0595 34. 0051 34. 4985 35. 1947 35. 9832 36. 0549 35. 0877 34. 5096 34. 7903 34. 9291 34. 9729 34. 1707 34. 1336 35. 1619 36. 1740 36. 1022 34. 8158 34. 3182 34. 9028 35. 5452 35. 0336 33. 9961 34. 1674 35. 3287 36. 2067 35. 7226 34. 8197 34. 0066 34. 1018 35. 6916 34. 8429 34. 4750 34. 4210 35. 3215 36. 3826 36. 0135 34. 2750 33. 9709 34. 1923 35. 6217 34. 7256 34. 4570 34. 2714 35. 7153 36. 3475 35. 6486 34. 7564 34. 1441 34. 2105 35. 9447 34. 4073 34. 0926 34. 9350 35. 9855 35. 6419 35. 5985 34. 7606 34. 3071 34. 7218 35. 8260 (반응온도. mtw) SAMSUNG Six Sigma Academy 그래프분석 - 5 Rev. 1 - 0312

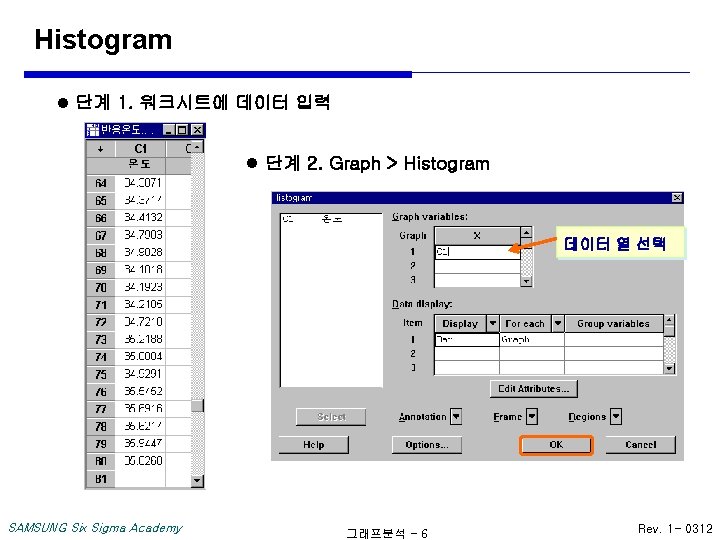

Histogram l 단계 1. 워크시트에 데이터 입력 l 단계 2. Graph > Histogram 데이터 열 선택 SAMSUNG Six Sigma Academy 그래프분석 - 6 Rev. 1 - 0312

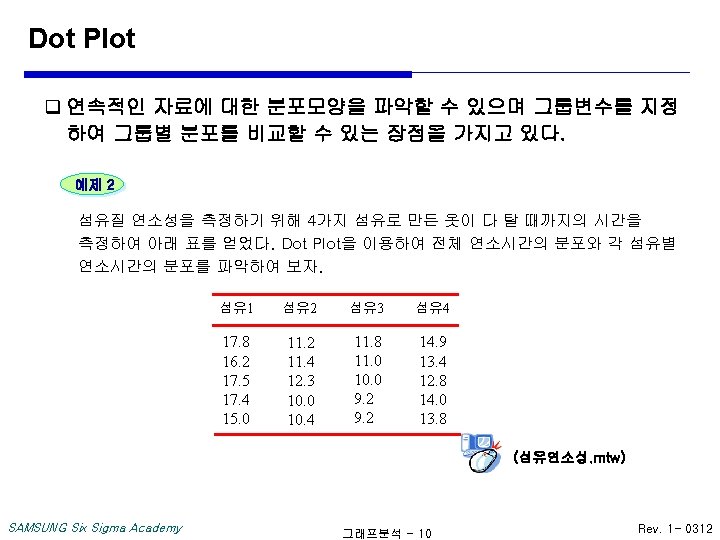

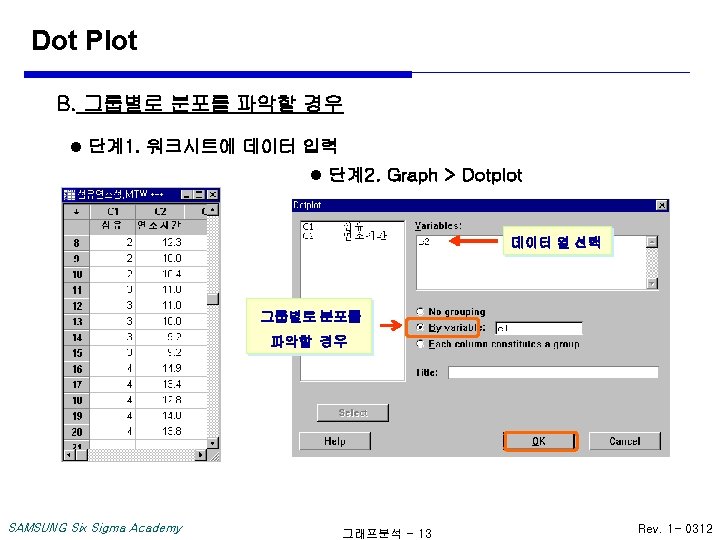

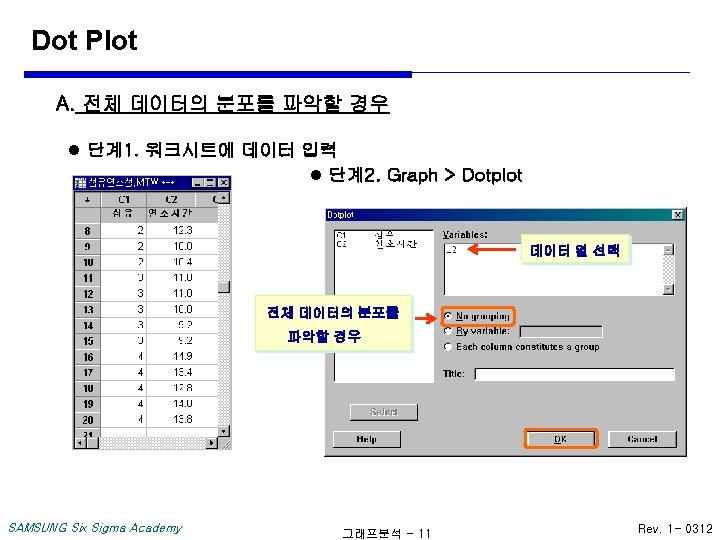

Box Plot l 단계1. 워크시트에 데이터 입력 l 단계2. Graph > Boxplot X, Y 변수 열 선택 (섬유연소성. mtw) SAMSUNG Six Sigma Academy 그래프분석 - 16 Rev. 1 - 0312

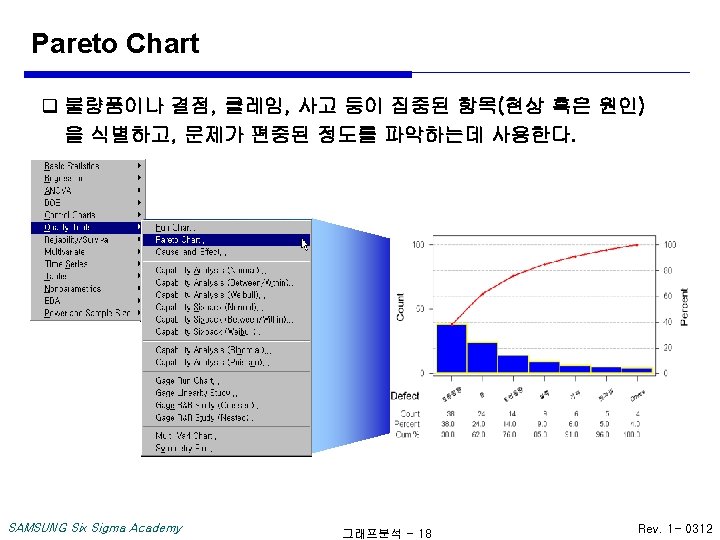

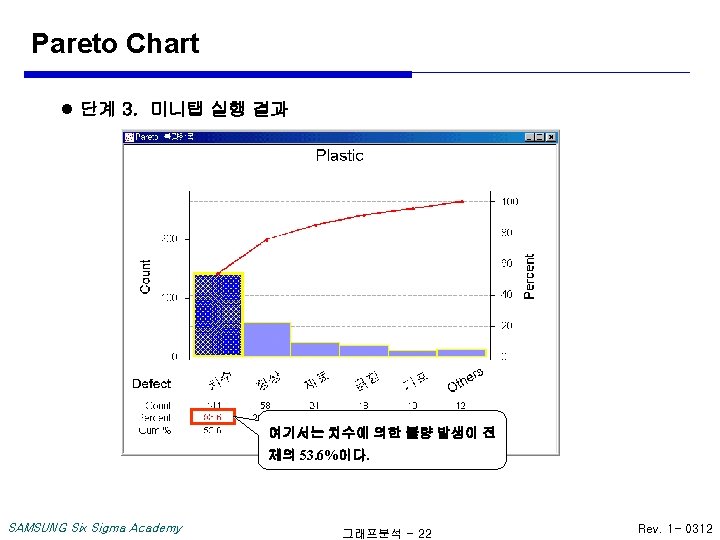

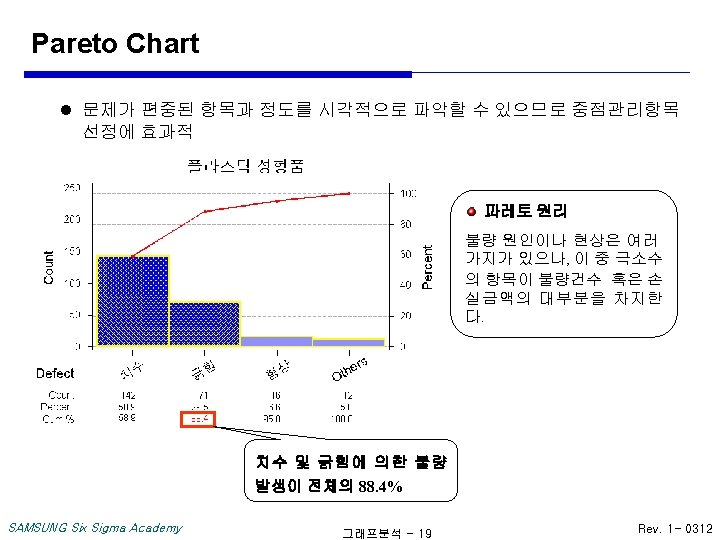

Pareto Chart l 단계2. Stat > Quality Tools > Pareto Chart • Chart defects table 을 선택 - Labels in 란에 항목 - Frequencies in 란에 빈도 에 해당하는 열을 선택 Pareto Chart의 제목 SAMSUNG Six Sigma Academy 그래프분석 - 21 Rev. 1 - 0312

Pie Chart l 단계 3. 미니탭 실행 결과 SAMSUNG Six Sigma Academy 그래프분석 - 25 Rev. 1 - 0312

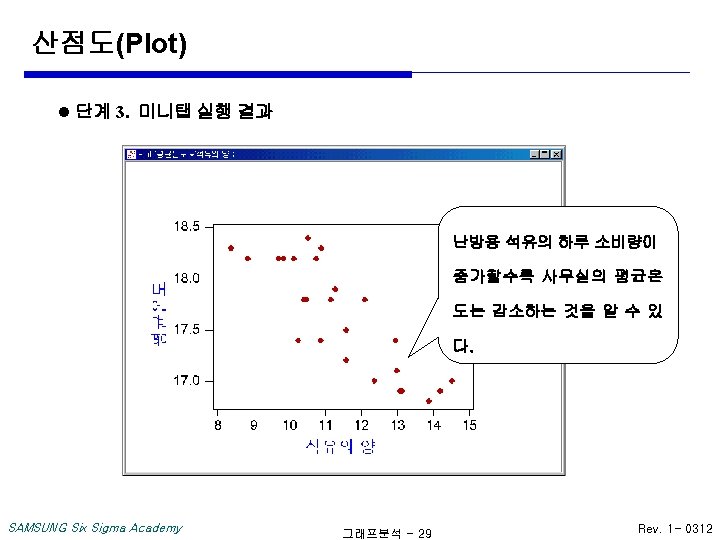

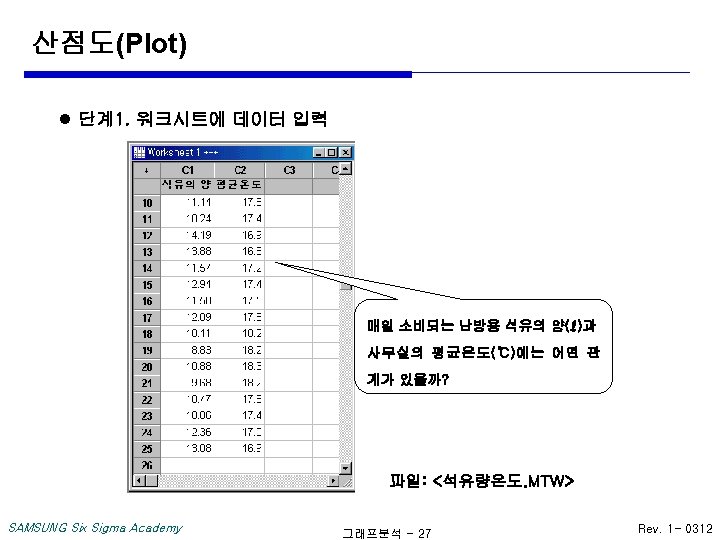

산점도(Plot) l 단계2. Graph > Plot 변수 입력 SAMSUNG Six Sigma Academy 그래프분석 - 28 Rev. 1 - 0312

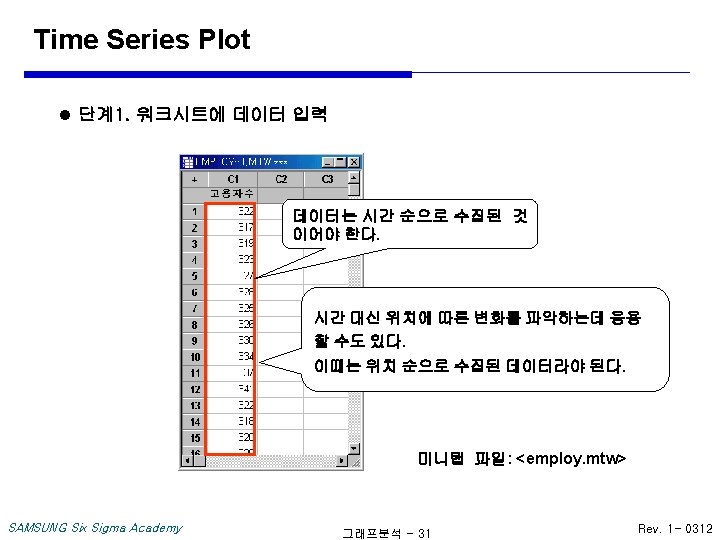

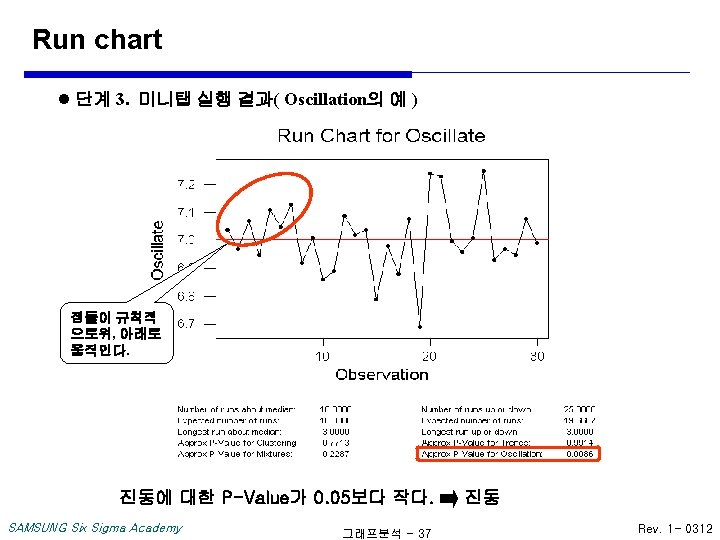

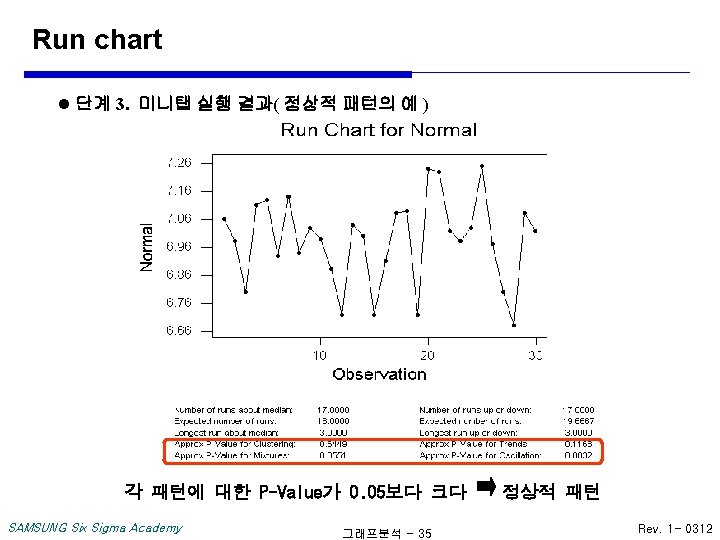

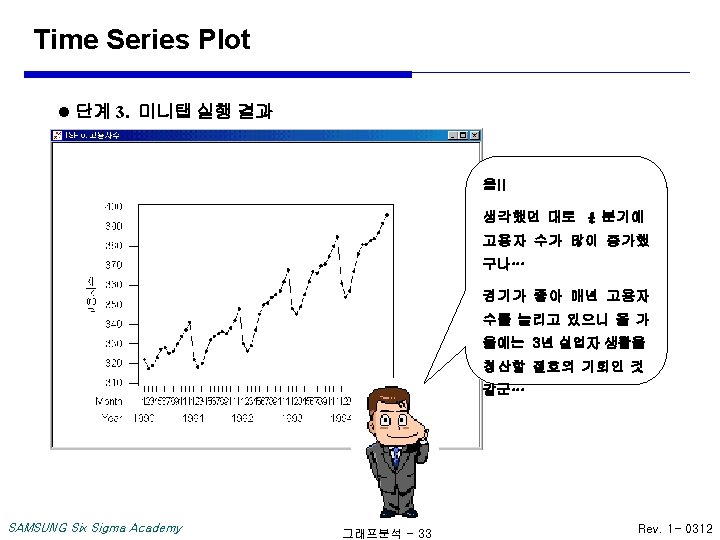

Time Series Plot l 단계2. Graph > Time Series Plot Date/time Stamp : Date/Time 형태의 열 선택 Calendar : 시간 간격을 지정 Y 변수 열 선택 시작 시점 지정 SAMSUNG Six Sigma Academy 그래프분석 - 32 Rev. 1 - 0312
