Dlouhé Stráně Centrum pro virtuální a moderní metody a formy vzdělávání na Obchodní akademii T. G. Masaryka, Kostelec nad Orlicí Zeměpis – 1. ročník 1

DLOUHÉ STRÁNĚ - oprava horní nádrže

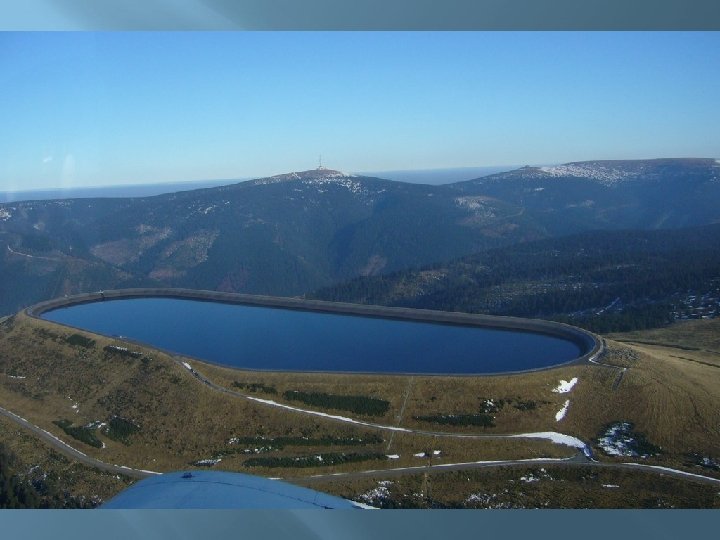

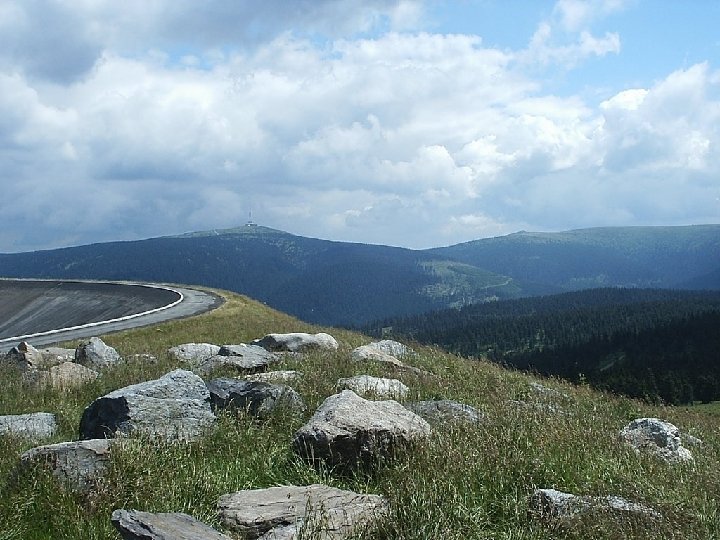

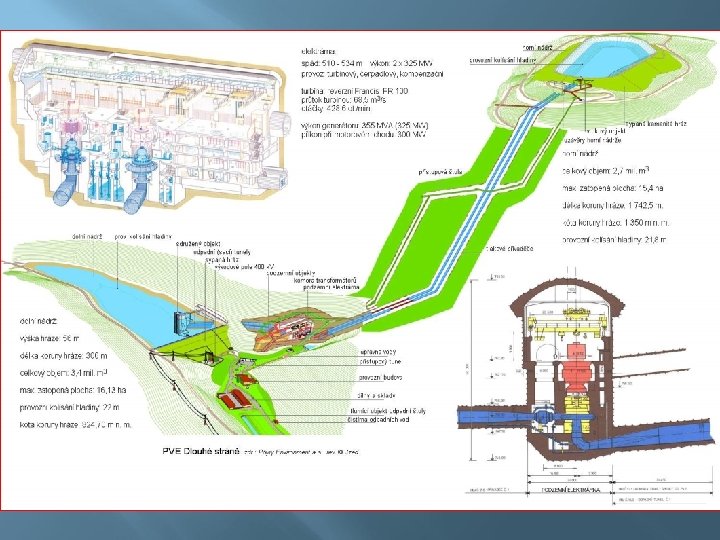

Přečerpávací vodní elektrárma Dlouhé Stráně se v roce 2005 zařadila mezi 7 největších divů České republiky (zdroj: idnes. cz). Stanula tak mezi nejvýznamnějšími českými památkami jako jsou hrad Karlštejn, Pražský hrad nebo zámek Hluboká. V samotném finále hlasovací soutěže se stala dokonce největším Divem České republiky, když pro ni hlasovalo celkem 119 158 občanů. 1 - horní nádrž 1 350 m n. m. (kóta koruny hráze) 2 - dolní nádrž 824, 7 m n. m. (kóta koruny hráze) 2

Ø Ø Leží na Moravě, v katastru obce Loučná nad Desnou, v okrese Šumperk. Elektrárna má tři "nej": největší reverzní vodní turbínu v Evropě - 325 MW, elektrárnu s největším spádem v České republice - 510, 7 m a největší instalovaný výkon v ČR - 2 x 325 MW. Elektrárna plní v elektrizační soustavě několik významných funkcí - statickou, dynamickou a kompenzační. Statickou funkcí se rozumí přeměna nadbytečné energie v soustavě na energii špičkovou - v době přebytku elektrické energie v síti (především v noci) se voda čerpá z dolní nádrže do horní a ve špičkách, v době nedostatku elektřiny, se v turbínovém režimu vyrábí elektrický proud. Dynamickou funkcí přečerpávací vodní elektrárny se rozumí schopnost plnit funkci výkonové rezervy systému, vyrábět regulační výkon a energii a podílet se na řízení kmitočtu soustavy. Kompenzační provoz slouží k regulaci napětí v soustavě. Výstavba elektrárny byla zahájena v květnu 1978. Na počátku osmdesátých let však byla z rozhodnutí centrálních orgánů převedena do útlumového programu. V roce 1985 došlo k modernizaci projektu a po roce 1989 bylo rozhodnuto stavbu dokončit. Elektrárna je řešena jako podzemní dílo. Obě soustrojí jsou umístěna v podzemí, v kaverně o rozměrech 87, 5 x 25, 5 x 50 m. Souběžně s kavernou turbín se v podzemí nachází komora transformátorů, která má rozměry 115 x 16 x 21, 7 m. V této komoře jsou dva blokové trojfázové transformátory, rozvodny 22 k. V a další zařízení.

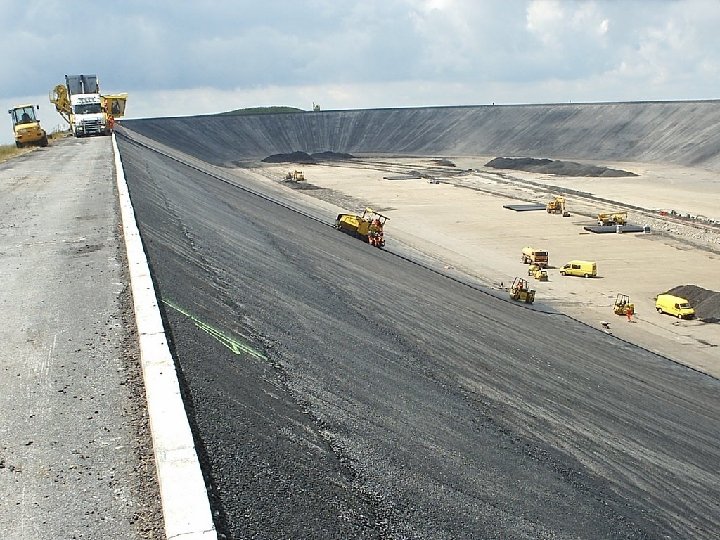

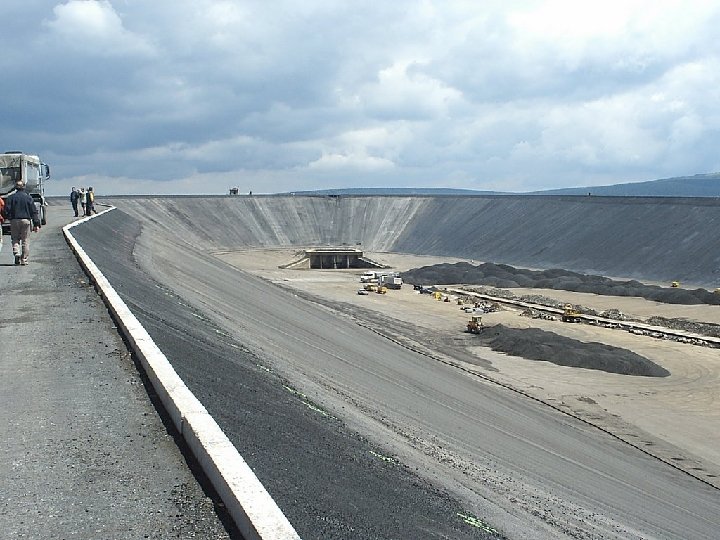

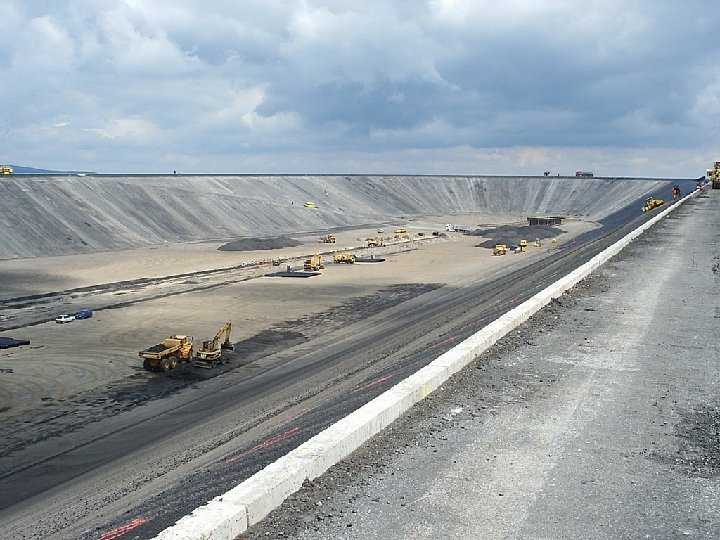

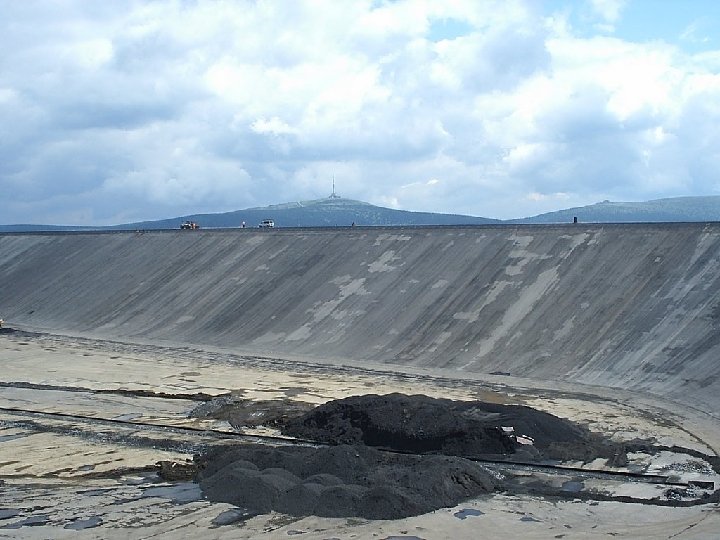

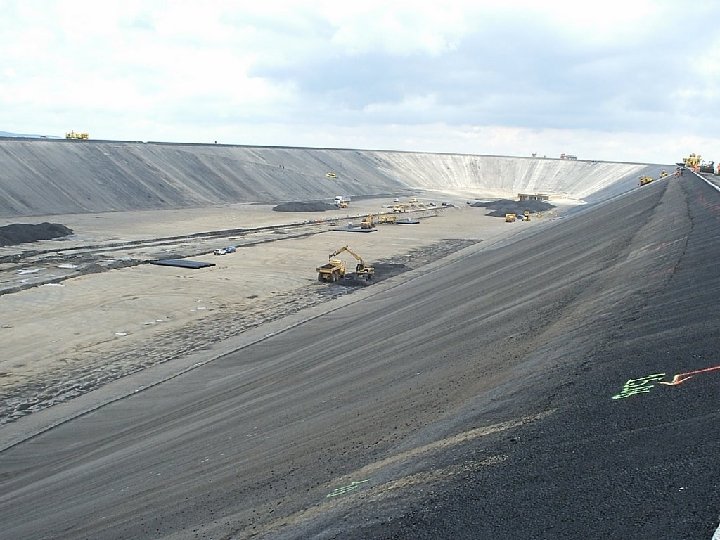

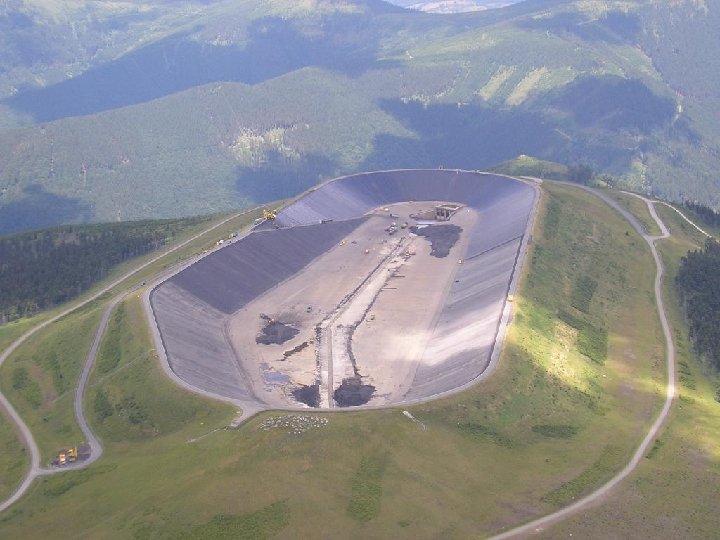

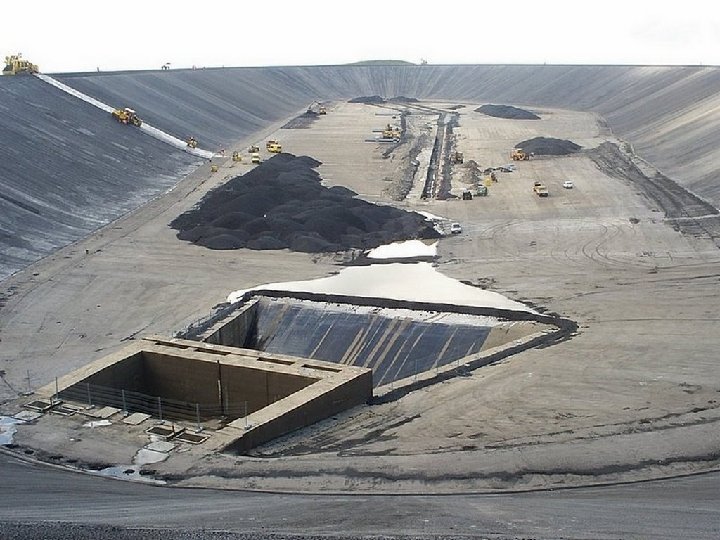

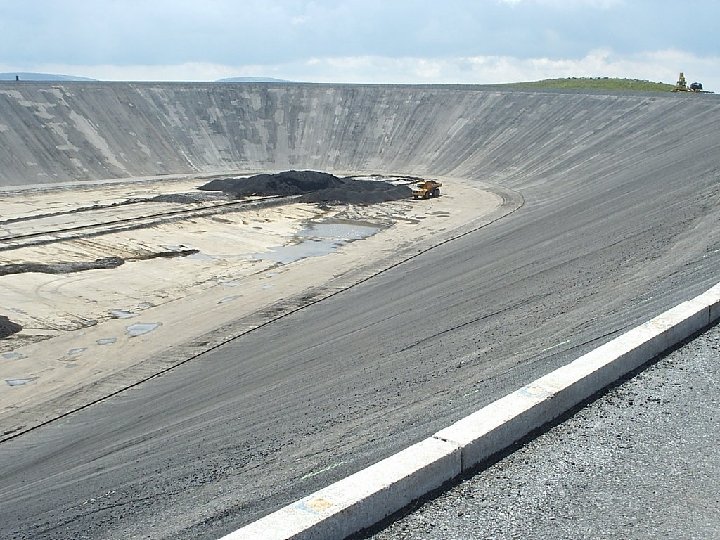

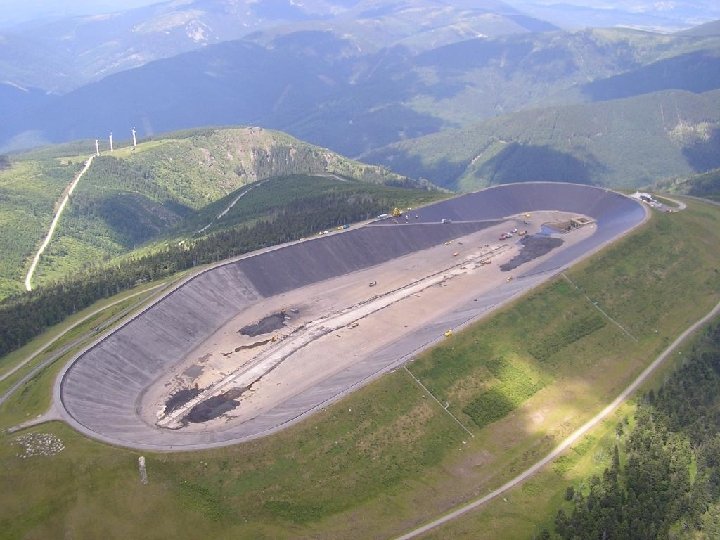

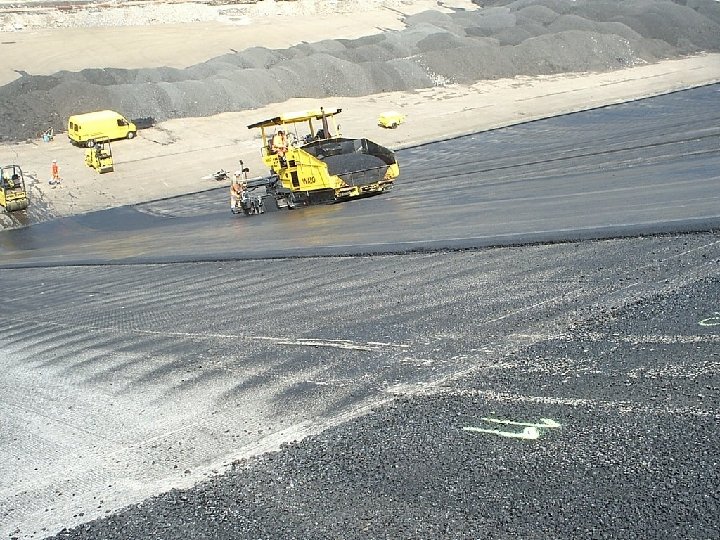

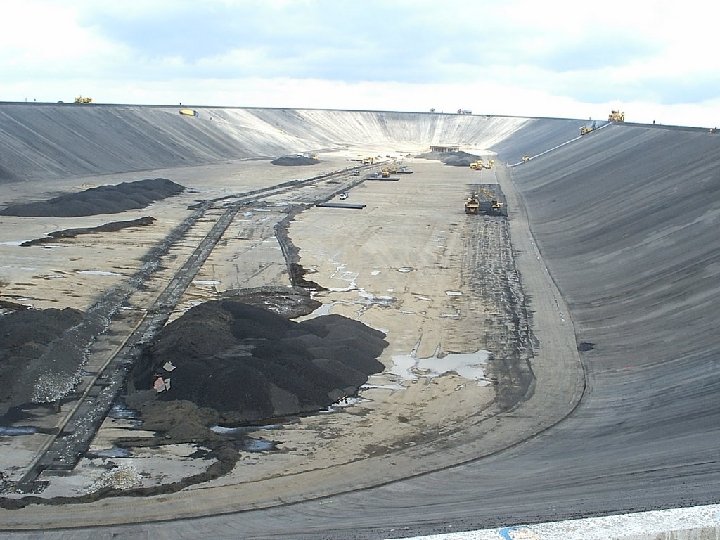

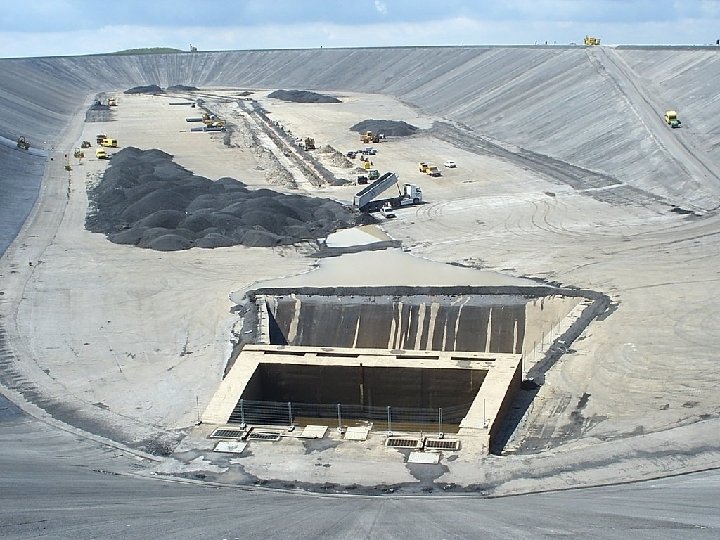

v v V roce 2001 bylo zjištěno bodové narušení těsnící vrstvy asfaltobetonového pláště. Postupem času nabývalo narušení na významu a dosahovalo řádově desetitisíců bodů, což bylo důvodem pro svolání mimořádné schůzky v květnu 2002. I přes výrazné zhoršení stavu těsnění se průsakový režim nezměnil. Bylo rozhodnuto o zahájení zkušební sanace porušených míst a došlo k navýšení četnosti kontrol stavu pláště a průsaků v drenážním systému. Roku 2003 bylo rozhodnuto o realizaci generální opravy. V letech 2002 a 2006 byly prováděny různými technologickými postupy provizorní sanace nejvíce porušených míst. Stav horní nádrže nikdy nedospěl do havarijního stavu. V roce 2005 byla vyhlášena veřejná obchodní soutěž na výběr zhotovitele opravy. Ze dvou uchazečů byla vybrána švýcarská firma WALO (jen dvě firmy v Evropě mají know how a technologické zařízení k provedení tohoto druhu opravy) - stroje musí být mj. schopné pokládat vrstvu asfaltu na velmi šikmém svahu (o sklonu 1: 2). Následující rok došlo k uzavření kontraktu na opravu a provedeny přípravné projekční práce. 1. 6. 2007 byly zahájeny práce na zařízení staveniště, opravě nádrže a 15. 6. byla nádrž kompletně vypuštěna. Rekonstrukce horní nádrže vodní přečerpávací elektrárny Dlouhé Stráně skončila 19. srpna 2007. „Samotná oprava horní nádrže elektrárny spočívala v odfrézování 8 -10 cm stávající těsnící vrstvy asfaltobetonového pláště na svazích nádrže a položením nové vrstvy o stejné výšce. Celkem jde o 8 tisíc m 3 směsi, což představuje 20 tisíc tun materiálu a plochu 100 tisíc m 2.
