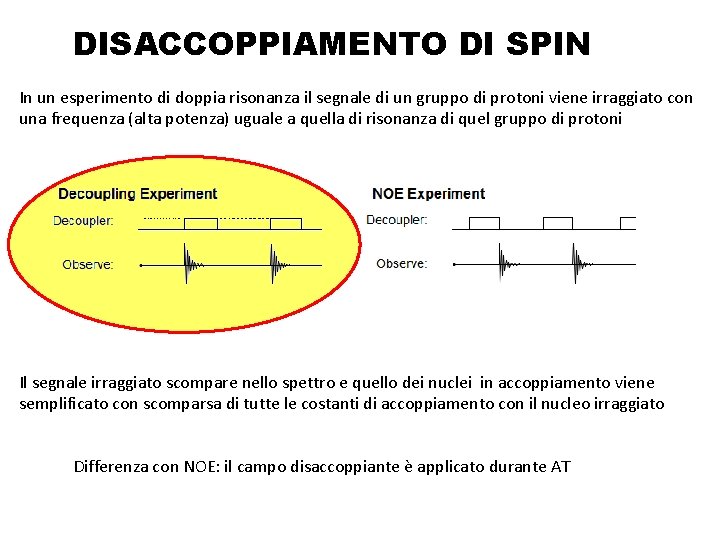

DISACCOPPIAMENTO DI SPIN In un esperimento di doppia risonanza il segnale di un gruppo di protoni viene irraggiato con una frequenza (alta potenza) uguale a quella di risonanza di quel gruppo di protoni Il segnale irraggiato scompare nello spettro e quello dei nuclei in accoppiamento viene semplificato con scomparsa di tutte le costanti di accoppiamento con il nucleo irraggiato Differenza con NOE: il campo disaccoppiante è applicato durante AT

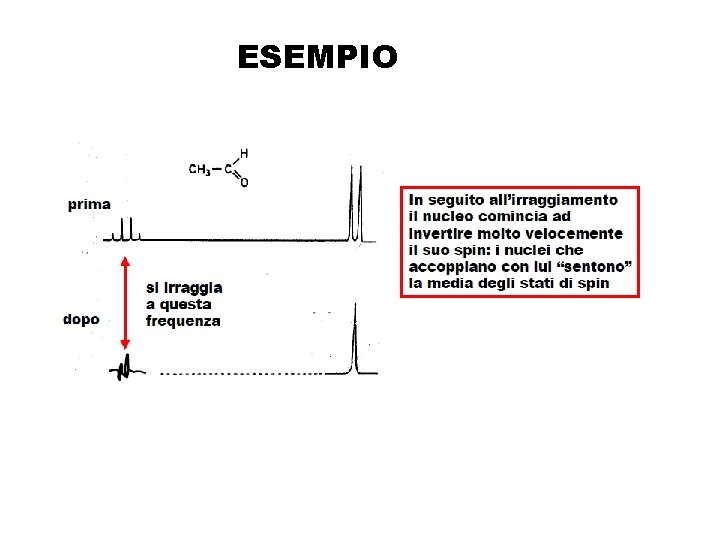

ESEMPIO

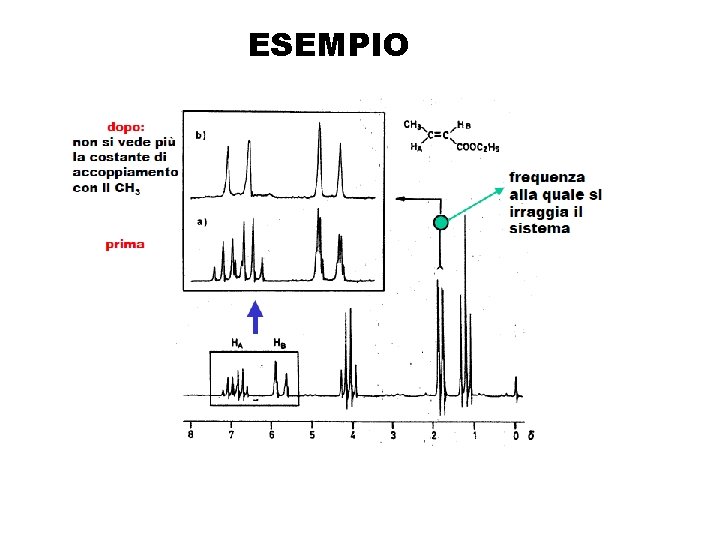

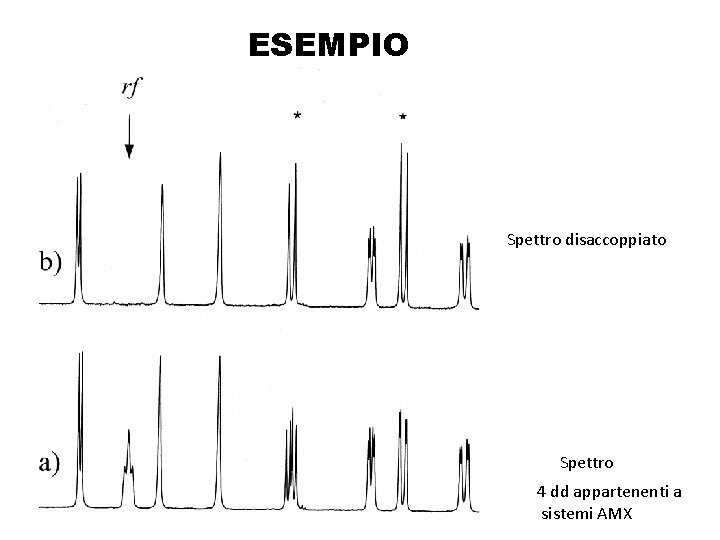

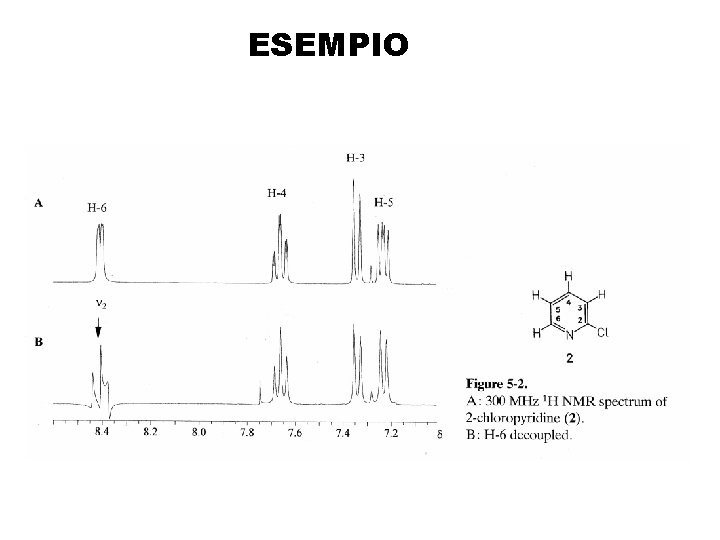

ESEMPIO Spettro disaccoppiato Spettro 4 dd appartenenti a sistemi AMX

ESEMPIO

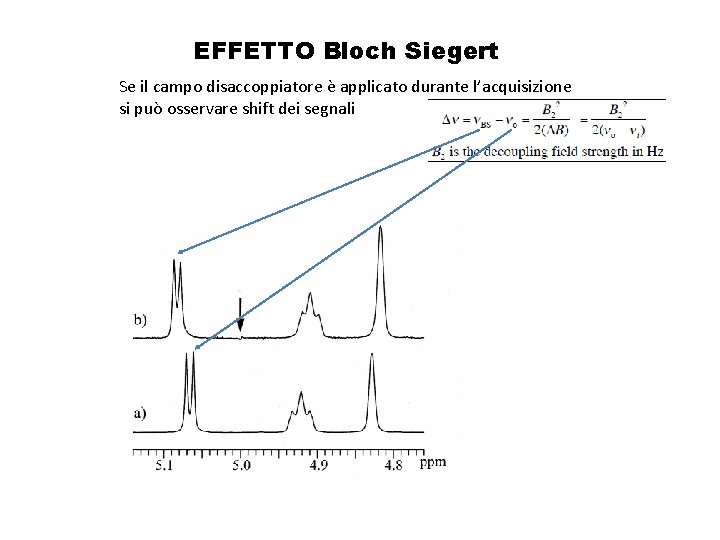

EFFETTO Bloch Siegert Se il campo disaccoppiatore è applicato durante l’acquisizione si può osservare shift dei segnali

ESEMPIO

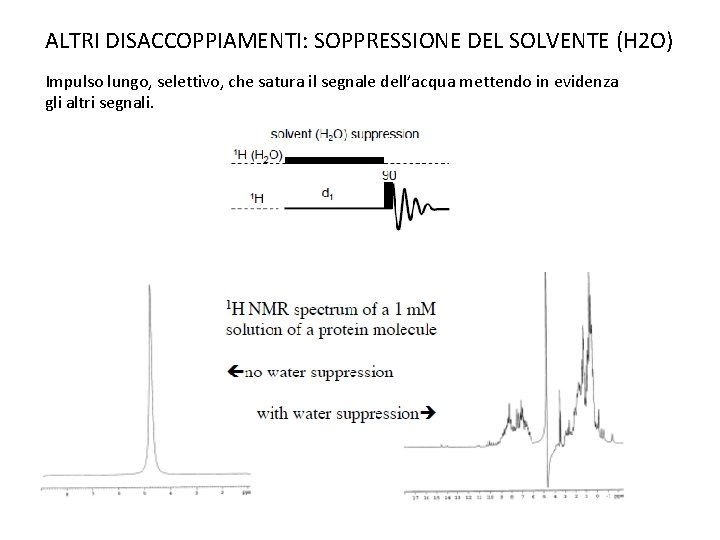

ALTRI DISACCOPPIAMENTI: SOPPRESSIONE DEL SOLVENTE (H 2 O) Impulso lungo, selettivo, che satura il segnale dell’acqua mettendo in evidenza gli altri segnali.

13 C NMR DISACCOPPIAMENTO ETERONUCLEARE 13 C{H}

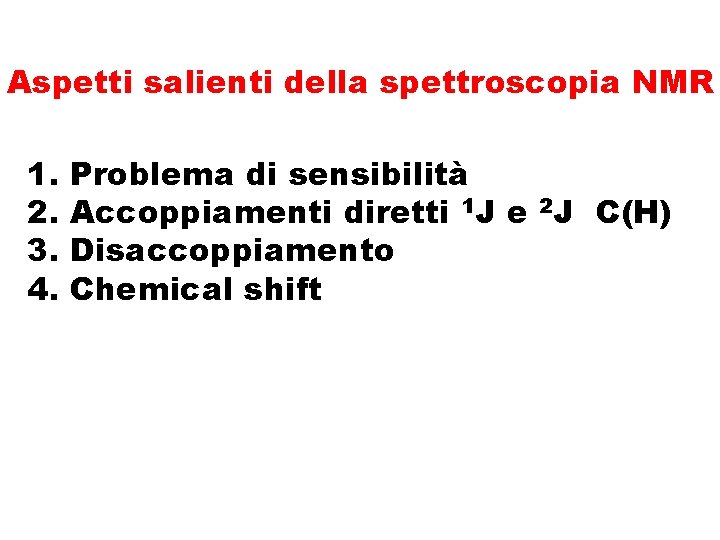

Aspetti salienti della spettroscopia NMR 1. 2. 3. 4. Problema di sensibilità Accoppiamenti diretti 1 J e 2 J C(H) Disaccoppiamento Chemical shift

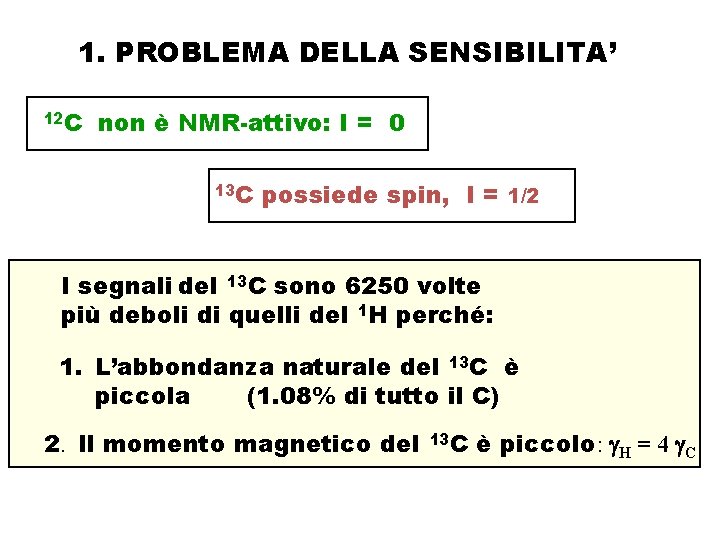

1. PROBLEMA DELLA SENSIBILITA’ 12 C non è NMR-attivo: I = 0 13 C possiede spin, I = 1/2 I segnali del 13 C sono 6250 volte più deboli di quelli del 1 H perché: 1. L’abbondanza naturale del 13 C è piccola (1. 08% di tutto il C) 2. Il momento magnetico del 13 C è piccolo: g. H = 4 g. C

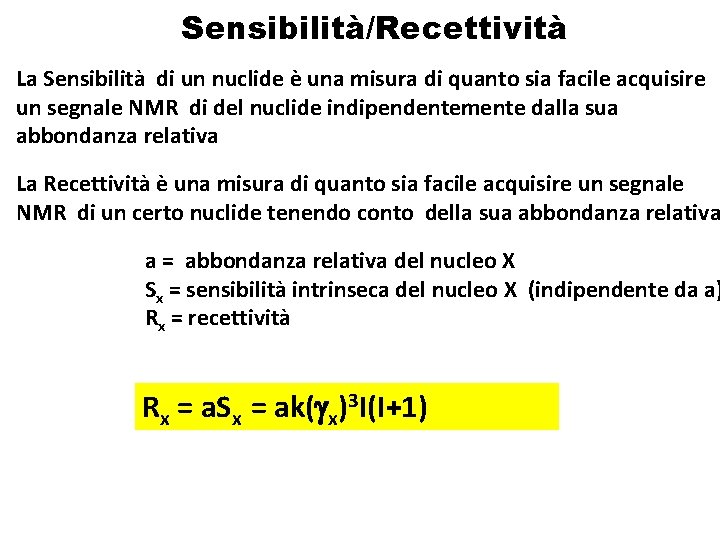

Sensibilità/Recettività La Sensibilità di un nuclide è una misura di quanto sia facile acquisire un segnale NMR di del nuclide indipendentemente dalla sua abbondanza relativa La Recettività è una misura di quanto sia facile acquisire un segnale NMR di un certo nuclide tenendo conto della sua abbondanza relativa a = abbondanza relativa del nucleo X Sx = sensibilità intrinseca del nucleo X (indipendente da a) Rx = recettività Rx = a. Sx = ak(gx)3 I(I+1)

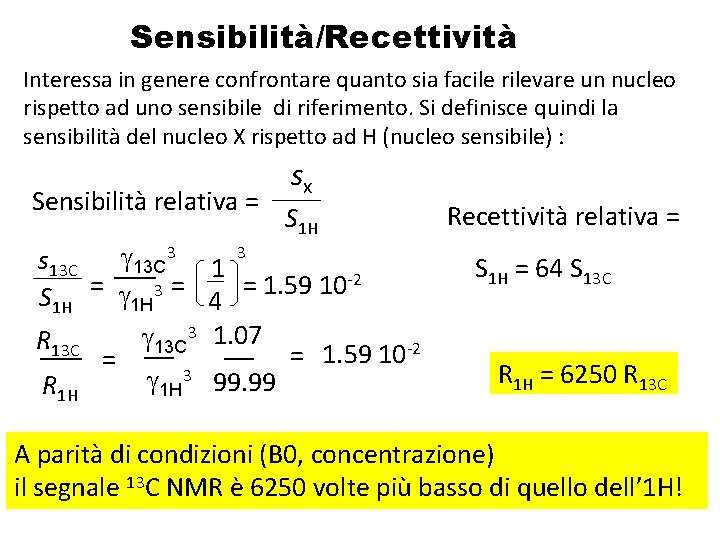

Sensibilità/Recettività Interessa in genere confrontare quanto sia facile rilevare un nucleo rispetto ad uno sensibile di riferimento. Si definisce quindi la sensibilità del nucleo X rispetto ad H (nucleo sensibile) : Sensibilità relativa = g 13 C 3 s 13 C S 1 H = g 1 H 3 = g 13 C 3 R 13 C = g 1 H 3 R 1 H 3 sx S 1 H 1 = 1. 59 10 -2 4 1. 07 = 1. 59 10 -2 99. 99 Recettività relativa = S 1 H = 64 S 13 C R 1 H = 6250 R 13 C A parità di condizioni (B 0, concentrazione) il segnale 13 C NMR è 6250 volte più basso di quello dell’ 1 H!

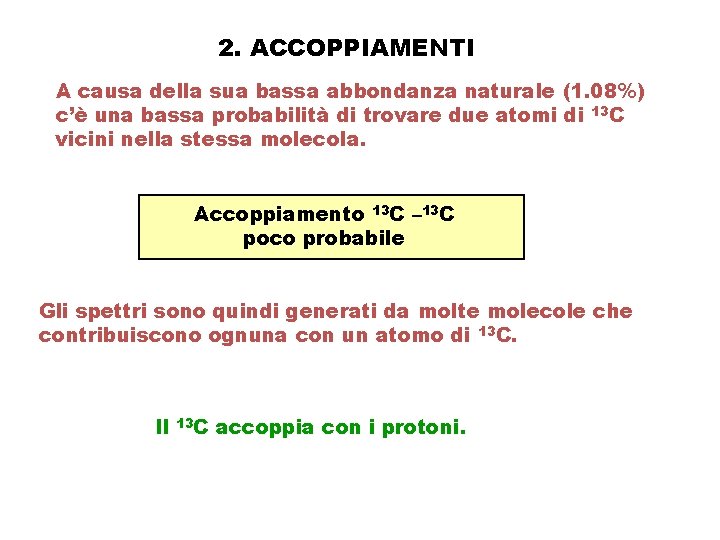

2. ACCOPPIAMENTI A causa della sua bassa abbondanza naturale (1. 08%) c’è una bassa probabilità di trovare due atomi di 13 C vicini nella stessa molecola. Accoppiamento 13 C – 13 C poco probabile Gli spettri sono quindi generati da molte molecole che contribuiscono ognuna con un atomo di 13 C. Il 13 C accoppia con i protoni.

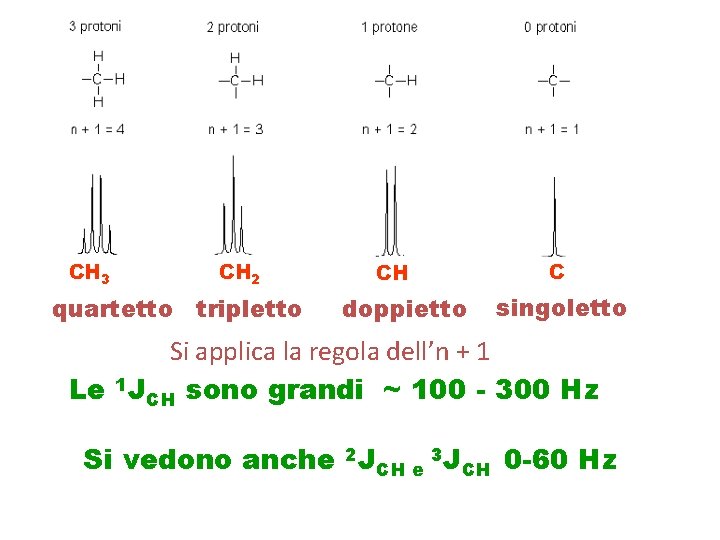

CH 3 CH 2 quartetto tripletto CH doppietto C singoletto Si applica la regola dell’n + 1 Le 1 JCH sono grandi ~ 100 - 300 Hz Si vedono anche 2 JCH e 3 JCH 0 -60 Hz

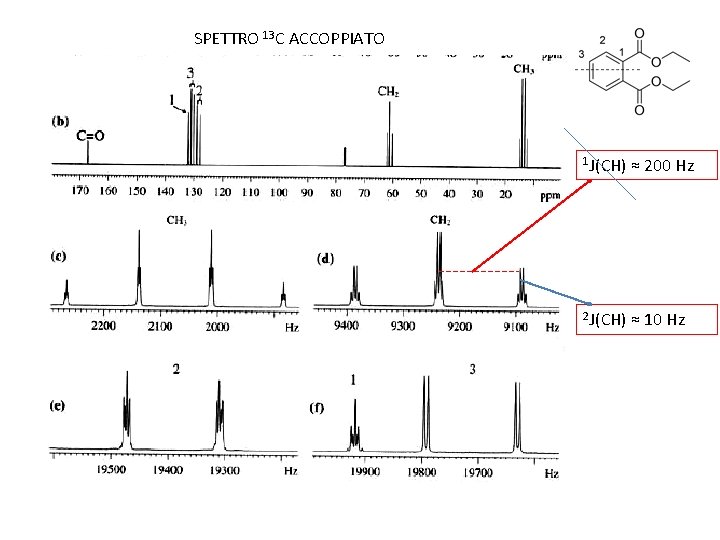

SPETTRO 13 C ACCOPPIATO 1 J(CH) ≈ 200 Hz 2 J(CH) ≈ 10 Hz

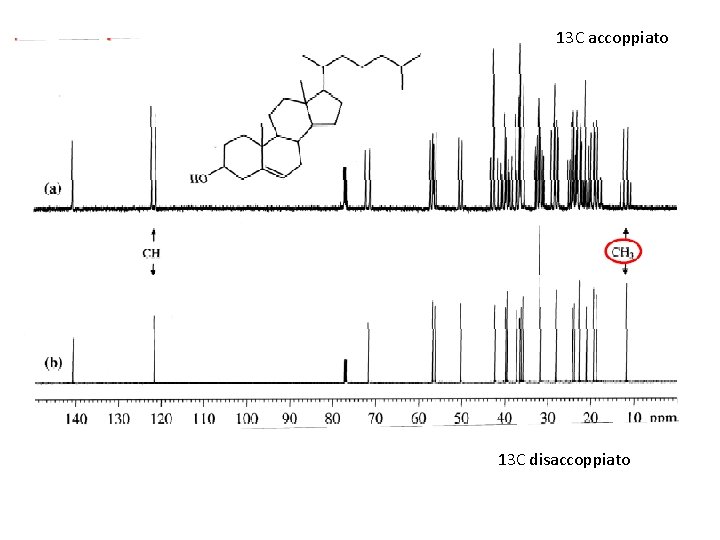

13 C accoppiato 13 C disaccoppiato

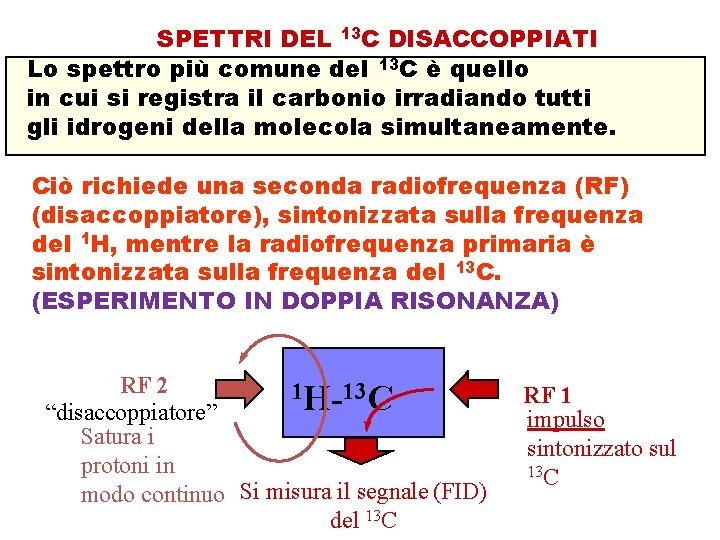

SPETTRI DEL 13 C DISACCOPPIATI Lo spettro più comune del 13 C è quello in cui si registra il carbonio irradiando tutti gli idrogeni della molecola simultaneamente. Ciò richiede una seconda radiofrequenza (RF) (disaccoppiatore), sintonizzata sulla frequenza del 1 H, mentre la radiofrequenza primaria è sintonizzata sulla frequenza del 13 C. (ESPERIMENTO IN DOPPIA RISONANZA) RF 2 1 H-13 C “disaccoppiatore” Satura i protoni in modo continuo Si misura il segnale (FID) del 13 C RF 1 impulso sintonizzato sul 13 C

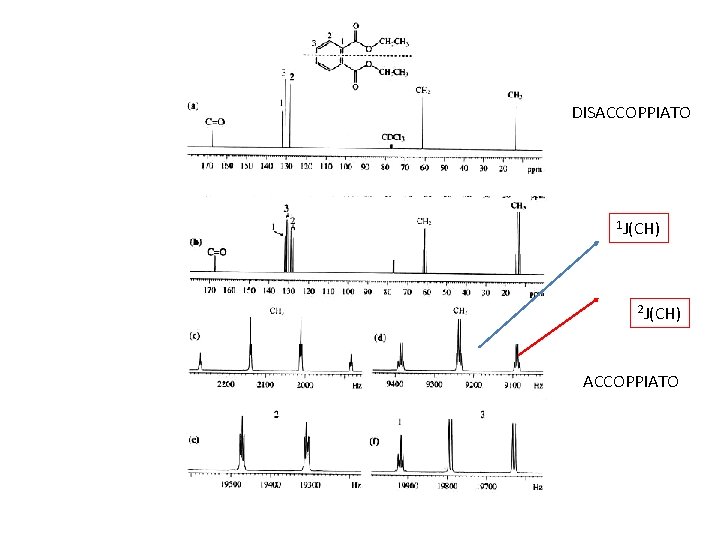

DISACCOPPIATO 1 J(CH) 2 J(CH) ACCOPPIATO

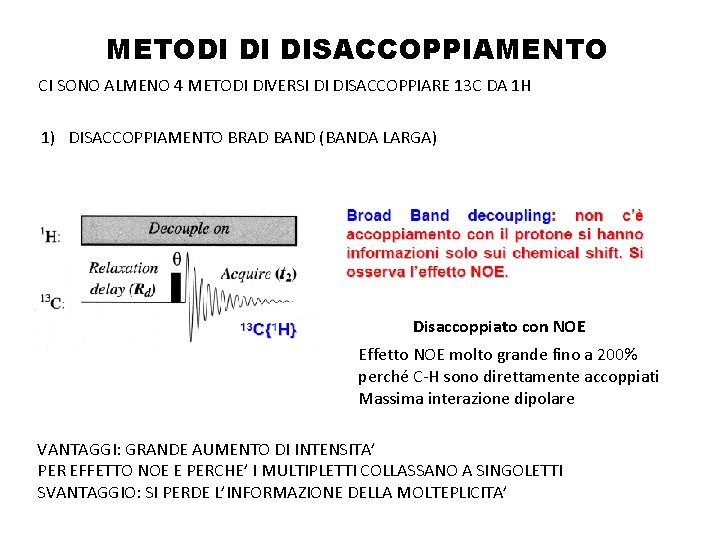

METODI DI DISACCOPPIAMENTO CI SONO ALMENO 4 METODI DIVERSI DI DISACCOPPIARE 13 C DA 1 H 1) DISACCOPPIAMENTO BRAD BAND (BANDA LARGA) Disaccoppiato con NOE Effetto NOE molto grande fino a 200% perché C-H sono direttamente accoppiati Massima interazione dipolare VANTAGGI: GRANDE AUMENTO DI INTENSITA’ PER EFFETTO NOE E PERCHE’ I MULTIPLETTI COLLASSANO A SINGOLETTI SVANTAGGIO: SI PERDE L’INFORMAZIONE DELLA MOLTEPLICITA’

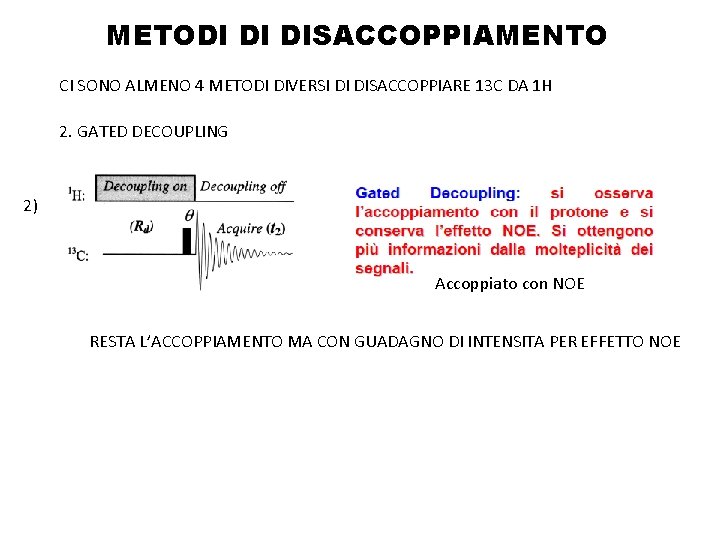

METODI DI DISACCOPPIAMENTO CI SONO ALMENO 4 METODI DIVERSI DI DISACCOPPIARE 13 C DA 1 H 2. GATED DECOUPLING 2) Accoppiato con NOE RESTA L’ACCOPPIAMENTO MA CON GUADAGNO DI INTENSITA PER EFFETTO NOE

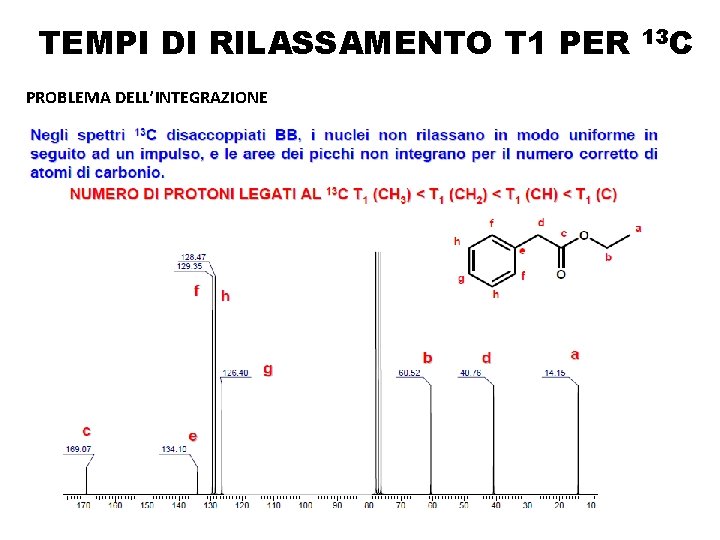

TEMPI DI RILASSAMENTO T 1 PER PROBLEMA DELL’INTEGRAZIONE 13 C

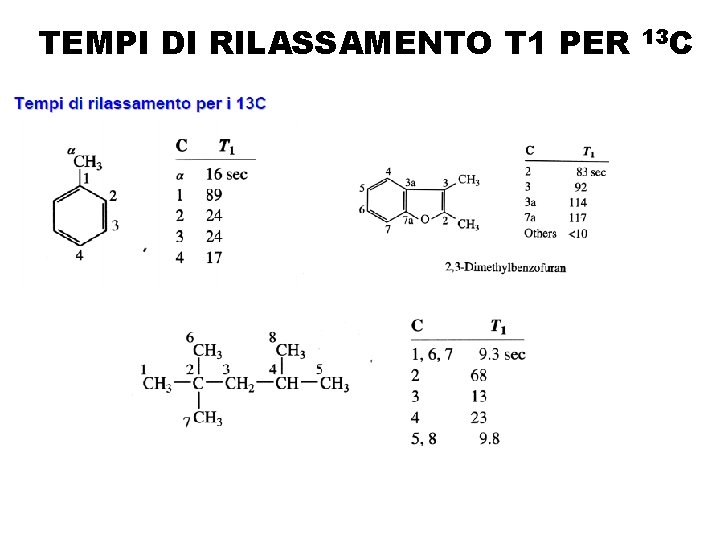

TEMPI DI RILASSAMENTO T 1 PER 13 C

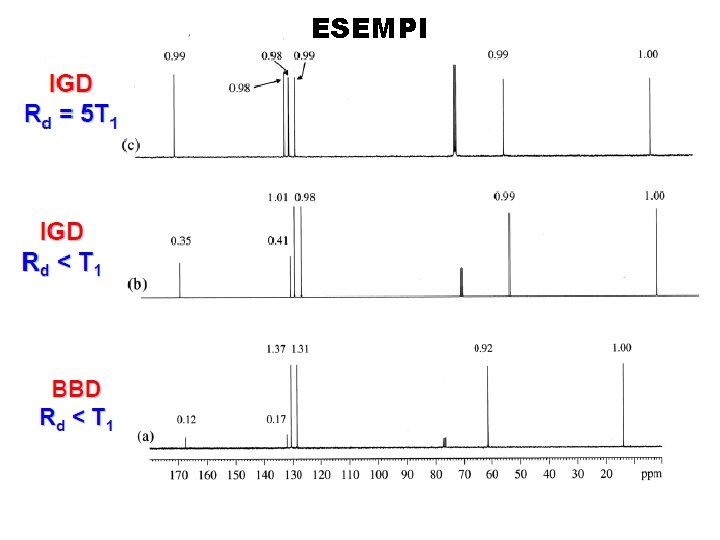

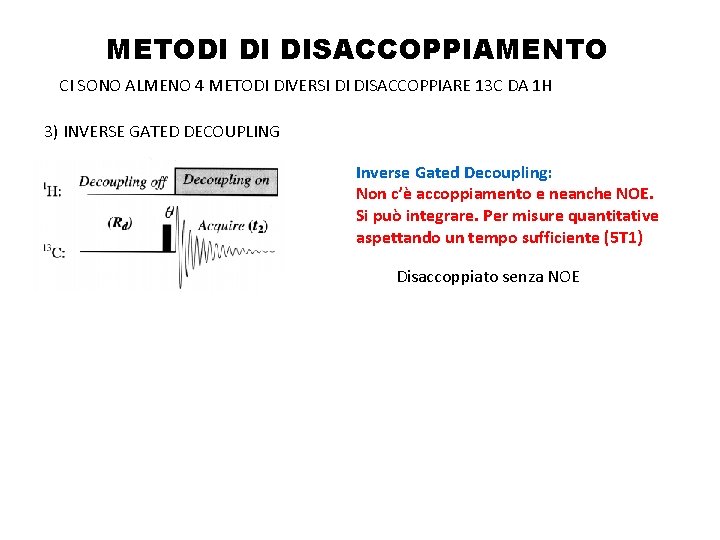

METODI DI DISACCOPPIAMENTO CI SONO ALMENO 4 METODI DIVERSI DI DISACCOPPIARE 13 C DA 1 H 3) INVERSE GATED DECOUPLING Inverse Gated Decoupling: Non c’è accoppiamento e neanche NOE. Si può integrare. Per misure quantitative aspettando un tempo sufficiente (5 T 1) Disaccoppiato senza NOE

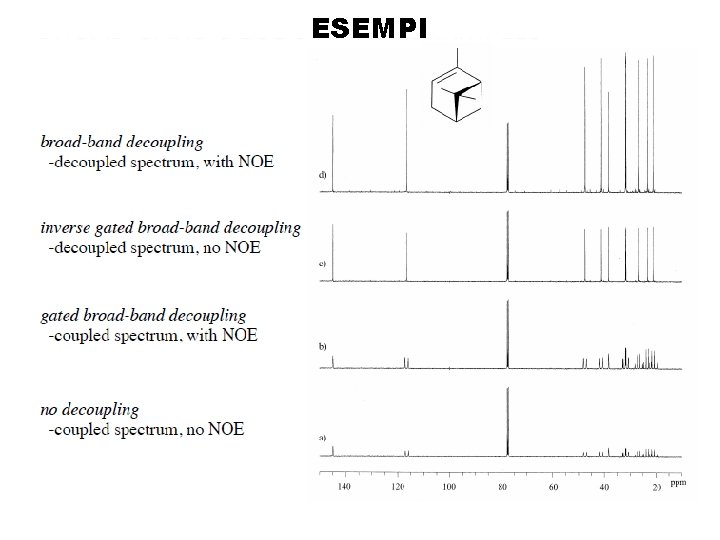

ESEMPI

ESEMPI

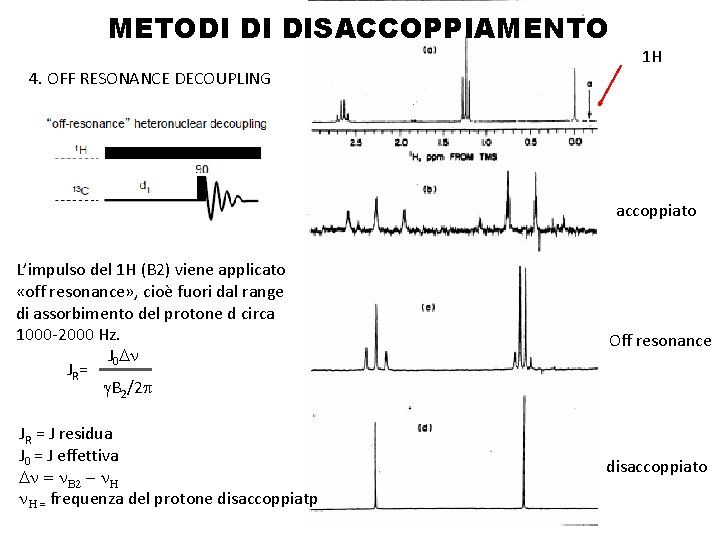

METODI DI DISACCOPPIAMENTO 4. OFF RESONANCE DECOUPLING 1 H accoppiato L’impulso del 1 H (B 2) viene applicato «off resonance» , cioè fuori dal range di assorbimento del protone d circa 1000 -2000 Hz. J 0 Dn JR = g. B 2/2 p JR = J residua J 0 = J effettiva Dn = n. B 2 - n. H = frequenza del protone disaccoppiatp Off resonance disaccoppiato

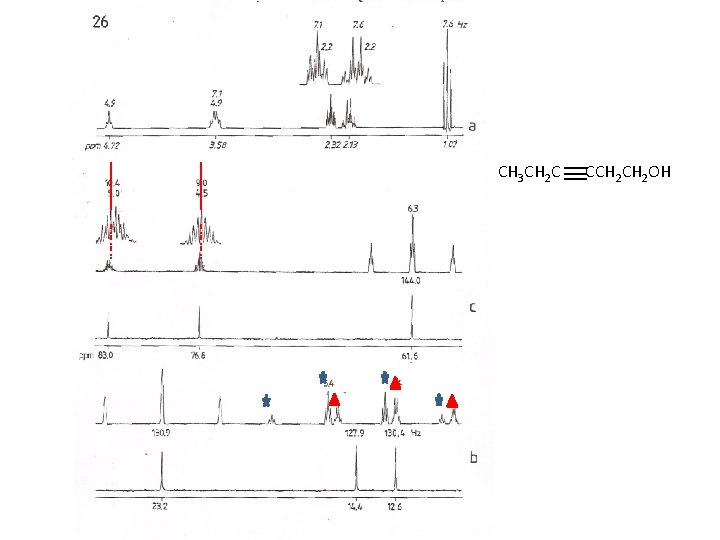

CH 3 CH 2 C CCH 2 OH
