Desenho Mecânico I Projeção Ortogonal (1° e 3° Diedros) Prof. Dr. Ravilson A. Chemin F.

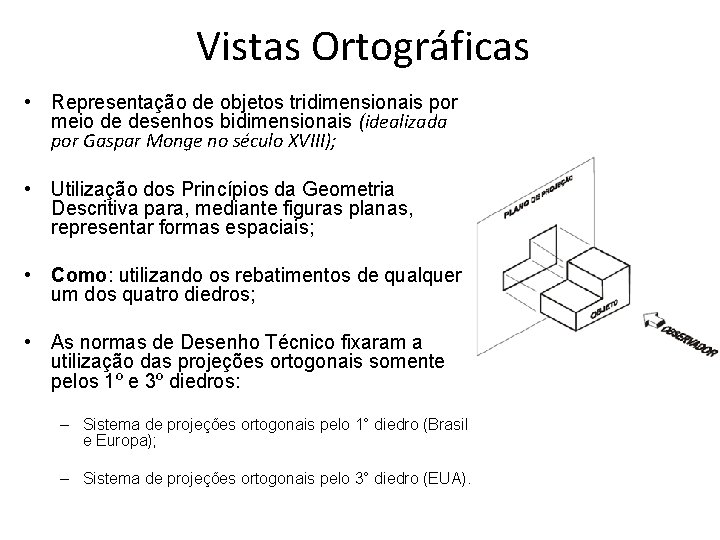

Vistas Ortográficas • Representação de objetos tridimensionais por meio de desenhos bidimensionais (idealizada por Gaspar Monge no século XVIII); • Utilização dos Princípios da Geometria Descritiva para, mediante figuras planas, representar formas espaciais; • Como: utilizando os rebatimentos de qualquer um dos quatro diedros; • As normas de Desenho Técnico fixaram a utilização das projeções ortogonais somente pelos 1º e 3º diedros: – Sistema de projeções ortogonais pelo 1° diedro (Brasil e Europa); – Sistema de projeções ortogonais pelo 3° diedro (EUA).

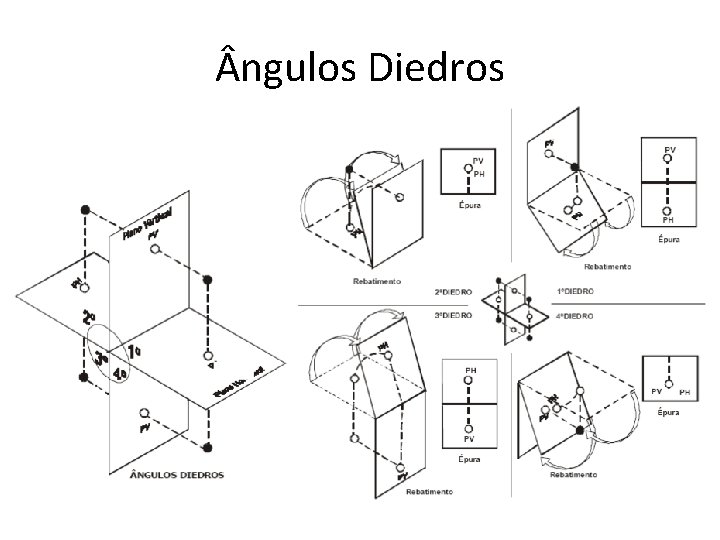

ngulos Diedros

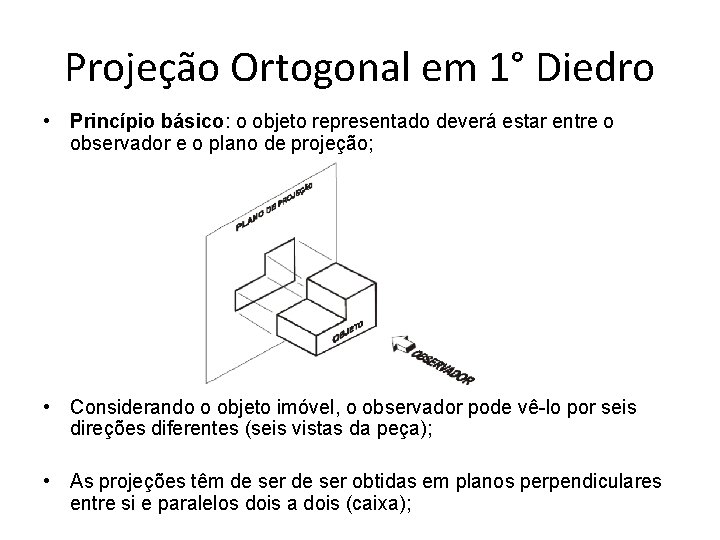

Projeção Ortogonal em 1° Diedro • Princípio básico: o objeto representado deverá estar entre o observador e o plano de projeção; • Considerando o objeto imóvel, o observador pode vê-lo por seis direções diferentes (seis vistas da peça); • As projeções têm de ser obtidas em planos perpendiculares entre si e paralelos dois a dois (caixa);

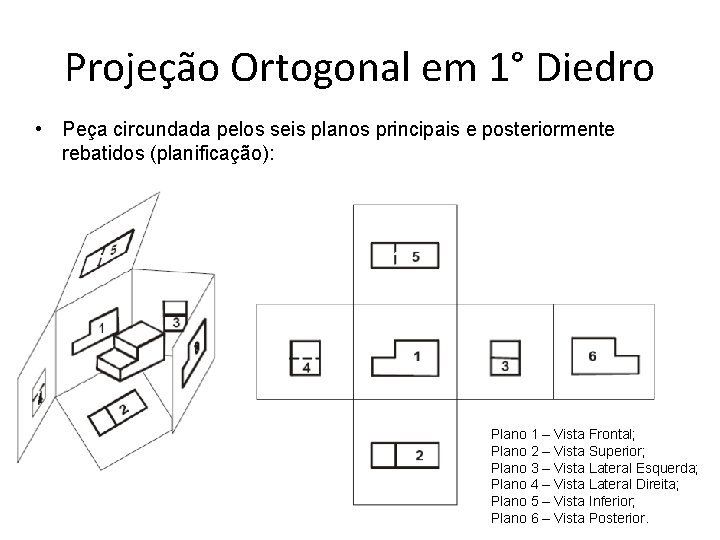

Projeção Ortogonal em 1° Diedro • Peça circundada pelos seis planos principais e posteriormente rebatidos (planificação): Plano 1 – Vista Frontal; Plano 2 – Vista Superior; Plano 3 – Vista Lateral Esquerda; Plano 4 – Vista Lateral Direita; Plano 5 – Vista Inferior; Plano 6 – Vista Posterior.

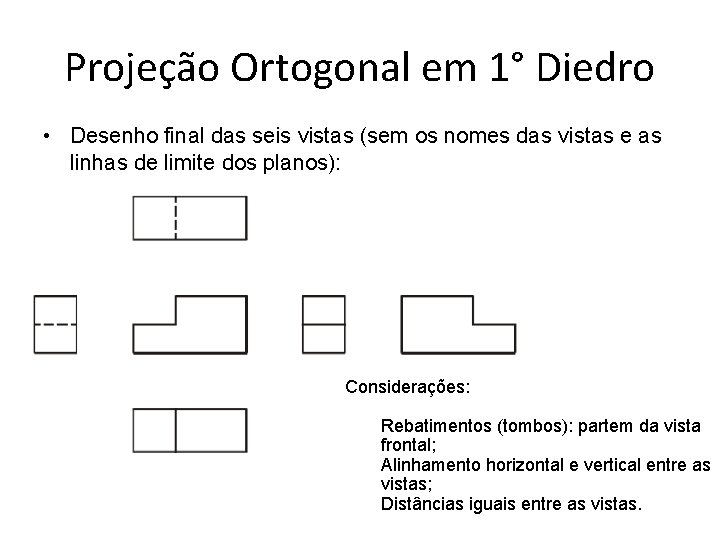

Projeção Ortogonal em 1° Diedro • Desenho final das seis vistas (sem os nomes das vistas e as linhas de limite dos planos): Considerações: Rebatimentos (tombos): partem da vista frontal; Alinhamento horizontal e vertical entre as vistas; Distâncias iguais entre as vistas.

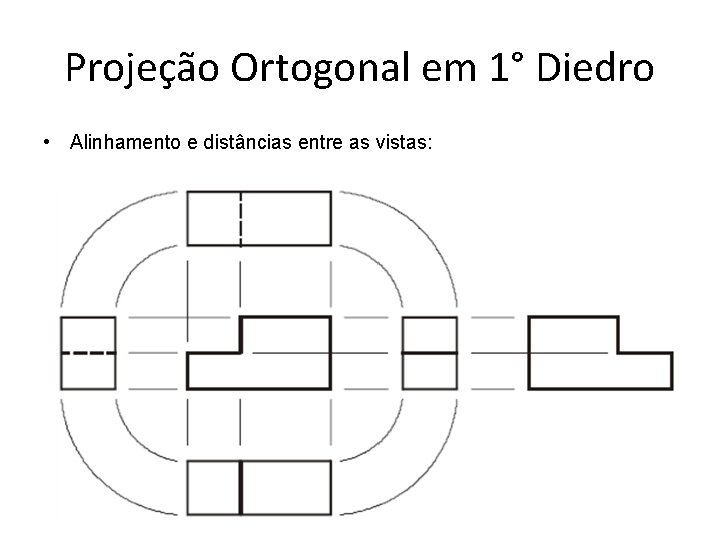

Projeção Ortogonal em 1° Diedro • Alinhamento e distâncias entre as vistas:

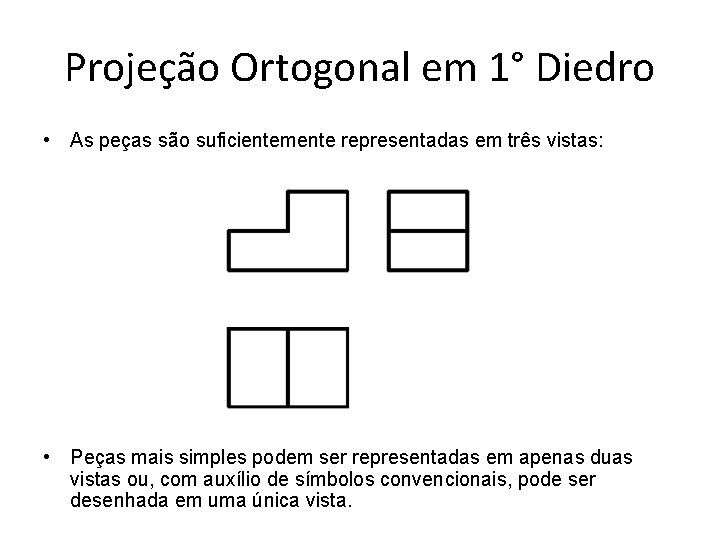

Projeção Ortogonal em 1° Diedro • As peças são suficientemente representadas em três vistas: • Peças mais simples podem ser representadas em apenas duas vistas ou, com auxílio de símbolos convencionais, pode ser desenhada em uma única vista.

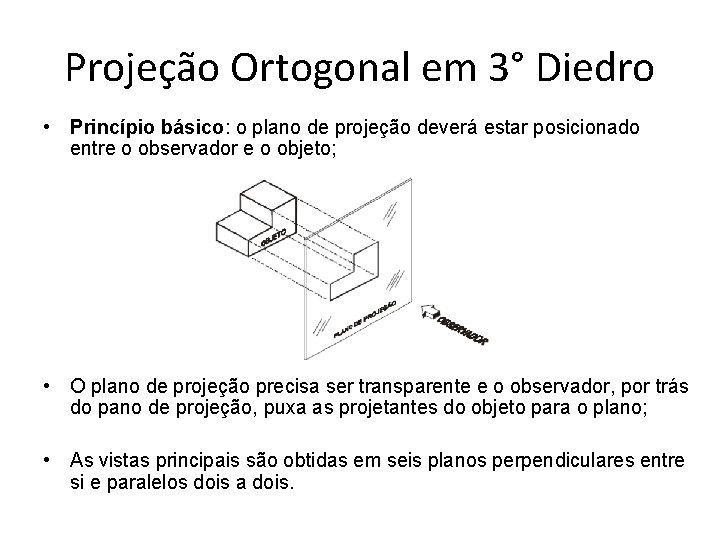

Projeção Ortogonal em 3° Diedro • Princípio básico: o plano de projeção deverá estar posicionado entre o observador e o objeto; • O plano de projeção precisa ser transparente e o observador, por trás do pano de projeção, puxa as projetantes do objeto para o plano; • As vistas principais são obtidas em seis planos perpendiculares entre si e paralelos dois a dois.

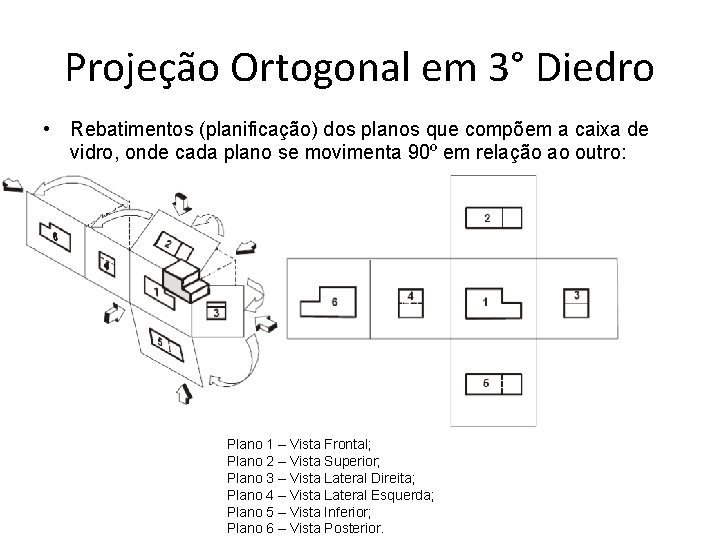

Projeção Ortogonal em 3° Diedro • Rebatimentos (planificação) dos planos que compõem a caixa de vidro, onde cada plano se movimenta 90º em relação ao outro: Plano 1 – Vista Frontal; Plano 2 – Vista Superior; Plano 3 – Vista Lateral Direita; Plano 4 – Vista Lateral Esquerda; Plano 5 – Vista Inferior; Plano 6 – Vista Posterior.

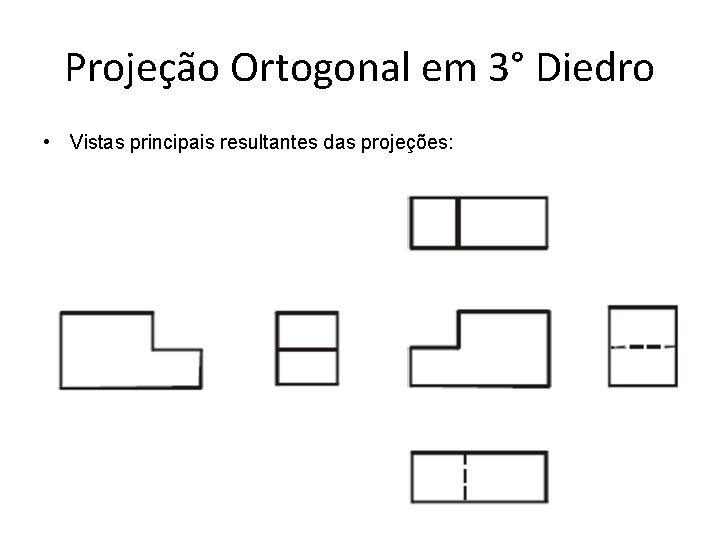

Projeção Ortogonal em 3° Diedro • Vistas principais resultantes das projeções:

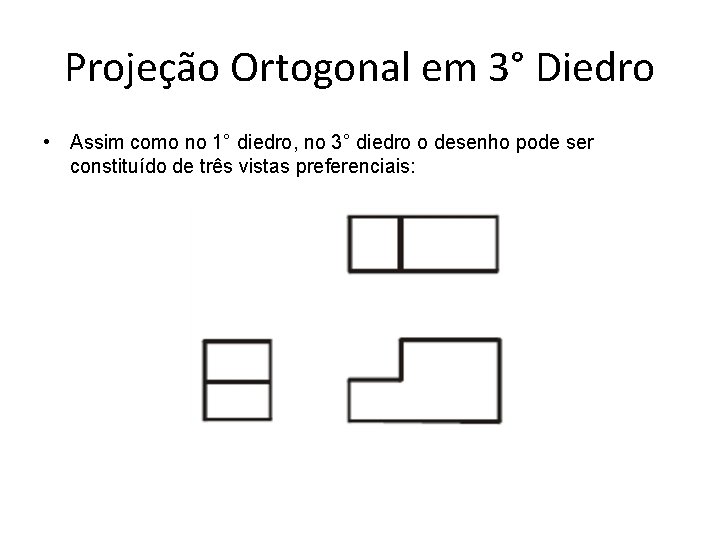

Projeção Ortogonal em 3° Diedro • Assim como no 1° diedro, no 3° diedro o desenho pode ser constituído de três vistas preferenciais:

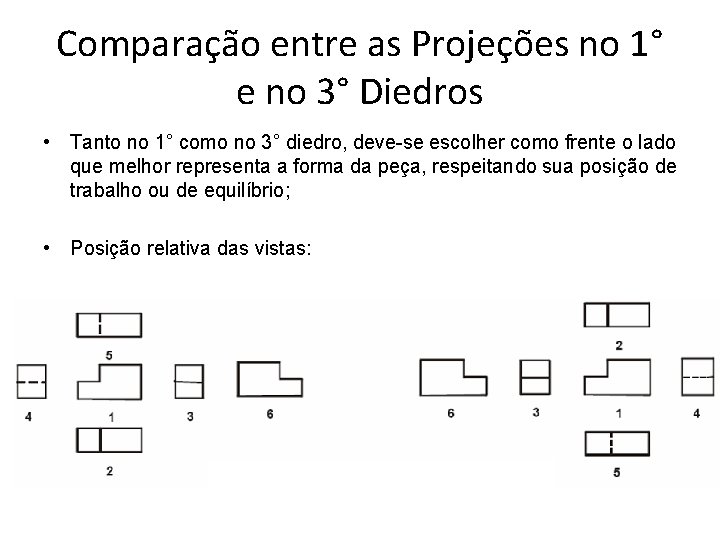

Comparação entre as Projeções no 1° e no 3° Diedros • Tanto no 1° como no 3° diedro, deve-se escolher como frente o lado que melhor representa a forma da peça, respeitando sua posição de trabalho ou de equilíbrio; • Posição relativa das vistas:
Comparação entre as Projeções no 1° e no 3° Diedros
