PLANTA BAIXA – AULA 06 Projeções Ortogonais – Desenho em Vistas 1

1° avaliação: exercício para casa parte I 1) fazer margens na folha A 4 conforme norma 2) fazer legenda baseada no modelo ao lado CEFET-SC/ARARANGUÁ – TÉCNICO EM MALHARIA E CONFECÇÃO VISTO MARÇO 2008 2

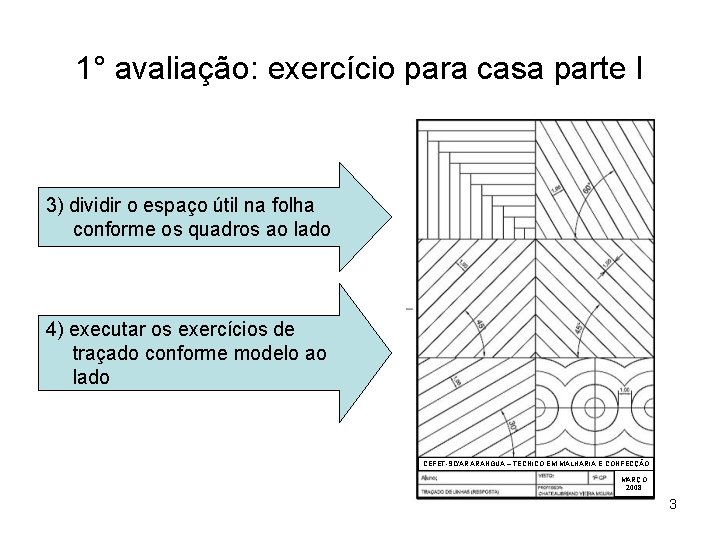

1° avaliação: exercício para casa parte I 3) dividir o espaço útil na folha conforme os quadros ao lado 4) executar os exercícios de traçado conforme modelo ao lado CEFET-SC/ARARANGUÁ – TÉCNICO EM MALHARIA E CONFECÇÃO MARÇO 2008 3

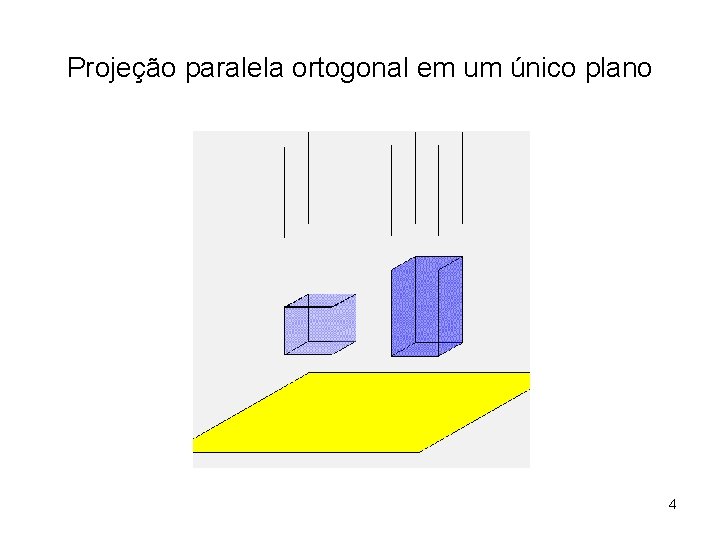

Projeção paralela ortogonal em um único plano 4

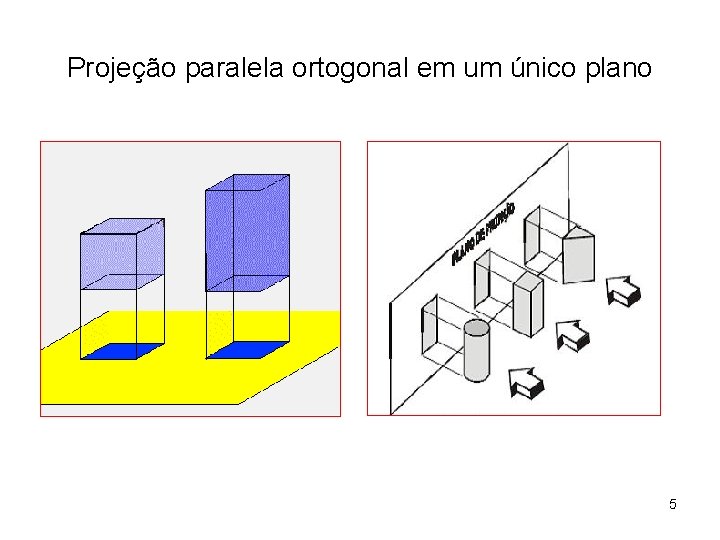

Projeção paralela ortogonal em um único plano 5

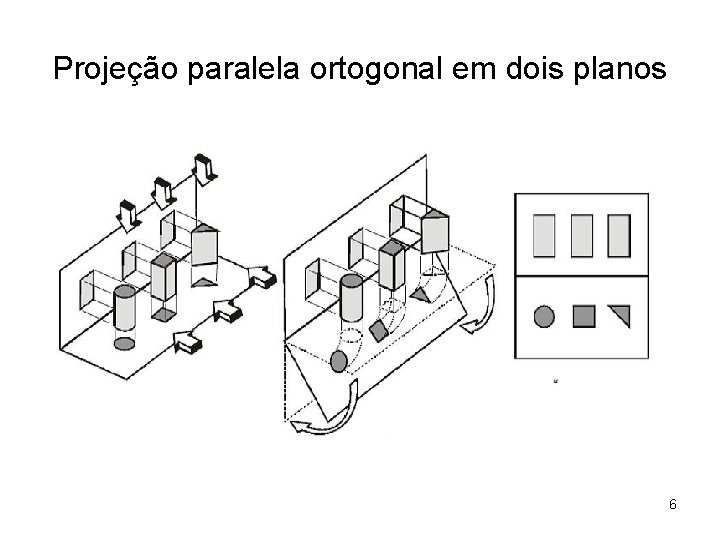

Projeção paralela ortogonal em dois planos 6

Planificação das Projeções Ortogonais no 1° Diedro 7

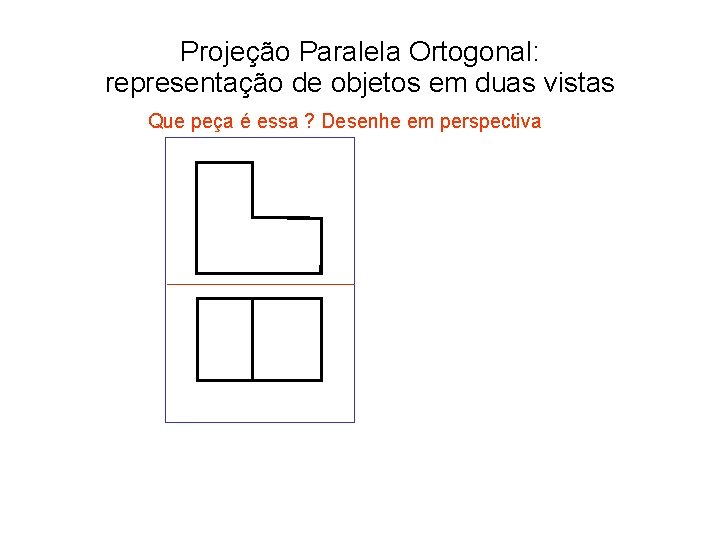

Projeção Paralela Ortogonal: representação de objetos em duas vistas Que peça é essa ? Desenhe em perspectiva

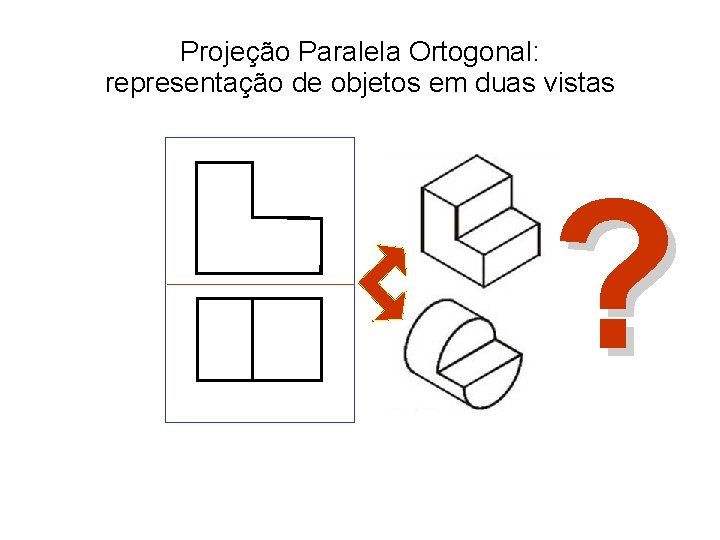

Projeção Paralela Ortogonal: representação de objetos em duas vistas ?

Projeção Paralela Ortogonal: representação de objetos em três vistas plano vertical plano lateral vista frontal vista superior plano horizontal vista lateral esq.

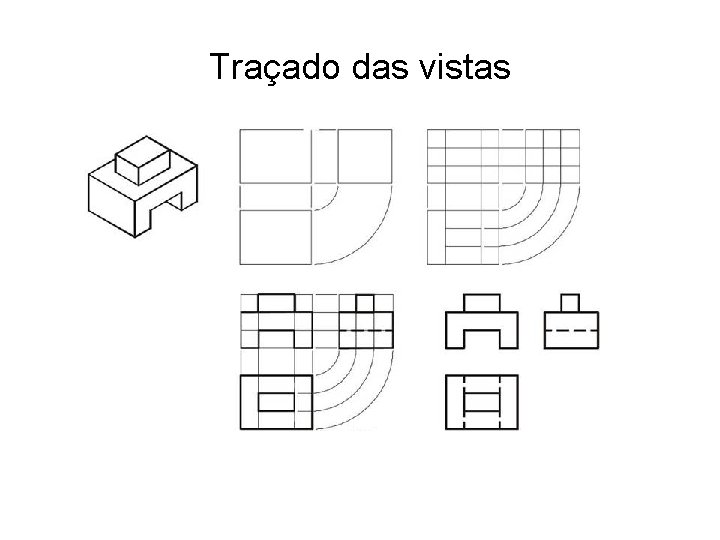

Traçado das vistas

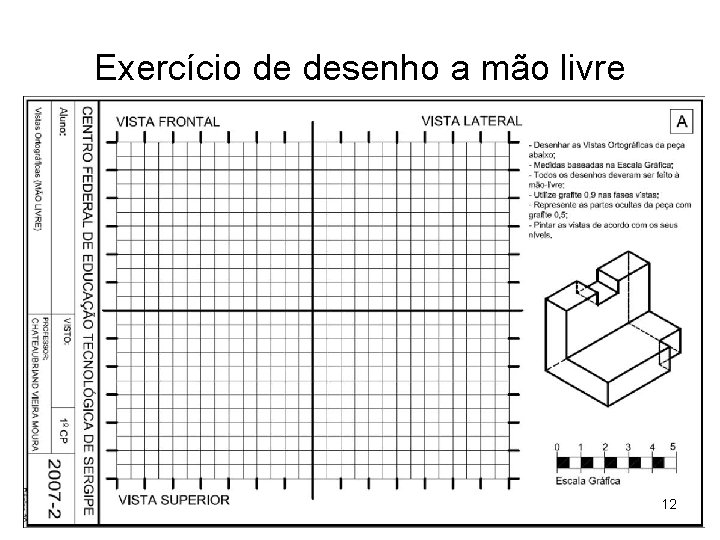

Exercício de desenho a mão livre 12

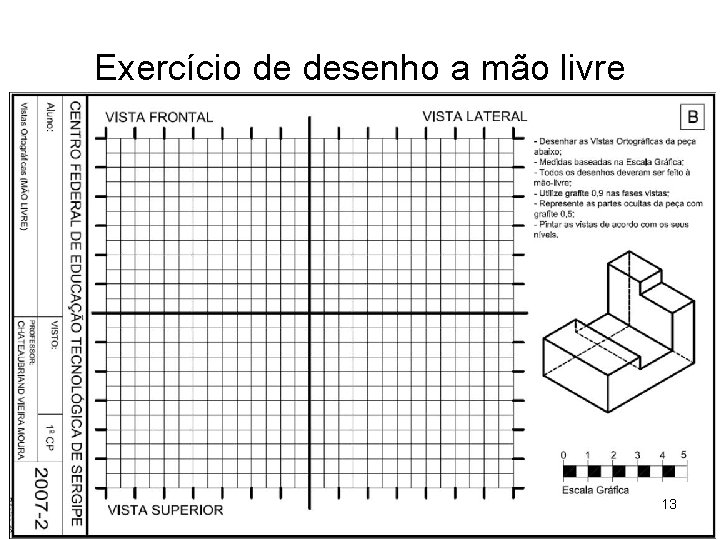

Exercício de desenho a mão livre 13

Traçado de Vistas: elementos inclinados superfície perpendicular a um dos planos de projeção e inclinada em relação aos demais

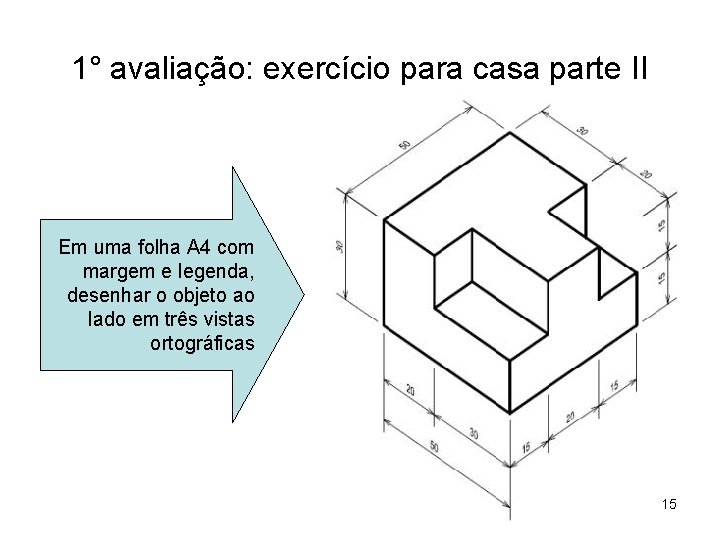

1° avaliação: exercício para casa parte II Em uma folha A 4 com margem e legenda, desenhar o objeto ao lado em três vistas ortográficas 15

1° avaliação: exercício para casa parte III em uma folha A 4 margeada e com legenda: 1) copiar o desenho em perspectiva 2) representar as arestas ocultas com linhas tracejadas 16
