SR: Clasificación SR_3 Prof. José Juan Aliaga Maraver Expresión gráfica

Tipos de proyección V Cónica o central: (V) V Ortogonal Cilíndrica V Oblicua:

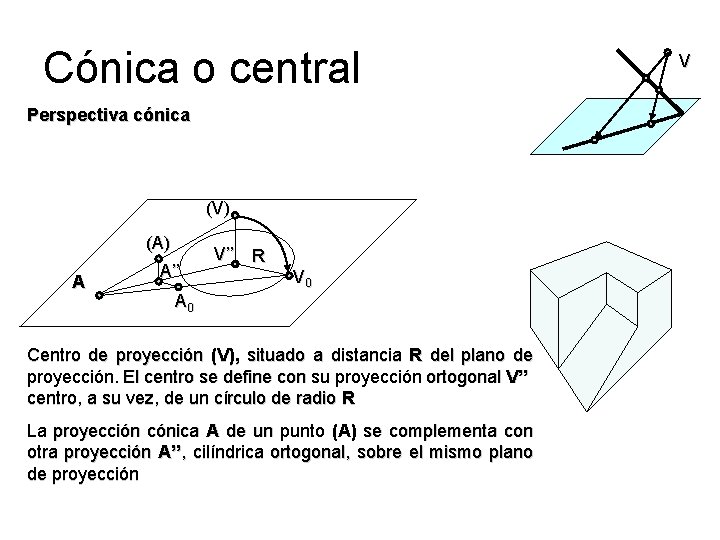

Cónica o central Perspectiva cónica (V) (A) A A’’ V’’ R V 0 A 0 Centro de proyección (V), situado a distancia R del plano de proyección. El centro se define con su proyección ortogonal V’’ centro, a su vez, de un círculo de radio R La proyección cónica A de un punto (A) se complementa con otra proyección A’’, cilíndrica ortogonal, sobre el mismo plano de proyección V

Cónica o central V Perspectiva cónica: Recta (V) r V’’ L I r’’ r r L I=I’’ La proyección de una recta queda determinada por dos puntos singulares: L: Punto Límite I: Intersección de la recta con el plano de proyección

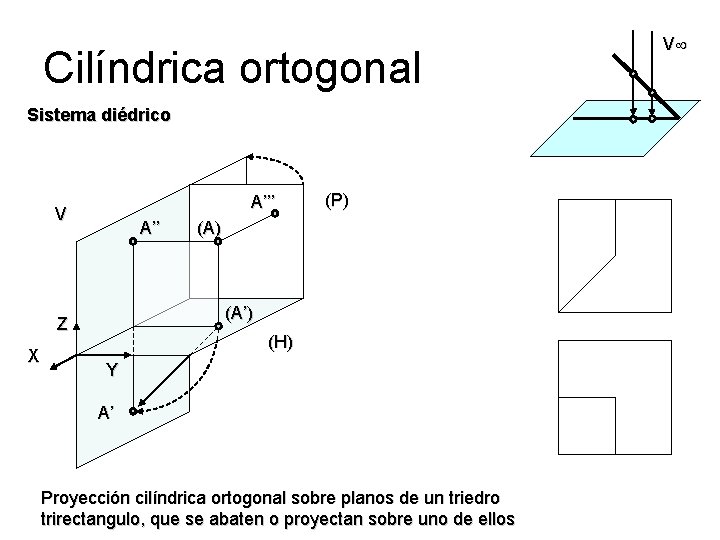

Cilíndrica ortogonal Sistema diédrico A’’’ V A’’ (A) (A’) Z X (P) (H) Y A’ Proyección cilíndrica ortogonal sobre planos de un triedro trirectangulo, que se abaten o proyectan sobre uno de ellos V

V Cilíndrica ortogonal Sistema Axonométrico Z X (A’’) (A) A’’ A Y

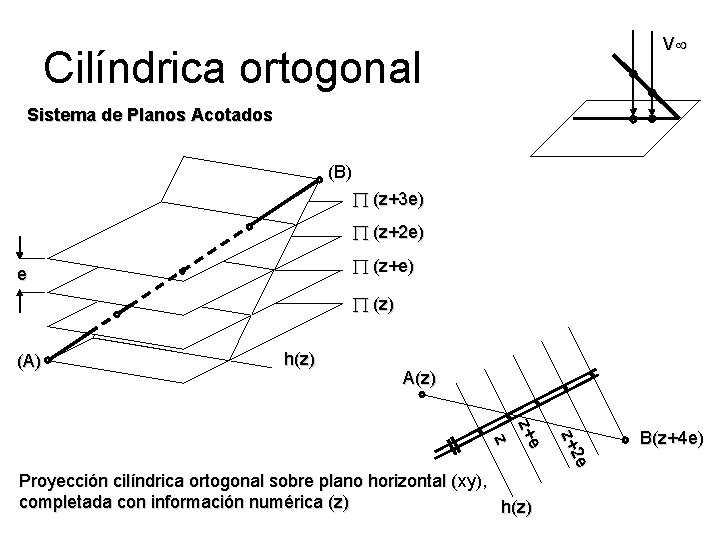

V Cilíndrica ortogonal Sistema de Planos Acotados (B) (z+3 e) (z+2 e) (z+e) e (z) (A) h(z) A(z) e z+2 z+e z Proyección cilíndrica ortogonal sobre plano horizontal (xy), completada con información numérica (z) h(z) B(z+4 e)

V Cilíndrica oblícua Perspectiva caballera Z (Y) (A) Z A’’ X A’’’ A A’ X Y
