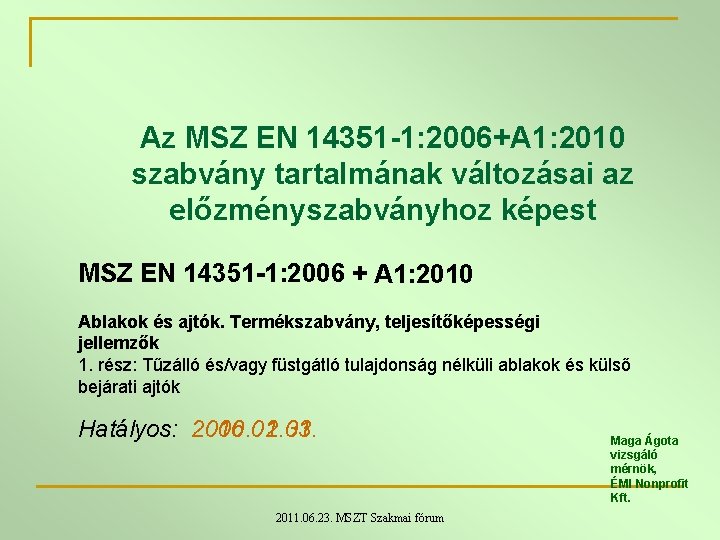

Az MSZ EN 14351 1: 2006+A 1: 2010 szabvány tartalmának változásai az előzményszabványhoz képest MSZ EN 14351 1: 2006 + A 1: 2010 Ablakok és ajtók. Termékszabvány, teljesítőképességi jellemzők 1. rész: Tűzálló és/vagy füstgátló tulajdonság nélküli ablakok és külső bejárati ajtók Hatályos: 2006. 02. 03. 2010. 01. 31. 2011. 06. 23. MSZT Szakmai fórum Maga Ágota vizsgáló mérnök, ÉMI Nonprofit Kft.

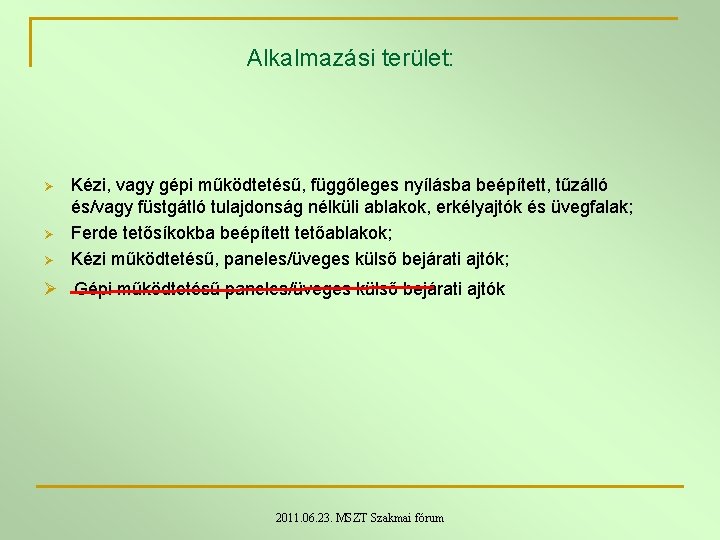

Alkalmazási terület: Ø Ø Ø Kézi, vagy gépi működtetésű, függőleges nyílásba beépített, tűzálló és/vagy füstgátló tulajdonság nélküli ablakok, erkélyajtók és üvegfalak; Ferde tetősíkokba beépített tetőablakok; Kézi működtetésű, paneles/üveges külső bejárati ajtók; Ø Gépi működtetésű paneles/üveges külső bejárati ajtók 2011. 06. 23. MSZT Szakmai fórum

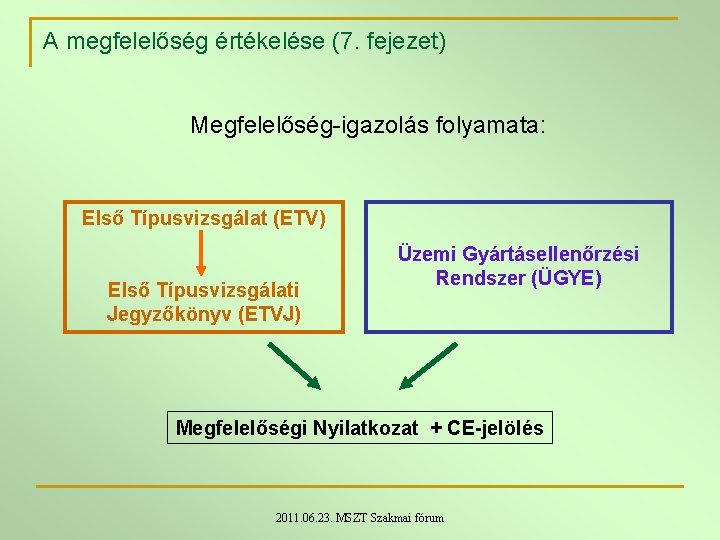

A megfelelőség értékelése (7. fejezet) Megfelelőség-igazolás folyamata: Első Típusvizsgálat (ETV) Első Típusvizsgálati Jegyzőkönyv (ETVJ) Üzemi Gyártásellenőrzési Rendszer (ÜGYE) Megfelelőségi Nyilatkozat + CE jelölés 2011. 06. 23. MSZT Szakmai fórum

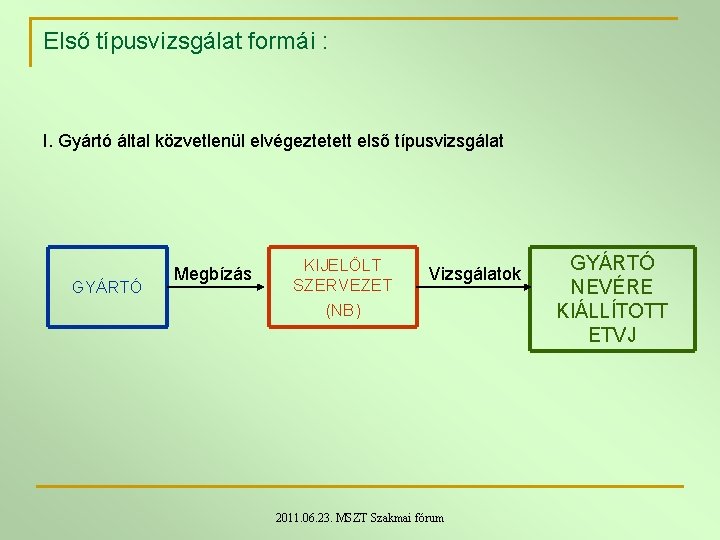

Első típusvizsgálat formái : I. Gyártó által közvetlenül elvégeztetett első típusvizsgálat GYÁRTÓ Megbízás KIJELÖLT SZERVEZET (NB) Vizsgálatok 2011. 06. 23. MSZT Szakmai fórum GYÁRTÓ NEVÉRE KIÁLLÍTOTT ETVJ

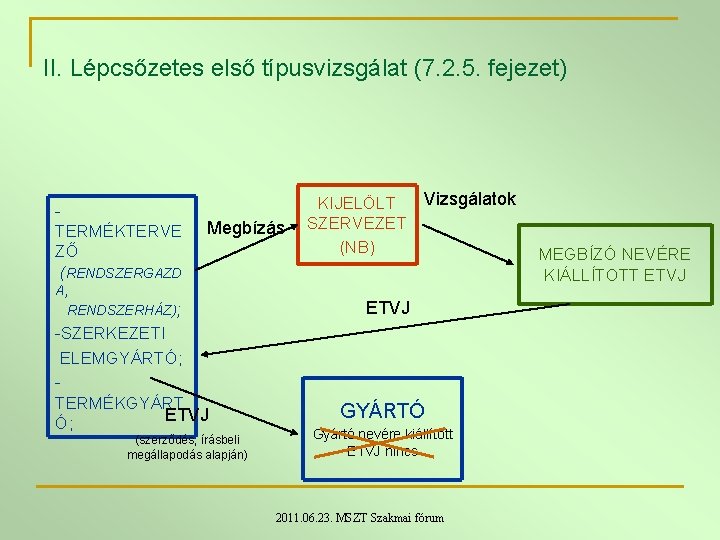

II. Lépcsőzetes első típusvizsgálat (7. 2. 5. fejezet) TERMÉKTERVE ZŐ (RENDSZERGAZD Megbízás A, RENDSZERHÁZ); -SZERKEZETI ELEMGYÁRTÓ; TERMÉKGYÁRT ETVJ Ó; (szerződés, írásbeli megállapodás alapján) Vizsgálatok KIJELÖLT SZERVEZET (NB) ETVJ GYÁRTÓ Gyártó nevére kiállított ETVJ nincs 2011. 06. 23. MSZT Szakmai fórum MEGBÍZÓ NEVÉRE KIÁLLÍTOTT ETVJ

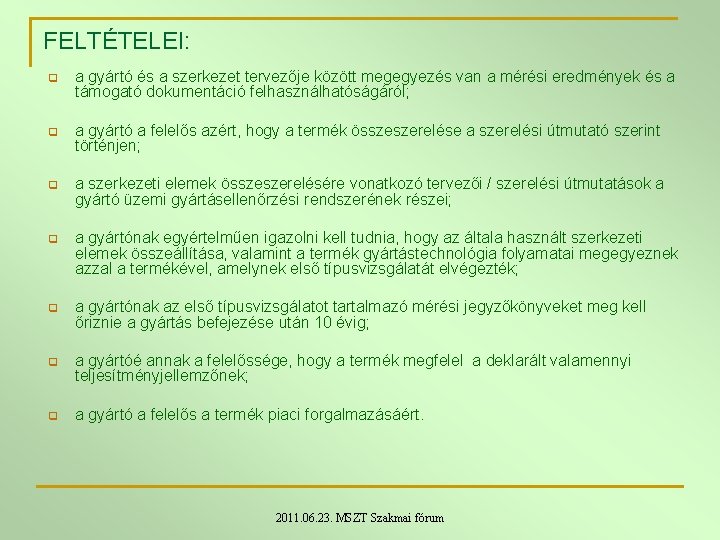

FELTÉTELEI: q a gyártó és a szerkezet tervezője között megegyezés van a mérési eredmények és a támogató dokumentáció felhasználhatóságáról; q a gyártó a felelős azért, hogy a termék összeszerelése a szerelési útmutató szerint történjen; q a szerkezeti elemek összeszerelésére vonatkozó tervezői / szerelési útmutatások a gyártó üzemi gyártásellenőrzési rendszerének részei; q a gyártónak egyértelműen igazolni kell tudnia, hogy az általa használt szerkezeti elemek összeállítása, valamint a termék gyártástechnológia folyamatai megegyeznek azzal a termékével, amelynek első típusvizsgálatát elvégezték; q a gyártónak az első típusvizsgálatot tartalmazó mérési jegyzőkönyveket meg kell őriznie a gyártás befejezése után 10 évig; q a gyártóé annak a felelőssége, hogy a termék megfelel a deklarált valamennyi teljesítményjellemzőnek; q a gyártó a felelős a termék piaci forgalmazásáért. 2011. 06. 23. MSZT Szakmai fórum

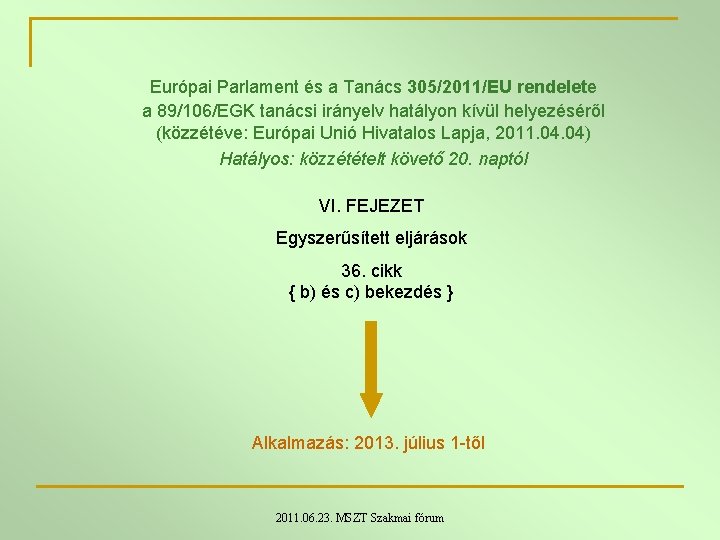

Európai Parlament és a Tanács 305/2011/EU rendelete a 89/106/EGK tanácsi irányelv hatályon kívül helyezéséről (közzétéve: Európai Unió Hivatalos Lapja, 2011. 04) Hatályos: közzétételt követő 20. naptól VI. FEJEZET Egyszerűsített eljárások 36. cikk { b) és c) bekezdés } Alkalmazás: 2013. július 1 -től 2011. 06. 23. MSZT Szakmai fórum

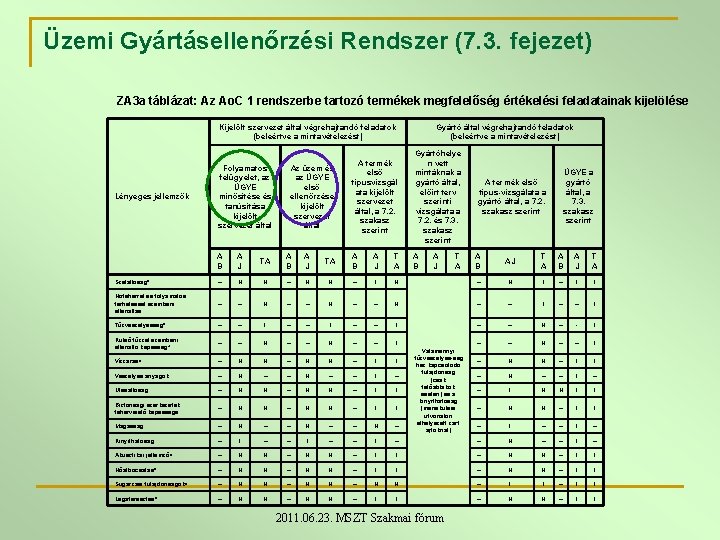

Üzemi Gyártásellenőrzési Rendszer (7. 3. fejezet) ZA 3 a táblázat: Az Ao. C 1 rendszerbe tartozó termékek megfelelőség értékelési feladatainak kijelölése Kijelölt szervezet által végrehajtandó feladatok (beleértve a mintavételezést) Lényeges jellemzők Folyamatos felügyelet, az ÜGYE minősítése és tanúsítása kijelölt szervezet által Az üzem és az ÜGYE első ellenőrzése kijelölt szervezet által A termék első típusvizsgál ata kijelölt szervezet által, a 7. 2. szakasz szerint Gyártóhelye n vett mintáknak a gyártó által, előírt terv szerinti vizsgálata a 7. 2. és 7. 3. szakasz szerint A B A J TA A B A J T A Szélállóságx – N N – I Hóteherrel és folyamatos terheléssel szembeni ellenállás – – N – Tűzveszélyesség x – – I Külső tűzzel szembeni ellenálló képesség* – – N Vízzárásx – N N – I I Veszélyes anyagok – N – – I – Ütésállóság – N N – I I Biztonsági szerkezetek teherviselő képessége – N N – I I Magasság – N – Kinyithatóság – I – Akusztikai jellemzőx Gyártó által végrehajtandó feladatok (beleértve a mintavételezést) A J T A ÜGYE a gyártó által, a 7. 3. szakasz szerint A termék első típus vizsgálata a gyártó által, a 7. 2. szakasz szerint A B AJ T A A B A J T A N – N I – I I – N – – I – – N – I – – N – – I – N N – I I – N – – I N N I I – N N – I I – – N – – I – Valamennyi tűzveszélyes ség hez kapcsolódó tulajdonság (csak tetőablakok esetén) és a kinyithatóság (menekülési útvonalon elhelyezett zárt ajtóknál) – N N – I I Hőátbocsátásx – N N – I I Sugárzási tulajdonságokx – N N – I I Légáteresztés x – N N – I I 2011. 06. 23. MSZT Szakmai fórum

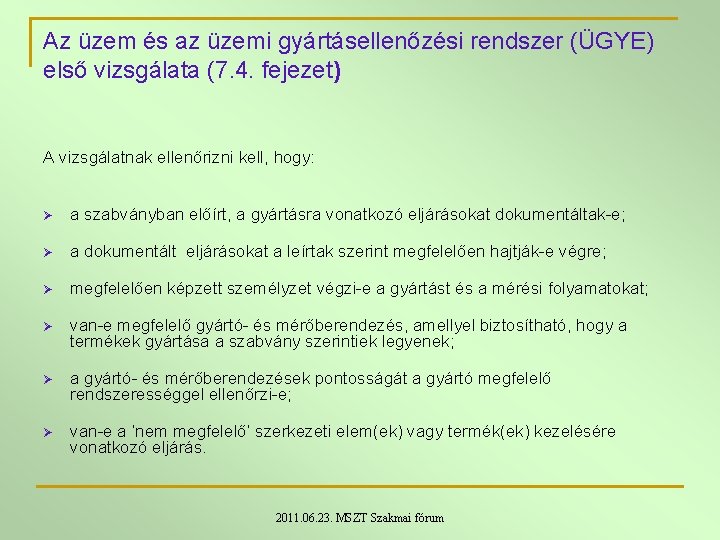

Az üzem és az üzemi gyártásellenőzési rendszer (ÜGYE) első vizsgálata (7. 4. fejezet) A vizsgálatnak ellenőrizni kell, hogy: Ø a szabványban előírt, a gyártásra vonatkozó eljárásokat dokumentáltak-e; Ø a dokumentált eljárásokat a leírtak szerint megfelelően hajtják-e végre; Ø megfelelően képzett személyzet végzi-e a gyártást és a mérési folyamatokat; Ø van-e megfelelő gyártó- és mérőberendezés, amellyel biztosítható, hogy a termékek gyártása a szabvány szerintiek legyenek; Ø a gyártó- és mérőberendezések pontosságát a gyártó megfelelő rendszerességgel ellenőrzi-e; Ø van-e a ‘nem megfelelő’ szerkezeti elem(ek) vagy termék(ek) kezelésére vonatkozó eljárás. 2011. 06. 23. MSZT Szakmai fórum

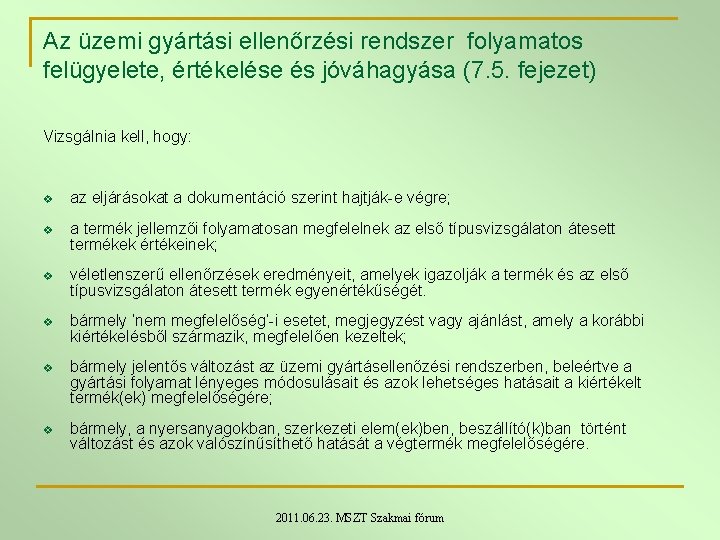

Az üzemi gyártási ellenőrzési rendszer folyamatos felügyelete, értékelése és jóváhagyása (7. 5. fejezet) Vizsgálnia kell, hogy: v az eljárásokat a dokumentáció szerint hajtják-e végre; v a termék jellemzői folyamatosan megfelelnek az első típusvizsgálaton átesett termékek értékeinek; v véletlenszerű ellenőrzések eredményeit, amelyek igazolják a termék és az első típusvizsgálaton átesett termék egyenértékűségét. v bármely ‘nem megfelelőség’-i esetet, megjegyzést vagy ajánlást, amely a korábbi kiértékelésből származik, megfelelően kezeltek; v bármely jelentős változást az üzemi gyártásellenőzési rendszerben, beleértve a gyártási folyamat lényeges módosulásait és azok lehetséges hatásait a kiértékelt termék(ek) megfelelőségére; v bármely, a nyersanyagokban, szerkezeti elem(ek)ben, beszállító(k)ban történt változást és azok valószínűsíthető hatását a végtermék megfelelőségére. 2011. 06. 23. MSZT Szakmai fórum

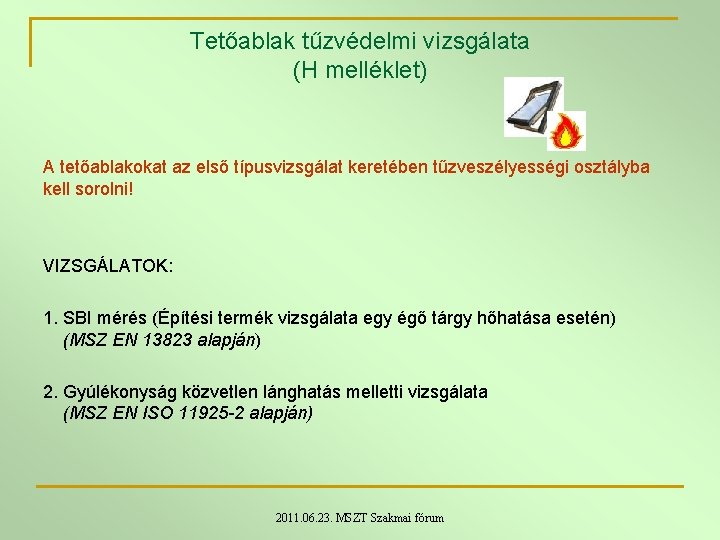

Tetőablak tűzvédelmi vizsgálata (H melléklet) A tetőablakokat az első típusvizsgálat keretében tűzveszélyességi osztályba kell sorolni! VIZSGÁLATOK: 1. SBI mérés (Építési termék vizsgálata egy égő tárgy hőhatása esetén) (MSZ EN 13823 alapján) 2. Gyúlékonyság közvetlen lánghatás melletti vizsgálata (MSZ EN ISO 11925 -2 alapján) 2011. 06. 23. MSZT Szakmai fórum

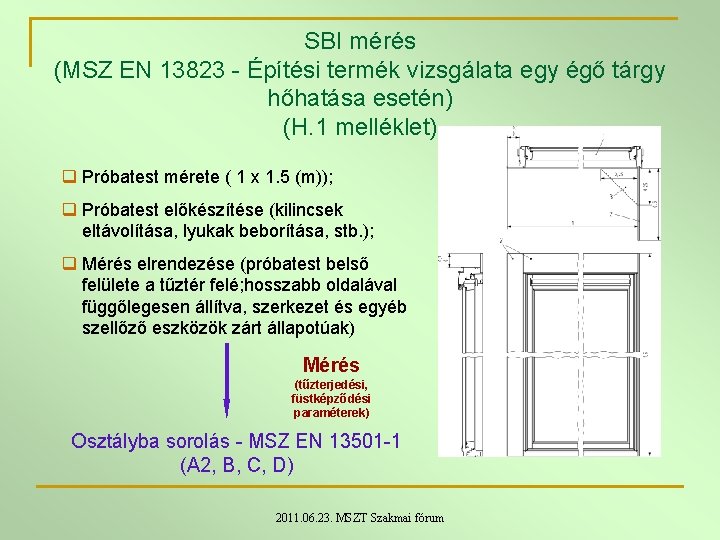

SBI mérés (MSZ EN 13823 - Építési termék vizsgálata egy égő tárgy hőhatása esetén) (H. 1 melléklet) q Próbatest mérete ( 1 x 1. 5 (m)); q Próbatest előkészítése (kilincsek eltávolítása, lyukak beborítása, stb. ); q Mérés elrendezése (próbatest belső felülete a tűztér felé; hosszabb oldalával függőlegesen állítva, szerkezet és egyéb szellőző eszközök zárt állapotúak) Mérés (tűzterjedési, füstképződési paraméterek) Osztályba sorolás - MSZ EN 13501 -1 (A 2, B, C, D) 2011. 06. 23. MSZT Szakmai fórum

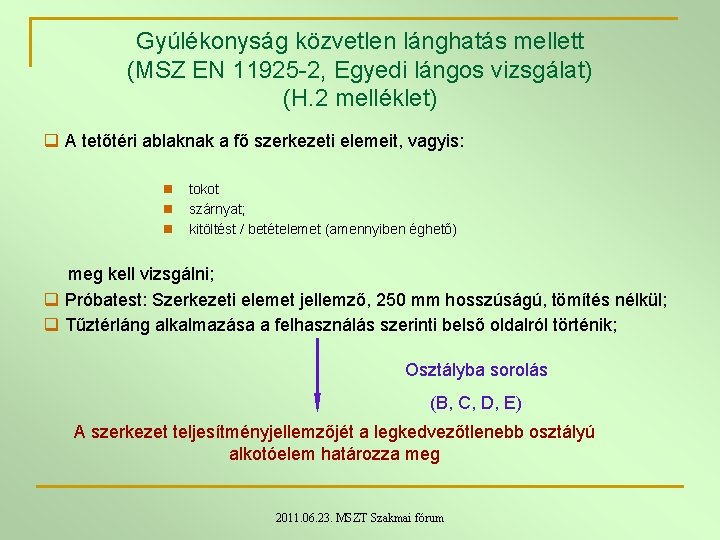

Gyúlékonyság közvetlen lánghatás mellett (MSZ EN 11925 -2, Egyedi lángos vizsgálat) (H. 2 melléklet) q A tetőtéri ablaknak a fő szerkezeti elemeit, vagyis: n n n tokot szárnyat; kitöltést / betételemet (amennyiben éghető) meg kell vizsgálni; q Próbatest: Szerkezeti elemet jellemző, 250 mm hosszúságú, tömítés nélkül; q Tűztérláng alkalmazása a felhasználás szerinti belső oldalról történik; Osztályba sorolás (B, C, D, E) A szerkezet teljesítményjellemzőjét a legkedvezőtlenebb osztályú alkotóelem határozza meg 2011. 06. 23. MSZT Szakmai fórum

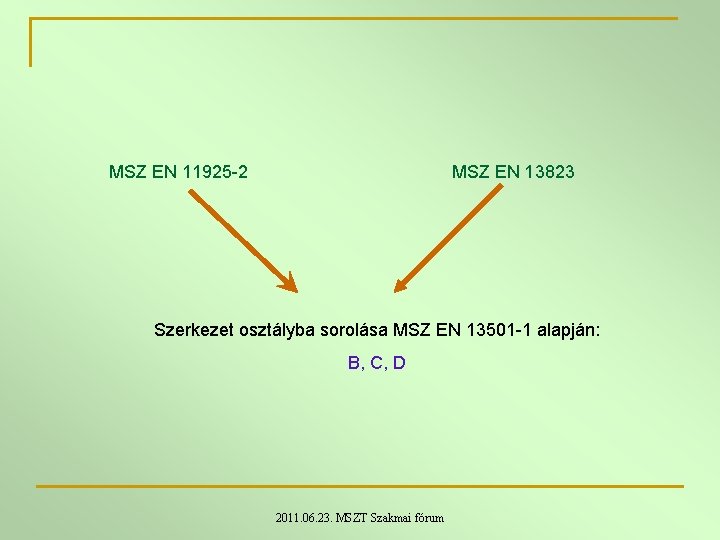

MSZ EN 11925 -2 MSZ EN 13823 Szerkezet osztályba sorolása MSZ EN 13501 -1 alapján: B, C, D 2011. 06. 23. MSZT Szakmai fórum

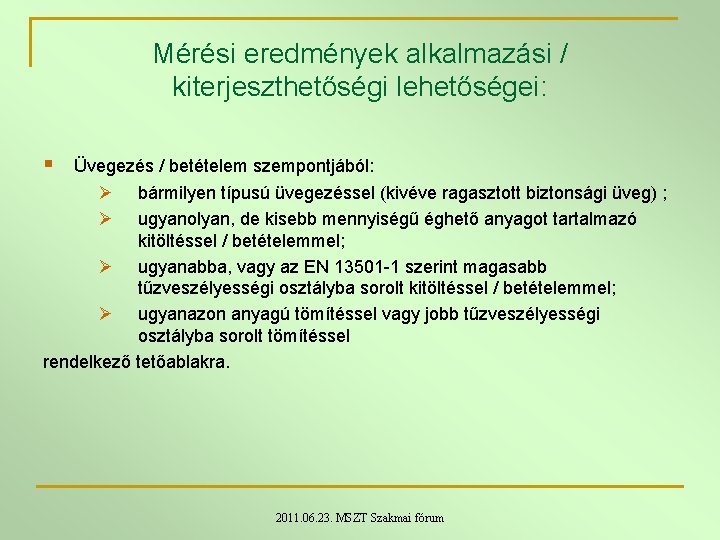

Mérési eredmények alkalmazási / kiterjeszthetőségi lehetőségei: § Üvegezés / betételem szempontjából: Ø Ø bármilyen típusú üvegezéssel (kivéve ragasztott biztonsági üveg) ; ugyanolyan, de kisebb mennyiségű éghető anyagot tartalmazó kitöltéssel / betételemmel; Ø ugyanabba, vagy az EN 13501 -1 szerint magasabb tűzveszélyességi osztályba sorolt kitöltéssel / betételemmel; Ø ugyanazon anyagú tömítéssel vagy jobb tűzveszélyességi osztályba sorolt tömítéssel rendelkező tetőablakra. 2011. 06. 23. MSZT Szakmai fórum

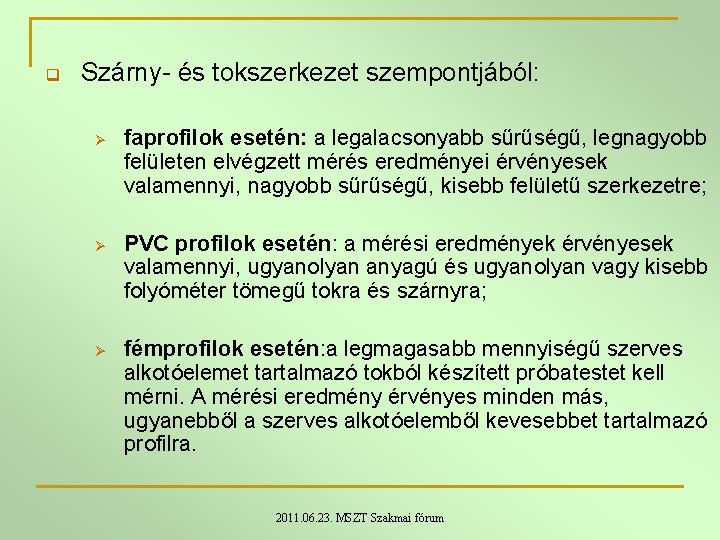

q Szárny- és tokszerkezet szempontjából: Ø Ø Ø faprofilok esetén: a legalacsonyabb sűrűségű, legnagyobb felületen elvégzett mérés eredményei érvényesek valamennyi, nagyobb sűrűségű, kisebb felületű szerkezetre; PVC profilok esetén: a mérési eredmények érvényesek valamennyi, ugyanolyan anyagú és ugyanolyan vagy kisebb folyóméter tömegű tokra és szárnyra; fémprofilok esetén: a legmagasabb mennyiségű szerves alkotóelemet tartalmazó tokból készített próbatestet kell mérni. A mérési eredmény érvényes minden más, ugyanebből a szerves alkotóelemből kevesebbet tartalmazó profilra. 2011. 06. 23. MSZT Szakmai fórum

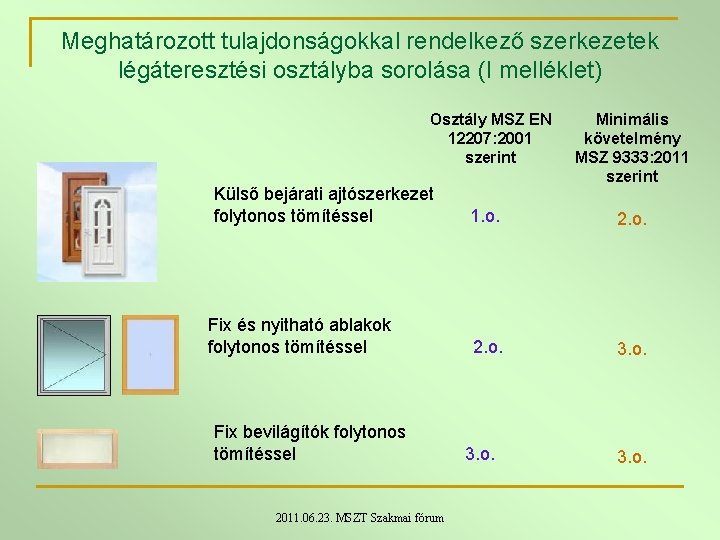

Meghatározott tulajdonságokkal rendelkező szerkezetek légáteresztési osztályba sorolása (I melléklet) Osztály MSZ EN 12207: 2001 szerint Külső bejárati ajtószerkezet folytonos tömítéssel Fix és nyitható ablakok folytonos tömítéssel Fix bevilágítók folytonos tömítéssel 2011. 06. 23. MSZT Szakmai fórum Minimális követelmény MSZ 9333: 2011 szerint 1. o. 2. o. 3. o.

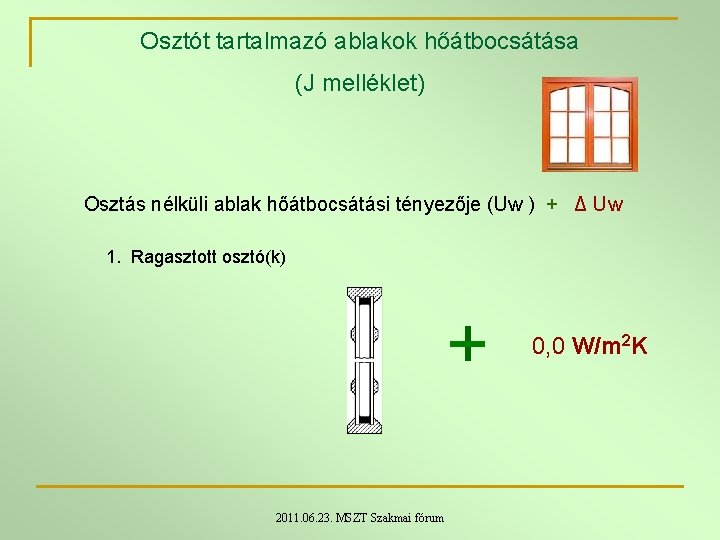

Osztót tartalmazó ablakok hőátbocsátása (J melléklet) Osztás nélküli ablak hőátbocsátási tényezője (Uw ) + Δ Uw 1. Ragasztott osztó(k) 0, 0 W/m 2 K 2011. 06. 23. MSZT Szakmai fórum

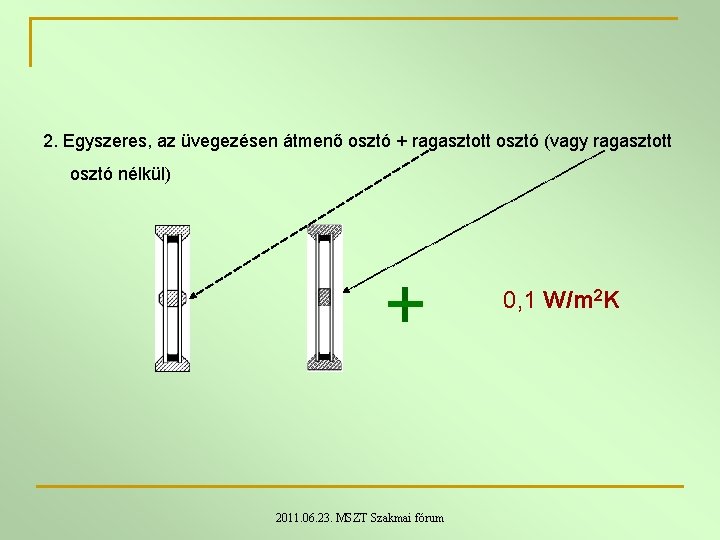

2. Egyszeres, az üvegezésen átmenő osztó + ragasztott osztó (vagy ragasztott osztó nélkül) 0, 1 W/m 2 K 2011. 06. 23. MSZT Szakmai fórum

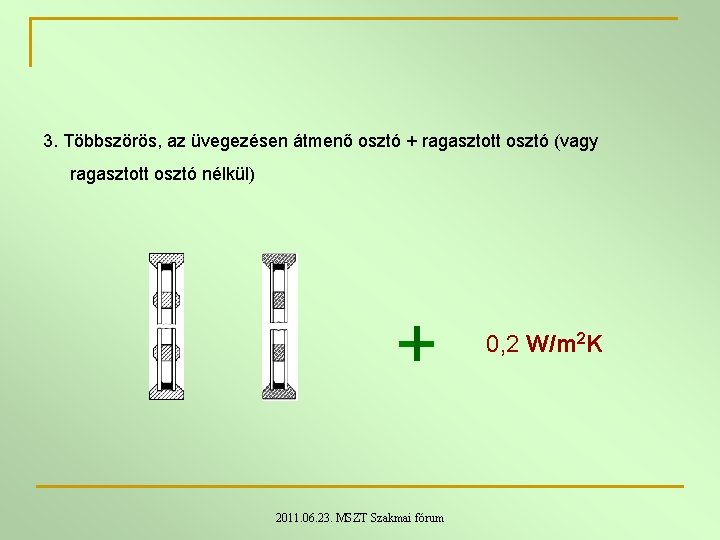

3. Többszörös, az üvegezésen átmenő osztó + ragasztott osztó (vagy ragasztott osztó nélkül) 0, 2 W/m 2 K 2011. 06. 23. MSZT Szakmai fórum

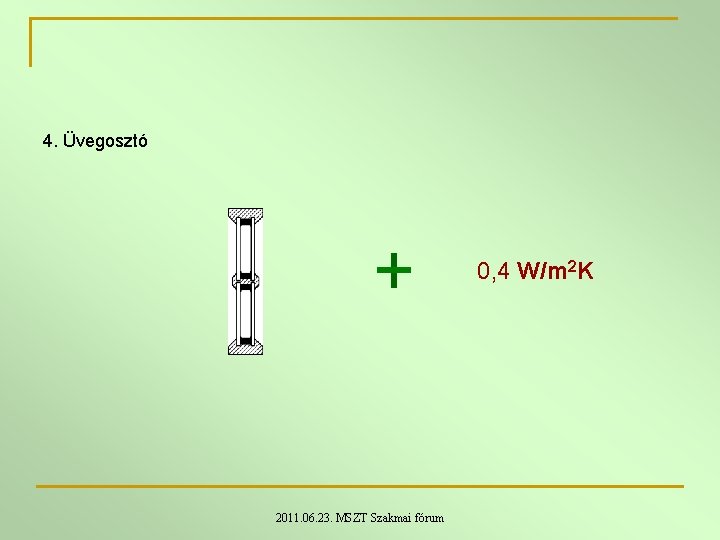

4. Üvegosztó 0, 4 W/m 2 K 2011. 06. 23. MSZT Szakmai fórum

KÖSZÖNÖM A FIGYELMET! 2011. 06. 23. MSZT Szakmai fórum
