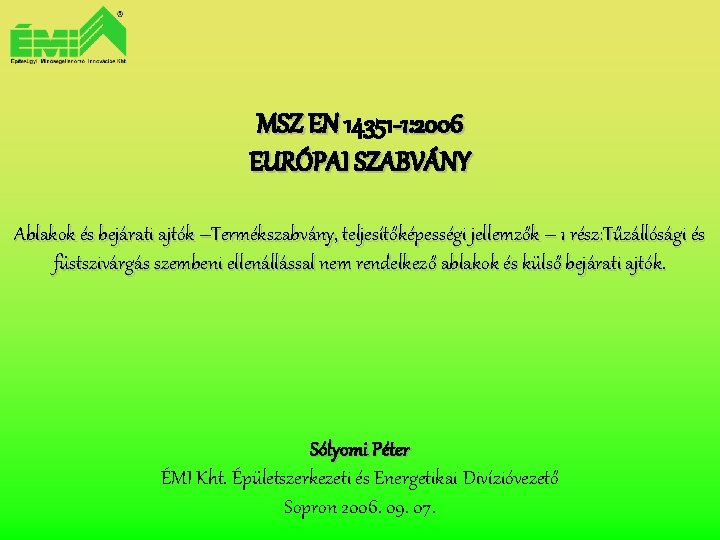

MSZ EN 14351 EN -1: 2006 EURÓPAI SZABVÁNY Ablakok és bejárati ajtók –Termékszabvány, teljesítőképességi jellemzők – 1 rész: Tűzállósági és füstszivárgás szembeni ellenállással nem rendelkező ablakok és külső bejárati ajtók. Sólyomi Péter ÉMI Kht. Épületszerkezeti és Energetikai Divízióvezető Sopron 2006. 09. 07.

Az Európai szabályozás elemei • Az építési termékekre vonatkozó 89/106/EGK irányelv • Az értelmező dokumentumok, amelyek a Bizottság közleményeként jelentek meg • Az egyes termékcsaládokra vonatkozó bizottsági határozatok a megfelelőség értékelés eljárásának meghatározására • Közlemények a harmonizált szabványokról és a bejelentett vizsgáló és tanúsító szervezetekről

Az Építési Termék Direktíva-ÉTD (angolul: CPD) • Az Európai Közösségek Tanácsának 1988. december 21 -én kiadott 89/106/EGK irányelve a tagállamok építési termékekre vonatkozó törvényeinek , rendeleteinek és adminisztratív intézkedéseinek összehangolásáról szól. • Az ÉTD szándéka az, hogy lebontsa a technikai akadályokat az építési termékek kereskedelme előtt az EU-n belül. Ez úgy lehetséges, hogy a jelenleg hatályban lévő nemzeti szabványok érvényüket veszítik és életre kelnek a: –Harmonizált műszaki specifikációk rendszere, egy megegyezésen alapuló megfelelőség igazolási eljárás rendszere minden egyes termékre vonatkozólag, –Bejelentett Tanúsító Szervezetek hálózata, (intertneten: NANDO) –A termékek CE jelölése. • Az ÉTD-nek nem célja az építési szabályok harmonizálása! Az ÉTD csak a vizsgálati módszereket, valamint a termék-teljesítőképességet ill. a megfelelőség igazolást harmonizálja.

Az Építési Termék Direktíva célja Hogy a tagállamok biztosítsák, azt hogy • a területükön létesített építmények ne veszélyeztessék emberek, állatok vagy anyagi javak biztonságát, • gazdaságossági, környezetvédelmi, egészségügyi, energiatakarékossági, tartóssági követelményeket minden tagállamban azonos szinten vegyenek figyelembe, • egységes követelmények és előírások legyenek érvényben az építési termékekre azért, hogy azok forgalmát az Unió belső piacán műszaki akadályok ne zavarják.

Alapvető követelmények - 6 db va mechanikai szilárdság és stabilitás va tűzbiztonság , va higiénia, az egészség-, és környezetvédelem , vaz üzembiztonság, (használati biztonság) va zajvédelem, vaz energiatakarékosság, valamint a hőszigetelés,

A Harmonizált Európai Normák (h. EN) • olyan szabványok, melyeket a CEN/CENELEC, (Európai Szabványügyi Bizottság/ Európai Elektrotechnikai Szabványügyi Bizottság) dolgozott ki, az Európai Unió Bizottságtól kapott felhatalmazás (mandátum) alapján. • Egy adott Harmonizált Európai Norma (h. EN) fogja előírni azt, hogy egy termék hogyan feleljen meg a rendelkezés követelményeinek, a gyártó által végzett saját vizsgálatok, valamint az Üzemi Gyártás Ellenőrzés (ÜGy. E ) tekintetében.

A CE jelölés • A CE jelölés alkalmazásával a gyártó igazolja, hogy a termék megfelel minden idevágó Európai Direktíva (Irányelv) megfelelő rendelkezéseinek. • Az üvegtermékekre a 89/106/EEC sz. Építési Termék Direktívákat (továbbiakban: ÉTD) alkalmazzák. A terméknek a harmonizált Európai Normáknak való megfelelésének igazolása által a termékek CE jelölése elhárítja a kereskedelmi akadályokat. • A “CE” betűi önmagában egy francia kifejezésnek, azaz a “Communauté Européen””nek a rövidítése, ami “Európai Közösség”-et jelent.

Hogyan is néz ki ez? Harmonizált Európai Szabvány Alapvető Követelmények 6 db Mandátumok* Értelmező Dokumentumok Megfelelőség igazolás Európai Műszaki Engedély

CE jelölés főbb céljai • jelzi a termék megfelelőségét a direktívák alapvető követelményeinek • megengedi a termékek piacon való elhelyezését • biztosítja az ilyen termékek szabad mozgását az EEA-n belül (Európai Gazdasági Térség) • lehetővé teszi a vám-, és más végrehajtó hatóságok részére a nem-megfelelő termékek forgalomból való kivonását A CE jel: • nem egy harmadik, független fél jele, igazolása vagy engedélye • nem az eredet jelölése • nem egyszerűen egy marketing vagy promóciós • nem tanúsított minőségi jel eszköz

A GYÁRTÓ szerepe a CE jelölési folyamatban. . . avagy…. . A CE jelölés megszerzését készítse elő a következő lépésekkel: –Határozza meg a termékcsaládot és határozza meg, hogy mely vonatkozó Európai Normát (h. EN) kell alkalmazni az adott termékre. –Azonosítsa be az Első Típus Vizsgálat (ITV) követelményeit és végezze el a (ITV) vizsgálatokat helyileg. –Határozza meg a Megfelelőség Igazolási Eljárás Módozatot, amely a termékére alkalmazható. –Készítse elő, majd vezesse be az ÜGy. E-t. ÜGy. E –Ha az adott Eljárás Módozat megköveteli, válasszon egy Tanúsító Szervezetet (Notified Body) és végeztesse el az Első Típus. Vizsgálatot. (Notified Body)

A hazai szabályozás elemei 3/2003 (I. 25. ) BM-GKM-Kv. VM együttes rendelete az építési termékek műszaki követelményeinek, megfelelőségi igazolásának, valamint forgalomba hozatalának és felhasználásának részletes szabályairól • A rendelet hatálya kiterjed: – valamennyi építési termékre, annak gyártójára, forgalmazójára, importálójára, továbbforgalmazójára, belföldi felhasználójára – az építmények építtetőjére, tervezőjére és kivitelezőjére – az építési termékek műszaki specifikációját jóváhagyó, a megfelelőség igazolás során közreműködő vizsgáló, ellenőrző és tanúsító szervezetekre – az építményeket engedélyező, az építésfelügyeleti és fogyasztóvédelmi hatóságokra – vámszervekre

Fogalommeghatározások • • építési termék: minden olyan anyag, szerkezet, berendezés vagy több különböző részből összeállított elem, amelyet azért állítanak elő, hogy építményekbe állandó jelleggel beépítsék. jóváhagyott műszaki specifikáció valamely arra jogosult szervezet által jóváhagyott és közzétett műszaki dokumentáció, amely tartalmazza a termékre vonatkozó műszaki követelményeket és rendszerint az alkalmazási feltételeket, továbbá a termék megfelelőség igazolásának módozatait is. (MSZ, MSZ ISO, MSZ EN (honosított harmonizált szabvány), ETA, ÉME) • • európai műszaki engedély (ETA) European Technical Approval útmutató az európai műszaki engedélyhez (ETAG) European Technical Approval Guideline

• építőipari műszaki engedély (ÉME) Magyarországon kijelölt jóváhagyó szervezet által- más jóváhagyott műszaki specifikáció hiányában – kiadott műszaki specifikáció, amely tartalmazza a termékre vonatkozó műszaki követelményeket és alkalmazási feltételeket, valamint a vizsgálati, megfelelőség igazolási módozatokat. • honosított harmonizált szabvány („MSZ EN”) a CEN által elfogadott és az Európai Közösségek Hivatalos Lapjában közzétett szabvány, amelyet a magyar eljárási rendnek megfelelően honosítottak és nemzeti szabványként közzétettek • megfelelőség igazolás olyan dokumentum amely igazolja, hogy a termék, illetve műszaki megoldás megfelel a rá vonatkozó műszaki specifikációkban ( MSZ, MSZ ISO, MSZ EN, ÉME vagy ETA) foglalt követelményeknek: –megfelelőségi tanúsítvány –szállítói megfelelőségi nyilatkozat

A Műszaki specifikációknak való megfelelés igazolása ii) Szállítói megfelelőségi nyilatkozat Második lehetőség (3) 1. a termék első típusvizsgálata egy kijelölt vizsgáló laboratórium által; 2. gyártásellenőrzés a gyártó által. Harmadik lehetőség 1. a termék első típusvizsgálata a gyártó által; 2. gyártásellenőrzés a gyártó által. (4)

Műszaki specifikációknak való megfelelés igazolása ablakok és ajtók esetén Tűz- és füstgátló, valamint menekülési útvonalon álló szerkezetek (1) Megfelelőségi tanúsítvány Olyan esetben ha a gyártó teljesítmény jellemzőket kíván közölni (pl. energiatakarékos és/vagy zajcsökkentő használat, tömítettség) és tűzzel szembeni viselkedésre vonatkozó előírások hatálya alá eső használat esetén (3) Szállítói megfelelőségi nyilatkozat A fentiektől eltérő használat esetén, vagy ha a gyártó nem kíván teljesítmény jellemzőket közölni és beltéri szerkezetek (4) Szállítói megfelelőségi nyilatkozat

Profilok anyaga ? ? ?

Légáteresztés Vizsgálat az MSZ EN 1026: 2001 szerint

Teljesítményfokozatok: MSZ EN 12207: 2001 1. osztály 2. osztály 3. osztály 4. osztály

Vízzárás Vizsgálat az MSZ EN 1027: 2001 szerint

Teljesítményfokozatok: MSZ EN 12208: 2001

Szélállóság Vizsgálat az MSZ EN 12211: 2001 szerint

Teljesítményfokozatok: MSZ EN 12210: 2001 Osztály P 1 0 P 2 a) P 3 nem vizsgált 1 400 200 600 2 800 400 1200 3 1200 600 1800 4 1600 800 2400 5 2000 1000 3000 E xxxxb) xxxx a) Ez a nyomás 50 -szer van megismételve. b) Az 5 -ös osztály feletti szélterhelés esetén a próbatestet Exxxx osztályba kell sorolni. Szélteher osztálya Ablaksík relatív behajlása A (<1/150) B (< 1/200) C (< 1/300) 1 2 3 4 5 Exxxx A 1 A 2 A 3 A 4 A 5 AExxxx B 1 B 2 B 3 B 4 B 5 BExxxx C 1 C 2 C 3 C 4 C 5 CExxxx

Mechanikai vizsgálatok

Hőszigetelés A legszembetűnőbb változás, hogy a jól ismert „k-értéket” felváltják az ’U’val jelölt, egész ablakra (w), üvegezésre (g) és keretre (f) vonatkozó jellemzők. Uw, Ug, Uf A szabvány szerint három lehetőség van a szükséges „U” értékek meghatározására: - táblázatból vett érték, - számítás (egyszerű, részletes) vagy - mérés.

MSZ EN 12567 -1 Ablakok és ajtók hőteljesítménye – A hőátbocsátási tényező meghatározása mérőkamrás eljárással – 1. rész: Teljes ablakok és ajtók Szerkezeti elem Magasság mm Szélesség mm Ablak 1480 a 1230 a Ajtó 2000 1000 a)Hangszigetelés – mérés szabványos méretei ( ISO 140 – 1 és ISO 140 – 3) A próbatest mért, teljes hőátbocsátási tényezője, UW, W/m 2 K -ben kifejezve és az alábbi egyenlettel számítható: q Uw = ----

MSZ EN ISO 10077 -1 Ablakok, ajtók és kiegészítő szerkezetek hőátbocsátása. Számításos módszer Üveg 4 mm dg Ig = Üvegperem hossza Y Af = Tokfelület Uf g Ag= Üvegfelület Ug

Üvegek hőszigetelése Ug-érték MSZ EN 673 Üvegezések hőátbocsátási tényezőjének meghatározása. Számításos módszer MSZ EN 674 Üvegezések hőátbocsátási tényezőjének (Ug-érték) meghatározása. Peremvédett fűtőlapos módszer MSZ EN 675 Üvegezések hőátbocsátási tényezőjének (Ug-érték) meghatározása. Hőárammérős módszer

A hőszigetelő üvegek vizsgálata az EN szabályozás szerint MSZ EN 674 Üvegezések hőátbocsátási tényezőjének (U-érték) meghatározása. Peremvédett fűtőlapos módszer A szabvány szerinti eljárással a sík és párhuzamos felületű, hermetikusan lezárt üvegezések hőátbocsátási tényezője határozható meg. MSZ EN 673 Üvegezések hőátbocsátási tényezőjének meghatározása. Számításos módszer A mért és számított hőátbocsátási tényező nem a teljes üvegfelületre vonatkozik, csak annak középső tartományában adja meg az „U” értéket.

A regionális fejlesztésért és felzárkóztatásért felelős tárca nélküli Miniszter 7. /2006. (V. 24. ) TNM r e n d e l e t e az épületek energetikai jellemzőinek meghatározásáról Követelményértékek - Összesített energetikai jellemző (E) - Fajlagos hőveszteségtényező (q) (Az épülethatároló szerkezetek átlagos hőátbocsátási tényezőjére vonatkozó követelmény) - Az épülethatároló szerkezetek rétegtervi hőátbocsátási tényezője (U)

Épülethatároló szerkezet A hőátbocsátási tényező követelményértéke U W/m 2 K Külső fal 0, 45 Lapostető 0, 25 Padlásfödém 0, 30 Fűtött tetőteret határoló szerkezetek 0, 25 Alsó zárófödém árkád felett 0, 25 Alsó zárófödém fűtetlen pince felett 0, 50 Homlokzati üvegezett nyílászáró (fa vagy PVC keretszerkezettel) 1, 60 Homlokzati üvegezett nyílászáró (fém keretszerkezettel) 2, 00 Homlokzati üvegezett nyílászáró, ha névleges felülete kisebb, mint 0, 5 m 2 2, 50 Homlokzati üvegfal 2) 1, 50 Tetőfelülvilágító 2, 50 Tetősík ablak 1, 70 Homlokzati üvegezetlen kapu 3, 00 Homlokzati, vagy fűtött és fűtetlen terek közötti ajtó 1, 80 Fűtött és fűtetlen terek közötti fal 0, 50 Szomszédos fűtött épületek közötti fal 1, 50 Talajjal érintkező fal 0 és -1 m között 0, 45 Talajon fekvő padló a kerület mentén 1, 5 m széles sávban (a lábazaton elhelyezett azonos ellenállású hőszigeteléssel helyettesíthető) 0, 50 2006

2006 Az épület átlagos hőátbocsátási tényezőjére vonatkozó követelmény: Um = 0, 086 (V/A) + 0, 38 [W/m 2 K]

Az összesített energetikai jellemzőre vonatkozó követelmény-értékek: A/V 0, 3 EP = 110 [k. Wh/m 2 a] 0, 3 A/V 1, 3 EP = 120 (A/V) + 74 [k. Wh/m 2 a] A/V 1, 3 EP = 230 [k. Wh/m 2 a] 2006

Köszönöm a Figyelmüket !!!
