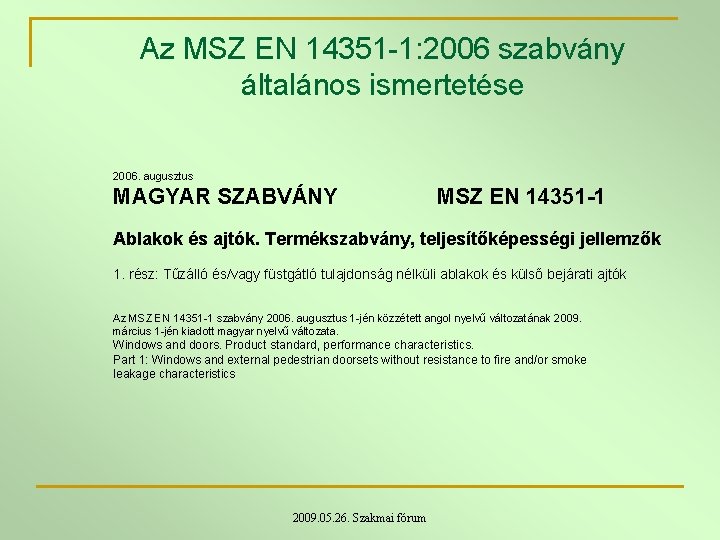

Az MSZ EN 14351 1: 2006 szabvány általános ismertetése 2006. augusztus MAGYAR SZABVÁNY MSZ EN 14351 -1 Ablakok és ajtók. Termékszabvány, teljesítőképességi jellemzők 1. rész: Tűzálló és/vagy füstgátló tulajdonság nélküli ablakok és külső bejárati ajtók Az MSZ EN 14351 1 szabvány 2006. augusztus 1 jén közzétett angol nyelvű változatának 2009. március 1 jén kiadott magyar nyelvű változata. Windows and doors. Product standard, performance characteristics. Part 1: Windows and external pedestrian doorsets without resistance to fire and/or smoke leakage characteristics 2009. 05. 26. Szakmai fórum

Alkalmazási terület: Vonatkozik: n n n Kézi, vagy gépi működtetésű, függőleges nyílásba beépített, tűzálló és/vagy füstgátló tulajdonság nélküli ablakokra, erkélyajtókra és üvegfalakra; Ferde tetősíkokba beépített tetőablakokra; Kézi, vagy gépi működtetésű, paneles/üveges külső bejárati ajtókra; 2009. 05. 26. Szakmai fórum

Nem vonatkozik: n n n n Tűzálló és füstgátló szabályozás alá eső ablakokra és bejárati ajtókra; Tetőbevilágítókra; Függönyfalakra; Ipari, kereskedelmi és garázskapukra, valamint ajtókra; Belsőtéri ajtókra; Forgóajtókra; Menekülési útvonalon elhelyezett ablakokra. 2009. 05. 26. Szakmai fórum

Ao. C 3 MEGFELELŐSÉGIGAZOLÁSI RENDSZER MSZ EN 14351 szabványnak való megfelelőség + Teljesítményjellemzők meghatározása / igazolása Termék első típusvizsgálata Üzemi gyártásellenőrzés (kijelölt szervezet által) 2009. 05. 26. Szakmai fórum (gyártó által)

Ao. C 1 MEGFELELŐSÉGIGAZOLÁSI RENDSZER MSZ EN 14351 szabványnak való megfelelőség + Teljesítményjellemzők meghatározása / igazolása Kijelölt szervezet feladata: A termék első típusvizsgálata A gyár és az üzemi gyártásellenőrzés első ellenőrzése; Az üzemi gyártásellenőrzés folyamatos felügyelete, értékelése és jóváhagyása Gyártó feladata: Üzemi gyártásellenőrzés; Minták további vizsgálata meghatározott vizsgálati terv szerint; 2009. 05. 26. Szakmai fórum

Teljesítőképességi jellemzők: Ø Ø Ø Légzárás (ablak, ajtó, tetőablak) Vízzárás (ablak, ajtó, tetőablak) Szélállóság (ablak, ajtó, tetőablak) Hőátbocsátás (ablak, ajtó, tetőablak) Akusztikai teljesítőképesség (ablak, ajtó, tetőablak) Biztonsági eszközök teherviselő képessége (ablak, ajtó, tetőablak) Veszélyes anyagkibocsátás (ablak, ajtó) Ütésállóság (ajtó, tetőablak) Magasság és szélesség (ajtó) Hóteherrel és állandó terheléssel szembeni ellenállás (tetőablak) Tűzállósági jellemzők (tetőablak) Sugárzási tulajdonságok (tetőablak) 2009. 05. 26. Szakmai fórum

Ø Ø Ø Ø Ø Kinyithatóság Tartósság Működtetőerők Mechanikai szilárdság Szellőzés Lövedékállóság Robbanásállóság Ismételt nyitással és zárással szembeni ellenállás Különböző klimatikus feltételek közti viselkedés Betörésállóság 2009. 05. 26. Szakmai fórum

Mikor kell elvégezni a típusvizsgálatot ? o o o Egy szerkezet gyártásának kezdetén; Új gyártási módszer alkalmazásakor (ha ez feltételezhetően befolyásolja a már megállapított jellemzőket); Szerkezetben történt változások esetén (pl. nyersanyag, szerkezeti elem módosulás). 2009. 05. 26. Szakmai fórum

A 1. táblázat: Kölcsönhatás a termékjellemzők és a szerkezeti elemek között Szerkezeti elemek Jellemzők Vasalat Tömítés Tok, ajtószárny, ablakszárny, keret Anyag Profil Üvegezés Szélállóság (I) I I I Hóteherrel szembeni ellenállás N N I Tűzállóság (I) I I (I) N Külső tűzzel szembeni ellenállás (I) (I) (I) Vízzárás (I) I N Veszélyes anyagok (I) (I) N (I) Ütésállóság (I) N (I) I Biztonsági szerkezetek teherviselő képessége I N I I N Kinyithatóság I (I) (I) N Akusztikai teljesítőképesség f N (I) I I Hőátbocsátás N (I) I I Légáteresztés (I) I N Működtetőerők I I (I) (I) Mechanikai szilárdság I N (I) Ismételt nyitással és zárással szembeni ellenállás I (I) (I) Különböző klimatikus viszonyok közti viselkedés N (I) I I N 2009. 05. 26. Szakmai fórum

A termékek első típusvizsgálati feladatainak kijelölése: A termék kezdeti típusvizsgálata egy kijelölt szervezet által A termék kezdeti típusvizsgálata a gyártó által Lényeges jellemzők ABLAK AJTÓ TETŐABLAK AJTÓ TETŐABLA K Szélállóság I I N N N I Hóteher és állandó terhe léssel szembeni ellenállás – – N – – I Tűzveszélyesség – – I – – N Külső tűzzel szembeni ellenálló képesség – – I – – N Vízzárás I I I N N N Ütésállóság – N I – I N Biztonsági szerkezetek teherviselő képessége I I I N N N Magasság – N – – I – Működtetőerők (csak gépi működtetés esetén) – I – – N – Akusztikai teljesítmény I I I N N N Hőátbocsátás I I I N N N Sugárzási tulajdonságok – – N – – I Légáteresztés I I I N N N 2009. 05. 26. Szakmai fórum

Gyártói feladatok az Első Típusvizsgálat során / után: q. A szabvány által kijelölt teljesítményjellemzők meghatározása; q. Kijelölt szervezet által elvégzendő vizsgálatokhoz a minták biztosítása. v. A minták meghatározása a gyártó feladata és felelőssége; v A mintának a kialakított termékcsaládot kell reprezentálnia a vizsgált teljesítményjellemző szempontjából; v Mintavételi jegyzőkönyv készítése. Első Típusvizsgálati Jegyzőkönyv: v Meg kell őrizni a termék gyártása során + 5 évig; v Elérhetőnek kell lennie az ellenőrző szervek/ hatóságok v Későbbi vizsgálat elvégeztetése számára; 2009. 05. 26. Szakmai fórum

Jellemző vizsgálati próbatest kiválasztása: Ablaktípusok Jellemző vizsgálati próbatest (a legkedvezőtlenebb) Fix ablak Egyszárnyú nyíló ablak (kifelé, vagy befelé nyíló) Bukó-nyíló ablak Felnyíló ablak Bukó-nyíló ablak Két-, vagy többszárnyú nyíló ablak (befelé, vagy kifelé nyíló) A maximális szárnyszámmal rendelkező, valamennyi szárnynál befelé nyíló ablak Vízszintes, egy-/kétszárnyú tolóablak Vízszintes tolóablak, két szárnnyal Vízszintes, egy-/kétszárnyú emelő-toló ablak Vízszintes irányú, kétszárnyú emelő-toló ablak Függőleges, egy-/kétszárnyú tolóablak Függőleges irányú, kétszárnyú tolóablak Függőleges/vízszintes billenőablak Függőleges, vagy vízszintes billenőablak/forgó ablak Zsaluablak vízszintes/függőleges közbenső tegellyel A maximális zsaluszámmal rendelkező vízszintes vagy függőleges tengelyű ablak Csúszó harmonikaablak A maximális szárnyszámmal rendelkező harmonikaablak Felfelé vagy oldalra nyíló, kifordítható szárnnyal rendelkező ablak 2009. 05. 26. Szakmai fórum

Ablakok jellemzőinek meghatározása Jellemző Osztályozási szabvány Vizsgálati vagy számítási szabvány A vizsgálat típusa A vizsgálat i próbates -tek száma A vizsgálati próbatest mérete Közvetlen alkalmazási tartomány (eredmény kiterjeszthetősége) 1. Légátereszté s EN 12207 EN 1026 Nem károsító 1 Nincs meghatározva A vizsgálati próbatest teljes felületének - 100%-ától + 50%-áig 2. Vízzárás EN 12208 EN 1027 Nem károsító 1 Nincs meghatározva A vizsgálati próbatest teljes felületének - 100%-ától + 50%-áig 3. Szélállóság EN 12210 EN 12211 Károsító 1 Nincs meghatározva A vizsgálati próbatest szélességének és magasságának- 100%-a 4. Biztonsági szer-kezetek teherviselő képessége Küszöbérték EN 14609 Nem károsító 1 Nincs meghatározva A vizsgálati próbatest teljes felületének - 100%-a 5. Akusztikai teljesítőképe s-ség EN ISO 140 -3 EN ISO 717 -1 Nem károsító vagy táblázato s érték Közölt érték EN ISO 10077‑ 1: 2000, F 1. táblázat 6. Hőátbocsátá s Közölt érték EN ISO 10077‑ 1 és EN ISO 10077‑ 2 Táblázato s érték Számítás 1 1, 23 x 1, 48 (m) (javasolt) 2, 7 m² (egyéb méret: Lásd szabvány B melléklet – Nincs meghatározva – – 1, 23 (± 25%) m × 1, 48 (-25%) m vagy 1, 48 (+25%) m × 2, 18 (± 25%) m Teljes felület 2, 3 m² 1, 23 (± 25%) m × 1, 48 (-25%) m vagy Teljes felület 2, 3 m² EN ISO 12567 -12009. 05. 26. Nem Szakmai fórum 1 EN ISO 12567‑ 2 károsító 1 Valamennyi méret Teljes felület > 2, 3 m²

Külső bejárati ajtók jellemzőinek meghatározása A vizsgála t típusa A vizsgála ti próbate s-tek száma A vizsgálati próbatest mérete Közvetlen alkalmazási tartomány EN 1026 Nem károsító 1 Nincs meghatáro z-va Tömítéstől függően (- 100%-ától + 50%ig ), vagy (- 100%) EN 12210 EN 12211 Károsít ó 1 Nincs meghatáro z-va A vizsgálati próbatest szélességének és magasságának - 100%-a EN 12208 EN 1027 Nem károsító 1 Nincs meghatáro z-va A vizsgálati próbatest teljes felületének - 100%-ától + 50%-áig Küszöbért ék EN 948 Nem károsító 1 Nincs meghatáro z-va A vizsgálati próbatest teljes felületének – 100%-a 1 Minimálisa n kb. 0, 9 m × 2, 0 m – – 1, 23 (± 25%) m × 2, 18 (± 25%) m vagy 2, 00 (± 25%) m × 2, 18 (± 25%) m Jellemző Osztályozási szabvány Vizsgálati vagy számítási szabvány 1. Légáteresztés EN 12207 2 Szélállóság Vízzárás 3 4. 5. 6. Biztonsági szerkezetek teherviselő képessége Akusztikai teljesítőképesség Hőátbocsátás Közölt érték EN ISO 140 -3 EN ISO 717 -1 EN ISO 10077 ‑ 1 vagy EN ISO 10077 ‑ 1 és EN ISO 10077 ‑ 2 Nem károsító Számítá s 1 EN ISO 12567 ‑ 1 Nem károsító 2009. 05. 26. Szakmai fórum 1 1, 23 (± 25%) m × 2, 18 (± 25%) m vagy 2, 00 (± 25%) m × 2, 18 Tömítéstől függően (- 100%-ától + 50%ig ), vagy (- 100%) Teljes felület 3, 6 m² Teljes felület > 3, 6 m²

Vizsgált teljesítményjellemző megadása: ØOsztályok (a szabvány által megadott osztályba sorolási szabványok alapján); ØÉrték ( a szabvány által megadott mérési / számítási szabványok szerint meghatározott értékek, vagy vonatkozó táblázatokból vett értékek); Ø „Megfelel” /”Nem felel meg” értékelés (szabvány által meghatározott határértéken történő mérés); Ønpd (no performance determined) = Nincs teljesítményjellemző meghatározva. (Nem használható, ha nemzeti szabályozás kötelező határértéket ír elő a jellemzőre vonatkozóan !!!) 2009. 05. 26. Szakmai fórum

Osztály Közölt érték npd Megfelelt / Nem felelt meg 2009. 05. 26. Szakmai fórum

Mérési próbatestek kiválasztása: („Klasszikus”termékkör esetén) I. Ablakok, erkélyajtók (fix, nyíló, bukó nyíló) Mért jellemző Légzárás Vízzárás Eredmény kiterjeszthetősége Javasolt, vagy előírt méret Mért felület ( -100 % - +50%) Gyártható maximális méret Szélállóság Mért felület ( -100 %) Biztonságosság Mért felület ( -100 % ) Hőszigetelés Valamennyi méret * 123 x 148 (cm) Hangszigetelés MSZ EN 14351 -1 szabvány, B. melléklet 123 x 148 (cm) - 1 db maximális méretű, egyszárnyú bukó-nyíló ablak, vagy erkélyajtó; - 1 db maximális méretű, középen felnyíló erkélyajtó; - 1 db 123 x 148 (cm) méretű egyszárnyú ablak; * Feltételezve, hogy Ug 1, 9 W/m 2 K; 2009. 05. 26. Szakmai fórum - 1 db, 123 x 148 (cm) méretű középen felnyíló ablak.

I. Bejárat ajtó (egyszárnyú): Mért jellemző Eredmény kiterjeszthetősége Javasolt, vagy előírt méret Légzárás Mért felület ( -100 % - +50%), vagy ( -100 % )** Vízzárás Mért felület ( -100 % - +50%) Szélállóság Mért felület ( -100 %) Biztonságosság Mért felület ( -100 % ) Hőszigetelés Valamennyi méret * 123 x 218 (cm) Hangszigetelés (-100 % - +50%), vagy Min. 90 x 200 (cm) Gyártható maximális méret - 1 db maximális méretű, bejárati ajtó; - 1 db 123 x 218 (cm) méretű bejárati ajtó ( -100 % )** * Feltételezve, hogy Ug 1, 9 W/m 2 K; ** Tömítéstől függően. 2009. 05. 26. Szakmai fórum

Megfelelőség igazolás folyamata: Első Típusvizsgálati Jegyzőkönyv (ETVJ) Üzemi gyártásellenőrzési rendszer (ÜGYE) EK Megfelelőségi Nyilatkozat » CE-jelölés 2009. 05. 26. Szakmai fórum
