Aula 5. 3 Eletrodinâmica Circuitos
Resistores Processo matemático E Características do circuito
Série • Resistores percorridos pela mesma corrente; • A diferença de potencial do circuito (ddp) é a soma das ddp’s individuais de cada resistor. • A resistência equivalente é a soma das resistências individuais.
Série
Paralelo
Paralelo (casos especiais)

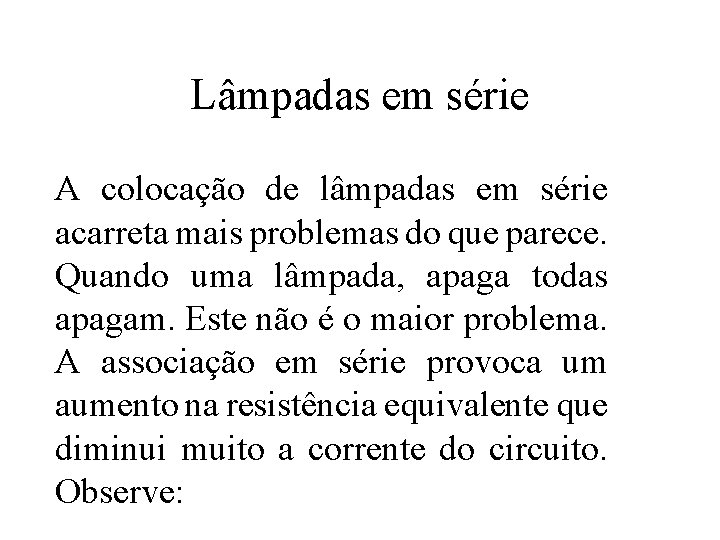

Lâmpadas em série A colocação de lâmpadas em série acarreta mais problemas do que parece. Quando uma lâmpada, apaga todas apagam. Este não é o maior problema. A associação em série provoca um aumento na resistência equivalente que diminui muito a corrente do circuito. Observe:
Circuito em Paralelo Observe a associação: a lâmpada da esquerda é de 100 W (brilho maior) e a da direita 40 W (brilho menor). Cada lâmpada está com um brilho que corresponde ao funcionamento normal.
Circuito em Série Na associação em série a corrente deve percorrer um caminho sem nós (sem bifurcações) 100 W 40 W
Circuito em Série 100 W 40 W Observe que a lâmpada de 100 W está com menor brilho (filamento incandescente), enquanto que a lâmpada de 40 W consegue um brilho razoável.
Curto circuito
Um curto circuito ocorre quando dois pontos de diferentes potenciais elétricos são unidos por um outro fio (de resistência desprezível). Assim os pontos assumem o mesmo potencial.
O fio colocado abaixo da resistência produziu um desvio para o resistor original. Como a ddp nos extremos do resistor é zero não há passagem de corrente pelo resistor.
O problema do curto circuito é quando ele acontece sem a intenção. Geralmente, o fio que provoca o curto não suporta a corrente que por ele passa. Em uma tomada, o fio paralelo é descascado para poder ser ligado à parte metálica através de um parafuso.
Caso o fio tenha sido mal descascado, algum pedaço de fio pode se soltar e unir as partes metálicas da tomada.
Este é o típico curto circuito, pois o fio não suporta a corrente e sempre ocorre a produção de calor. Derrete o plástico, derrete a capa plástica dos fio e acaba liberando mais calor, geralmente causando fogo e incêndios. Fio solto produzindo contato
Aquecimento
A corrente elétrica é diretamente proporcional à potência do circuito. Assim um aparelho de grande potência provoca a geração de calor no circuito. Resumo: menos resistência no circuito significa – mais corrente e mais potência, logo, produção de calor.
Não devemos. . .
Não devemos. . .
Não devemos. . .
Aparelhos de medida • Amperímetro: resistência interna baixa, próxima de zero; deve ser ligado em série no circuito • Voltímetro: resistência interna alta, tende a infinito; deve ser ligado em paralelo no circuito.
