RESISTORES Prof Luciano Resistores para que servem Potencimetro

RESISTORES Prof. Luciano

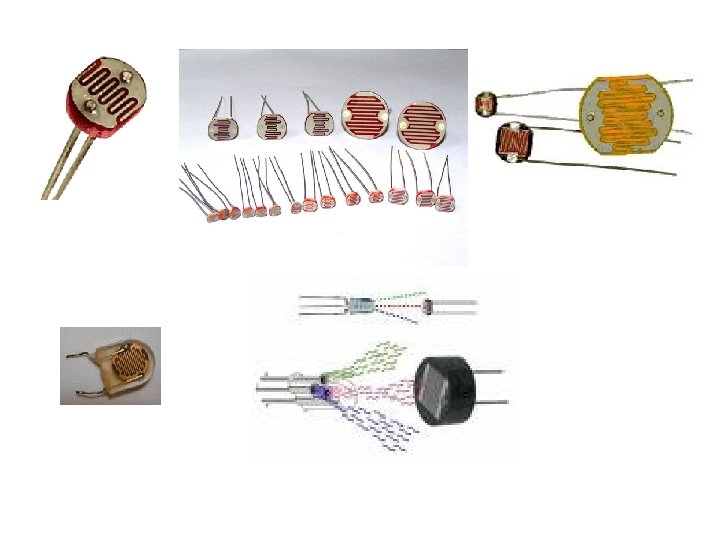

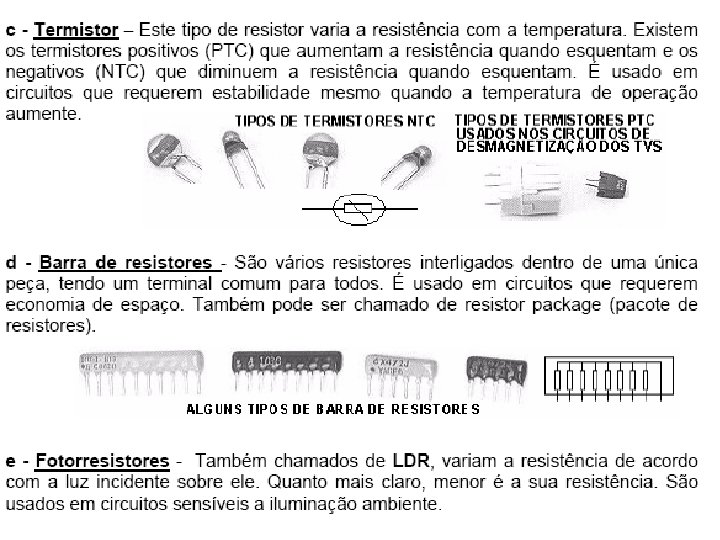

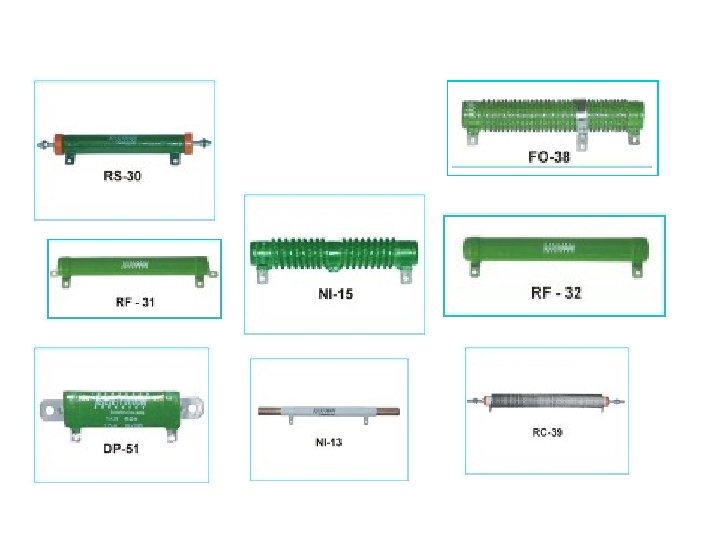

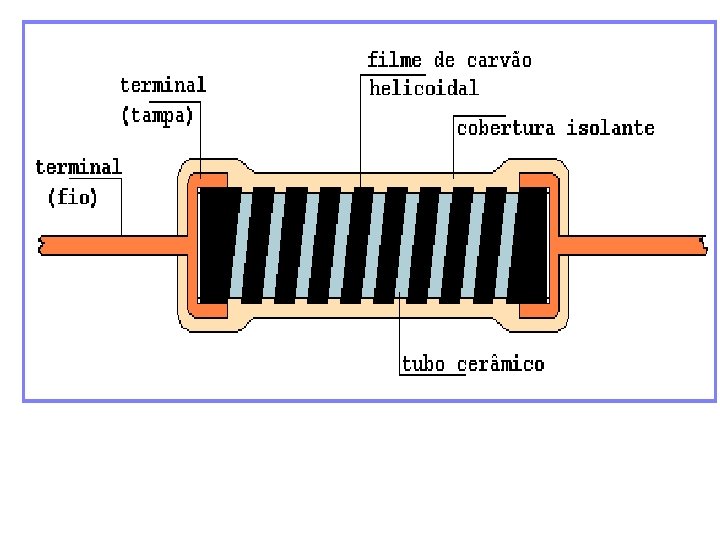

Resistores, para que servem?

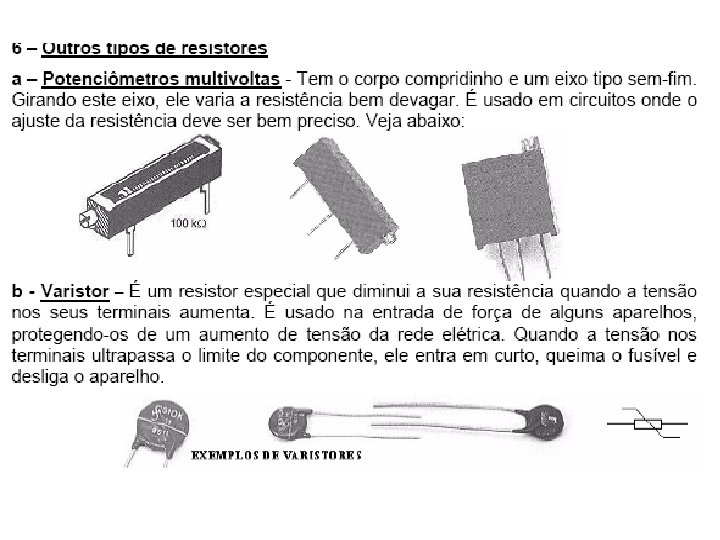

Potenciômetro Linear Potenciômetro Não-Linear

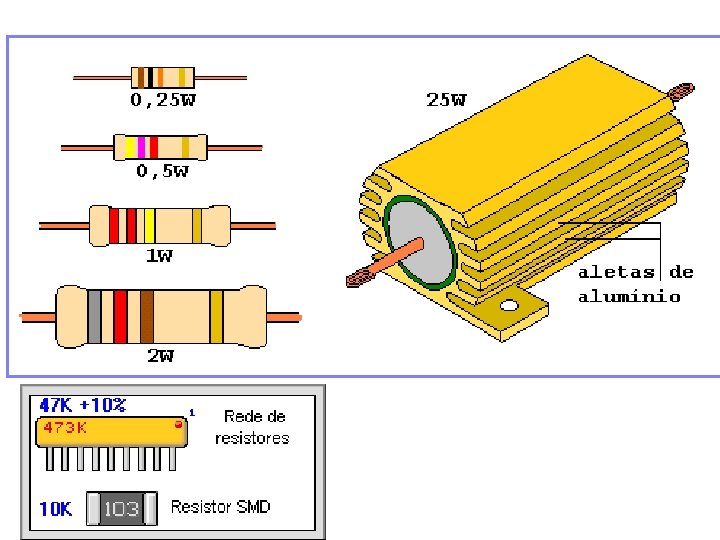

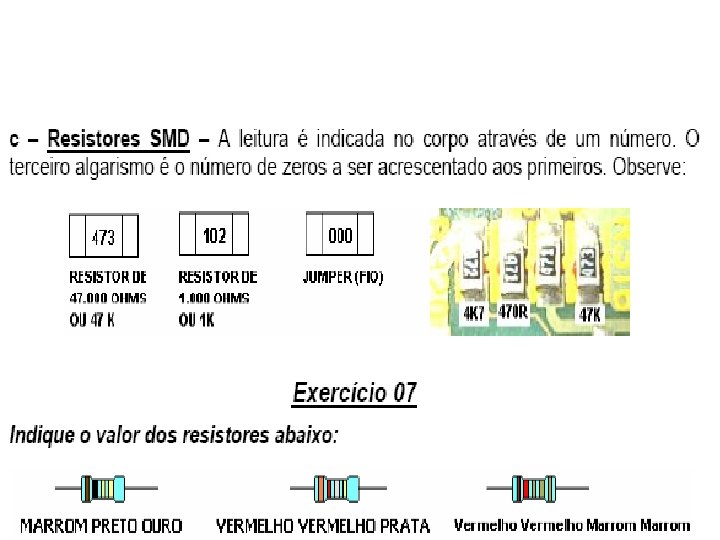

Representação de Resistores

Cor 1ª faixa 2ª faixa 3ª faixa Multiplic ador Tolerância Coef. de Temperatura Preto 0 0 0 × 100 Marrom 1 1 1 × 101 ± 1% (F) 100 ppm Vermelho 2 2 2 × 102 ± 2% (G) 50 ppm Laranja 3 3 3 × 103 15 ppm Amarelo 4 4 4 × 104 25 ppm Verde 5 5 5 × 105 ± 0. 5% (D) Azul 6 6 6 × 106 ± 0. 25% (C) Violeta 7 7 7 × 107 ± 0. 1% (B) Cinza 8 8 8 × 108 ± 0. 05% (A) Branco 9 9 9 Ouro ± 5% (J) Prata ± 10% (K) Sem cor ± 20% (M)

Fig. 1 - Código de resistores

Tolerância Multiplicador Algarismo significativo

5 6 0 0 Ω ± 5% 5880 Ω 5600 Ω ± 5% 5320 Ω

5 6 2 000Ω± 10% 618200Ω 562000 Ω 505800Ω

1 7 00 Ω ± 20% 2040Ω 1700 Ω ± 20% 1360Ω

ASSOCIAÇÃO DE RESISTORES ASSOCIAÇÃO EM SÉRIE R 1 5600 Ω R 2 R 3 5600 Ω RESISTOR EQUIVALENTE Req 16. 800 Ω

R 1 R 2 Req = R 1 + R 2 + R 3

R 1 R 2 R 3 U 1 U 2 U 3 U U = U 1 + U 2+ U 3

i 1 R 1 i 2 R 2 i 3 R 3 i i = i 1= i 2 = i 3

ASSOCIAÇÃO EM PARALELO R 1 = 5600 Ω R 2 = 5600 Ω R 3 = 5600 Ω RESISTOR EQUIVALENTE Req 1866, 66 Ω

R 1 R 2 Req R 3 1 1 = + + R 3 Req R 1 R 2

i = i 1+ i 2 + i 3 U = U 1 = U 2= U 3

FACILITANDO O CÁLCULO R 1 5600 Ω R 2 R 3 5600 Ω Req = n. Rn

R 1 = 5600 Ω R 2 = 5600 Ω Req = R 3 = 5600 Ω Req = 5600 3 Rn n =1866, 66 Ω

R 1 R 2 Req = R 1. R 2 R 1+R 2

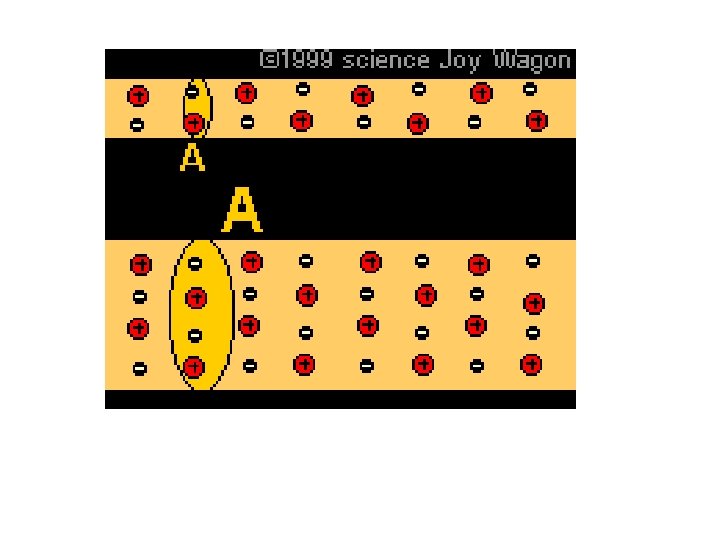

Definições de resistência número de choques entre portadores e partículas do material por unidade de volume Resistência elétrica de um elemento passivo de circuito que é percorrido por uma corrente invariável de 1 ampère, quando uma tensão elétrica constante de 1 volt é aplicada aos seus terminais resistência elétrica como sendo a oposição que os átomos do elemento oferecem a passagem da corrente elétrica. Resistividade de um material homogêneo e isótropo, do qual um cubo com 1 metro de aresta apresenta uma resistência elétrica de 1 ohm entre faces opostos

dependente: (a)do material de que é feito (pois isso afeta o número de partículas do material contidas na unidade de volume), (b) de sua geometria (pois afeta o volume total de percurso) o que, para fios comuns, se engloba sob a forma: R = ρ. L/A onde ρ é a 'resistividade do material', L é o comprimento do fio e A a área de sua seção transversal, (c) e da sua temperatura (pois afeta o estado de vibração de suas partículas) porém, (1) independente da particular d. d. p. aplicada (2) e independente da intensidade de corrente circulante.
