Aula 24 – Associação de resistores em série

Aula 24 – Associação de resistores em série

 Redução ou queda no potencial elétrico R = 5Ω i = 2 A

Redução ou queda no potencial elétrico R = 5Ω i = 2 A Houve uma redução de 10 V no potencial elétrico Qual o significado? Para cada 1 C que atravessa o resistor:

Associação em série (ligados em sequência e percorridos pela mesma corrente elétrica) A B

Associação em série (ligados em sequência e percorridos pela mesma corrente elétrica) A B C D D A i + - D A + - D Resistor de resistência elétrica equivalente: quando ligado à mesma DDP será atravessado pela mesma corrente elétrica total e dissipará a mesma potência que os resistores do circuito original.

Aproximação entre resistor e lâmpada incandescente • Podemos considerar a lâmpada incandescente como um

Aproximação entre resistor e lâmpada incandescente • Podemos considerar a lâmpada incandescente como um resistor. • Quanto maior a potência dissipada, maior o brilho.

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1,

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1, R 2 e R 3) ligadas em série e conectadas a um gerador cuja diferença de potencial é U =40 V. A B C D i A + - D

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1,

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1, R 2 e R 3) ligadas em série e conectadas a um gerador cuja diferença de potencial é U = 40 V. A B C D D A i A + - a) a resistência equivalente da associação; i D A + - D

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1,

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1, R 2 e R 3) ligadas em série e conectadas a um gerador cuja diferença de potencial é U =40 V. A B D C D A i = 4 A i A + - D b) a corrente total da associação (i); i = 4 A A i = 4 A i + - D

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1,

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1, R 2 e R 3) ligadas em série e conectadas a um gerador cuja diferença de potencial é U =40 V. A B C D A D i = 4 A i A + - A D i = 4 A i + - D c) a diferença de potencial em cada resistor; 40 = 8 + 12 + 20

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1,

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1, R 2 e R 3) ligadas em série e conectadas a um gerador cuja diferença de potencial é U =40 V. A B C D D A i = 4 A i A + - d) a potência dissipada em cada resistor; i = 4 A i + - A D D

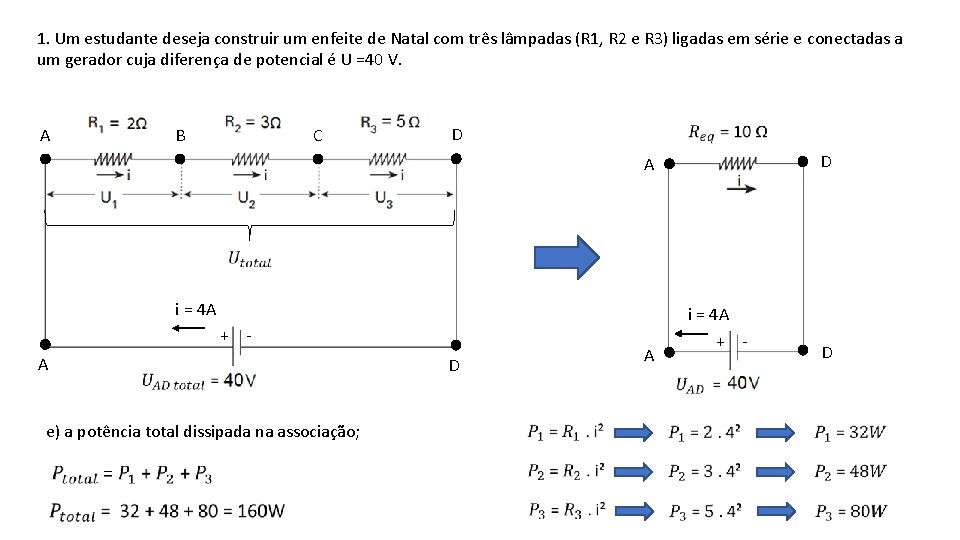

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1,

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1, R 2 e R 3) ligadas em série e conectadas a um gerador cuja diferença de potencial é U =40 V. A B C D D A i = 4 A i A + - i = 4 A i + - A D D e) a potência total dissipada na associação;

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1,

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1, R 2 e R 3) ligadas em série e conectadas a um gerador cuja diferença de potencial é U =40 V. A B C D A D i = 4 A i + - D f) a potência dissipada no resistor equivalente. Neste caso, ao se comparar com a potência total transformada na associação no item anterior, qual conclusão você pode tirar? A U = D Conclusão: a potencia dissipada pelo resistor equivalente é igual a soma das potências dissipadas pelos resistores do circuito original.

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1,

1. Um estudante deseja construir um enfeite de Natal com três lâmpadas (R 1, R 2 e R 3) ligadas em série e conectadas a um gerador cuja diferença de potencial é U =40 V. A B D C X X X i = 4 A i X A + - D g) o que aconteceria caso um elemento “queimasse”, ou seja, se tornasse um circuito aberto devido a um excesso de aquecimento. Se algum elemento “queimasse”, o condutor sofreria fusão e a corrente elétrica seria interrompida, pois o circuito estaria aberto. Todos os elementos deixariam de funcionar.

2. (Fuvest-SP) Uma estudante quer utilizar uma lâmpada (dessas de lanterna de pilhas) e

2. (Fuvest-SP) Uma estudante quer utilizar uma lâmpada (dessas de lanterna de pilhas) e dispõe de uma bateria de 12 V. A especificação da lâmpada indica que a tensão de operação é 4, 5 V e a potência elétrica utilizada durante a operação é de 2, 25 W. Para que a lâmpada possa ser ligada à bateria de 12 V, será preciso colocar uma resistência elétrica, em série, de aproximadamente: a) 0, 5 Ω b) 4, 5 Ω c) 9, 0 Ω d) 12, 0 Ω e) 15, 0 Ω

2. (Fuvest-SP) Uma estudante quer utilizar uma lâmpada (dessas de lanterna de pilhas) e

2. (Fuvest-SP) Uma estudante quer utilizar uma lâmpada (dessas de lanterna de pilhas) e dispõe de uma bateria de 12 V. A especificação da lâmpada indica que a tensão de operação é 4, 5 V e a potência elétrica utilizada durante a operação é de 2, 25 W. Para que a lâmpada possa ser ligada à bateria de 12 V, será preciso colocar uma resistência elétrica, em série, de aproximadamente: Resistor a) 0, 5 Ω b) 4, 5 Ω c) 9, 0 Ω d) 12, 0 Ω e) 15, 0 Ω Lâmpada U = 12 V 12 = 7, 5 + 4, 5

2. (Fuvest-SP) Uma estudante quer utilizar uma lâmpada (dessas de lanterna de pilhas) e

2. (Fuvest-SP) Uma estudante quer utilizar uma lâmpada (dessas de lanterna de pilhas) e dispõe de uma bateria de 12 V. A especificação da lâmpada indica que a tensão de operação é 4, 5 V e a potência elétrica utilizada durante a operação é de 2, 25 W. Para que a lâmpada possa ser ligada à bateria de 12 V, será preciso colocar uma resistência elétrica, em série, de aproximadamente: a) 0, 5 Ω b) 4, 5 Ω c) 9, 0 Ω d) 12, 0 Ω e) 15, 0 Ω Resistor Lâmpada U = R. i i = 0, 5 A U = 12 V

Aula 24 – Associação de resistores em paralelo

Aula 24 – Associação de resistores em paralelo

Associação em paralelo (mesma DDP) B A A B B i i B A

Associação em paralelo (mesma DDP) B A A B B i i B A A + - B Resistor de resistência elétrica equivalente: quando ligado à mesma DDP será atravessado pela mesma corrente elétrica total e dissipará a mesma potência que os resistores do circuito original.

Associação em paralelo (mesma DDP) A A B B A B i A i

Associação em paralelo (mesma DDP) A A B B A B i A i B A Para dois resistores + - B Para n resistores iguais Resistor de resistência elétrica equivalente: quando ligado à mesma DDP será atravessado pela mesma corrente elétrica total e dissipará a mesma potência que os resistores do circuito original.

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação elétrica foi representada por três pequenas lâmpadas (R 1, R 2 e R 3) ligadas em paralelo e conectadas a um gerador cuja diferença de potencial é U = 90 V, como ilustra a figura a seguir.

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação elétrica foi representada por três pequenas lâmpadas (R 1, R 2 e R 3) ligadas em paralelo e conectadas a um gerador cuja diferença de potencial é U = 90 V, como ilustra a figura a seguir. a) a resistência equivalente da associação;

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação elétrica foi representada por três pequenas lâmpadas (R 1, R 2 e R 3) ligadas em paralelo e conectadas a um gerador cuja diferença de potencial é U = 90 V, como ilustra a figura a seguir. i = 90 A i = 90 A b) a corrente total da associação (i); i = 90 A

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação elétrica foi representada por três pequenas lâmpadas (R 1, R 2 e R 3) ligadas em paralelo e conectadas a um gerador cuja diferença de potencial é U = 90 V, como ilustra a figura a seguir. i = 90 A i = 90 A c) a corrente elétrica em cada resistor;

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação elétrica foi representada por três pequenas lâmpadas (R 1, R 2 e R 3) ligadas em paralelo e conectadas a um gerador cuja diferença de potencial é U = 90 V, como ilustra a figura a seguir. i = 90 A i = 90 A d) a potência transformada em cada resistor

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação elétrica foi representada por três pequenas lâmpadas (R 1, R 2 e R 3) ligadas em paralelo e conectadas a um gerador cuja diferença de potencial é U = 90 V, como ilustra a figura a seguir. i = 90 A i = 90 A e) a potência total transformada na associação;

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação

1. Um arquiteto decidiu construir uma maquete de uma casa. Nesse projeto, a instalação elétrica foi representada por três pequenas lâmpadas (R 1, R 2 e R 3) ligadas em paralelo e conectadas a um gerador cuja diferença de potencial é U = 90 V, como ilustra a figura a seguir. i = 90 A i = 90 A f) a potência transformada no resistor equivalente. Nesse caso, ao se comparar com a potência total transformada na associação no item anterior, qual conclusão você pode tirar? Conclusão: a potencia dissipada pelo resistor equivalente é igual a soma das potências dissipadas pelos resistores do circuito original.

2. (UFRGS-RS) Considere o circuito formado por três lâmpadas idênticas ligadas em paralelo à

2. (UFRGS-RS) Considere o circuito formado por três lâmpadas idênticas ligadas em paralelo à bateria, conforme representa a figura 1. Como a chave C foi aberta na figura 2, considere as afirmações abaixo sobre a figura 2, em comparação à situação descrita na figura 1. I. A potência fornecida pela bateria é a mesma. II. A diferença de potencial aplicada a cada lâmpada acesa é a mesma. III. As correntes elétricas que percorrem as lâmpadas acesas são menores. Qual(is) está(ão) correta(s)? a) Apenas II. b) Apenas III. c) Apenas I e II. d) Apenas I e III. e) I, II e III.

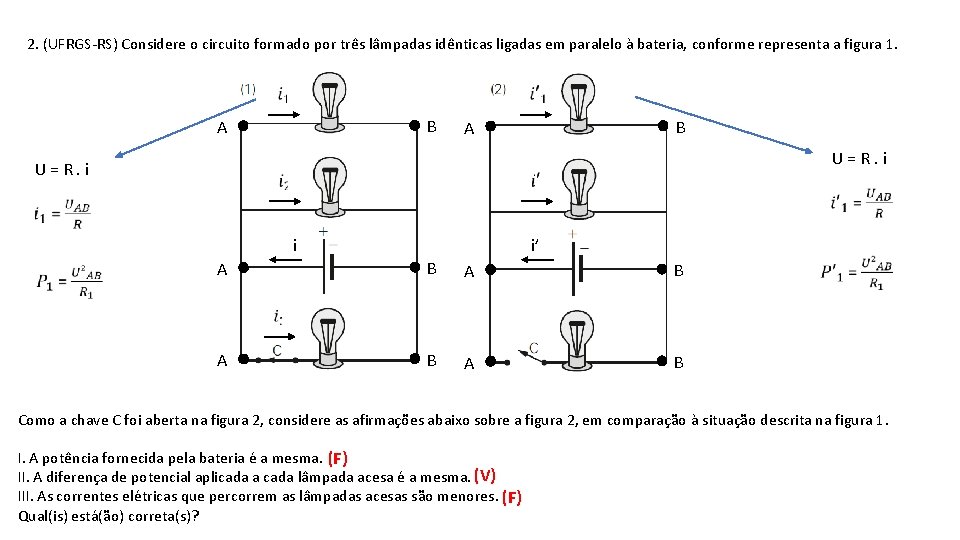

2. (UFRGS-RS) Considere o circuito formado por três lâmpadas idênticas ligadas em paralelo à

2. (UFRGS-RS) Considere o circuito formado por três lâmpadas idênticas ligadas em paralelo à bateria, conforme representa a figura 1. B A U = R. i i A i’ B A B A Como a chave C foi aberta na figura 2, considere as afirmações abaixo sobre a figura 2, em comparação à situação descrita na figura 1. I. A potência fornecida pela bateria é a mesma. (F) II. A diferença de potencial aplicada a cada lâmpada acesa é a mesma. (V) III. As correntes elétricas que percorrem as lâmpadas acesas são menores. (F) Qual(is) está(ão) correta(s)?

2. (UFRGS-RS) Considere o circuito formado por três lâmpadas idênticas ligadas em paralelo à

2. (UFRGS-RS) Considere o circuito formado por três lâmpadas idênticas ligadas em paralelo à bateria, conforme representa a figura 1. Como a chave C foi aberta na figura 2, considere as afirmações abaixo sobre a figura 2, em comparação à situação descrita na figura 1. I. A potência fornecida pela bateria é a mesma. (F) II. A diferença de potencial aplicada a cada lâmpada acesa é a mesma. (V) III. As correntes elétricas que percorrem as lâmpadas acesas são menores. (F) Qual(is) está(ão) correta(s)? a) Apenas II. b) Apenas III. c) Apenas I e II. d) Apenas I e III. e) I, II e III.

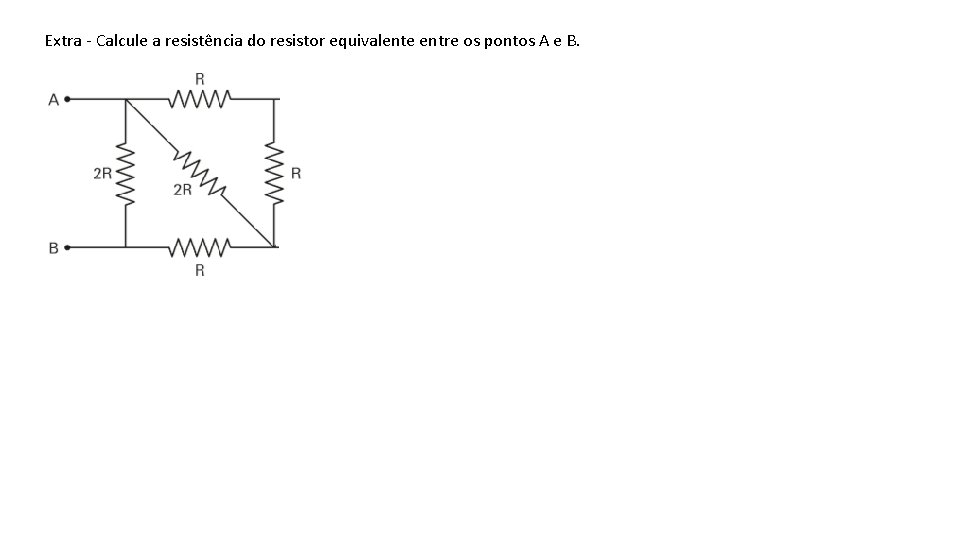

Extra - Calcule a resistência do resistor equivalente entre os pontos A e B.

Extra - Calcule a resistência do resistor equivalente entre os pontos A e B.

Paralelo Série Paralelo

Paralelo Série Paralelo
