Arodynamique et Performance du Planeur Xavier GEORGE Formation

Aérodynamique et Performance du Planeur Xavier GEORGE Formation Aéronautique - 03/12/2004

Sommaire ñ Bases d’Aérodynamique ñ Éléments de Mécanique du Vol ñ Performances du Planeur ñ Utilisation de la Polaire des Vitesses ñ Utilisation du Mac Cready

Bases d’Aérodynamique

Aérodynamique Principe Profil placé dans un écoulement Force Aérodynamique Portance + Traînée

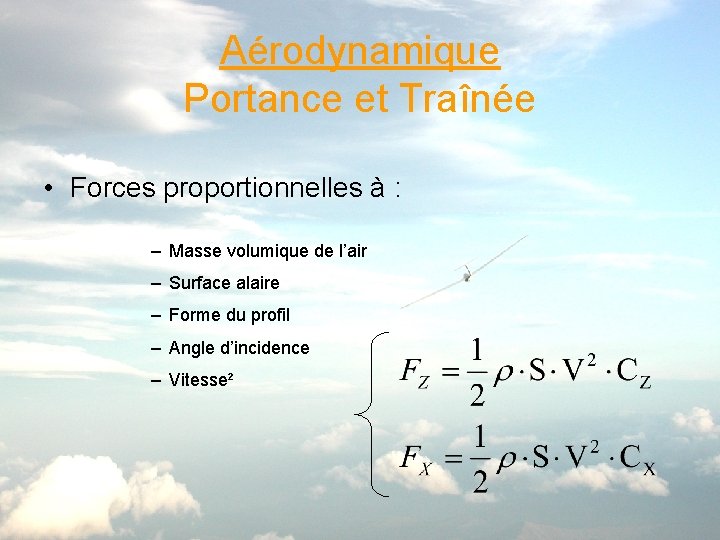

Aérodynamique Portance et Traînée • Forces proportionnelles à : – Masse volumique de l’air – Surface alaire – Forme du profil – Angle d’incidence – Vitesse²

Éléments de Mécanique du Vol

Mécanique du Vol Avion

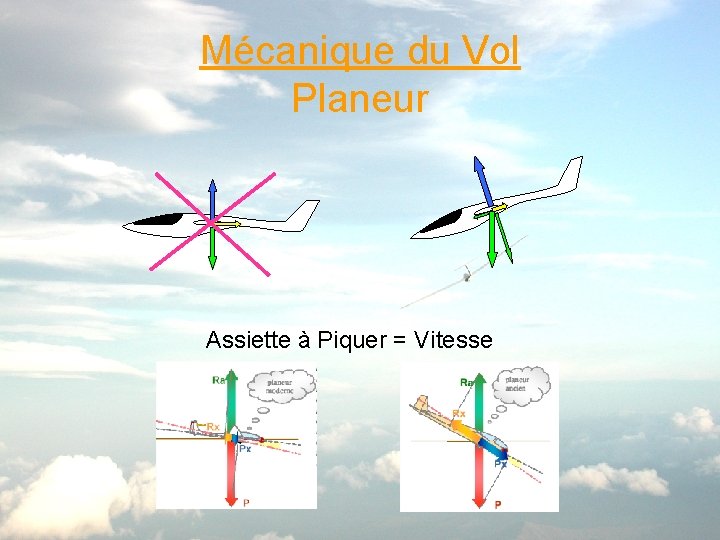

Mécanique du Vol Planeur Assiette à Piquer = Vitesse

Performances du Planeur

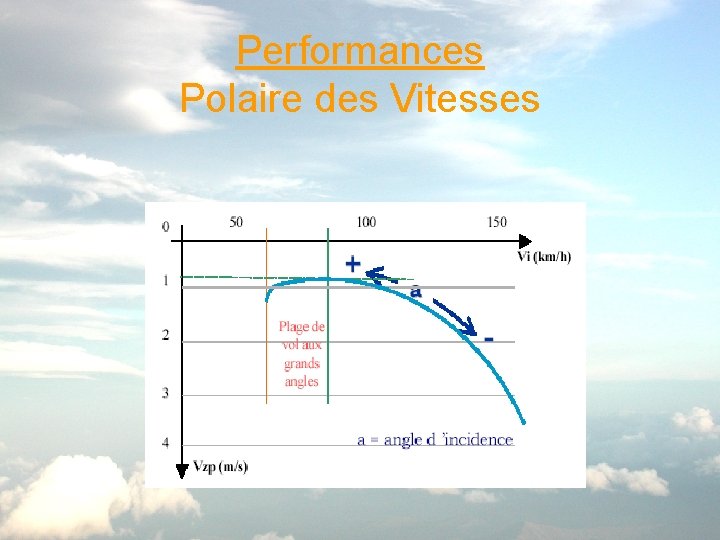

Performances Polaire des Vitesses

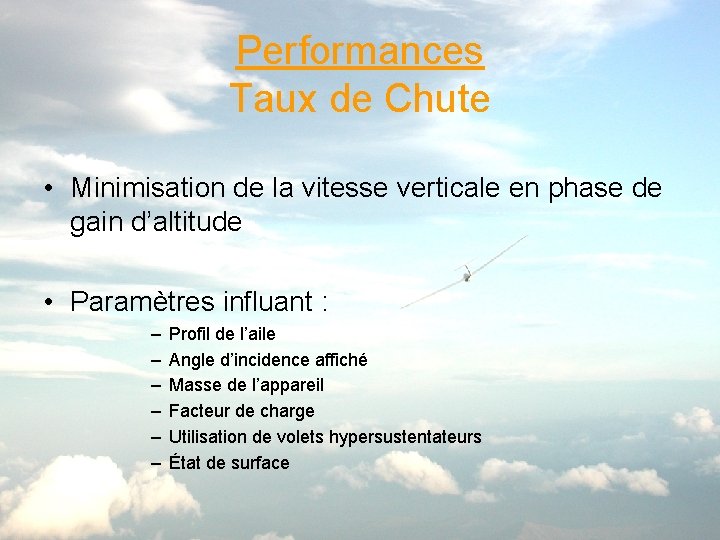

Performances Taux de Chute • Minimisation de la vitesse verticale en phase de gain d’altitude • Paramètres influant : – – – Profil de l’aile Angle d’incidence affiché Masse de l’appareil Facteur de charge Utilisation de volets hypersustentateurs État de surface

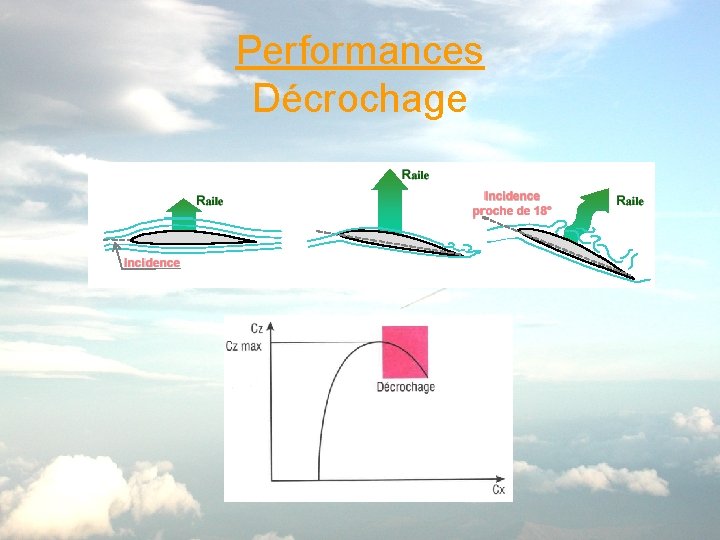

Performances Décrochage

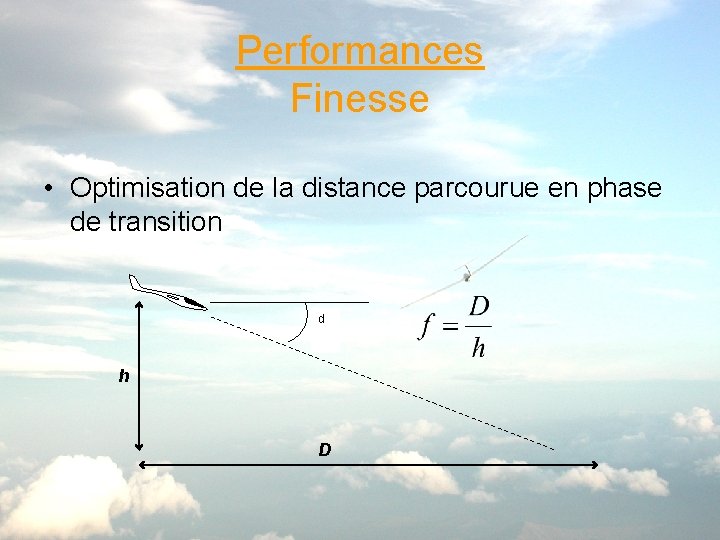

Performances Finesse • Optimisation de la distance parcourue en phase de transition d h D

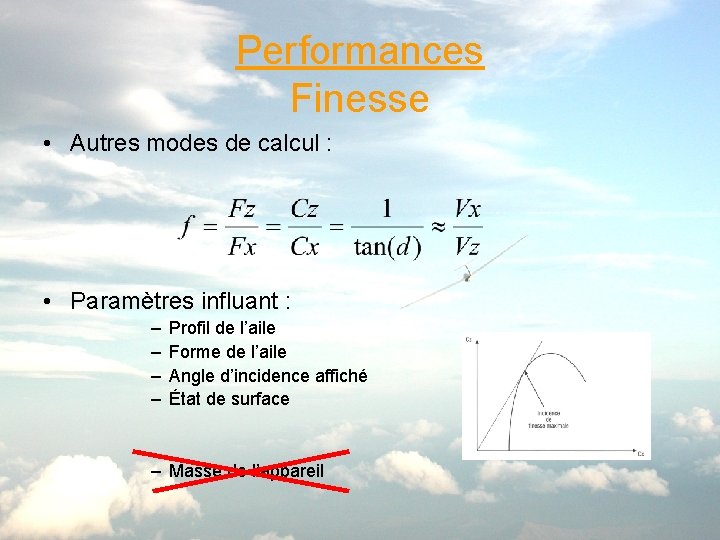

Performances Finesse • Autres modes de calcul : • Paramètres influant : – – Profil de l’aile Forme de l’aile Angle d’incidence affiché État de surface – Masse de l’appareil

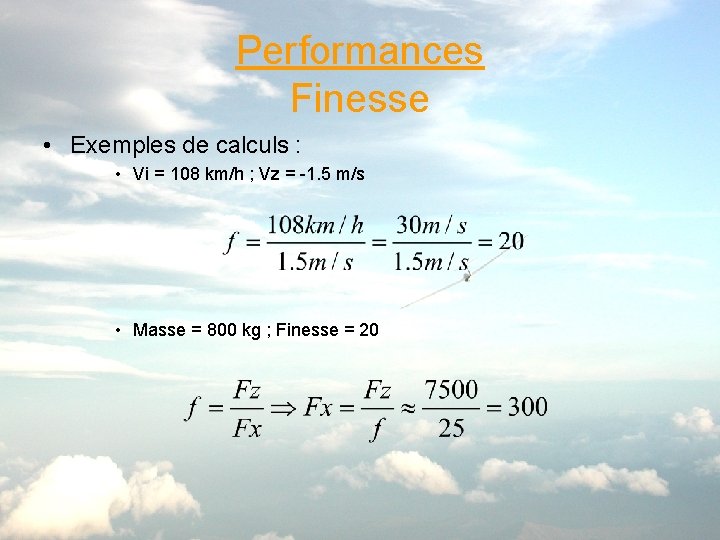

Performances Finesse • Exemples de calculs : • Vi = 108 km/h ; Vz = -1. 5 m/s • Masse = 800 kg ; Finesse = 20

Utilisation de la Polaire des Vitesses

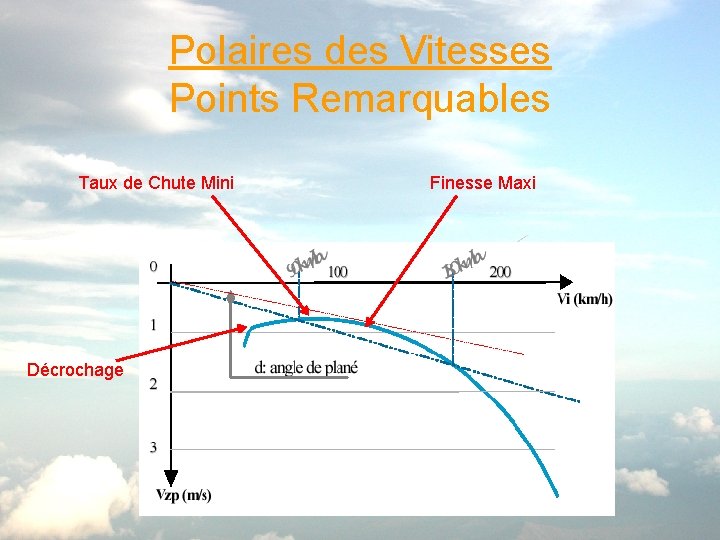

Polaires des Vitesses Points Remarquables Taux de Chute Mini Décrochage Finesse Maxi

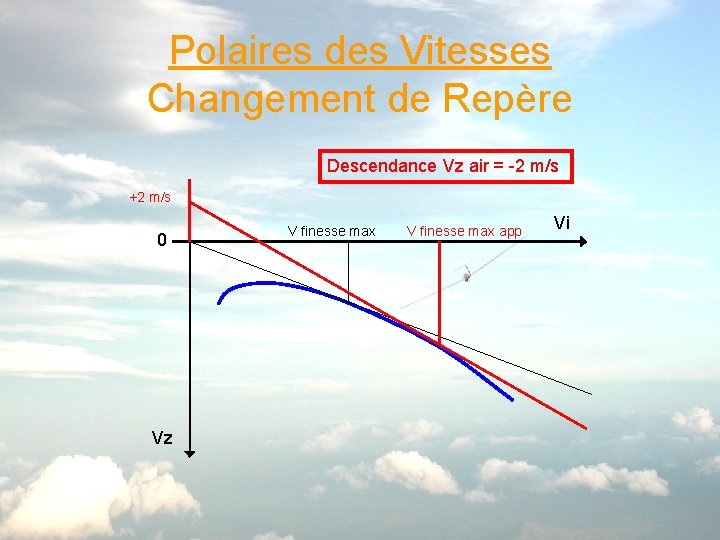

Polaires des Vitesses Changement de Repère Descendance Vz air = -2 m/s +2 m/s 0 Vz V finesse max app Vi

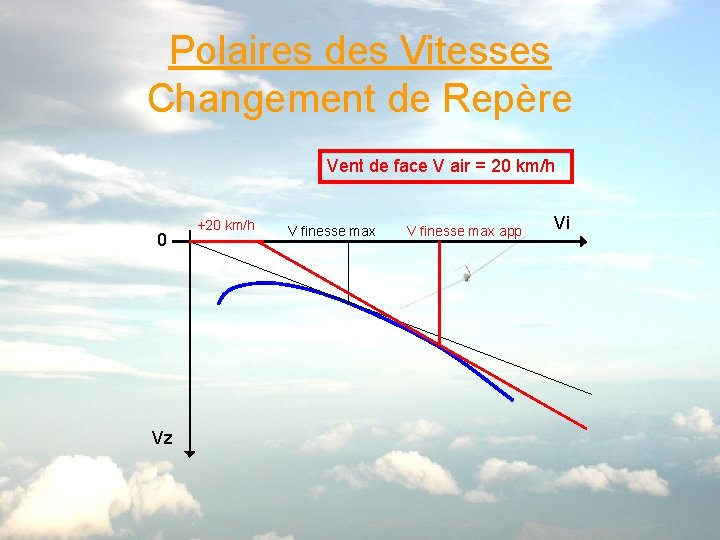

Polaires des Vitesses Changement de Repère Vent de face V air = 20 km/h 0 Vz +20 km/h V finesse max app Vi

Utilisation du Mac Cready

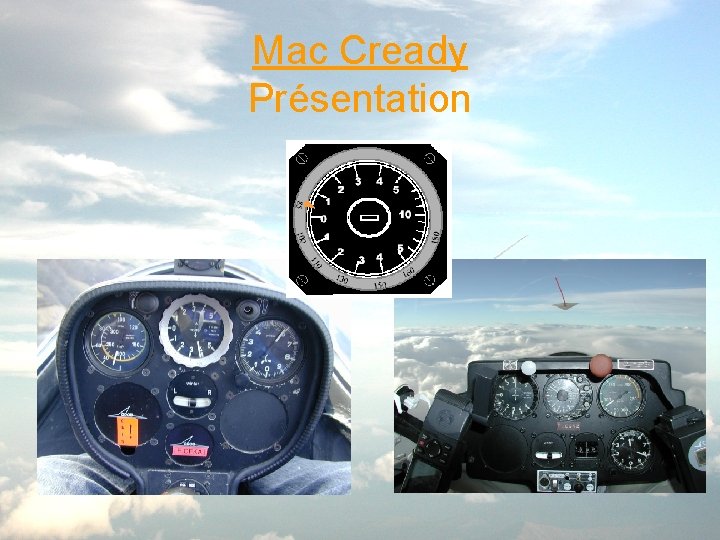

Mac Cready Présentation

Mac Cready Finesse Air

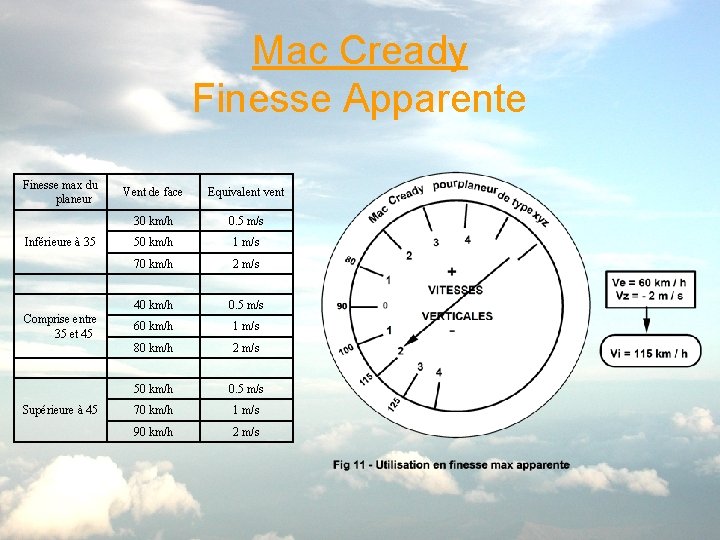

Mac Cready Finesse Apparente Finesse max du planeur Inférieure à 35 Comprise entre 35 et 45 Supérieure à 45 Vent de face Equivalent vent 30 km/h 0. 5 m/s 50 km/h 1 m/s 70 km/h 2 m/s 40 km/h 0. 5 m/s 60 km/h 1 m/s 80 km/h 2 m/s 50 km/h 0. 5 m/s 70 km/h 1 m/s 90 km/h 2 m/s

Merci de votre attention
