Le Roulage Objectif Etre capable de raliser une

Le Roulage Objectif: Etre capable de réaliser une virole pour un conduit de cheminée.

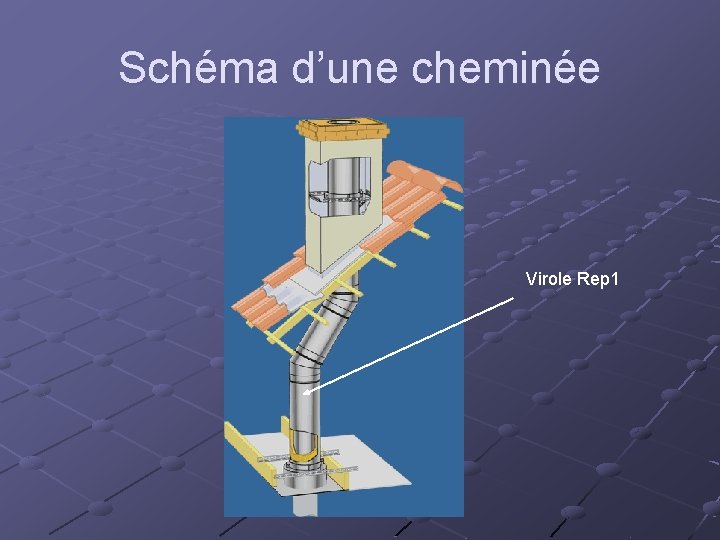

Schéma d’une cheminée Virole Rep 1

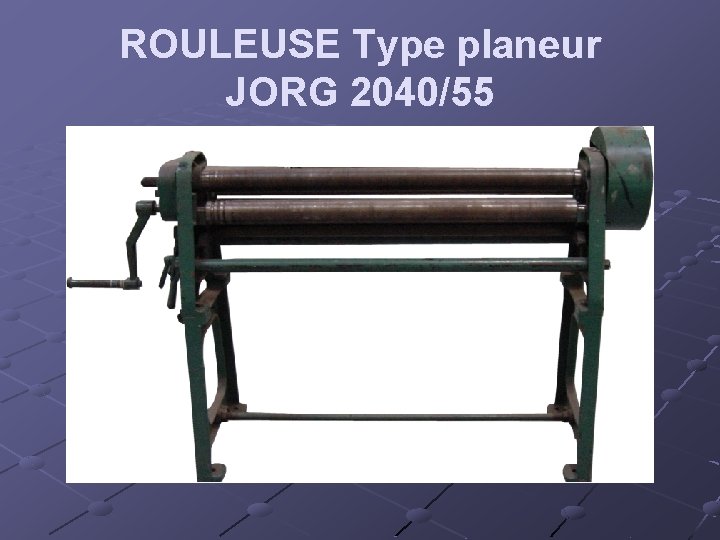

ROULEUSE Type planeur JORG 2040/55

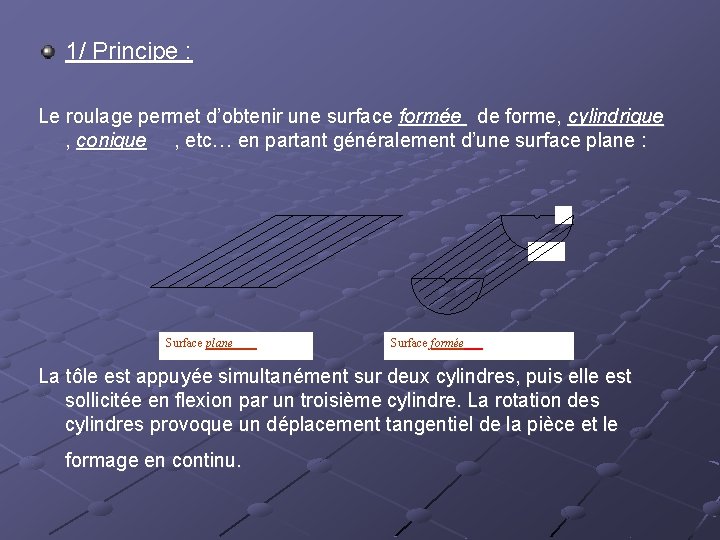

1/ Principe : Le roulage permet d’obtenir une surface formée de forme, cylindrique , conique , etc… en partant généralement d’une surface plane : Surface plane Surface formée La tôle est appuyée simultanément sur deux cylindres, puis elle est sollicitée en flexion par un troisième cylindre. La rotation des cylindres provoque un déplacement tangentiel de la pièce et le formage en continu.

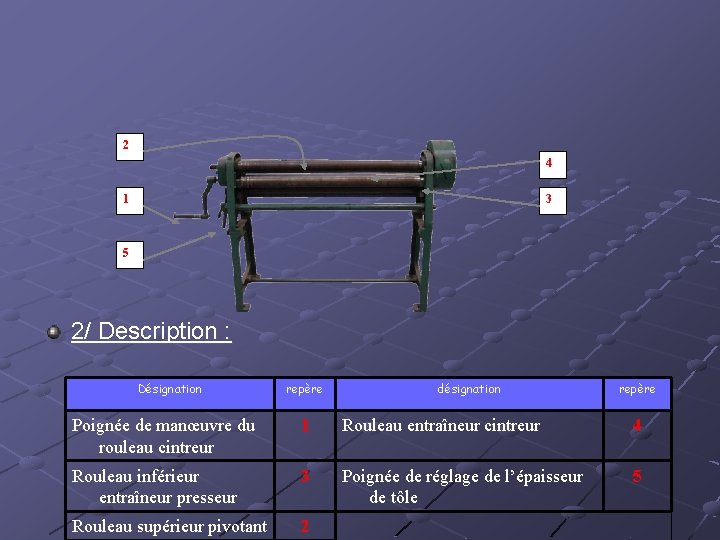

2 4 1 3 5 2/ Description : Désignation repère désignation repère Poignée de manœuvre du rouleau cintreur 1 Rouleau entraîneur cintreur 4 Rouleau inférieur entraîneur presseur 3 Poignée de réglage de l’épaisseur de tôle 5 Rouleau supérieur pivotant 2

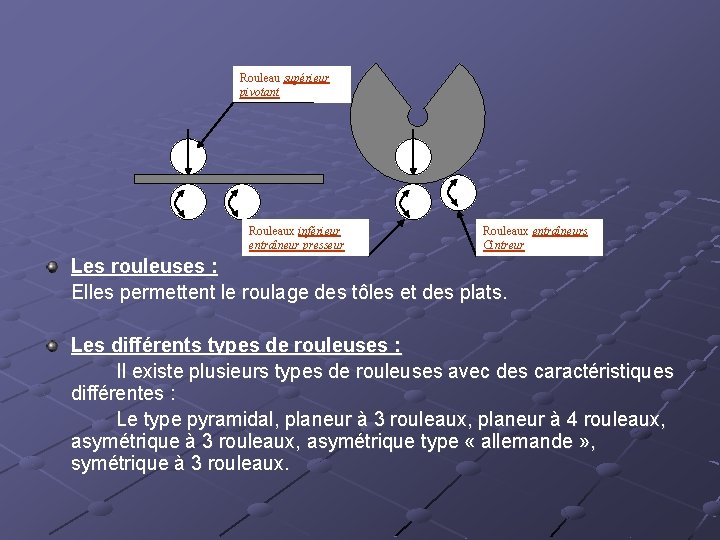

Rouleau supérieur pivotant Rouleaux inférieur entraîneur presseur Rouleaux entraîneurs Cintreur Les rouleuses : Elles permettent le roulage des tôles et des plats. Les différents types de rouleuses : Il existe plusieurs types de rouleuses avec des caractéristiques différentes : Le type pyramidal, planeur à 3 rouleaux, planeur à 4 rouleaux, asymétrique à 3 rouleaux, asymétrique type « allemande » , symétrique à 3 rouleaux.

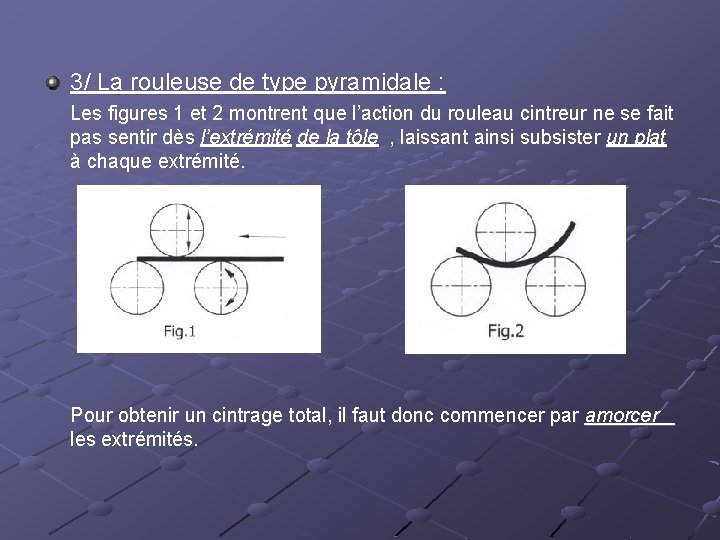

3/ La rouleuse de type pyramidale : Les figures 1 et 2 montrent que l’action du rouleau cintreur ne se fait pas sentir dès l’extrémité de la tôle , laissant ainsi subsister un plat à chaque extrémité. Pour obtenir un cintrage total, il faut donc commencer par amorcer les extrémités.

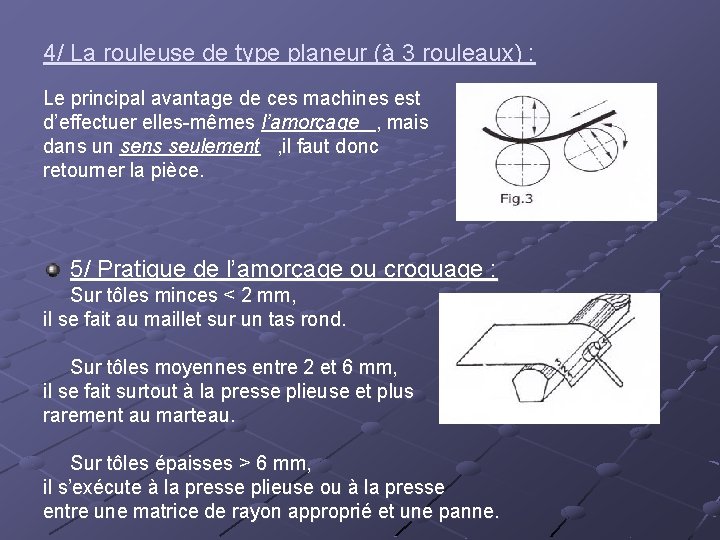

4/ La rouleuse de type planeur (à 3 rouleaux) : Le principal avantage de ces machines est d’effectuer elles-mêmes l’amorçage , mais dans un sens seulement , il faut donc retourner la pièce. 5/ Pratique de l’amorçage ou croquage : Sur tôles minces < 2 mm, il se fait au maillet sur un tas rond. Sur tôles moyennes entre 2 et 6 mm, il se fait surtout à la presse plieuse et plus rarement au marteau. Sur tôles épaisses > 6 mm, il s’exécute à la presse plieuse ou à la presse entre une matrice de rayon approprié et une panne.

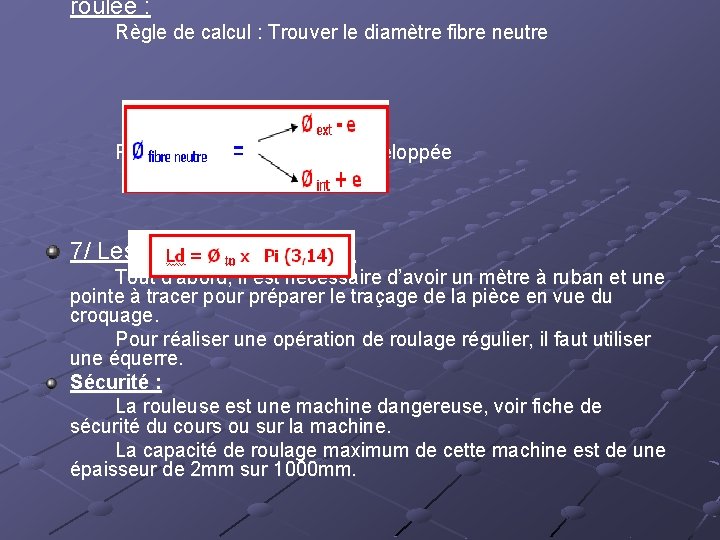

roulée : Règle de calcul : Trouver le diamètre fibre neutre Puis: Calculer la longueur developpée 7/ Les équipements utiles : Tout d’abord, il est nécessaire d’avoir un mètre à ruban et une pointe à tracer pour préparer le traçage de la pièce en vue du croquage. Pour réaliser une opération de roulage régulier, il faut utiliser une équerre. Sécurité : La rouleuse est une machine dangereuse, voir fiche de sécurité du cours ou sur la machine. La capacité de roulage maximum de cette machine est de une épaisseur de 2 mm sur 1000 mm.
