Wirtualizacja i przetwarzanie w chmurze dr inż. Grzegorz Śliwiński gsliwinski@zut. edu. pl

Podział pamięci masowej • Podstawowy (Primary) – dysk, RAM • Podrzędny (Secondary) – taśma, dysk • Rodzaj pamięci: • • • Online – zapis-odczyt, krótki czas oczekiwania – dysk Nearline – zapis-odczyt, czas oczekiwania średni – dysk Offline – dostęp sekwencyjny, długi czas oczekiwania – taśma Pamięć offline i Nearline • Odtwarzanie plików • Odtwarzanie obrazów • Archiwizacja danych

Wydajność/Zarządzanie/Niezawodność Przestrzeń dyskowa dziś SAN Storage Area Network Attached Storage NAS Dyski dostępne bezpośrednio DAS – Direct-Attach Storage Dysk wewnętrzny Czas/Złożoność Systemy konwergentne

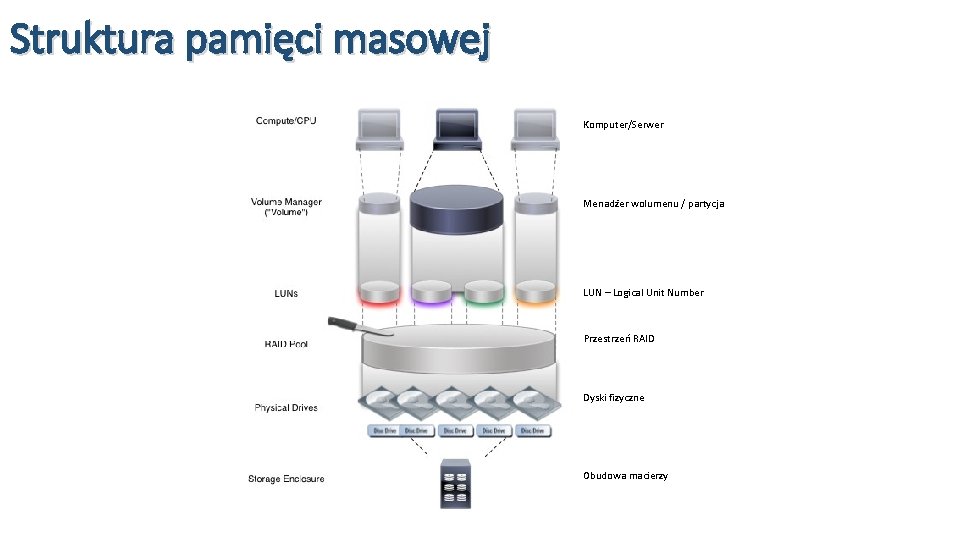

Struktura pamięci masowej Komputer/Serwer Menadżer wolumenu / partycja LUN – Logical Unit Number Przestrzeń RAID Dyski fizyczne Obudowa macierzy

Pamięci masowe

Tiering

Działanie AST (Automated Storage Tiering)

Backup jest procesem zapisu Twoich danych w sposób pozwalający na ich odtworzenie w razie konieczności takich jak np. awaria systemu lub uszkodzenia danych. Pojęcia: • Backup Window: Czas • Backup Policy: Full, Incremental, Differential • Backup Rotation: Dzienny, Tygodniowy, Miesięczny • Backup Method: Network, SAN, Disk to Tape, Disk to Tape

Serwery • Zasilanie - Serwery Rack są zwykle zbudowane ze wszystkimi niezbędnymi komponentami do działania jako samodzielny system. Mogą być bardzo wydajne i są używane do uruchamiania zaawansowanych aplikacji. • Wygoda - możliwość łatwego zamontowania serwera w szafie jest wygodna i pozwala zaoszczędzić dużo miejsca, szczególnie w porównaniu z tradycyjnym serwerem typu tower. • Chłodzenie - chłodzenie serwera rack jest łatwiejsze niż większości innych. Zazwyczaj są wyposażone w wentylatory wewnętrzne, a umieszczenie ich w stojaku zwiększa przepływ powietrza. • Idealny przy mniejszej ilości - serwery rackowe najlepiej nadają się, gdy potrzebujesz więcej niż jednego serwera (ale mniej niż około 10), ponieważ nie wymagają one masywnej obudowy. • Zużycie energii - w wielu przypadkach obudowa serwera Blade zapewnia zasilanie wielu serwerów, zmniejszając całkowite zużycie energii. • Hot Swappable - serwery Blade mogą być skonfigurowane tak, aby można je było wymieniać podczas pracy, więc jeśli jeden Blade ma problem, można go znacznie łatwiej wyciągnąć i wymienić. Pomaga to w ułatwieniu nadmiarowości. • Mniejsza ilość kabli - zamiast konieczności przyłączania kabli dla każdego serwera, serwery Blade mogą mieć jeden kabel (często światłowodowy) biegnący do obudowy, zmniejszając w ten sposób całkowite wymagania dotyczące kabli. • Moc przetwarzania - serwery blade zapewniają niezwykle wysoką moc obliczeniową przy zajmowaniu minimalnej przestrzeni.

HCI = wszystkie komputery, przestrzeń masowa + Backup w jednym węźle __________________ Więcej węzłów = więcej wydajności, pamięci masowej + dostępności Hiperkonwergentny Tradycyjny stos Hiperkonwerencja

Rozwój systemów informatycznych

Platformy wirtualizacyjne

Idea wirtualizacji Infrastruktura z wirtualizacją Infrastruktura tradycyjna Aplikacje System operacyjny Fizyczny Host Maszyny wirtualne Hypervisor ESXi Host Ethernet Fibre Channel FCo. E Storage i. SCSI Storage NFS Storage Local Area Network Fibre Channel Storage

Maszyna wirtualna Komponenty maszyny wirtualnej • System operacyjny • Narzędzia platformy wirtualizacji • Wirtualne zasoby takie jak: • • Procesor i pamięć Karta sieciowa Kontroler dyskowy Porty równoległe i szeregowe

Wirtualizacja zasobów Zasoby wirtualne Hipervisor Zasoby fizyczne x 64 Architecture Współdzielenie zasobów Hipervisor x 64 Architecture Możliwość dowolnego dzielenia zasobów

Replikacja pomiędzy lokalizacjami Data Center 1 Data Center 2

Open. Stack - VMware

Open. Stack - Architektura

Pizza jako serwis 2. 0 Tradition On-Premises (legacy) Infrastrukture as a Service (Iaa. S) Containers as a Service (Caa. S) Platform as a Service (Paa. S) Function as a Service (Faa. S) Software as a Service (Saa. S) Rozmowa Rozmowa Konfiguracja Przyjaciele Przyjaciele Funkcjonalność Piwo Piwo Skalowanie Pizza Pizza Powłoka wykonawcza Pieczenie Pieczenie System operacyjny Piekarnik Piekarnik Wirtualizacja Energia Energia Sprzęt W domu Kuchnia publiczna Przygotuj sam Na wynos Restauracja Impreza

Przetwarzanie rozproszone Wrażenie użytkownika Software-as-a-Service Infrastructure-as-a-Service Platform-as-a-Service Usługi w chmurze
