Universidad Nacional de San Juan Facultad de Arquitectura

Universidad Nacional de San Juan Facultad de Arquitectura, Urbanismo y Diseño DIBUJO ARQUITECTONICO Equipo de Cátedra: Prof. Adjunto a Cargo Arq. Carlos HERRERA Jefes de Trabajos Prácticos Comisión 1: Arq. Juan FAILLA Comisión 2: Arq. Analía CORREA Comisión 3: Arq. Sandra CHASCO Comisión 4: Arq. Militza LACIAR Comisión 5: Arq. Bruno GIANCOLA

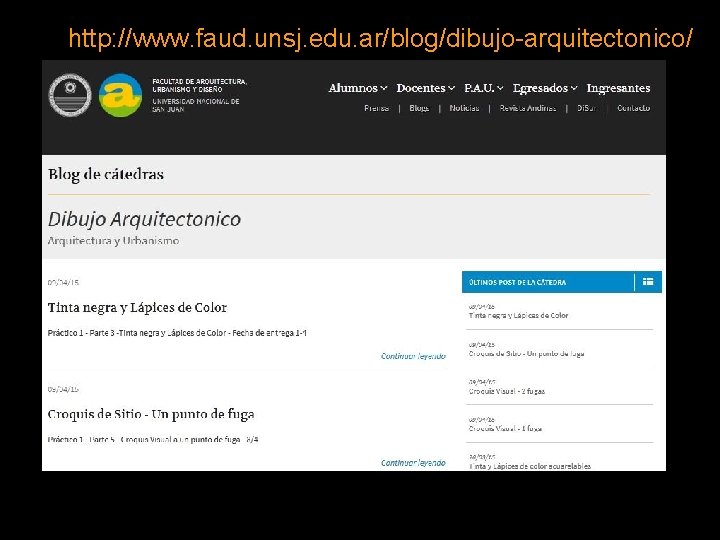

http: //www. faud. unsj. edu. ar/blog/dibujo-arquitectonico/

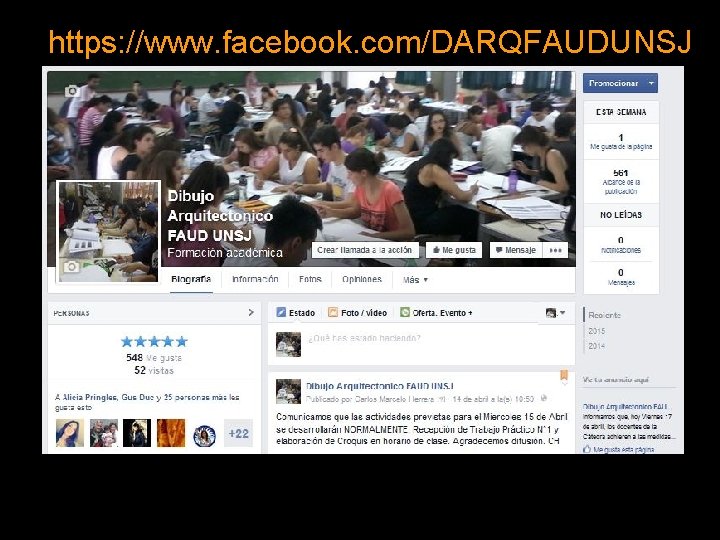

https: //www. facebook. com/DARQFAUDUNSJ

Espacio Euclidiano -Geometría euclidiana Euclides matemático y geómetra griego, 300 a. C. "El Padre de la Geometría". GEOMETRIA DEL PLANO (X, Y) ESPACIO TRIDIMENSIONAL (X, Y, Z) Z Y X

Los fundamentos de la Geometría Triángulos, Paralelas, Álgebra geométrica, Circunferencia Figuras inscritas y circunscritas, semejantes y proporcionales Teoría de los números Geometría de los sólidos regulares (octaedro, hexaedro, dodecaedro, tetraedro e icosaedro)

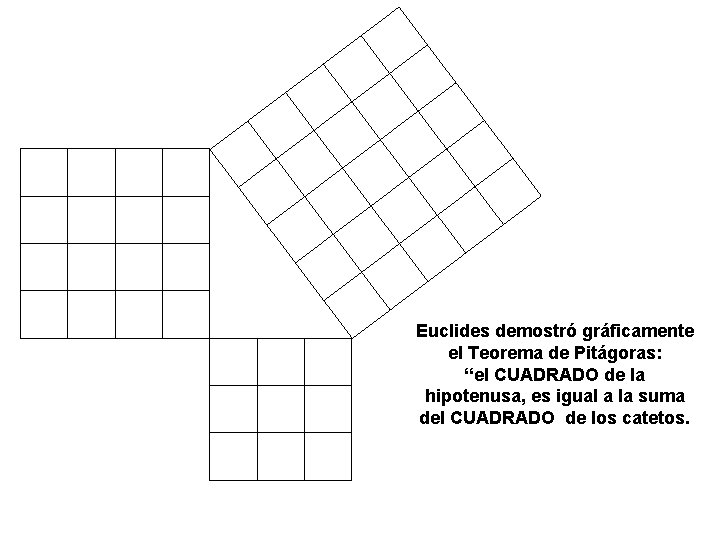

Euclides demostró gráficamente el Teorema de Pitágoras: “el CUADRADO de la hipotenusa, es igual a la suma del CUADRADO de los catetos.

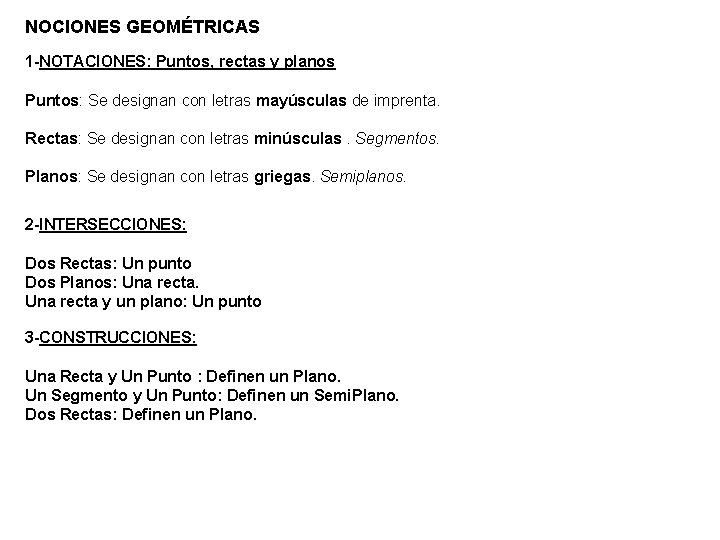

NOCIONES GEOMÉTRICAS 1 -NOTACIONES: Puntos, rectas y planos Puntos: Se designan con letras mayúsculas de imprenta. Rectas: Se designan con letras minúsculas. Segmentos. Planos: Se designan con letras griegas. Semiplanos. 2 -INTERSECCIONES: Dos Rectas: Un punto Dos Planos: Una recta y un plano: Un punto 3 -CONSTRUCCIONES: Una Recta y Un Punto : Definen un Plano. Un Segmento y Un Punto: Definen un Semi. Plano. Dos Rectas: Definen un Plano.

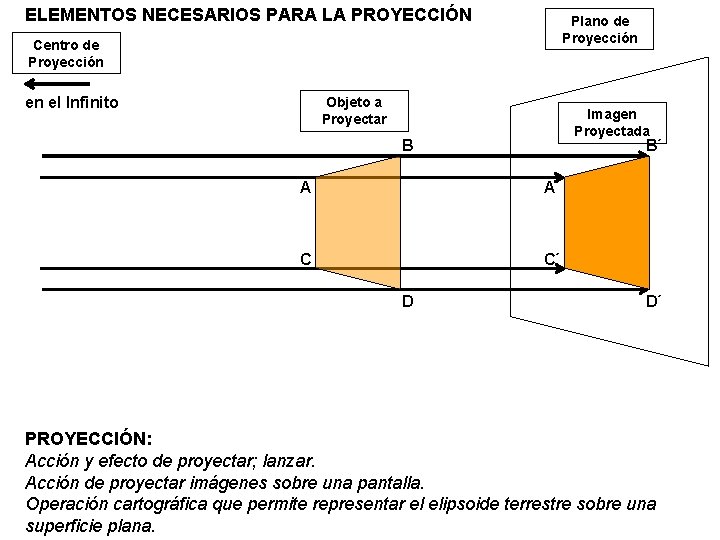

ELEMENTOS NECESARIOS PARA LA PROYECCIÓN Plano de Proyección Centro de Proyección en el Infinito Objeto a Proyectar Imagen Proyectada B B´ A A´ C C´ D D´ PROYECCIÓN: Acción y efecto de proyectar; lanzar. Acción de proyectar imágenes sobre una pantalla. Operación cartográfica que permite representar el elipsoide terrestre sobre una superficie plana.

LAS PROYECCIONES O PERSPECTIVAS AXONOMÉTRICAS AXONOMETRÍA axo + metría eje + medida 1 - Dibujos infantiles. Familiaridad. 2 - Campo Gráfico Homogéneo. Ilimitado – Relación Escala/Tamaño dibujo. 3 - No hay un punto local de observación. La dirección de la vista está implícita. 4 - Reversibilidad de la imagen, abstracción y ambigüedad. 5 - Medición de segmentos paralelos a ejes X, Y, Z, con reducciones según el tipo de axonométrica. 6 - Utilización de coordenadas (x, y, z). 7 - Paralelismo en el espacio / Paralelismo en la gráfica. 8 - Repeticiones / Divisiones de segmentos. 9 - Permanencia y/o Alteraciones de ángulos y superficies.

1 - Dibujos infantiles. Familiaridad. Tamaños Distancias (Cerca –Lejos) Recorridos Volúmenes

2 - Campo Gráfico Homogéneo. Ilimitado – Relación Escala/Tamaño dibujo. 3 - La dirección de la vista está implícita.

2 - Campo Gráfico Homogéneo. Ilimitado – Relación Escala/Tamaño dibujo. 3 - La dirección de la vista está implícita.

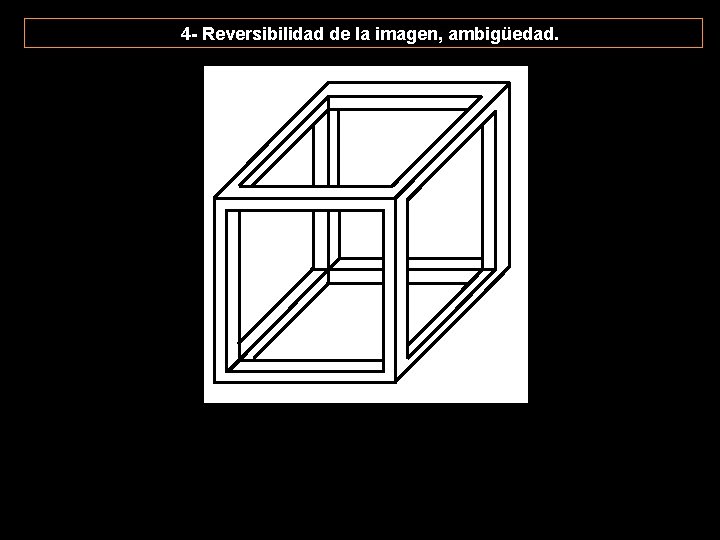

4 - Reversibilidad de la imagen, ambigüedad.

4 - Reversibilidad de la imagen, ambigüedad. Beldevere - M. C. Escher (1960) Subiendo y Bajando - M. C. Escher (1958) www. mcescher. com

4 - Reversibilidad de la imagen, ambigüedad.

4 - Reversibilidad de la imagen, ambigüedad.

4 - Reversibilidad de la imagen, ambigüedad.

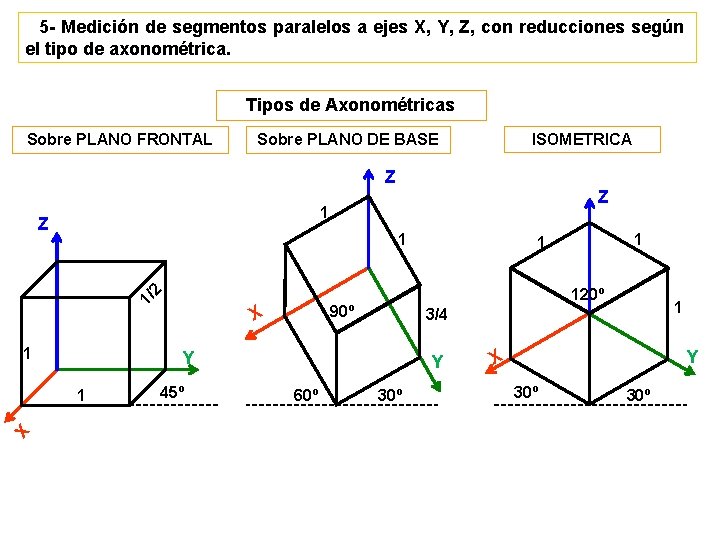

5 - Medición de segmentos paralelos a ejes X, Y, Z, con reducciones según el tipo de axonométrica. Tipos de Axonométricas Sobre PLANO FRONTAL Sobre PLANO DE BASE ISOMETRICA Z 1/ 2 1 1 90º X 45º 1 3/4 Y 60º 1 1 120º Y 1 X Z 30º Y X 30º

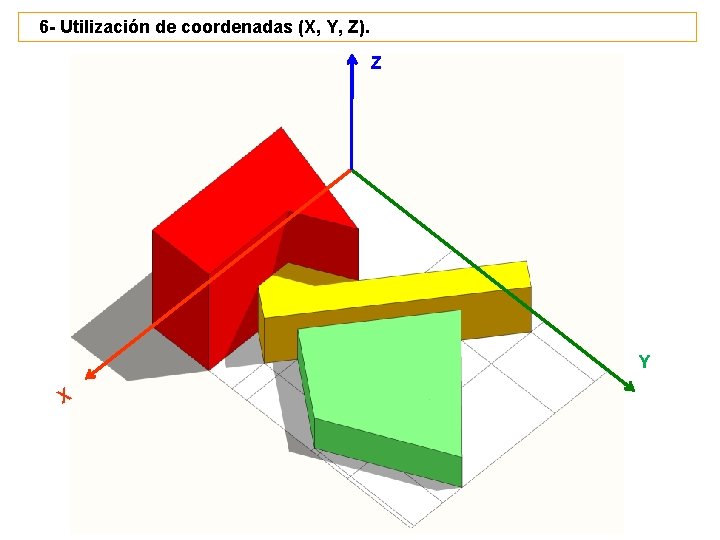

6 - Utilización de coordenadas (X, Y, Z). Z Y X

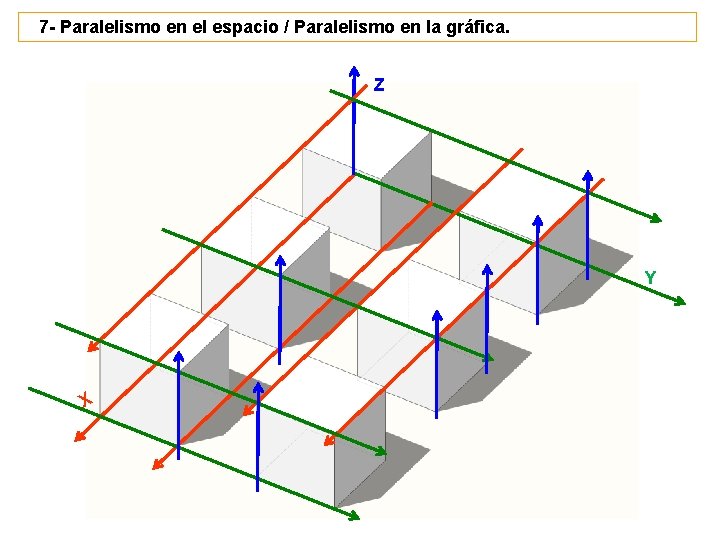

7 - Paralelismo en el espacio / Paralelismo en la gráfica. Z Y X

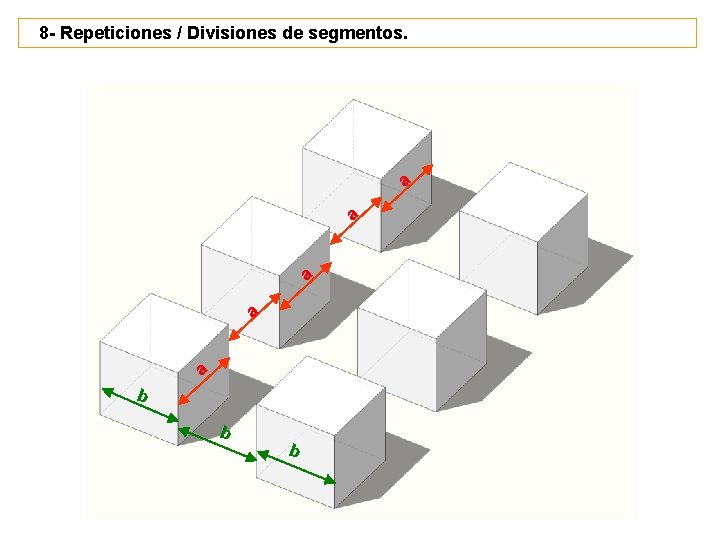

8 - Repeticiones / Divisiones de segmentos. a a a b b b

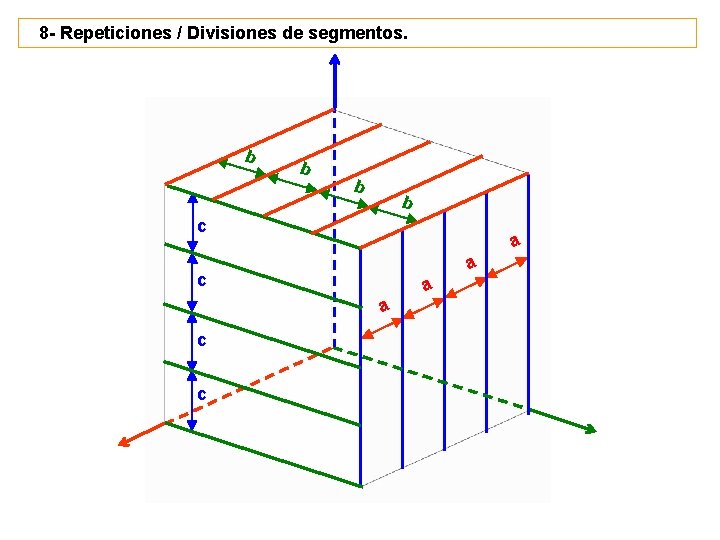

8 - Repeticiones / Divisiones de segmentos. b b c a a c c

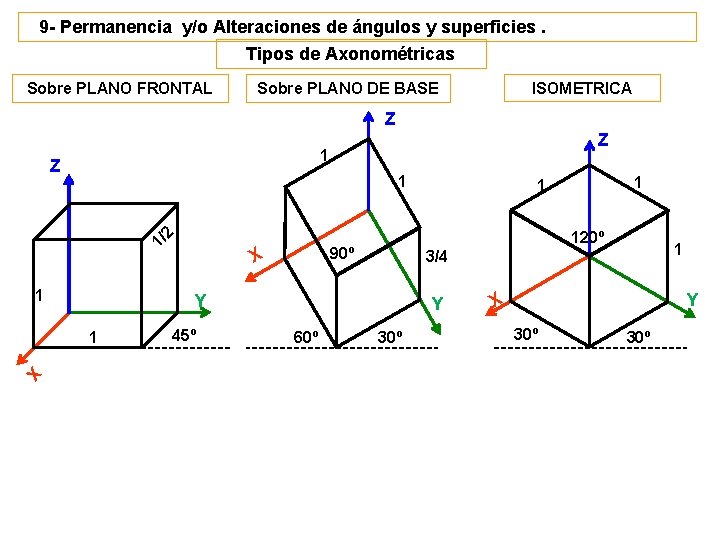

9 - Permanencia y/o Alteraciones de ángulos y superficies. Tipos de Axonométricas Sobre PLANO FRONTAL Sobre PLANO DE BASE ISOMETRICA Z Z 1 1/ 2 120º 1 45º Y 60º 1 3/4 Y 1 X 90º X 1 1 30º Y X 30º

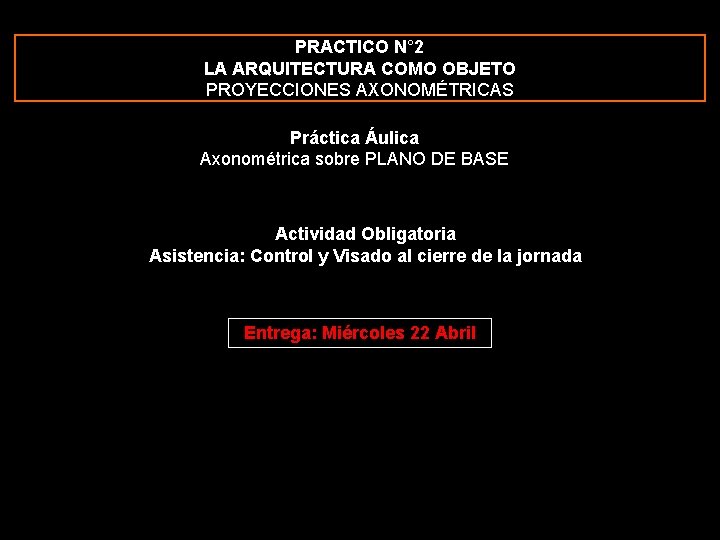

PRACTICO N° 2 LA ARQUITECTURA COMO OBJETO PROYECCIONES AXONOMÉTRICAS Práctica Áulica Axonométrica sobre PLANO DE BASE Actividad Obligatoria Asistencia: Control y Visado al cierre de la jornada Entrega: Miércoles 22 Abril

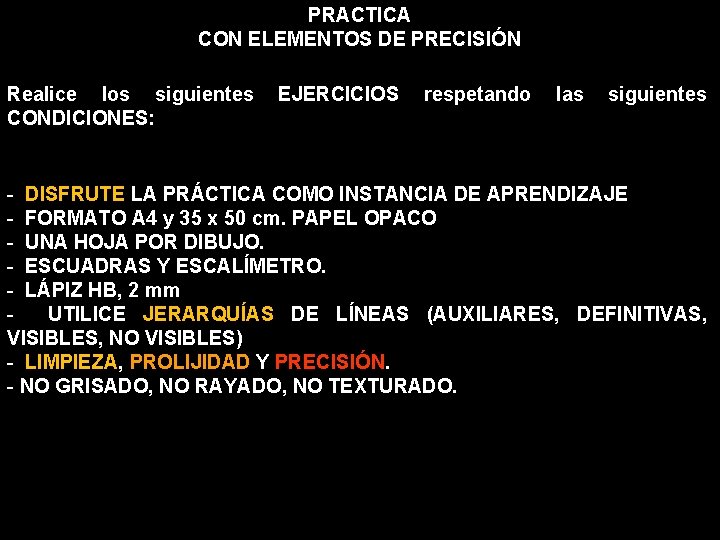

PRACTICA CON ELEMENTOS DE PRECISIÓN Realice los siguientes CONDICIONES: EJERCICIOS respetando las siguientes - DISFRUTE LA PRÁCTICA COMO INSTANCIA DE APRENDIZAJE - FORMATO A 4 y 35 x 50 cm. PAPEL OPACO - UNA HOJA POR DIBUJO. - ESCUADRAS Y ESCALÍMETRO. - LÁPIZ HB, 2 mm UTILICE JERARQUÍAS DE LÍNEAS (AUXILIARES, DEFINITIVAS, VISIBLES, NO VISIBLES) - LIMPIEZA, PROLIJIDAD Y PRECISIÓN. - NO GRISADO, NO RAYADO, NO TEXTURADO.

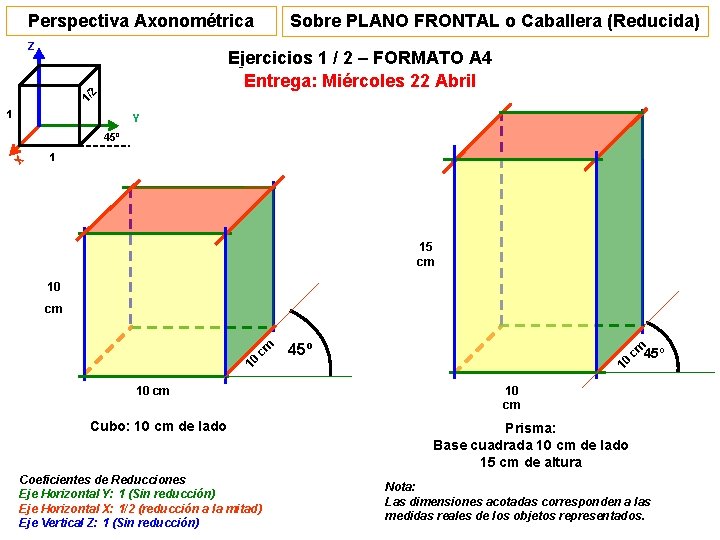

Perspectiva Axonométrica Z Sobre PLANO FRONTAL o Caballera (Reducida) 1/ 2 Ejercicios 1 / 2 – FORMATO A 4 Entrega: Miércoles 22 Abril 1 Y X 45º 1 15 cm 10 cm 45º 10 cm Cubo: 10 cm de lado Coeficientes de Reducciones Eje Horizontal Y: 1 (Sin reducción) Eje Horizontal X: 1/2 (reducción a la mitad) Eje Vertical Z: 1 (Sin reducción) 10 10 cm cm 45º 10 cm Prisma: Base cuadrada 10 cm de lado 15 cm de altura Nota: Las dimensiones acotadas corresponden a las medidas reales de los objetos representados.

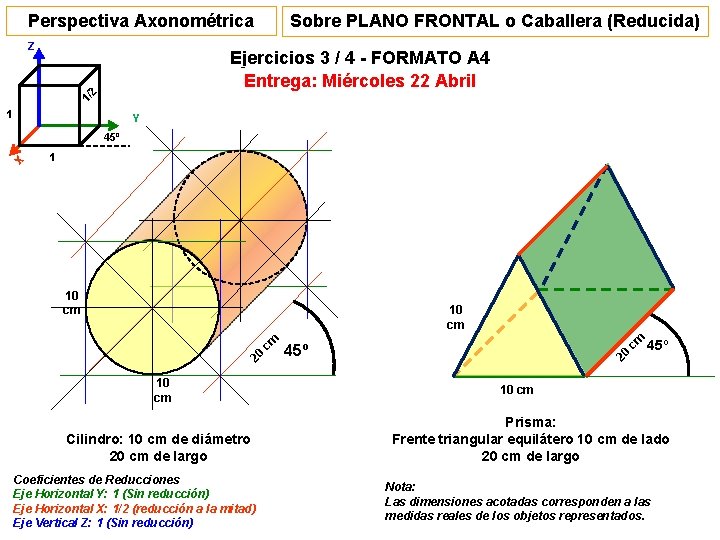

Perspectiva Axonométrica Z Sobre PLANO FRONTAL o Caballera (Reducida) 1/ 2 Ejercicios 3 / 4 - FORMATO A 4 Entrega: Miércoles 22 Abril 1 Y 1 10 cm 20 10 cm Cilindro: 10 cm de diámetro 20 cm de largo Coeficientes de Reducciones Eje Horizontal Y: 1 (Sin reducción) Eje Horizontal X: 1/2 (reducción a la mitad) Eje Vertical Z: 1 (Sin reducción) cm cm 10 cm 45º 20 X 45º 10 cm Prisma: Frente triangular equilátero 10 cm de lado 20 cm de largo Nota: Las dimensiones acotadas corresponden a las medidas reales de los objetos representados.

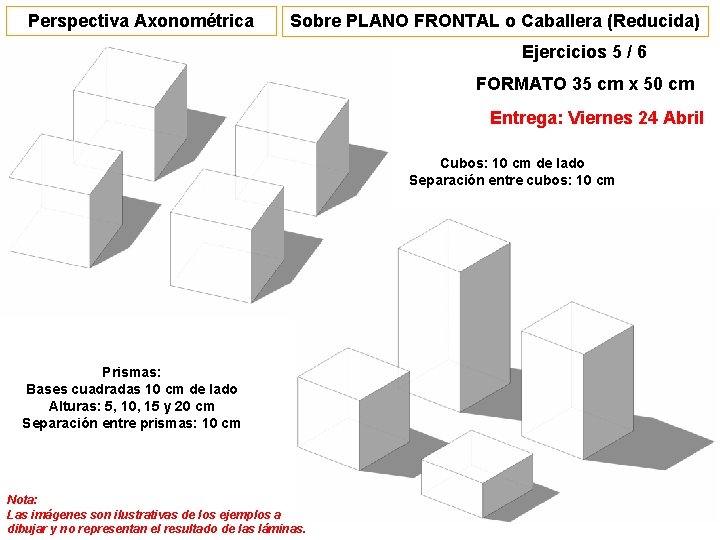

Perspectiva Axonométrica Sobre PLANO FRONTAL o Caballera (Reducida) Ejercicios 5 / 6 FORMATO 35 cm x 50 cm Entrega: Viernes 24 Abril Cubos: 10 cm de lado Separación entre cubos: 10 cm Prismas: Bases cuadradas 10 cm de lado Alturas: 5, 10, 15 y 20 cm Separación entre prismas: 10 cm Nota: Las imágenes son ilustrativas de los ejemplos a dibujar y no representan el resultado de las láminas.

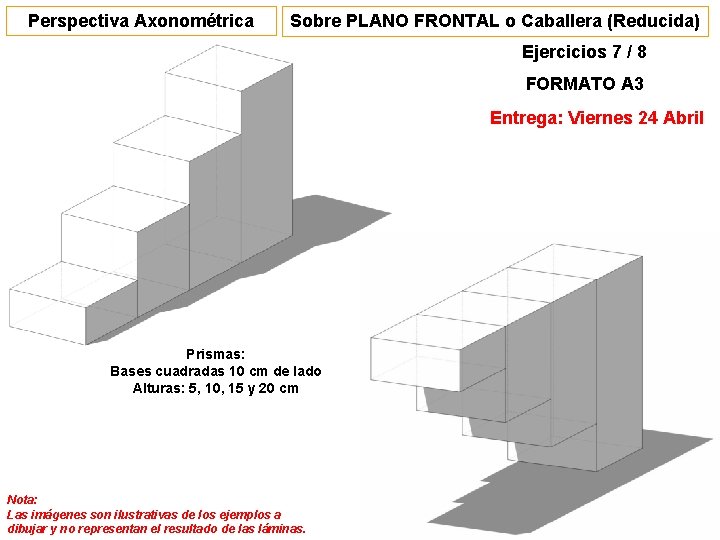

Perspectiva Axonométrica Sobre PLANO FRONTAL o Caballera (Reducida) Ejercicios 7 / 8 FORMATO A 3 Entrega: Viernes 24 Abril Prismas: Bases cuadradas 10 cm de lado Alturas: 5, 10, 15 y 20 cm Nota: Las imágenes son ilustrativas de los ejemplos a dibujar y no representan el resultado de las láminas.

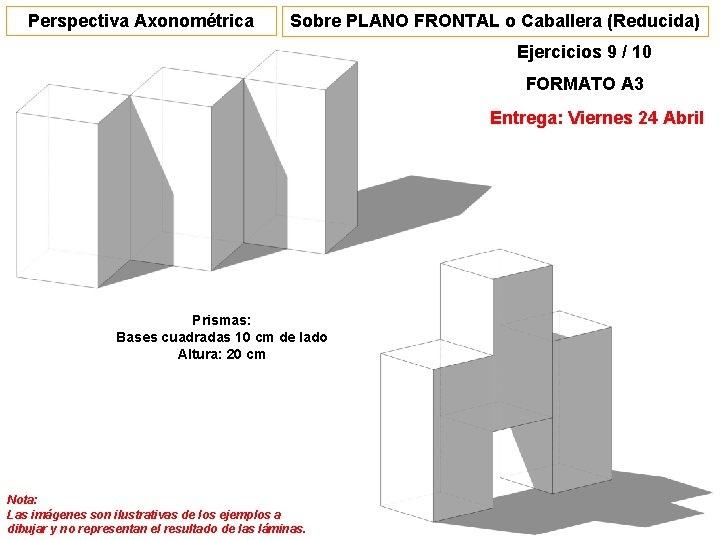

Perspectiva Axonométrica Sobre PLANO FRONTAL o Caballera (Reducida) Ejercicios 9 / 10 FORMATO A 3 Entrega: Viernes 24 Abril Prismas: Bases cuadradas 10 cm de lado Altura: 20 cm Nota: Las imágenes son ilustrativas de los ejemplos a dibujar y no representan el resultado de las láminas.
