Tiristores Prof Gustavo Fernandes de Lima gustavo limaifrn
- Slides: 20
Tiristores Prof. Gustavo Fernandes de Lima <gustavo. lima@ifrn. edu. br>

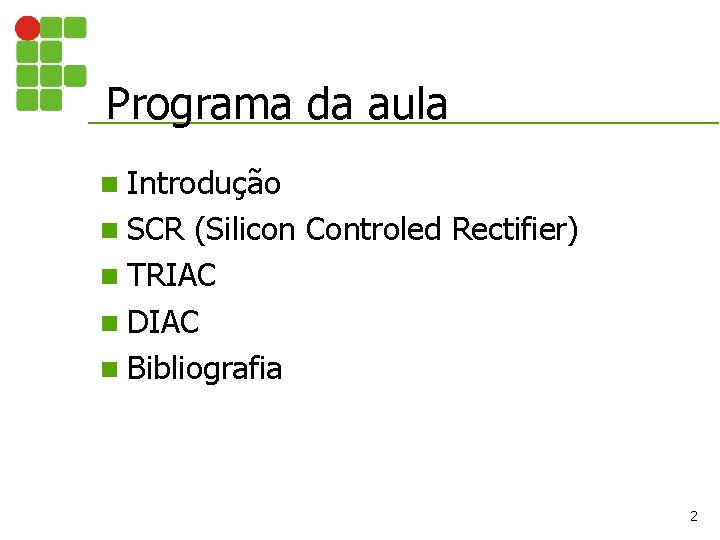

Programa da aula n Introdução n SCR (Silicon Controled Rectifier) n TRIAC n DIAC n Bibliografia 2
Introdução n. O tiristor é um dispositivo de quatro camadas e membro da família dos semi-condutores que tem dois estados estáveis de operação: um estado apresenta corrente aproximadamente igual a zero, e o outro tem uma corrente elevada; limitada apenas pela resistência externa. n O tiristor pode ser considerado uma chave unidirecional que substitui, com vantagens, por exemplo, contatores e relés de grande capacidade. 3
Introdução n Tornou-se potências. vantajoso no controle de grandes n Dispositivo leve, pequeno, confiável, de ação rápida; n Pode ser ligado com correntes muito reduzidas; e n Não apresenta problemas de desgaste mecânico porque não possui partes móveis. 4
SCR n Simbologia Símbolo do SCR Circuito equivalente 5
SCR n Funcionamento n Para entendermos o funcionamento, vamos utilizar o circuito equivalente de 2 transistores. n Aplicando-se uma tensão E [(+) no anodo (A) e (-) no catodo (K)] veremos que o transistor PNP e o NPN não conduzem porque não circula a corrente i 2 e a corrente i 1. 6
SCR n Funcionamento n Aplicando agora um pulso positivo no gate (G) em relação ao catodo, (o pulso deve ter amplitude maior que 0, 7 V, pois entre G e K existe uma junção PN formando um diodo), vamos fazer circular a corrente i 1 que fará o transistor NPN entrar em condução. Com isso i 2 também irá circular fazendo com que o transistor PNP conduza. 7
SCR n Funcionamento n Assim, sendo, o pulso no gate não é mais necessário pois o transistor PNP mantém o NPN conduzindo e vice-versa. n Esse estado de condução permanecerá indefinidamente. A única maneira de desligar o SCR é fazer a tensão E (entre anodo e catodo) igual a zero. 8
SCR n Aplicações n Controles de relés e motores; n Fontes de tensão reguladas; n Choppers (variadores de tensão CC); n Inversores CC-CA; n Carregadores de bateria; n Controles de iluminação 9
SCR n Controles de iluminação 10
SCR n Controles de iluminação 11
TRIAC n Simbologia Símbolo do TRIAC Circuito equivalente Construção do TRIAC 12
TRIAC n Generalidades n Para o controle de CA uma solução possível é usufruir da ligação paralela inversa de 2 SCRs. n Mas para isso são necessárias duas fontes de impulsos desfasados entre si de 180º. n Por isso foi desenvolvido um componente de pequenas dimensões com uma única entrada de comando mediante impulsos e de baixo custo. n Este componente se chama TRIAC. 13
DIAC n Simbologia Símbolo do DIAC Circuito equivalente 14
DIAC n Generalidades n. O interruptor bidirecional de silício, é um dispositivo com quatro camadas que possuem a peculiaridade de funcionar em CA e de possuir um limite bidirecional. n É usado normalmente nos circuitos de disparo dos TRIAC. 15
DIAC n Aplicação n Controle de iluminação (Dimmer) 16
DIAC n Controle de iluminação 17
NO-BREAK ou UPS n UPS (Uninterruptible Power System) n Categorias: n On-line n Stand-by ou off-line n Line-interactive n Diferencie: n Estabilizador de voltagem corrige a tensão elétrica; n No-break produz corrente, estabiliza e filtra a tensão. 18
NO-BREAK ou UPS n UPS (Uninterruptible Power System) n Diagrama de blocos 19
Fim OBRIGADO <gustavo. lima@ifrn. edu. br> 20
