Testovanie dátových špecifikácií INSPIRE pre témy chránené územia Martin Koška, SAŽP Banská Bystrica Zvolen, 9. 6. 2009

Zoznam špecifikácií Annex I 1. 2. 3. 4. 5. 6. 7. 8. 9. Súradnicové referenčné systémy Geografické systémy sietí Zemepisné názvy Správne jednotky Adresy Katastrálne parcely Dopravné siete Hydrografia Chránené územia

Východiská SAŽP oficiálny tester pre JRC § Príloha/Annex I bola zverejnená 19. 12. 2008 § Testovanie jednotlivých špecifikácií sa muselo uskutočniť do 9. 3. 2009 §

Predmet testovania § § § Analýza zdrojov priestorových údajov súvisiacich s vybranými témami a posúdenie ich relevantnosti voči požiadavkám špecifikácie údajov Smernice INSPIRE Mapovanie identifikovaných relevantných priestorových údajov na spoločnú schému objektového modelu Katalógu objektov KEZ IMK MŽP SR Analýza súladu identifikovaných priestorových údajov z Katalógu objektov KEZ IMK MŽP SR s obsahom požadovaným v modeli INSPIRE Data Specification Hydrography, INSPIRE Data Specification Protected Sites Testovanie možností transformácie priestorových údajov z Katalógu objektov KEZ IMK MŽP SR (ďalej len KO) na model v súlade so Smernicou INSPIRE Testovanie možnosti aplikácie transformovaných priestorových údajov v súlade so Smernicou INSPIRE Záverečný testovací report (podľa INSPIRE Annex I Data Specification Testing Report šablóny) so zapracovanými požiadavkami objednávateľa

Zloženie testovacieho tímu § § § Koordinátor prác Analytik (UML) Databázový špecialista Špecialista na OGC štandardy Doménový expert (Profesista) – Chránené elementy Doménový expert (Profesista) – Hydrografia

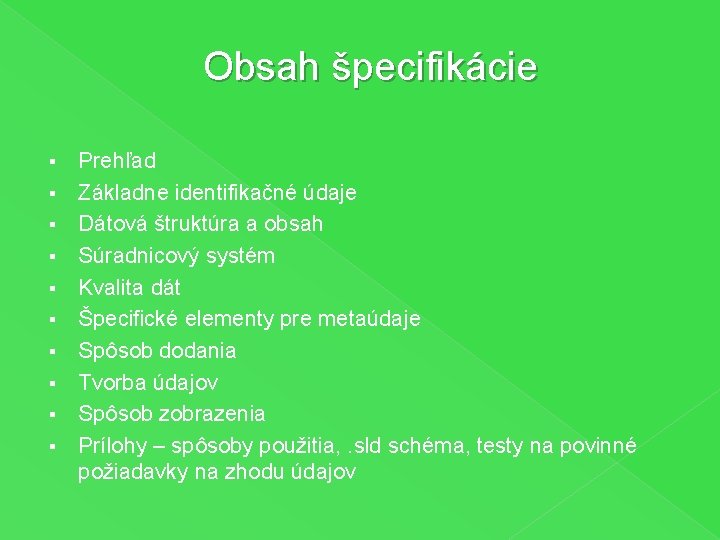

Obsah špecifikácie § § § § § Prehľad Základne identifikačné údaje Dátová štruktúra a obsah Súradnicový systém Kvalita dát Špecifické elementy pre metaúdaje Spôsob dodania Tvorba údajov Spôsob zobrazenia Prílohy – spôsoby použitia, . sld schéma, testy na povinné požiadavky na zhodu údajov

Analýza zdrojov priestorových Chránené územia § § § § § Veľkoplošné chránené územia (TK 001) Maloplošné chránené územia (TK 002) Chránené krajinné prvky (TK 003) Chránené vtáčie územia (TK 004) Územia európskeho významu (TK 005) Biosférické rezervácie (TK 006) Ramsarské lokality (TK 007) Lokality svetového kultúrneho a prírodného dedičstva UNESCO (TK 008) Chránené stromy (TK 009)

Analýza zdrojov priestorových Hydrografia Primárna krajinná štruktúra - Komplex voda povrchová § § Podrobné povodie (PW 001) - Plocha povodia IV. rádu podľa hierarchie vodohospodárskej mapy 1 : 50 000 na území SR Základné povodie (PW 002) - Plocha povodia III. rádu podľa hierarchie vodohospodárskej mapy 1 : 50 000 na území SR Čiastkové povodie (PW 003) - Plocha povodia II. rádu podľa hierarchie vodohospodárskej mapy 1 : 50 000 na území SR Hlavné povodie (PW 004) - Plocha povodia I rádu podľa hierarchie vodohospodárskej mapy 1 : 50 000 na území SR

Analýza zdrojov priestorových Hydrografia Druhotná krajinná štruktúra - Komplex vodných útvarov § § Segment líniového vodného útvaru (RW 001) - segment líniového vodného útvaru s rovnakými vlastnosťami Plošný vodný útvar (RW 002) - Prírodná morfologická, alebo umelo vytvorená vodná nádrž, využiteľná na rôzne účely Podzemný zdroj vody (RW 003) Povrchový zdroj vody (RW 004) - Miesto odberu povrchovej vody pre rôzne využitie Druhotná krajinná štruktúra - Komplex monitoring § § Monitorovací objekt povrchových vôd (RM 001) - Monitoring povrchových vôd Monitorovací objekt podzemných vôd (RM 002) - Monitoring podzemných vôd Druhotná krajinná štruktúra - Komplex technických objektov § § § Produktovod (RT 006) – Produktovody Vodojem (RT 010) - Technické zariadenie slúžiace na akumuláciu pitnej vody Kanalizačná výusť (RT 014) - Objekt na vyústení stoky do recipienta slúžiaci na zabezpečenie voľného odtoku a ochranu vyústenia stoky a priľahlého dna a brehov recipienta pred porušením Ochranná hrádza (RT 016) - Prizmatické teleso v zátopovom území toku, chrániace pozemky a objekty pred zaplavením pri vyšších vodných stavoch Objekt na toku(RT 017) - Objekty na toku - typ objektu s kódom 1 (Hať) Priehradné teleso (RT 020) - Priehradné teleso

Analýza zdrojov priestorových Hydrografia Terciérna krajinná štruktúra - Komplex chemické a fyzikálne znečistenie a ohrozenie prírodných zdrojov § Vyústenie odpadových vôd (TC 009) - Vypúšťania do povrchových vôd

Analýza Dátového profilu - Chrá § Jednoduchý profil - obsahuje veľmi obmedzenú sadu základných atribútov vrátane geometrie, identifikátor, názov, označenie typu, citácia legislatívneho dokumentu, ktorým chránené územie bolo legislatívne vytvorené a dátum legislatívnej platnosti resp. potvrdenie existencie vytvoreného územia. Sú v ňom zahrnuté len aktuálne chránené územia. Jednoduchý profil je podmnožina úplného profilu a profilu NATURA 2000. § Úplný profil - obsahuje všetky atribúty vrátane atribútov o životnom cykle objektov chránených lokalít, ale s väčšina atribútov je voliteľných, takže ich hodnoty môžu byť vynechané. § Profil NATURA 2000 - prestavuje celý model so všetkými atribútmi a povinnými atribúty potrebnými pre aktualizáciu a udržiavanie Chránených území pre NATURA 2000 jednotlivými členskými štátmi EÚ. Členské štáty musia používať tento profil pre reportingové povinnosti údajov NATURA 2000. Profil NATURA 2000 je rovnaký ako úplný profil ale mnohé atribúty sú povinné.

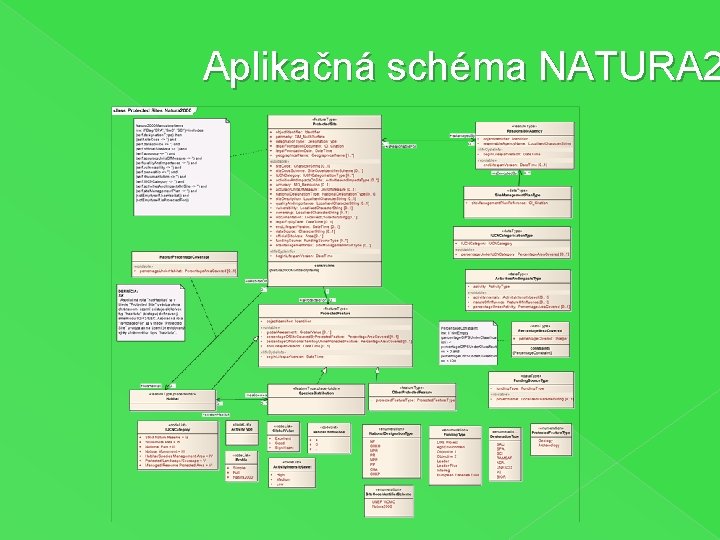

Aplikačná schéma NATURA 2

Analýza Dátového profilu - Hyd Balíček PHYSICALWATERS BASIN: § HLAVNÉ POVODIE (PW 004) - Plocha povodia I rádu podľa hierarchie vodohospodárskej mapy 1 : 50 000 na území SR CATCHMENTAREA: § PODROBNÉ POVODIE (PW 001) - Plocha povodia IV. rádu podľa hierarchie vodohospodárskej mapy 1 : 50 000 na území SR § ZÁKLADNÉ POVODIE (PW 002) - Plocha povodia III. rádu podľa hierarchie vodohospodárskej mapy 1 : 50 000 na území SR § ČIASTKOVE POVODIE (PW 003) - Plocha povodia II. rádu podľa hierarchie vodohospodárskej mapy 1 : 50 000 na území SR WATERCOURSE § Segment líniového vodného útvaru (RW 001) - segment líniového vodného útvaru s rovnakými vlastnosťami STANDINGWATER § Plošný vodný útvar (RW 002) - Prírodná morfologická, alebo umelo vytvorená vodná nádrž, využiteľná na rôzne účely

Analýza Dátového profilu - Hyd Balíček RELATEDOBJECTS HYDROFACILITY: § POVRCHOVÝZDROJ VODY (RW 004) - Miesto odberu povrchovej vody pre rôzne využitie § VODOJEM (RT 010) - Technické zariadenie slúžiace na akumuláciu pitnej vody § OCHRANNÁ HRÁDZA (RT 016) - Prizmatické teleso v zátopovom území toku, chrániace pozemky a objekty pred zaplavením pri vyšších vodných stavoch. § KANALIZAČNÁ VÝUSŤ (RT 014) - Objekt na vyústení stoky do recipienta slúžiaci na zabezpečenie voľného odtoku a ochranu vyústenia stoky a priľahlého dna a brehov recipienta pred porušením § VYÚSTENIE ODPADOVÝCH VOD (TC 009) - Vypúšťania do povrchových vôd § MONITOROVACÍ OBJEKT POVRCHOVÝCH VOD (RM 002) - Monitoring povrchových vôd § MONITOROVACÍ OBJEKT PODZEMNÝCH VOD (RM 001) - Monitoring podzemných vôd § PRODUKTOVOD (RT 006) - produktovody

Analýza Dátového profilu - Hyd Balíček MANMADEOBJECT: § § OCHRANNÁ HRÁDZA (RT 016) - Ochranné hrádze OBJEKT NA TOKU (RT 017) - Objekty na toku - typ objektu s kódom 1 (Hať) PRIEHRADNÉ TELESO (RT 020) - Priehradné teleso PREVOD VODY (RT 019) - Prevody Balíček HYDROPOINTOFINTEREST: § PODZEMNÝ VODNÝ ZDROJ (RW 003) - Umelé, alebo prirodzené sústredené vyvieranie podzemnej vody s rôznym využitím Balíček MANAGEMENTANDREPORTING: Objekty hierarchie tried tohto balíčka boli metodicky pravdepodobne odvodené z triedy prvkov: § § Segment líniového vodného útvaru (RW 001) - segment líniového vodného útvaru s rovnakými vlastnosťami Plošný vodný útvar (RW 002) - Prírodná morfologická, alebo umelo vytvorená vodná nádrž, využiteľná na rôzne účely V roku 2005 boli vrstvy vodných útvarov v podobe shape súborov SR odreportované. Shape súbory reprezentovali objekty podzemných a povrchových vodných útvarov odvodených odvodené na základe metodických pokynov - Horizontálne metodické pokyny na použitie termínu vodný útvar v kontexte RSV. Balíček NETWORK: Definícii tried tohto balíčka sa najviac približuje trieda prvkov: § Segment líniového vodného útvaru (RW 001) - segment líniového vodného útvaru s rovnakými vlastnosťami, ktorý má definovaný grafický typ čiaru so sieťovou topológiou

Transformácia priestorových ú Príprava jednotlivých geografických datasetov na transformáciu § Namapovanie pôvodných údajov na novú schému do databázy § Transformačný proces § Validácia transformovaných údajov §

nsformácia priestorových údajov Chránené územia

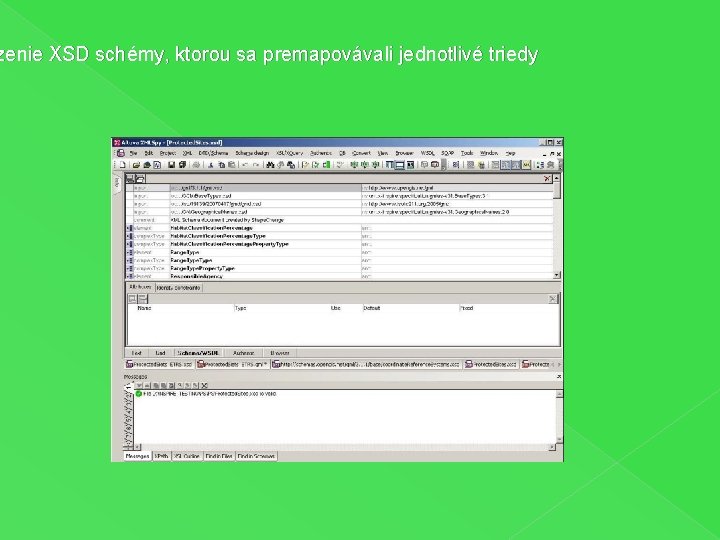

zenie XSD schémy, ktorou sa premapovávali jednotlivé triedy

Pôvodné údaje, uložené v dátovom sklade CGS

Upravené údaje do jedného súboru údajov v súradnicovom

Upravené údaje do jedného súboru údajov v súradnicovom

Transformačný proces

Validácia transformovaného súboru údajov

zenie transformovaného datasetu aj so zobrazením atribútov pre náhodne vybraný prvok

Zobrazenie WMS služby datasetu Chránené územia. enie transformovaného datasetu prostredníctvom WMS 1. 1. 1 ou šablóny SLD, tak ako je definované v špecifikácii INSPIRE pre Chránené územia.

Hlavné prínosy realizovania te § § § § § identifikovanie existujúcich a neexistujúcich priestorových údajov, požadovaných Smernicou za uvedené 2 témy. umožnenie zástupcom zodpovedných subjektov (MŽP SR, následne SAŽP a ďalších predpokladaných subjektov ako ŠOP SR, VÚVH, SVP) porozumieť procesu objektovo orientovanej špecifikácie priestorových údajov, ktorá vychádza z princípov štandardov rady ISO 19 100. možnosť poskytnutia výsledkov testovania pre účely prípravy implementačných pravidiel v rámci výzvy na participáciu testovania návrhu INSPIRE špecifikácie údajov za témy definované v prílohe I Smernice INSPIRE. popísaný proces testovania, identifikovaný stav s relevantnými priestorovými údajmi za dané témy, ich objektovo orientované modelovanie, transformácie, výsledky aplikačného testovania, diagramov prípadov použitia. dokumentácia architektúry použitej pre testovanie (komponenty, softvér). dokumentácia analyzujúca súčasný stav súladu existujúcich priestorových údajov v SR s požiadavkami na priestorové údaje za INSPIRE Annex I témy. dokumentácia procesu mapovania identifikovaných priestorových údajov na objektovo orientovaný model. dokumentácia použitej metodológie pri transformačnom testovaní. dokumentácia použitej metodológie pri aplikačnom testovaní. dokumentácia výsledkov a skúseností z procesu testovania.

Hlavné prínosy realizovania te § ukážky vstupných a výstupných údajov súvisiacich s mapovaním, napr. : § vstupné priestorové datasety § modifikované datasety v zmysle požiadaviek špecifikácií pre PS a HY § namapovanie atribútov z modifikovaných datasetov na definíciu zadanej XSD schémy § validácia vygenerovaných GML súborov § zobrazenie vygenerovaných GML súborov § výstupy v podobe OGC WMS služieb s použitím SLD (Styled Layer Descriptor) špecifikácie

Ďakujem za pozornosť. martin. koska@sazp. sk
