TEMA 3 LA ESTRUCTURA INTERNA DE LA TIERRA

TEMA 3 LA ESTRUCTURA INTERNA DE LA TIERRA

Estudios Sísmicos • Aumento muy brusco e importante de la velocidad de las ondas P y S • Profundidad: 5 -10 km en las dorsales y 40 -60 en los continentes. • Disminución de la velocidad de las ondas P. • Las ondas S se detienen (los materiales justo debajo deben estar en estado líquido) • Profundidad: 2. 900 km. Discontinuidades de primer orden.

Estudios Sísmicos • Estabilización en el ritmo de incremento en la velocidad de las ondas P y S. • Por debajo de la discontinuidad la velocidad aumenta a un ritmo más lento. • Por encima aumentan a un ritmo mayor. • No se detecta en todos los puntos del planeta. • No se detecta en los océanos y es dudosa su existencia en algunas zonas de la corteza continental. Discontinuidad de Conrad 15 Discontinuidad de Repetti 670 Discontinuidad de Wiechert-Lehman 5. 100 Aumento en la velocidad de las ondas P.

Estudios Sísmicos Superior Corteza Conrad Inferior Mohorovicic Superior Manto Repetti Inferior Gutemberg Externo Núcleo Wiechert-Lehman Interno

Estructura Interna de la Tierra COMPOSICIÓN DE LA TIERRA Espesor aproximado Estado físico Corteza 7 -70 km Sólido Manto superior 650 -670 km Plástico 2. 230 km Sólido 2. 220 km Líquido 1250 km Sólido Capa interna Manto inferior Núcleo externo Núcleo interno

Estructura Interna de la Tierra Modelo Geoquímico Modelos Geodinámicos

Estructura Interna de la Tierra Modelo Geoquímico Basado en la presencia de discontinuidades Divide a la Tierra en capas de diferente composición química La corteza: capa delgada de material rocoso (0 -70 km) Manto: denso, formado por rocas. Manto superior (70 -670 km) y manto inferior (670 a 2900 km) Núcleo: Dividido en Núcleo exterior: núcleo fundido fluido (2900 -5150 km) y Núcleo interior: metal sólido (5150 -6378 km)

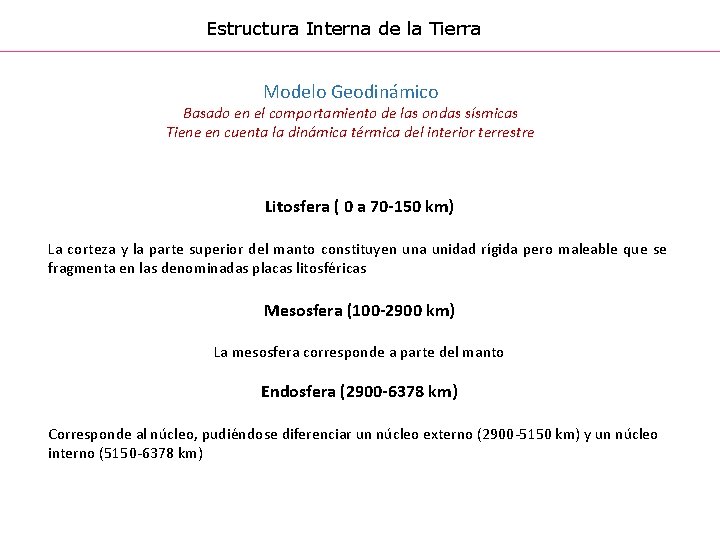

Estructura Interna de la Tierra Modelo Geodinámico Basado en el comportamiento de las ondas sísmicas Tiene en cuenta la dinámica térmica del interior terrestre Litosfera ( 0 a 70 -150 km) La corteza y la parte superior del manto constituyen una unidad rígida pero maleable que se fragmenta en las denominadas placas litosféricas Mesosfera (100 -2900 km) La mesosfera corresponde a parte del manto Endosfera (2900 -6378 km) Corresponde al núcleo, pudiéndose diferenciar un núcleo externo (2900 -5150 km) y un núcleo interno (5150 -6378 km)

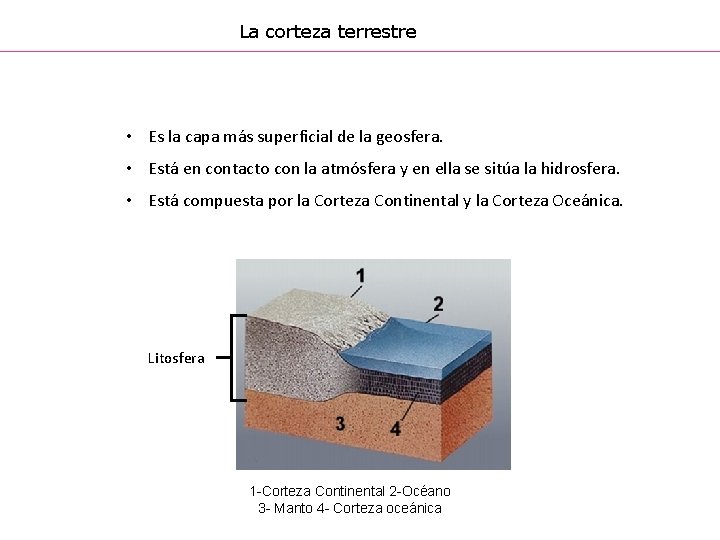

La corteza terrestre • Es la capa más superficial de la geosfera. • Está en contacto con la atmósfera y en ella se sitúa la hidrosfera. • Está compuesta por la Corteza Continental y la Corteza Oceánica. Litosfera 1 -Corteza Continental 2 -Océano 3 - Manto 4 - Corteza oceánica

La corteza terrestre

La corteza terrestre Edad de la corteza terrestre

La corteza terrestre Provincias Geológicas Escudo Plataforma Orógeno Cuenca oceánica Provincia ígnea Corteza continental extendida

La corteza terrestre

La corteza terrestre Corteza Continental • Su espesor varía entre los 20 y 50 km, pudiendo llegar a los 70 km en las zonas más elevadas. • Constituye el 1, 6% del volumen total de la Tierra. • Es la más antigua (3. 800 m. a. ). • Se divide en dos partes superior e inferior (discontinuidad de Conrad) Estructura horizontal Estructura vertical

La corteza terrestre Corteza Continental Estructura Vertical: • Rocas sedimentarias • Rocas graníticas • Rocas Basálticas Estructura horizontal: • Cratones: masa continental que alcanzó en un lejano pasado geológico una rigidez tal, que desde entonces, no ha sufrido fragmentaciones o deformaciones, al no haber sido afectadas por los movimientos orogénicos. • Cordilleras u orógenos • Plataforma continental: continuación del continente. Presenta una pendiente suave (2%) y alcanza los 200 m de profundidad. • Talud: continuación de la plataforma. Presenta una pendiente de 40%

La corteza terrestre Corteza Oceánica • Tiene un espesor entre 8 y 10 km • Las rocas más antiguas tienen una edad de 280 m. a. • Se crea en las dorsales. • Está compuesta por una capa de sedimentos y debajo de estos rocas magmáticas basálticas Plataforma continental Islas volcánicas Talud continental Borde o glacis Llanura abisal Dorsales oceánicas Fosa oceánica

2. 1. La corteza terrestre Corteza Oceánica Estructura Vertical: • Rocas sedimentarias • Rocas basálticas de origen volcánico volcánicas • Rocas basálticas magmáticas Estructura horizontal: • Llanuras abisales: son zonas planas que constituyen amplias superficies en el fondo de los oceános. • Montes submarinos: volcanes submarinos, la mayoría inactivos que pueden alcanzar alturas de varios miles de metros. • Dorsales oceánicas: zonas de formación de corteza oceánica. • Fosas oceánicas: grandes depresiones de más de 10. 000 km de profundidad. Se localizan en las zonas de subducción.

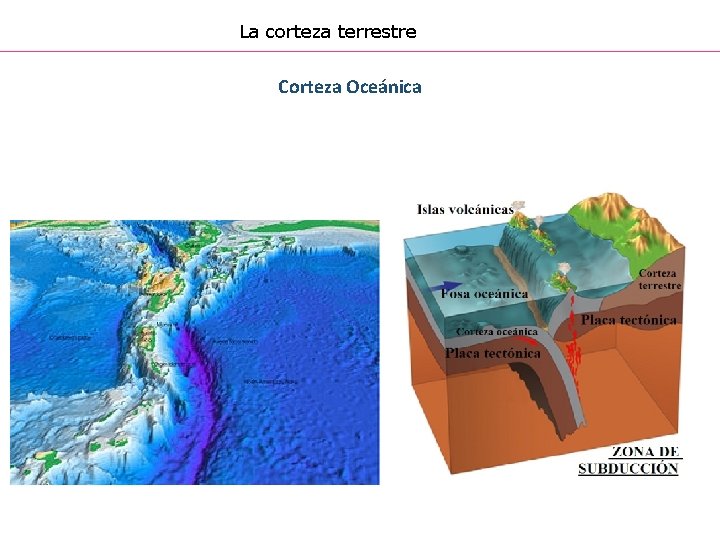

La corteza terrestre Corteza Oceánica

2. 1. La Litosfera El término litosfera proviene de las raíces griegas: “litos” con el significado de “piedra” y “sphaira” que se traduce en nuestro idioma como esfera. Es la capa más superficial de la Tierra y comprende la corteza más el manto superior sólido o residual. Manto superior

El Manto • El manto de la Tierra es una capa que tiene un grosor de 2, 900 km. • Representando el 87% del volumen total de la Tierra. • Su composición es de 46% óxido de silicio, 38% óxido de magnesio, 8% óxido de hierro y otros compuestos semejantes al “granate” • Contiene una enorme cantidad de agua (se estima que muchísima más que el océano) en estado de fluido supercrítico a altas temperaturas y presiones

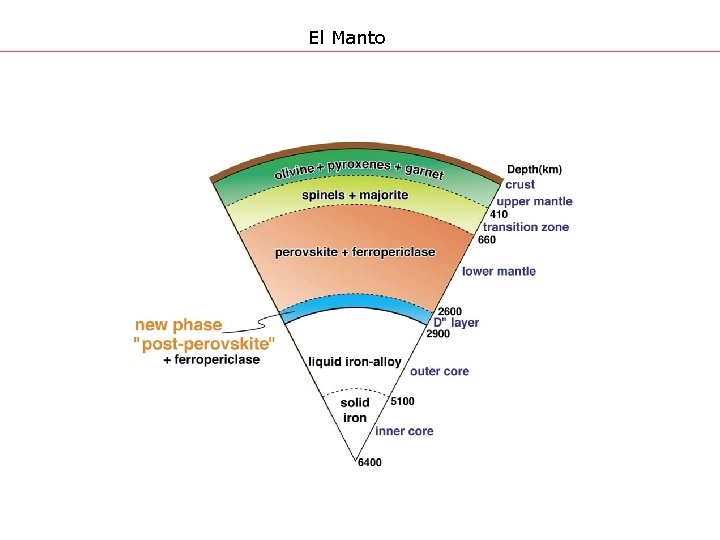

El Manto

El Manto Superior: • De los 200 km a los 400 km de profundidad. • Capa de roca plástica basáltica de baja viscosidad, poco capaz de generar fallas y con poca velocidad sísmica porque tiene una consistencia magmática Temperatura de unos 600°C Zona de Transición: • Desde los 400 Km hasta los 650 -100 km. • Región difusa de alta velocidad sísmica siendo más gruesa en los continentes que en el fondo del • océano. Manto Inferior: Convección generada por la subducción de placas • Desde los se extiende desde los 650 -1000 km (3000ºC) tectónicas. hasta los 2900 km (5300ºC) donde termina la • Velocidades sísmicas entre 7. 6 y 8. 6 km/s “discontinuidad de Gutenberg” • Temperaturas 1400ºC-3000ºC

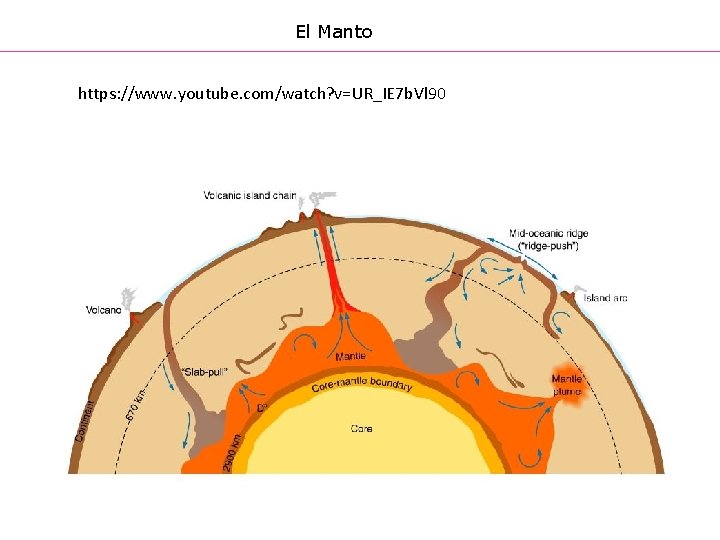

El Manto https: //www. youtube. com/watch? v=UR_IE 7 b. Vl 90

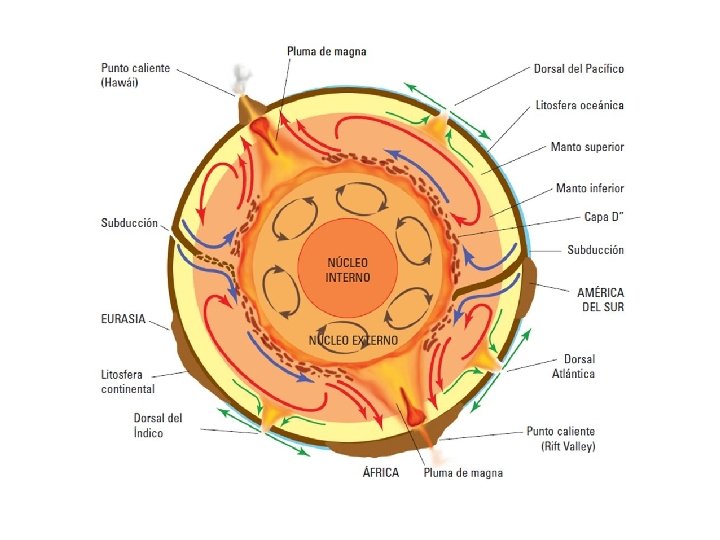

El Manto

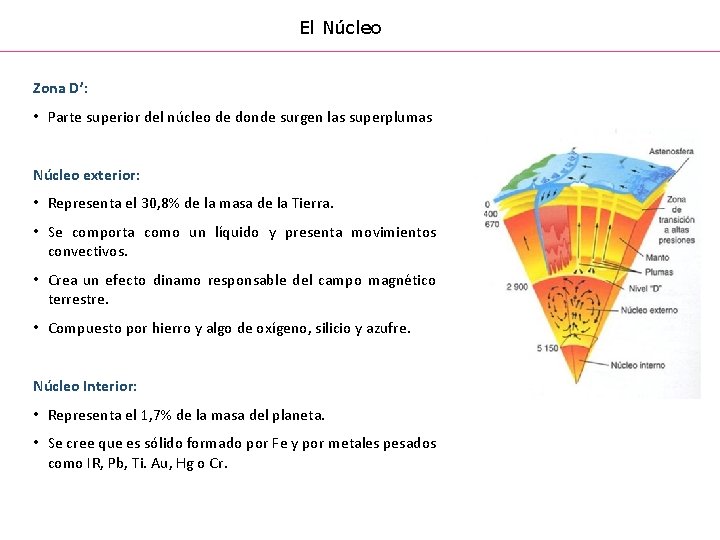

El Núcleo Zona D’: • Parte superior del núcleo de donde surgen las superplumas Núcleo exterior: • Representa el 30, 8% de la masa de la Tierra. • Se comporta como un líquido y presenta movimientos convectivos. • Crea un efecto dinamo responsable del campo magnético terrestre. • Compuesto por hierro y algo de oxígeno, silicio y azufre. Núcleo Interior: • Representa el 1, 7% de la masa del planeta. • Se cree que es sólido formado por Fe y por metales pesados como IR, Pb, Ti. Au, Hg o Cr.
