LA ESTRUCTURA DE LA TIERRA 1 MTODOS DE

LA ESTRUCTURA DE LA TIERRA 1. MÉTODOS DE ESTUDIO 2. EL MÉTODO SÍSMICO 3. DISCONTINUIDADES SÍSMICAS TERRESTRES 4. MODELOS DE ESTRUCTURA DE LA TIERRA + MODELO ZONAL + MODELO DINÁMICO

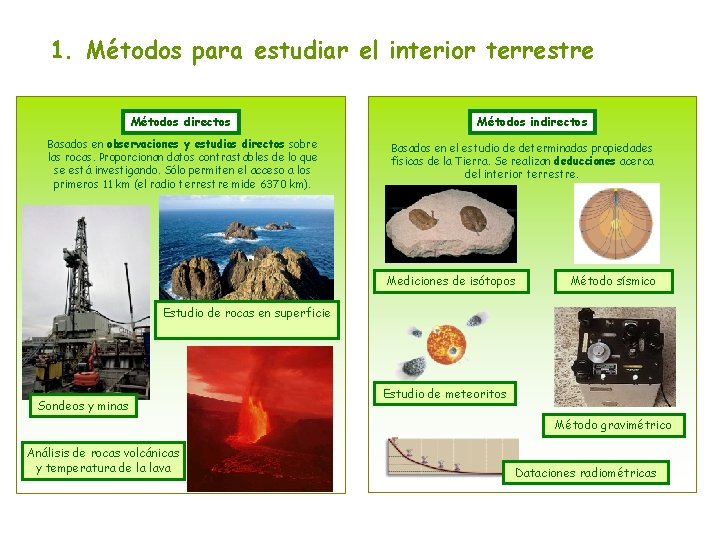

1. Métodos para estudiar el interior terrestre Métodos directos Basados en observaciones y estudios directos sobre las rocas. Proporcionan datos contrastables de lo que se está investigando. Sólo permiten el acceso a los primeros 11 km (el radio terrestre mide 6370 km). Métodos indirectos Basados en el estudio de determinadas propiedades físicas de la Tierra. Se realizan deducciones acerca del interior terrestre. Mediciones de isótopos Método sísmico Estudio de rocas en superficie Sondeos y minas Estudio de meteoritos Método gravimétrico Análisis de rocas volcánicas y temperatura de la lava Dataciones radiométricas

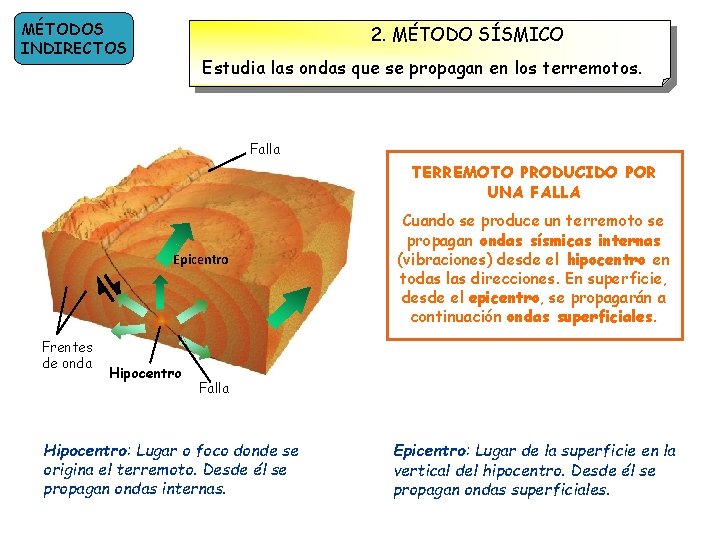

MÉTODOS INDIRECTOS 2. MÉTODO SÍSMICO Estudia las ondas que se propagan en los terremotos. Falla TERREMOTO PRODUCIDO POR UNA FALLA Epicentro Frentes de onda Hipocentro Cuando se produce un terremoto se propagan ondas sísmicas internas (vibraciones) desde el hipocentro en todas las direcciones. En superficie, desde el epicentro, se propagarán a continuación ondas superficiales. Falla Hipocentro: Lugar o foco donde se origina el terremoto. Desde él se propagan ondas internas. Epicentro: Lugar de la superficie en la vertical del hipocentro. Desde él se propagan ondas superficiales.

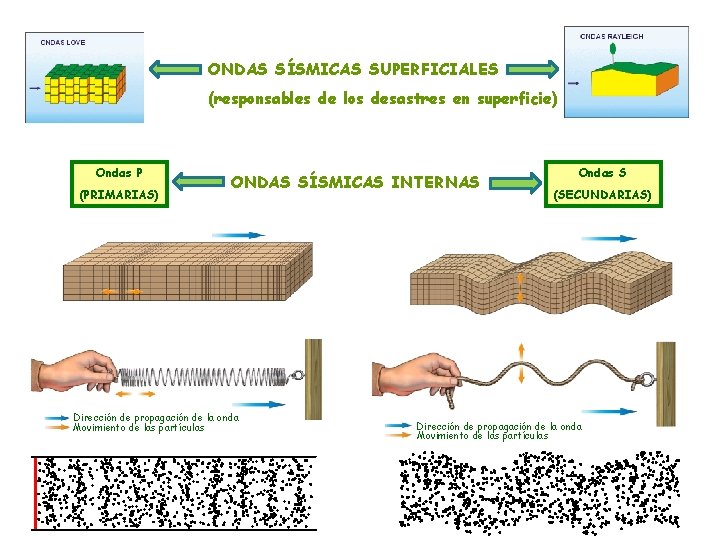

ONDAS SÍSMICAS SUPERFICIALES (responsables de los desastres en superficie) Ondas P (PRIMARIAS) ONDAS SÍSMICAS INTERNAS Dirección de propagación de la onda Movimiento de las partículas Ondas S (SECUNDARIAS) Dirección de propagación de la onda Movimiento de las partículas

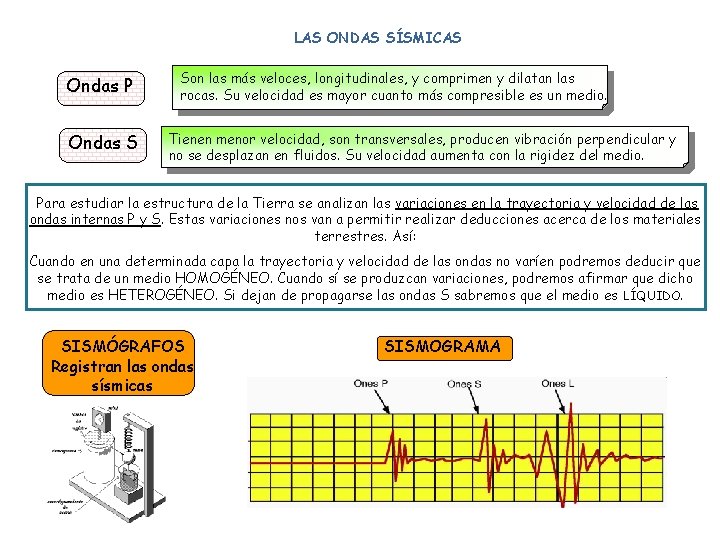

LAS ONDAS SÍSMICAS Ondas P Ondas S Son las más veloces, longitudinales, y comprimen y dilatan las rocas. Su velocidad es mayor cuanto más compresible es un medio. Tienen menor velocidad, son transversales, producen vibración perpendicular y no se desplazan en fluidos. Su velocidad aumenta con la rigidez del medio. Para estudiar la estructura de la Tierra se analizan las variaciones en la trayectoria y velocidad de las ondas internas P y S. Estas variaciones nos van a permitir realizar deducciones acerca de los materiales terrestres. Así: Cuando en una determinada capa la trayectoria y velocidad de las ondas no varíen podremos deducir que se trata de un medio HOMOGÉNEO. Cuando sí se produzcan variaciones, podremos afirmar que dicho medio es HETEROGÉNEO. Si dejan de propagarse las ondas S sabremos que el medio es LÍQUIDO. SISMÓGRAFOS Registran las ondas sísmicas SISMOGRAMA

3. DISCONTINUIDADES SÍSMICAS La velocidad de propagación de las ondas sísmicas en el interior terrestre sufre variaciones graduales y, a veces, cambios bruscos denominados discontinuidades. Velocidad (km/s) Discontinuidad de Mohorovicic 14 13 12 11 10 9 8 7 6 5 4 3 2 Discontinuidad de Repetti Discontinuidad de Gutenberg Discontinuidad de Lehman Ondas P Ondas S Manto 670 Núcleo 2 000 2 900 4 000 5 150 6 000 Profundidad (km) Las discontinuidades sísmicas se utilizan para diferenciar las capas del interior del planeta.

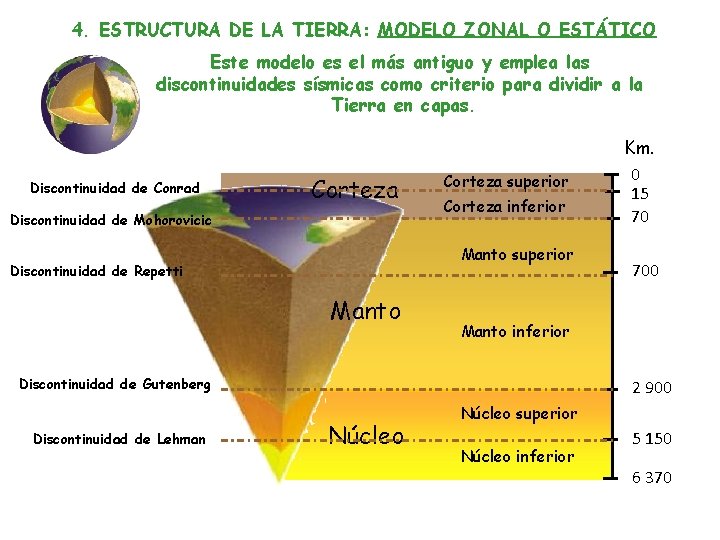

4. ESTRUCTURA DE LA TIERRA: MODELO ZONAL O ESTÁTICO Este modelo es el más antiguo y emplea las discontinuidades sísmicas como criterio para dividir a la Tierra en capas. Discontinuidad de Conrad Corteza Discontinuidad de Mohorovicic Corteza superior Corteza inferior Manto superior Discontinuidad de Repetti Manto 700 Manto inferior Discontinuidad de Gutenberg Discontinuidad de Lehman Km. 0 15 70 2 900 Núcleo superior Núcleo inferior 5 150 6 370

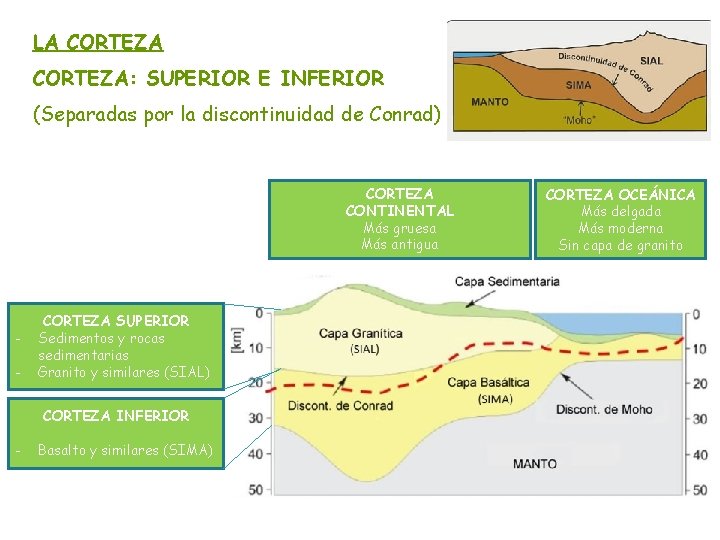

LA CORTEZA: SUPERIOR E INFERIOR (Separadas por la discontinuidad de Conrad) CORTEZA CONTINENTAL Más gruesa Más antigua Corteza continental - CORTEZA SUPERIOR Sedimentos y rocas sedimentarias Granito y similares (SIAL) CORTEZA INFERIOR - Basalto y similares (SIMA) Corteza oceánica CORTEZA OCEÁNICA Más delgada Más moderna Sin capa de granito

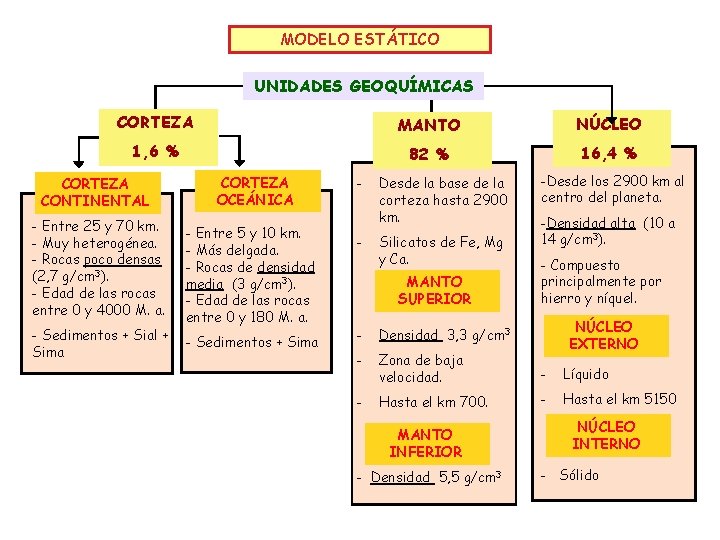

MODELO ESTÁTICO UNIDADES GEOQUÍMICAS CORTEZA MANTO NÚCLEO 1, 6 % 82 % 16, 4 % CORTEZA CONTINENTAL - Entre 25 y 70 km. - Muy heterogénea. - Rocas poco densas (2, 7 g/cm 3). - Edad de las rocas entre 0 y 4000 M. a. - Sedimentos + Sial + Sima CORTEZA OCEÁNICA - Entre 5 y 10 km. - Más delgada. - Rocas de densidad media (3 g/cm 3). - Edad de las rocas entre 0 y 180 M. a. - Sedimentos + Sima - - Desde la base de la corteza hasta 2900 km. Silicatos de Fe, Mg y Ca. MANTO SUPERIOR -Desde los 2900 km al centro del planeta. -Densidad alta (10 a 14 g/cm 3). - Compuesto principalmente por hierro y níquel. NÚCLEO EXTERNO - Densidad 3, 3 g/cm 3 - Zona de baja velocidad. - Líquido - Hasta el km 700. - Hasta el km 5150 MANTO INFERIOR - Densidad 5, 5 g/cm 3 NÚCLEO INTERNO - Sólido

MODELO DINÁMICO DE LA TIERRA: 4 CAPAS Más moderno, basado en la dinámica de los materiales LITOSFERA Corteza + 50 km del manto superior ASTENOSFERA 100 km del manto superior (zona de baja velocidad) MESOSFERA Resto del manto ENDOSFERA Equivale al núcleo

LOS 2 MODELOS DE ESTRUCTURA DE LA TIERRA
