Teknik Pengkodean Encoding Chandra Kirana M Kom Pendahuluan

Teknik Pengkodean (Encoding) Chandra Kirana, M. Kom

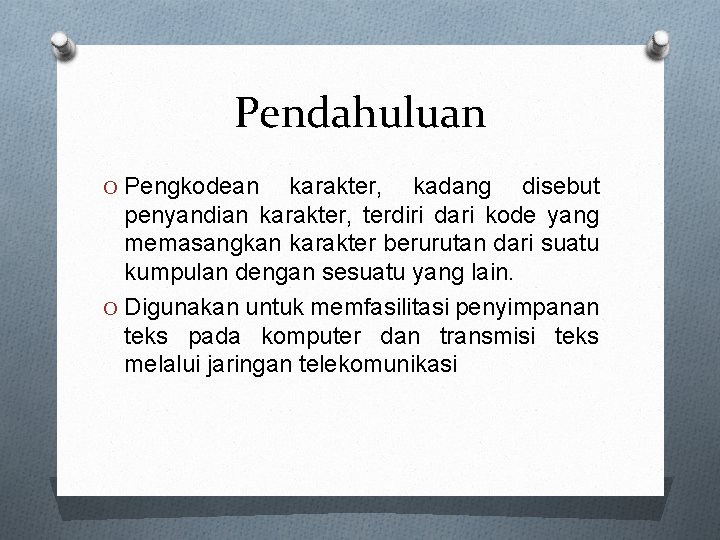

Pendahuluan O Pengkodean karakter, kadang disebut penyandian karakter, terdiri dari kode yang memasangkan karakter berurutan dari suatu kumpulan dengan sesuatu yang lain. O Digunakan untuk memfasilitasi penyimpanan teks pada komputer dan transmisi teks melalui jaringan telekomunikasi

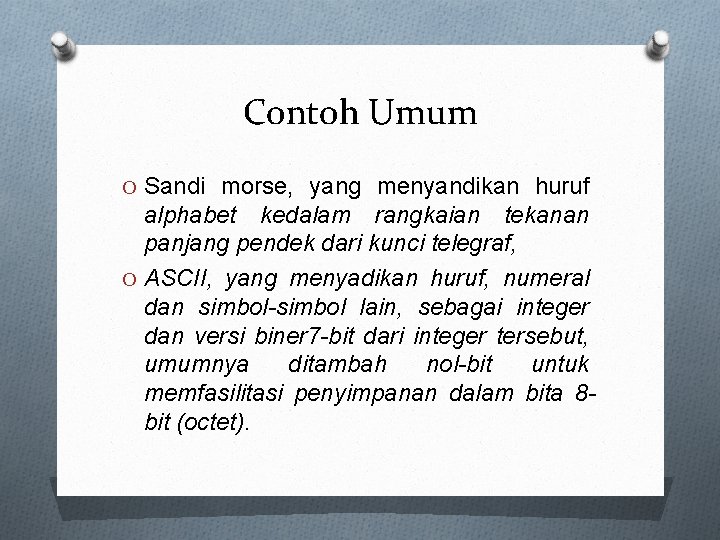

Contoh Umum O Sandi morse, yang menyandikan huruf alphabet kedalam rangkaian tekanan panjang pendek dari kunci telegraf, O ASCII, yang menyadikan huruf, numeral dan simbol-simbol lain, sebagai integer dan versi biner 7 -bit dari integer tersebut, umumnya ditambah nol-bit untuk memfasilitasi penyimpanan dalam bita 8 bit (octet).

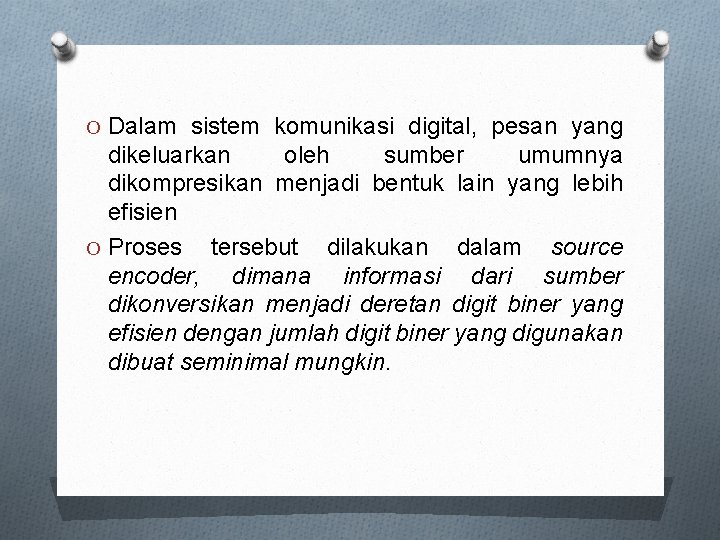

O Dalam sistem komunikasi digital, pesan yang dikeluarkan oleh sumber umumnya dikompresikan menjadi bentuk lain yang lebih efisien O Proses tersebut dilakukan dalam source encoder, dimana informasi dari sumber dikonversikan menjadi deretan digit biner yang efisien dengan jumlah digit biner yang digunakan dibuat seminimal mungkin.

Pengkodean. Data Dalam proses telekomunikasi, data tersebut harus dimengerti baik dari sisi pengirim maupun dari sisi penerima Berikut adalah sistem sandi yang biasa digunakan: O ASCII (American Standard Code for Information O O Interchange) Sandi Baudot Code (CCITT alphabet No. 2 / Telex Code) Sandi 4 atau 8 BCD (Binary Coded Decimal) EBCDIC (Extended Binary Coded Decimal Interchange Code)

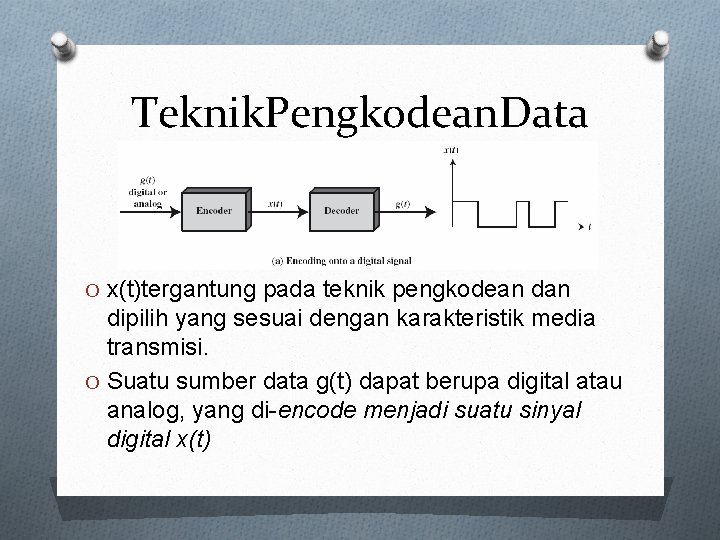

Teknik. Pengkodean. Data O x(t)tergantung pada teknik pengkodean dipilih yang sesuai dengan karakteristik media transmisi. O Suatu sumber data g(t) dapat berupa digital atau analog, yang di-encode menjadi suatu sinyal digital x(t)

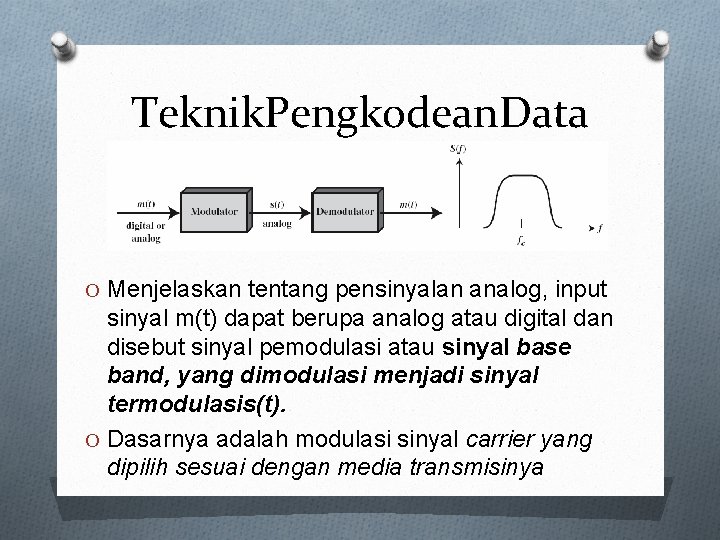

Teknik. Pengkodean. Data O Menjelaskan tentang pensinyalan analog, input sinyal m(t) dapat berupa analog atau digital dan disebut sinyal pemodulasi atau sinyal base band, yang dimodulasi menjadi sinyal termodulasis(t). O Dasarnya adalah modulasi sinyal carrier yang dipilih sesuai dengan media transmisinya

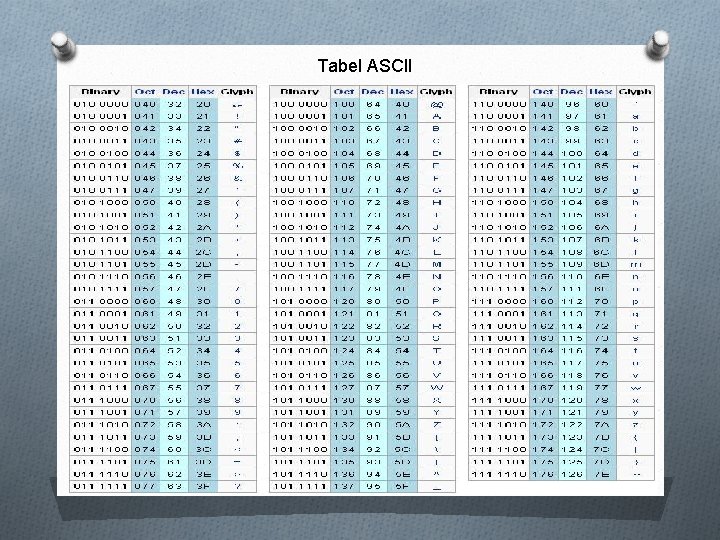

Tabel ASCII

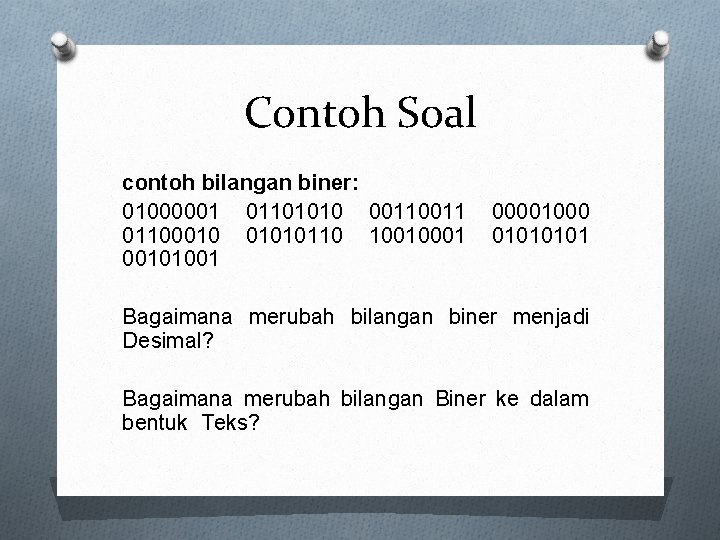

Contoh Soal contoh bilangan biner: 01000001 01101010 0011 01100010 01010110 10010001 00101001 00001000 0101 Bagaimana merubah bilangan biner menjadi Desimal? Bagaimana merubah bilangan Biner ke dalam bentuk Teks?

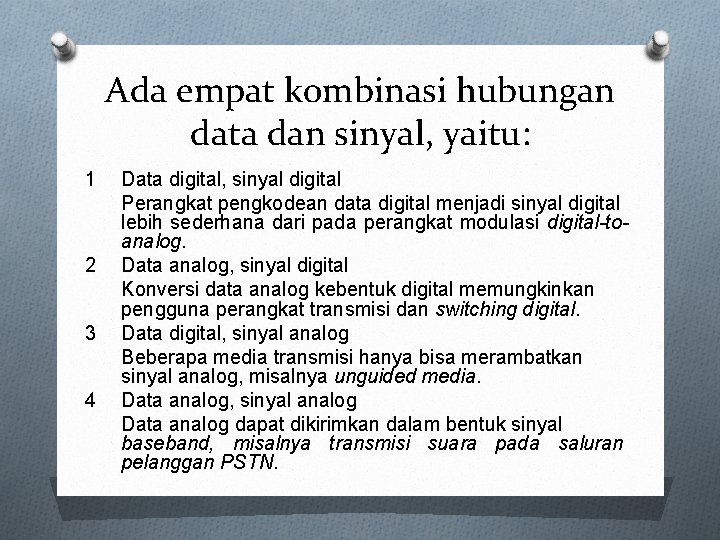

Ada empat kombinasi hubungan data dan sinyal, yaitu: 1 2 3 4 Data digital, sinyal digital Perangkat pengkodean data digital menjadi sinyal digital lebih sederhana dari pada perangkat modulasi digital-toanalog. Data analog, sinyal digital Konversi data analog kebentuk digital memungkinkan pengguna perangkat transmisi dan switching digital. Data digital, sinyal analog Beberapa media transmisi hanya bisa merambatkan sinyal analog, misalnya unguided media. Data analog, sinyal analog Data analog dapat dikirimkan dalam bentuk sinyal baseband, misalnya transmisi suara pada saluran pelanggan PSTN.

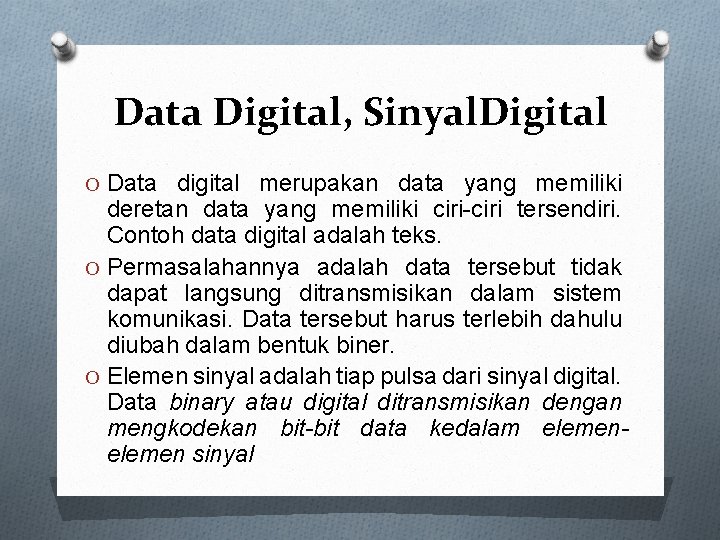

Data Digital, Sinyal. Digital O Data digital merupakan data yang memiliki deretan data yang memiliki ciri-ciri tersendiri. Contoh data digital adalah teks. O Permasalahannya adalah data tersebut tidak dapat langsung ditransmisikan dalam sistem komunikasi. Data tersebut harus terlebih dahulu diubah dalam bentuk biner. O Elemen sinyal adalah tiap pulsa dari sinyal digital. Data binary atau digital ditransmisikan dengan mengkodekan bit-bit data kedalam elemen sinyal

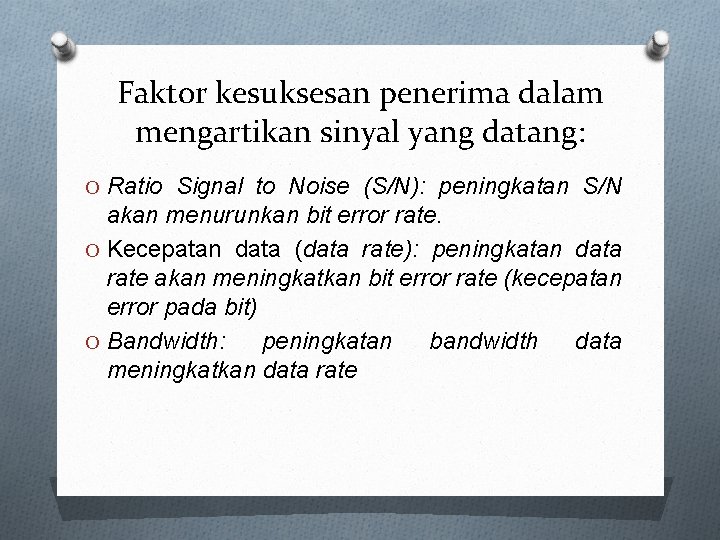

Faktor kesuksesan penerima dalam mengartikan sinyal yang datang: O Ratio Signal to Noise (S/N): peningkatan S/N akan menurunkan bit error rate. O Kecepatan data (data rate): peningkatan data rate akan meningkatkan bit error rate (kecepatan error pada bit) O Bandwidth: peningkatan bandwidth data meningkatkan data rate

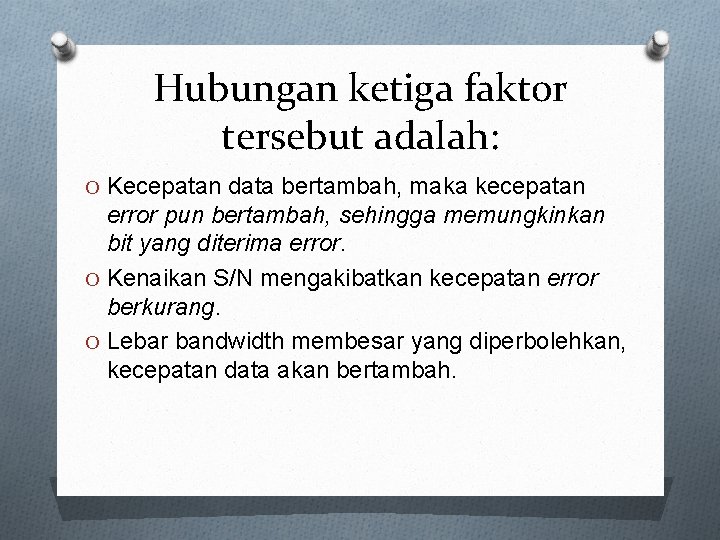

Hubungan ketiga faktor tersebut adalah: O Kecepatan data bertambah, maka kecepatan error pun bertambah, sehingga memungkinkan bit yang diterima error. O Kenaikan S/N mengakibatkan kecepatan error berkurang. O Lebar bandwidth membesar yang diperbolehkan, kecepatan data akan bertambah.

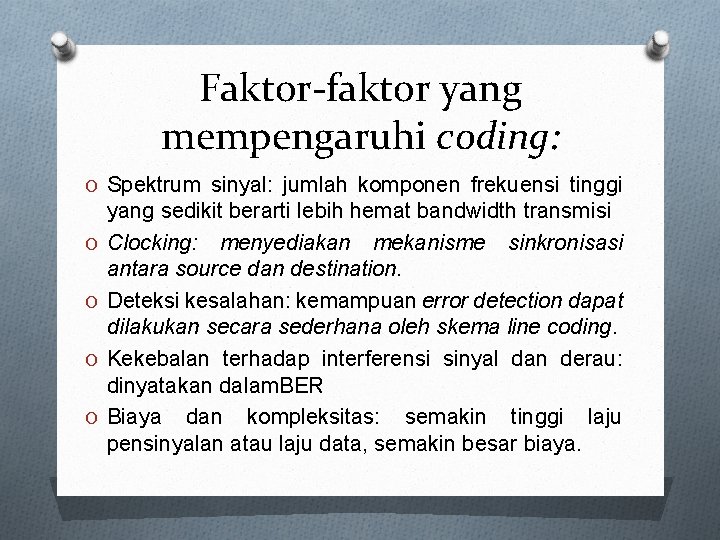

Faktor-faktor yang mempengaruhi coding: O Spektrum sinyal: jumlah komponen frekuensi tinggi O O yang sedikit berarti lebih hemat bandwidth transmisi Clocking: menyediakan mekanisme sinkronisasi antara source dan destination. Deteksi kesalahan: kemampuan error detection dapat dilakukan secara sederhana oleh skema line coding. Kekebalan terhadap interferensi sinyal dan derau: dinyatakan dalam. BER Biaya dan kompleksitas: semakin tinggi laju pensinyalan atau laju data, semakin besar biaya.

Teknik data digital, sinyal digital terbagi atas: Non-Return to Zero / NRZ O NRZ-L (NRZ-Level) v Dua tegangan yang berbeda antara bit 1 dan bit 0 v Tegangan konstan selama interval bit v Tidak ada transisi yaitu tegangan no return to zero O NRZ-I (NRZ-Inverted) v Pulsa tegangan konstan untuk durasi bit v Transisi= 1 v Tidak ada transisi= 0

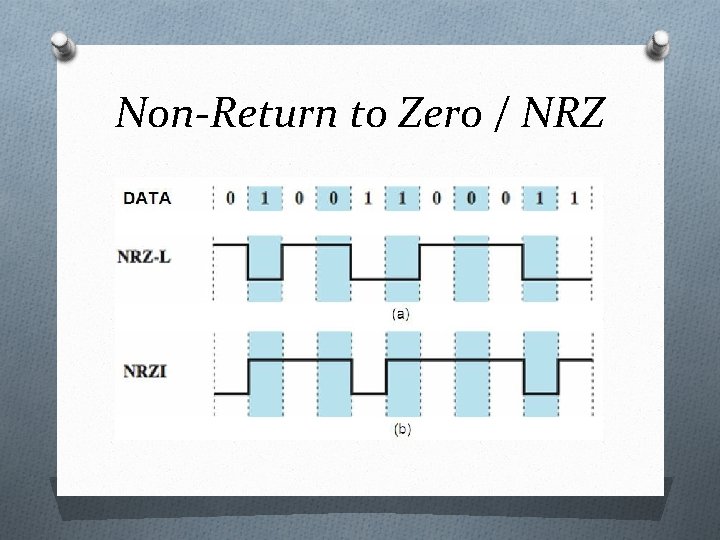

Non-Return to Zero / NRZ

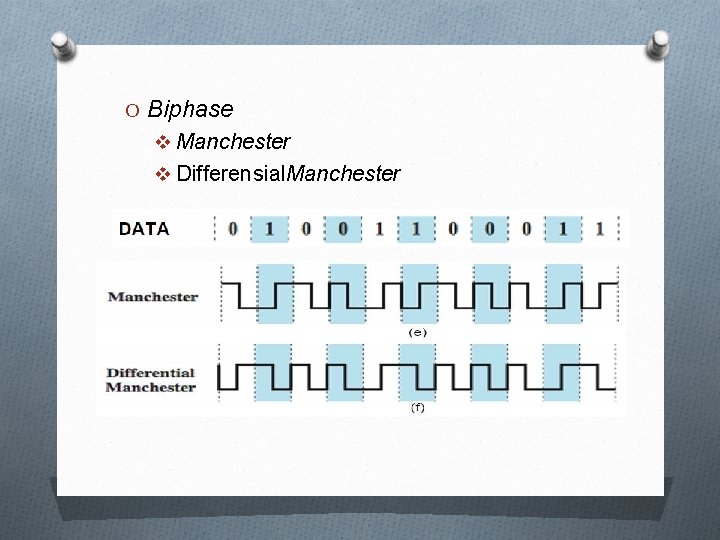

O Biphase v Manchester v Differensial. Manchester

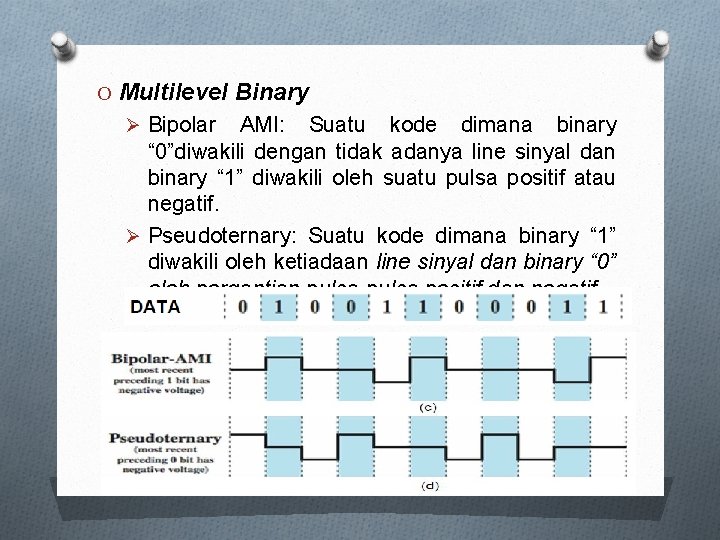

O Multilevel Binary Ø Bipolar AMI: Suatu kode dimana binary “ 0”diwakili dengan tidak adanya line sinyal dan binary “ 1” diwakili oleh suatu pulsa positif atau negatif. Ø Pseudoternary: Suatu kode dimana binary “ 1” diwakili oleh ketiadaan line sinyal dan binary “ 0” oleh pergantian pulsa-pulsa positif dan negatif.

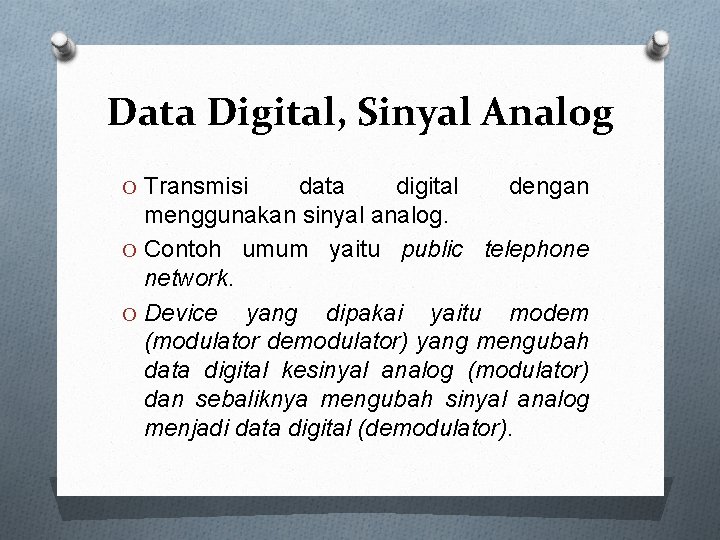

Data Digital, Sinyal Analog O Transmisi data digital dengan menggunakan sinyal analog. O Contoh umum yaitu public telephone network. O Device yang dipakai yaitu modem (modulator demodulator) yang mengubah data digital kesinyal analog (modulator) dan sebaliknya mengubah sinyal analog menjadi data digital (demodulator).

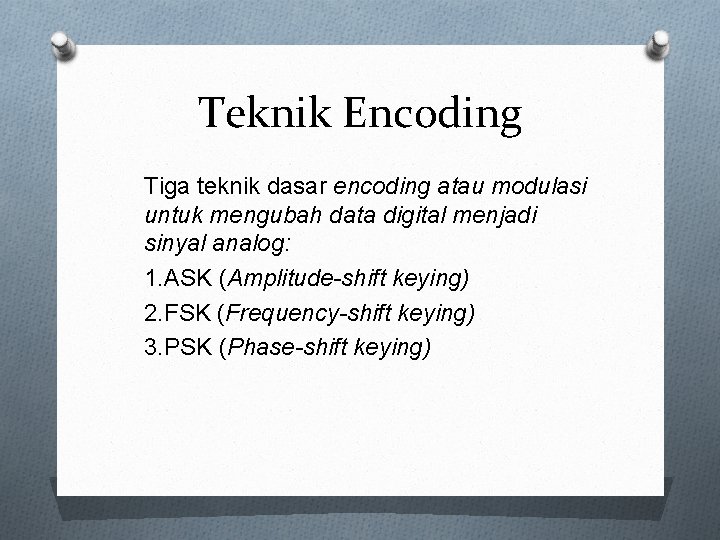

Teknik Encoding Tiga teknik dasar encoding atau modulasi untuk mengubah data digital menjadi sinyal analog: 1. ASK (Amplitude-shift keying) 2. FSK (Frequency-shift keying) 3. PSK (Phase-shift keying)

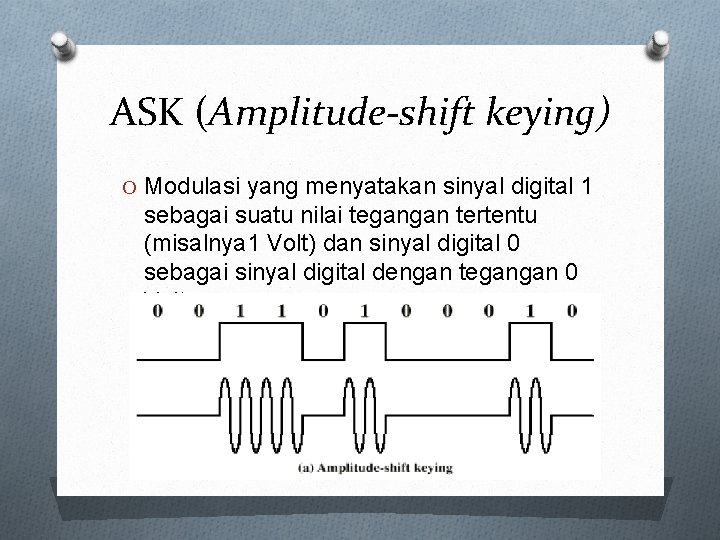

ASK (Amplitude-shift keying) O Modulasi yang menyatakan sinyal digital 1 sebagai suatu nilai tegangan tertentu (misalnya 1 Volt) dan sinyal digital 0 sebagai sinyal digital dengan tegangan 0 Volt.

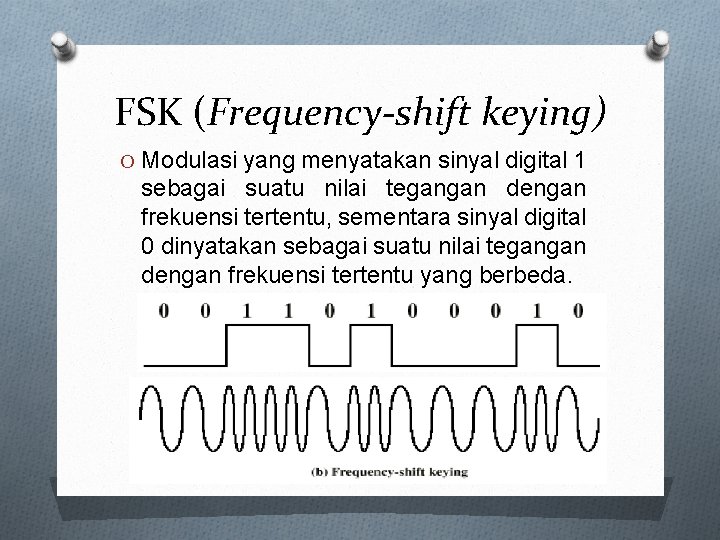

FSK (Frequency-shift keying) O Modulasi yang menyatakan sinyal digital 1 sebagai suatu nilai tegangan dengan frekuensi tertentu, sementara sinyal digital 0 dinyatakan sebagai suatu nilai tegangan dengan frekuensi tertentu yang berbeda.

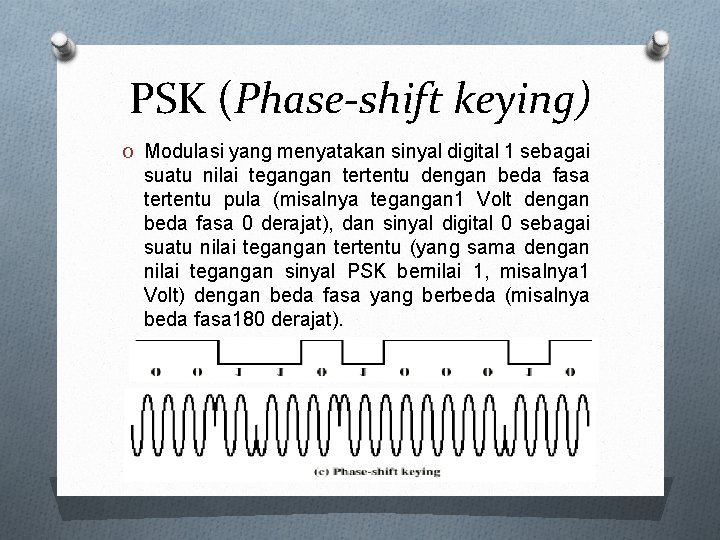

PSK (Phase-shift keying) O Modulasi yang menyatakan sinyal digital 1 sebagai suatu nilai tegangan tertentu dengan beda fasa tertentu pula (misalnya tegangan 1 Volt dengan beda fasa 0 derajat), dan sinyal digital 0 sebagai suatu nilai tegangan tertentu (yang sama dengan nilai tegangan sinyal PSK bernilai 1, misalnya 1 Volt) dengan beda fasa yang berbeda (misalnya beda fasa 180 derajat).

Data Analog, Sinyal Digital O Transformasi data analog ke sinyal digital, proses ini dikenal sebagai digitalisasi. Tiga hal yang paling umum terjadi setelah proses digitalisasi adalah: v Data digital dapat ditransmisikan menggunakan NRZ -L. v Data digital dapat di-encode sebagai sinyal digital memakai kode NRZ-L. Dengan demikian, diperlukan step tambahan v Data digital dapat diubah menjadi data analog, menggunakan salah satu teknik modulasi O Codec (Coder-decoder) adalah device yang digunakan untuk mengubah data analog menjadi bentuk digital untuk transmisi, yang kemudian mendapatkan kembali data analog dari data digital tersebut.

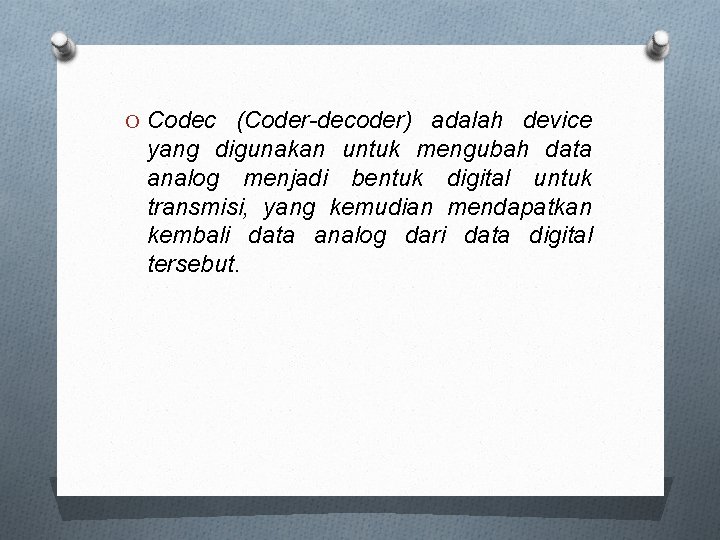

O Codec (Coder-decoder) adalah device yang digunakan untuk mengubah data analog menjadi bentuk digital untuk transmisi, yang kemudian mendapatkan kembali data analog dari data digital tersebut.

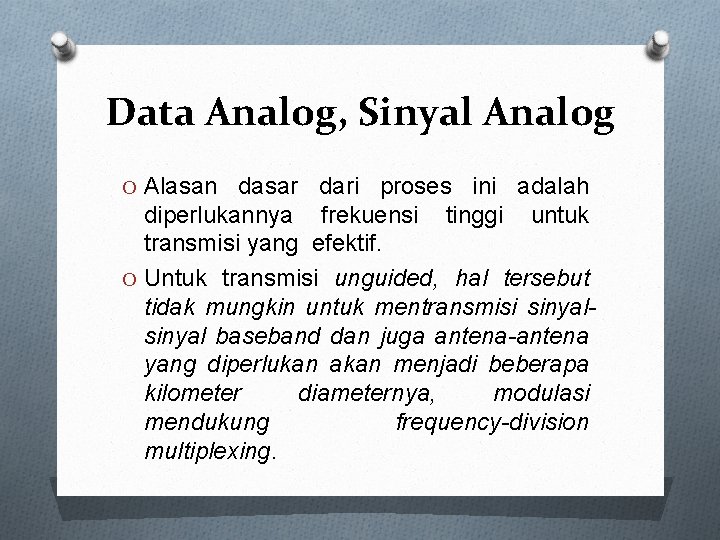

Data Analog, Sinyal Analog O Alasan dasar dari proses ini adalah diperlukannya frekuensi tinggi untuk transmisi yang efektif. O Untuk transmisi unguided, hal tersebut tidak mungkin untuk mentransmisi sinyal baseband dan juga antena-antena yang diperlukan akan menjadi beberapa kilometer diameternya, modulasi mendukung frequency-division multiplexing.

SELESAI!!
