TECNOLOGIAS DIGITALES DE ANALISIS ESPACIAL ARQ 3011 Margarita

TECNOLOGIAS DIGITALES DE ANALISIS ESPACIAL ARQ 3011 Margarita Greene Z Escuela de Arquitectura PUC.

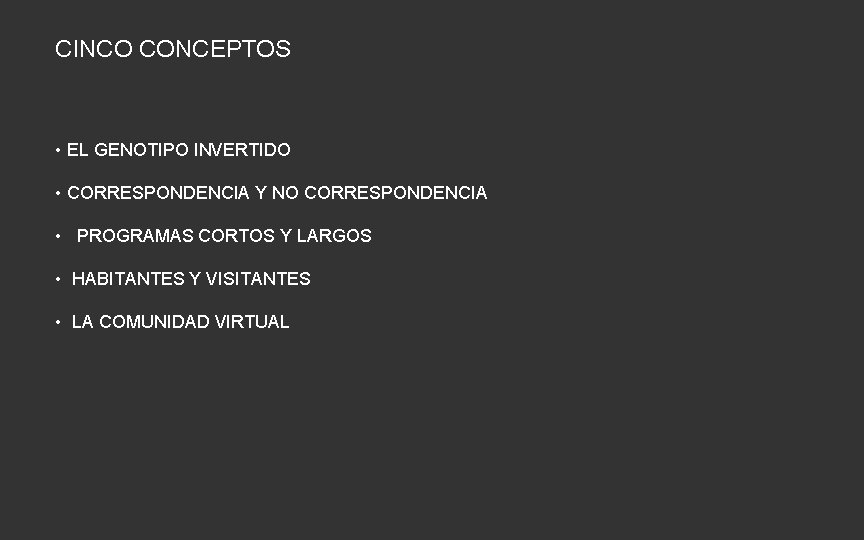

CINCO CONCEPTOS • EL GENOTIPO INVERTIDO • CORRESPONDENCIA Y NO CORRESPONDENCIA • PROGRAMAS CORTOS Y LARGOS • HABITANTES Y VISITANTES • LA COMUNIDAD VIRTUAL

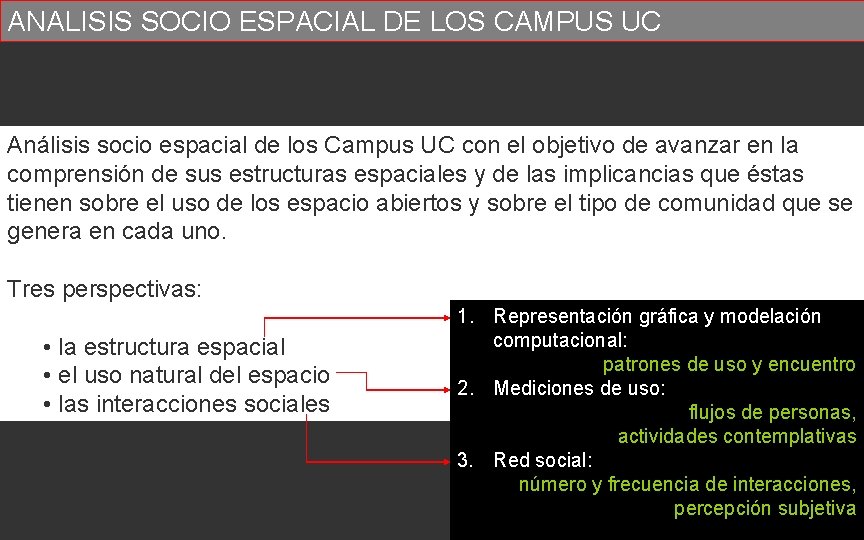

ANALISIS SOCIO ESPACIAL DE LOS CAMPUS UC Análisis socio espacial de los Campus UC con el objetivo de avanzar en la comprensión de sus estructuras espaciales y de las implicancias que éstas tienen sobre el uso de los espacio abiertos y sobre el tipo de comunidad que se genera en cada uno. Tres perspectivas: • la estructura espacial • el uso natural del espacio • las interacciones sociales 1. Representación gráfica y modelación computacional: patrones de uso y encuentro 2. Mediciones de uso: flujos de personas, actividades contemplativas 3. Red social: número y frecuencia de interacciones, percepción subjetiva

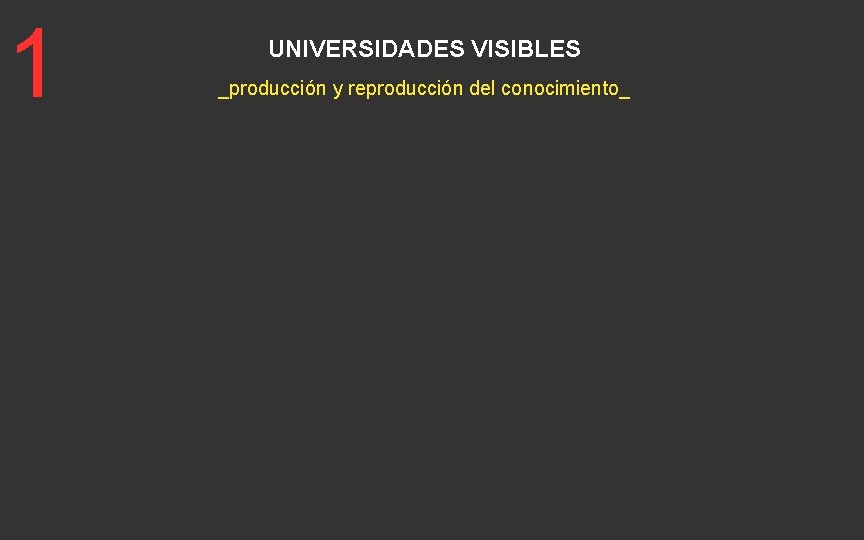

1 UNIVERSIDADES VISIBLES _producción y reproducción del conocimiento_

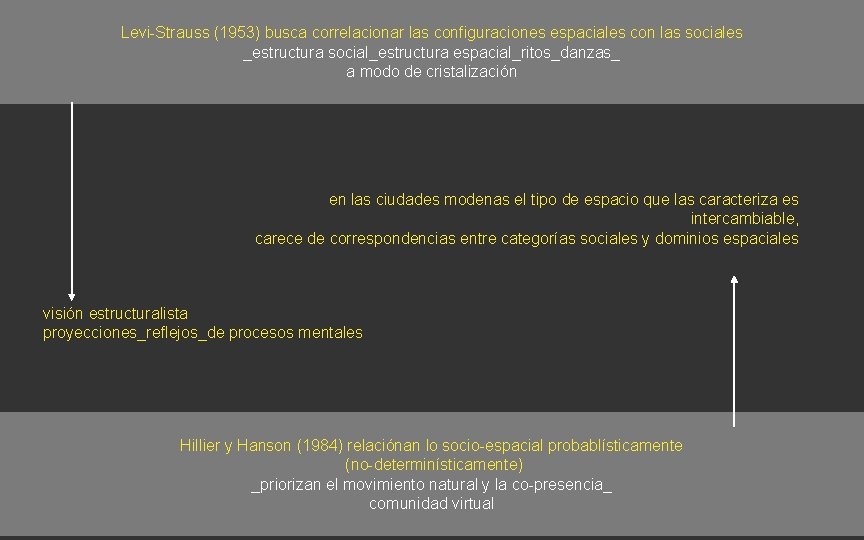

Levi-Strauss (1953) busca correlacionar las configuraciones espaciales con las sociales _estructura social_estructura espacial_ritos_danzas_ a modo de cristalización en las ciudades modenas el tipo de espacio que las caracteriza es intercambiable, carece de correspondencias entre categorías sociales y dominios espaciales visión estructuralista proyecciones_reflejos_de procesos mentales Hillier y Hanson (1984) relaciónan lo socio-espacial probablísticamente (no-determinísticamente) _priorizan el movimiento natural y la co-presencia_ comunidad virtual

Hillier y Hanson proponen un modelo estadístico del espacio donde se conciben las reglas sociales y espaciales como restricciones impuestas a un proceso generativo aleatorio las reglas y la aleatoriedad interactúan produciendo resultados así como nuevas formas: morfogenésis más reglas modelos largos del rito modelos conservadores menos reglas y a la a modelos cortos fiesta modelos generadores

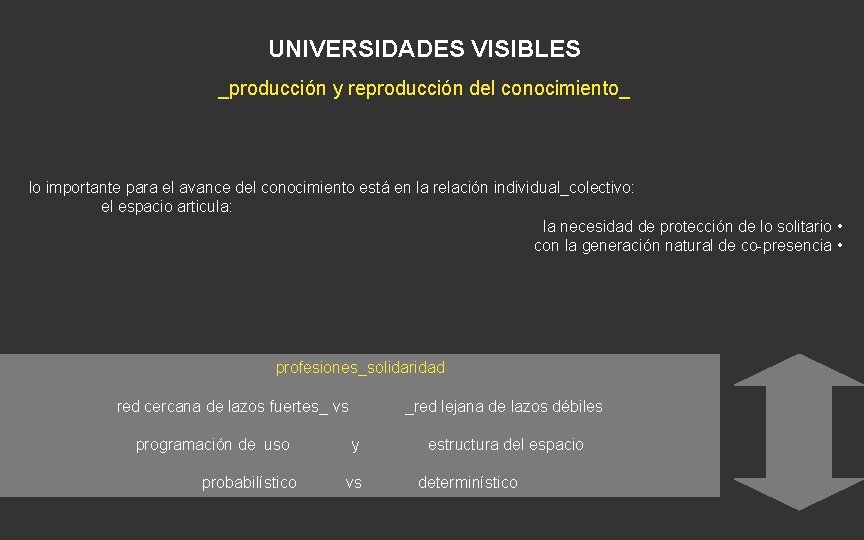

UNIVERSIDADES VISIBLES _producción y reproducción del conocimiento_ lo importante para el avance del conocimiento está en la relación individual_colectivo: el espacio articula: la necesidad de protección de lo solitario • con la generación natural de co-presencia • profesiones_solidaridad red cercana de lazos fuertes_ vs programación de uso probabilístico _red lejana de lazos débiles y vs estructura del espacio determinístico

La misión de la Universidad: Actividades programadas Actividades no programadas PRINCIPALES INTERFACES Docencia: transmisión de conocimiento desarrollo de habilidades formación de lazos fuertes y débiles Investigación: Extensión: generación de conocimiento nuevo relación con mundo exterior DOC-ALUM-ALUM DOC-DOC DOC-MDO. EXT.

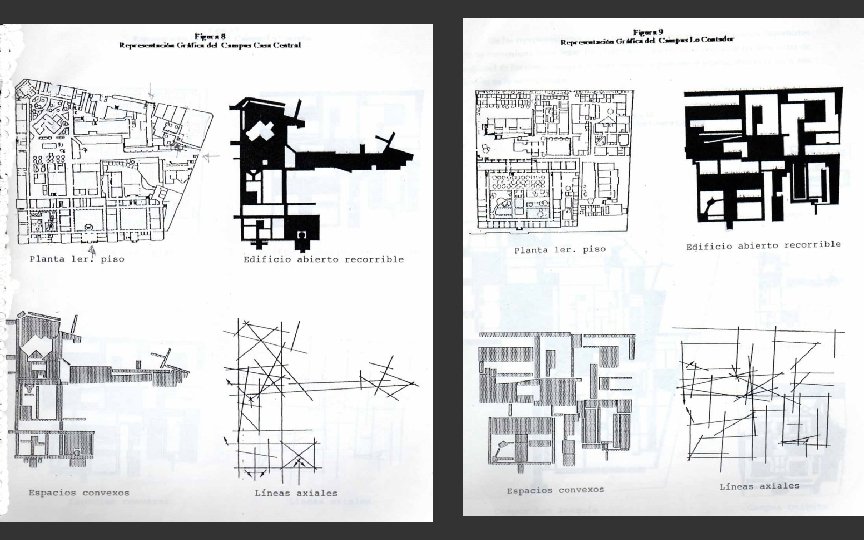

METODOLOGIA 1. REPRESENTACIÓN GRAFICA planimetría espacio abierto espacios convexos mapa axial

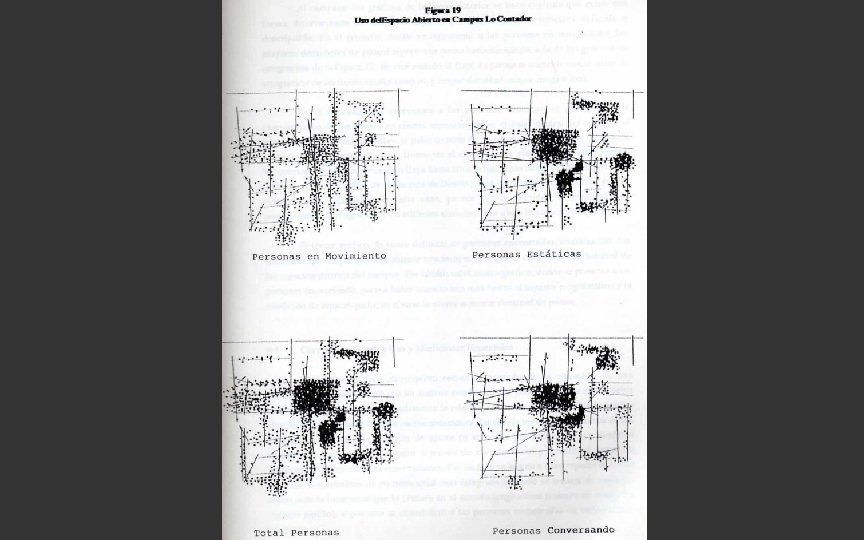

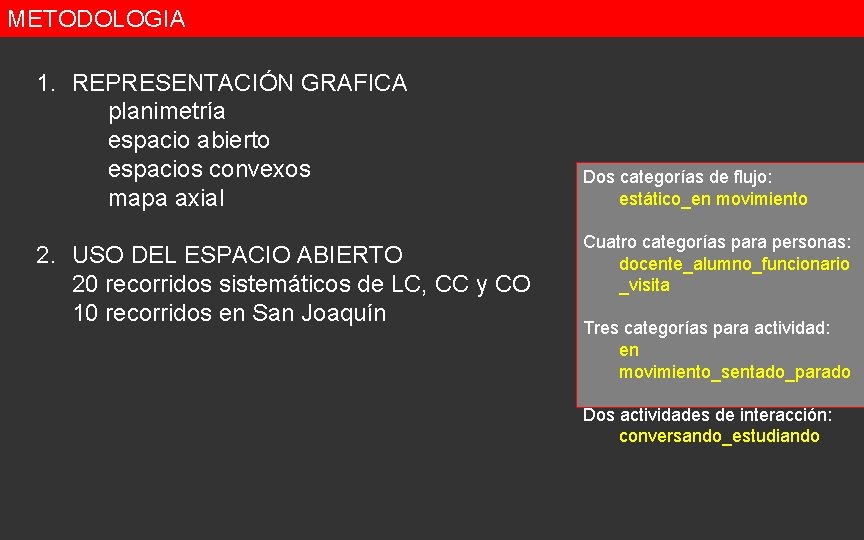

METODOLOGIA 1. REPRESENTACIÓN GRAFICA planimetría espacio abierto espacios convexos mapa axial 2. USO DEL ESPACIO ABIERTO 20 recorridos sistemáticos de LC, CC y CO 10 recorridos en San Joaquín Dos categorías de flujo: estático_en movimiento Cuatro categorías para personas: docente_alumno_funcionario _visita Tres categorías para actividad: en movimiento_sentado_parado Dos actividades de interacción: conversando_estudiando

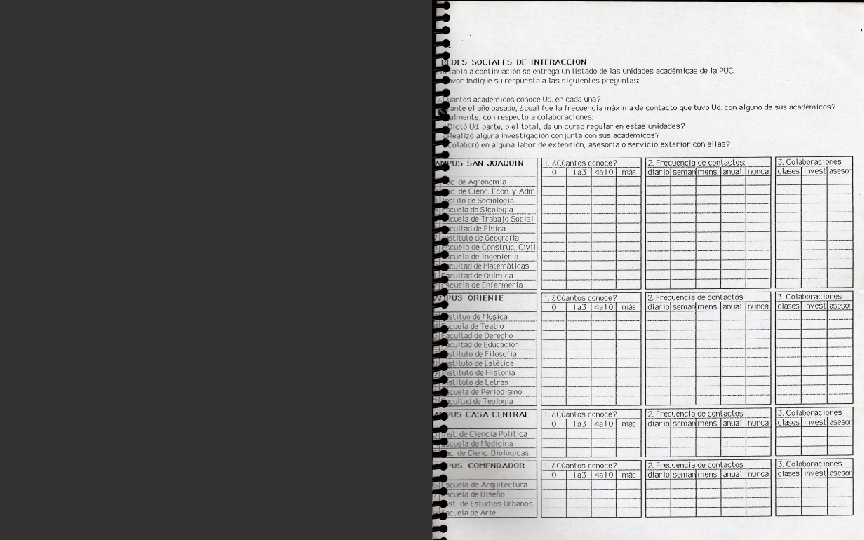

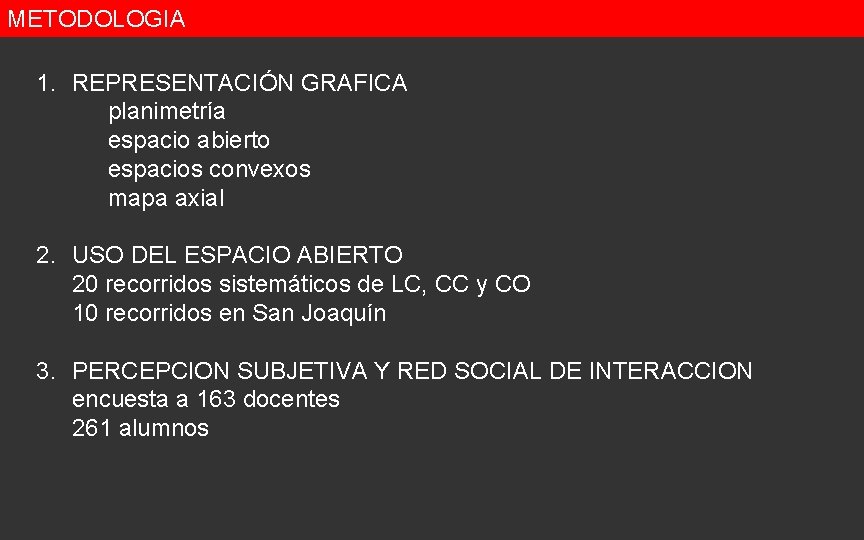

METODOLOGIA 1. REPRESENTACIÓN GRAFICA planimetría espacio abierto espacios convexos mapa axial 2. USO DEL ESPACIO ABIERTO 20 recorridos sistemáticos de LC, CC y CO 10 recorridos en San Joaquín 3. PERCEPCION SUBJETIVA Y RED SOCIAL DE INTERACCION encuesta a 163 docentes 261 alumnos

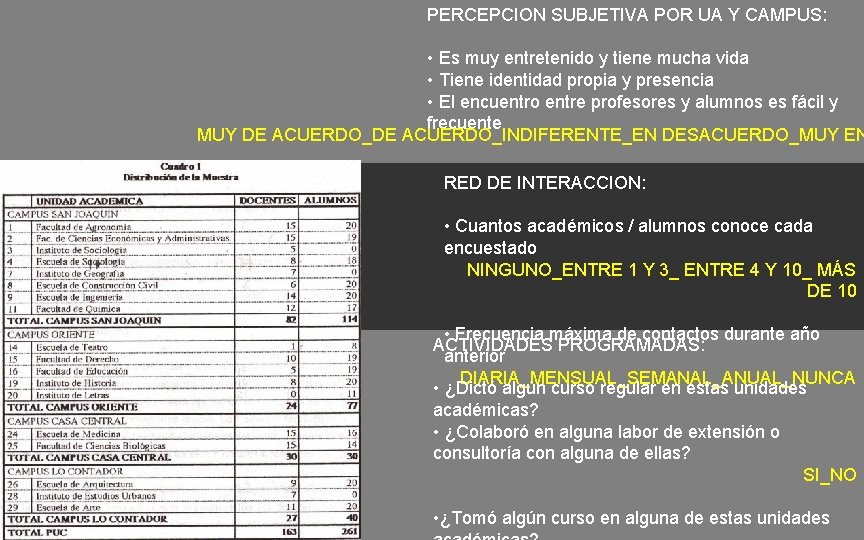

PERCEPCION SUBJETIVA POR UA Y CAMPUS: • Es muy entretenido y tiene mucha vida • Tiene identidad propia y presencia • El encuentro entre profesores y alumnos es fácil y frecuente MUY DE ACUERDO_INDIFERENTE_EN DESACUERDO_MUY EN RED DE INTERACCION: • Cuantos académicos / alumnos conoce cada encuestado NINGUNO_ENTRE 1 Y 3_ ENTRE 4 Y 10_ MÁS DE 10 • Frecuencia máxima de contactos durante año ACTIVIDADES PROGRAMADAS: anterior DIARIA_MENSUAL_SEMANAL_ANUAL_NUNCA • ¿Dictó algún curso regular en estas unidades académicas? • ¿Colaboró en alguna labor de extensión o consultoría con alguna de ellas? SI_NO • ¿Tomó algún curso en alguna de estas unidades

Casa Central: Parte del centro metropolitano Oriente: Área residencial media Lo Contador: Residencial pero cercano a subcentro Providencia San Joaquín: Más segregado y en sector más pobre

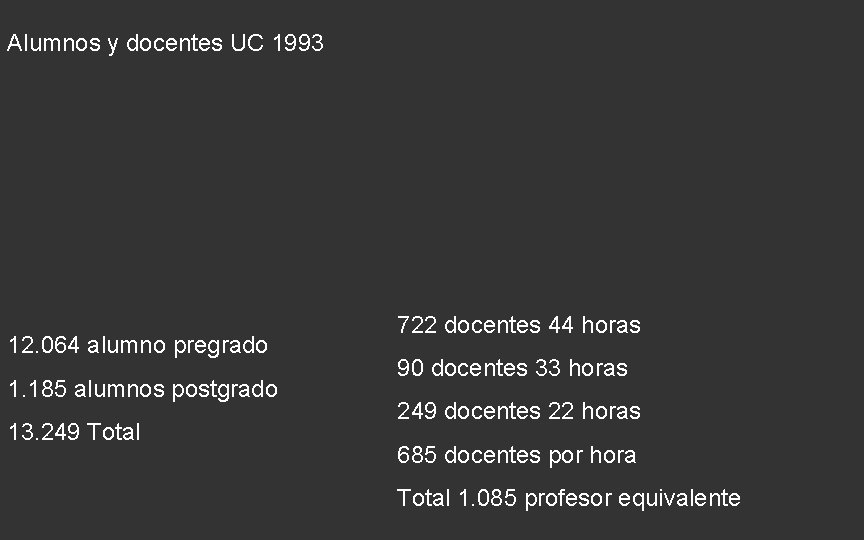

Alumnos y docentes UC 1993 12. 064 alumno pregrado 1. 185 alumnos postgrado 13. 249 Total 722 docentes 44 horas 90 docentes 33 horas 249 docentes 22 horas 685 docentes por hora Total 1. 085 profesor equivalente

CAMPUS CASA CENTRAL Solo 3 UA (3 ha) Casa matriz de la UC Hospital Clínico_Centro de Extensión_ Estudio TV ………. . imagen corporativa CAMPUS ORIENTE UA del área humanística (5 ha) Entretenido, lleno de vida, pero tb. tranquilo Sedes de FEUC, Pastoral, DGE y CTR ……………. . dureza de trama original CAMPUS LO CONTADOR El más chico (1, 5 ha) Artes plásticas, el más informal ……………. . baja densidad CAMPUS SAN JOAQUIN Campus norteamericano, construido ex profeso (50 ha) Mayor diversidad, unidades dispersas en territorio ………. . ubicación periférica

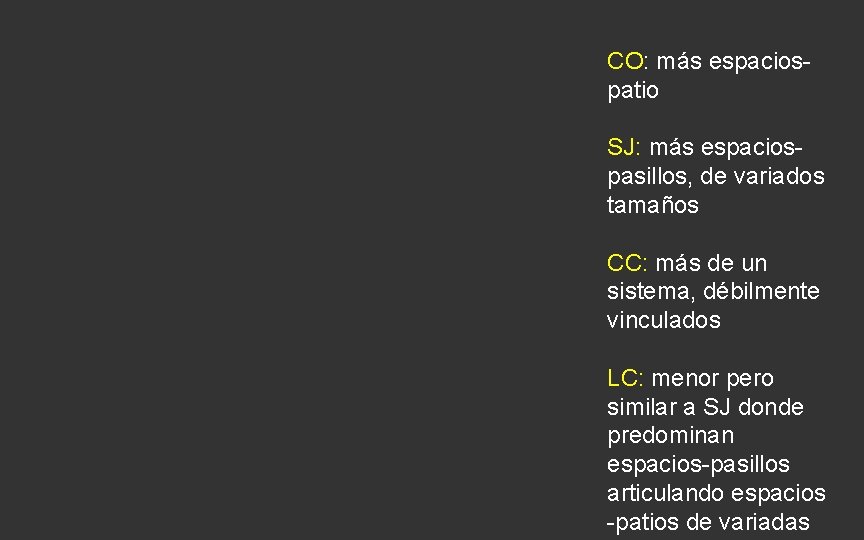

CO: más espaciospatio SJ: más espaciospasillos, de variados tamaños CC: más de un sistema, débilmente vinculados LC: menor pero similar a SJ donde predominan espacios-pasillos articulando espacios -patios de variadas

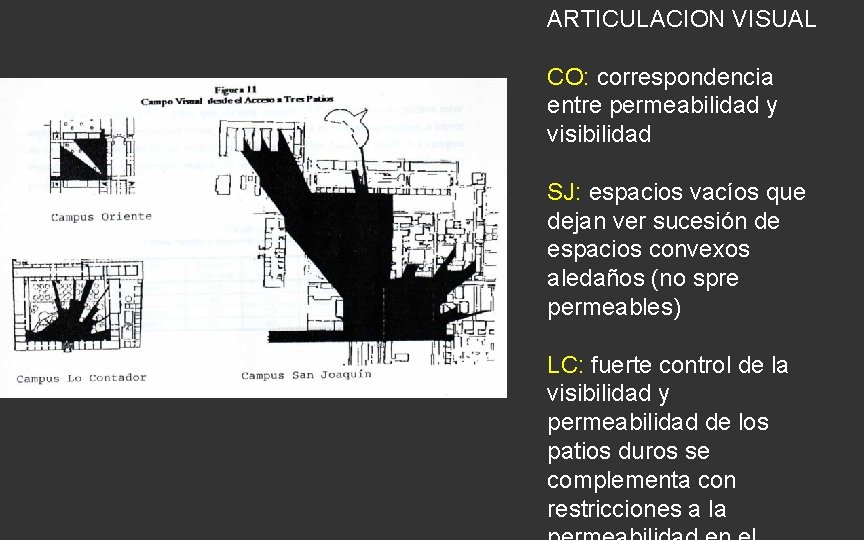

ARTICULACION VISUAL CO: correspondencia entre permeabilidad y visibilidad SJ: espacios vacíos que dejan ver sucesión de espacios convexos aledaños (no spre permeables) LC: fuerte control de la visibilidad y permeabilidad de los patios duros se complementa con restricciones a la

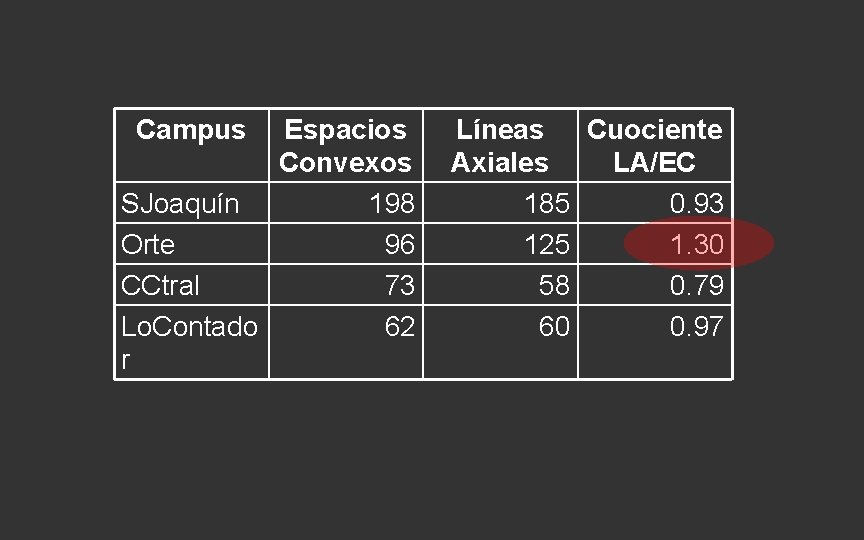

Campus Espacios Convexos SJoaquín 198 Orte 96 CCtral 73 Lo. Contado 62 r Líneas Cuociente Axiales LA/EC 185 0. 93 125 1. 30 58 0. 79 60 0. 97

Campus Integración Global Integración Local Inteligibilidad SJoaquín 1. 44 2. 53 0. 64 Orte 1. 35 2. 30 0. 40 CCtral 1. 38 2. 54 0. 57 Lo. Contador 1. 52 2. 45 0. 83

Las dos líneas de más integración corresponden a los dos ejes de acceso y se cruzan en 90 grados en la plaza mencionada El núcleo integrador penetra muy profundo, pero no alcanza a llegar al Sur. Poniente Integración Global Integración Local Las líneas más segregadas corresponden a los pisos superiores de la biblioteca (Sociología, Trabajo Social y Socología) SJ

Igual que en SJ, las líneas más integradas se cruzan en 90 grados, pero aquí no corresponden a accesos y el cruce se produce profundo en el sistema El núcleo integrador penetra por el costado y llega a los patios centrales, excluyendo a los patios posteriores y sólo parcialmente a los anteriores Integración Global Integración Local Las líneas más segregadas corresponden a los segundos pisos, pero además incluyen a los espacios abiertos Diferencias notorias entre posteriores campus Rn y R 3. Eldel modelo de R 3 se abre hacia la zona exterior delantera del edificio, incluyendo la entrada principal y líneas de los segundos pisos. CO La correlación R 2 (inteligibilidad) es más débil

Las líneas más integradas corresponden a ejes conectores norte-sur entre la zona anterior y posterior del sistema El núcleo integrador incluye también los pasillos orienteponiente, conformando un doble cruce entre los patios del frente. Integración Global Integración Local Se incluye un acceso lateral en el núcleo integrador. El modelo R 3 es similar al Rn. CC

Los dos ejes más integrados tienen el mismo sentido y son paralelos, ambos son accessos desde la misma calle. El núcelo integrador del sistema incluye ejes nortesur los que se cruzan en 90 grados con los anteriores frente al espacio abierto ppal del campus Integración Global Integración Local Las líneas más segregadas corresponden a los segundos y terceros pisos, de Arquitectura y Arte. Los modelos de Rn y R 3 son muy similares LC

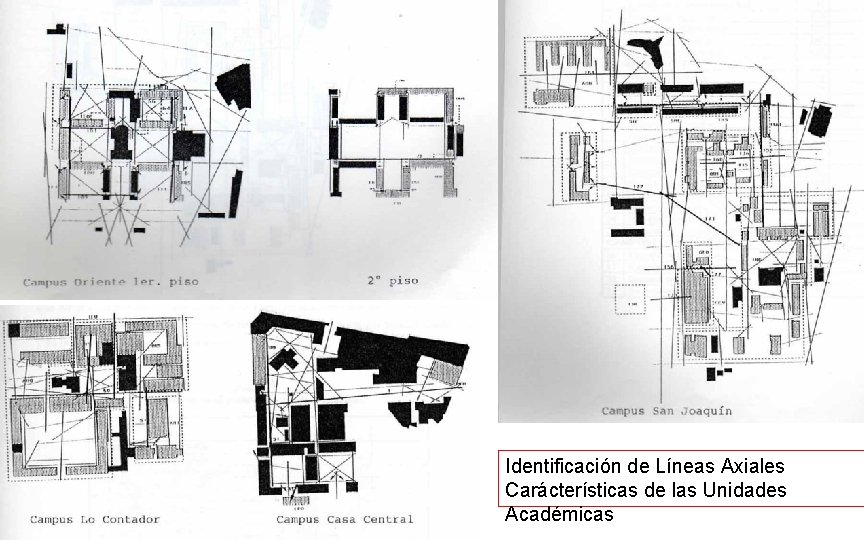

Identificación de Líneas Axiales Carácterísticas de las Unidades Académicas

• Las UA más integradas tanto global como localmente son ARQUITECTURA, CIENCIAS BIOLOGICAS Y QUIMICA. • INGENIERIA, CIENCIAS ECONOMICAS, EDUCACION Y ARTE destacan por alta integración global • MEDICINA y AGRONOMIA por una alta integración local. Integración global Integración local

Integración global Integración local • Las más segregadas local y globalmente son SICOLOGIA, SOCIOLOGIA Y TRABAJO SOCIAL. • CIENCIAS POLITICAS está segregada globalmente, y • ESTETICA segregada localmente.

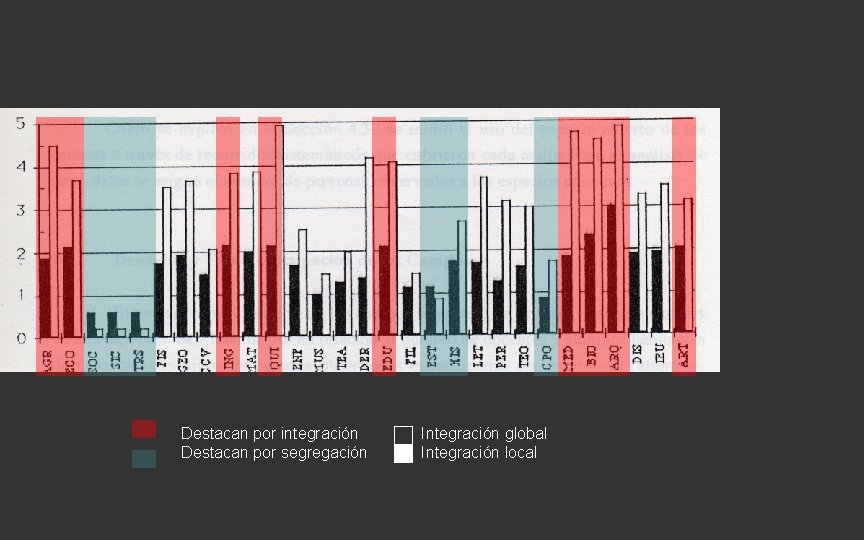

Destacan por integración Destacan por segregación Integración global Integración local

Densidad y Tipo de Ocupación de los Campus: Densidad de uso en relación a número de docentes y alumnos habitantes Tipo de persona observada Tipo de actividad CC: es el más deshabitado CO: más alumnos y CC menos CO: menos docentes (en espacio público) CC y LC: más docentes SJ y CC: más personas en movimiento CO: mayor proporción estáticas CO: mayor proporción de interacción (conversando) y actividad contemplativa (estudio) CC: baja proporción conversando

CORRELACIONES ENTRE OBSERVACIONES Y MEDIDAS SINTACTICAS: 1. 2. 3. Los modelos dan una visión relativamente acertada del uso del espacio El movimiento de personas está respondiendo a la integración La integración local supera a la global en poder predictivo, a pesar q esto varía de un sistema a otro • En SJ R 3 explica uso del espacio • En LC Rn explica flujo de personas • En CO Rn explica flujo de personas, pero R 3 la interacción y presencia estática • CC R 3 mejor predictora de movimiento pero Rn de movimiento Nota: se suprimieron espacios que distorsionaban mucho

PERCEPCION SUBJETIVA Y RED SOCIAL DE INTERACCION (nombrados por otros) INTEGRACION GLOBAL de la UA explica el indice de profesores conocidos por profesores de otras UA del mismo Campus INTEGRACION LOCAL de la UA explica el indice de profesores conocidos por profesores de otros Campus
