Technológia Ethernetu

Ethernet • • • Fyzická(1) a datalinková(2) vrstva OSI modelu Vrstva sieťového prístupu modelu TCP/IP Najčastejšie používaná LAN technológia Rozličné médiá (Cu-vodiče, optické vlákna, wifi) Rozličná šírka pásma (10, 100 Mbps, Gbps, . . . ) Application Presentation Session Transport Network Data link Physical Application Transport Internet Ethernet Network Access

História Ethernetu • Prvá LAN bola Ethernet, vyvinutá v Xeroxe • 1980 publikovaný Ethernet štandard konzorciom DIX(Digital, Intel, Xerox) • 1985 štandardizačnou organizáciou IEEE upravený Ethernet štandard a vydaný ako štandard 802. 3 LLC MAC 802. 2 Ethernet 802. 3

Subvrstvy • podvrstva Logical Link Control spája fyzickú vrstvu s vyššími vrstvami OSI modelu • podvrstva Media Access Control poskytuje adresovanie, vytvárenie rámcov, detekciu chýb, CSMA/CD • fyzická vrstva spracováva jednotlivé bity a nakladá ich v podobe signálov na prenosové LLC médium, detekuje signály MAC

Výhody Ethernet technológie • Jednoduchosť a ľahká údržba a prevádzka • Schopnosť aplikovať nové technológie (optika, väčšia šírka pásma) • Spoľahlivosť • Nízka cena inštalácie a upgrade

Zdieľané médium • Fyzická topológia zbernica (bus) 10 Base 5 (hrubý koax. kábel až do 500 m) 10 Base 2(tenký koax. kábel až do 185 m) • Fyzická topológia hviezda (star bus) 10 Base. T (UTP kábel až do 100 m) • Existencia kolízií – ošetrené pomocou CSMA/CD

Huby a switche • „Starý Ethernet“ 10 Base 5, 10 Base 2, 10 Base. T pri použití hubov pracoval s kolíziami, ktoré boli ošetrené CSMA metódou • Výkon takýchto sietí bol nízky, ak bolo veľké množstvo transferov, tiež kolízií • Preto boli kolízie obmedzené použitím switchov pri full-duplex prevádzke

Huby a switche Hub smeruje rámce na všetky porty okrem príchodzieho Switch smeruje rámce iba do jedného cieľa o známej adrese

Half-duplex a Full-duplex prevádzka Half-duplex • Prenos iba jedným smerom pri zdieľanom médiu • Ak PC 1 vysiela a zároveň detekuje prichádzajúci signál, potom vzniká kolízia Full-duplex • PC môže vysielať a prijímať súčasne (prenos oboma smermi) • nemôže bežať na zdieľanom médiu, musí mať presne určenú trasu switchom • bez kolízií

Fast Ethernet, Gigabit Ethernet • Prechodom na používanie switchov sa dosiahla vyššia šírka pásma : 100 Mbps – Fast Ethernet • Neskôr 1000 Mbps – Gigabit Ethernet • Gigabit Ethernet vyžaduje plne switchovanú a full duplex prevádzku. Kolízie sa už nevyskytujú.

LAN, MAN, WAN • Ethernet bol vyvinutý pre lokálne siete nachádzajúce sa v jednej budove alebo v istej skupine blízkych budov • S využitím optických káblov a Gigabit rýchlostí možno Ethernet použiť pre MAN, teda v rámci mesta • Ethernet možno dokonca použiť aj na oveľa väčšie oblasti, takže rozdiely medzi LAN a WAN sa strácajú

Ethernetový rámec Paket zo sieťovej vrstvy je zapúzderný Packet Frame header Preamble 7 Start of frame delimiter 1 Packet Destination address 6 Source address 6 Trailer Length /type 2 Packet Data 46 -1500 Frame Check Seq. 4 Veľkosť polí v bajtoch, preambula a SFD nie sú zahrnuté do veľkosti rámca. Veľkosť rámca je 64 – 1518 bajtov.

Polia rámca • Preambula a SDF: slúžia ako telefonát na zobudenie prijímača a jeho synchronizáciu, určujú, kde začína rámec • Cieľová adresa: MAC adresa cieľa, 6 bajtov s 12 hexa číslicami • Zdrojová adresa: MAC adresa vysielača, 6 bajtov s 12 hexa číslicami • Dĺžka/typ: DIX používa pre typ, standard IEEE 802. 3 pre dĺžku. Hodnoty menšie ako 1536 sú považované ako dĺžka, vyššie hodnoty sú typom použitého protokolu vyššej vrstvy • Dáta: obsahuje dátovú jednotku sieťovej vrstvy, IP paket. Ak je paket menší ako 46 bajtov, potom sa pole doplní na dĺžku 46 bajtov pomocou tzv. „pad - výplne“ • FCS pole: – Frame Check Sequence slúži na kontrolu a detekciu chybných rámcov

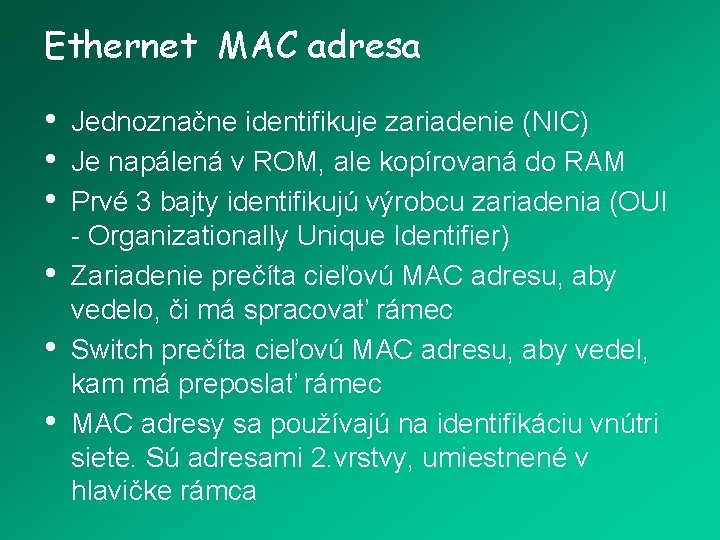

Ethernet MAC adresa • • • Jednoznačne identifikuje zariadenie (NIC) Je napálená v ROM, ale kopírovaná do RAM Prvé 3 bajty identifikujú výrobcu zariadenia (OUI - Organizationally Unique Identifier) Zariadenie prečíta cieľovú MAC adresu, aby vedelo, či má spracovať rámec Switch prečíta cieľovú MAC adresu, aby vedel, kam má preposlať rámec MAC adresy sa používajú na identifikáciu vnútri siete. Sú adresami 2. vrstvy, umiestnené v hlavičke rámca

Ethernet MAC adresa • • • 12 hexa číslic možno zapísať rôzne : 00 -05 -9 A-3 C-78 -00 00: 05: 9 A: 3 C: 78: 00 0005. 9 A 3 C. 7800 00 -05 -9 A je identifikátor výrobcu, daný s IEEE • 3 C-78 -00 je jednoznačná identifikácia výrobku

IP adresa • IP adresy sa používajú na to, aby dáta mohli prechádzať medzi sieťami. Sú adresami 3. vrstvy, uložené v hlavičke paketu. Identifikujú jednotlivé siete, ako aj zariadenia. • Hlavička paketu s IP adresou je vytvorená zdrojovým hostom a zostáva po celú dobu trasy paketu medzi zdrojom a cieľom rovnaká • Hlavička rámca je oddeľovaná a nahradená každým routerom, pretože MAC adresy sú rozdielne pre každý úsek na trase. Ak časti trasy nie sú realizované Ethernetom, potom používa odlišný adresový systém, nie MAC.

Unicast, multicast, broadcast • Unicast: správa poslaná jedinému hostu. Musí obsahovať cieľovú IP adresu a MAC adresu hosta • Broadcast: správa poslaná všetkým hostom na sieti. Host časť IP adresy sú samé 1. t. j. IP 192. 168. 1. 255 , MAC sú samé 1, t. j. FF: FF: FF: FF h • Multicast: správa pre skupinu zariadeni IP adresa 224. 0. 0. 0 – 239. 255

Kolízie • Ethernet pôvodne používal zdieľaný koax. Kábel • Ak hosty vysielali súčasne, vznikla kolízia • Neskôr siete používali HUBy a UTP káble, ale médium bolo vždy zdieľané a naďalej vznikali kolízie

Huby a kolízne domény • Kolízna doména – oblasť vzniku kolízií • Pridávaním ďalších HUBov a PC – kolízne domény sa zväčšovali, viac zaťažovali sieť, vznikalo viac kolízií • Hosty prepojené HUBmi zdieľali šírku pásma, t. j. delili si ju Iba jedno PC môže vysielať

Metóda CSMA/CD • Carrier Sense: „Načúva“, aby zistilo, či sa nachádzajú signály na kábli • Multiple Access : Hosty zdieľajú ten istý kábel a musia mať prístup k nemu • Collision Detection: detekujú a obsluhujú kolízie signálov, keď sa objavia • Je to metóda „prvý príde, prvý pracuje“ pre hosty, ktoré nakladajú signál na zdieľané médium

Činnosť metódy CSMA/CD Sú signály na kábli? Áno. Čakám, dokiaľ sa signály nestratia. 1 2 Sú teraz signály na kábli? Nie. Vysielam svoje signály na kábel. 3 4

Činnosť metódy CSMA/CD Bez kolízií. Všetko je O. K. Moja správa bola odoslaná. 5 Vznikla kolízia. Zastavenie vysielania signálov. Vysielanie jamm signálu. Moja správa je stratená. 5 Žiadne signály. Čakám náhodnú dobu času. Znovu vysielam správu. 6

Vznik kolízie • Kolízie vzniknú, ak host začne vysielať v domnienke, že kábel je čistý, avšak v danom čase už existuje na kábli signál, o ktorom vysielajúci host ešte nevie • Je to spôsobené oneskorením, čo je čas potrebný na to, aby signál prešiel na vzdialený koniec kábla. Čím dlhší je kábel a čím viac sieťových zariadení je na trase, tým väčšie je oneskorenie Všetko čisté.

Detekcia kolízie • Ak host detekuje kolíziu počas vysielania prvých 64 bitov rámca, potom CSMA/CD zareaguje a rámec bude vyslaný neskôr • Ak host už vyslal 64 bitov a až potom detekuje kolíziu, je už neskoro. Rámec už nebude znovu vyslaný. • Oneskorenie musí byť dostatočne malé, aby všetky kolízie boli detekované načas • To obmedzuje dĺžku kábla a počet medzizariadení na trase

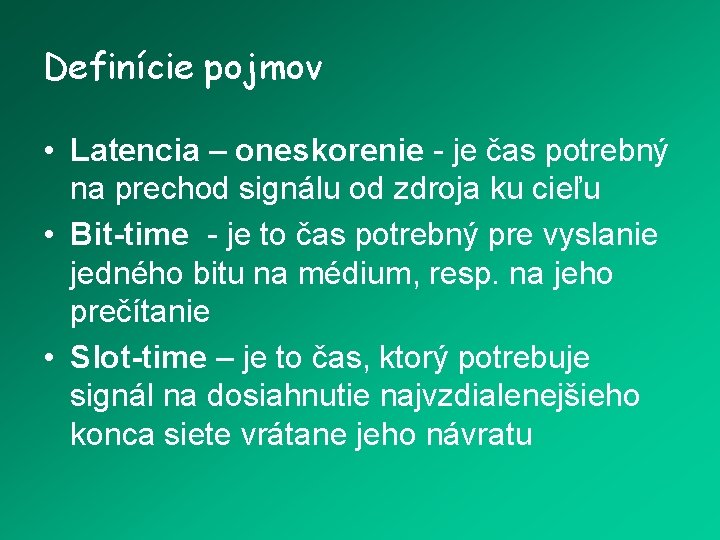

Definície pojmov • Latencia – oneskorenie - je čas potrebný na prechod signálu od zdroja ku cieľu • Bit-time - je to čas potrebný pre vyslanie jedného bitu na médium, resp. na jeho prečítanie • Slot-time – je to čas, ktorý potrebuje signál na dosiahnutie najvzdialenejšieho konca siete vrátane jeho návratu

Interframe spacing • Je to časová medzera medzi koncom jedného rámca a začiatkom nasledujúceho • Dáva médiu šancu stabilizovať sa • Dáva zariadeniam čas na spracovanie rámca • Zariadenia čakajú min 96 x bit-time po príjme rámca, aby mohli vysielať • 9, 6 µs pre 10 Mbps Ethernet • 0, 96 µs pre 100 Mbps Ethernet

Hub a switch • Zdieľané médium • Zdieľaná šírka pásma • Kolízie Hub • Spojenia Point to Point • Definovaná šírka pásma • Full-duplex bez kolízií Switch

Hlavné činnosti switcha • Učenie sa ( learning ) • Záplava ( flooding ) • Smerovanie ( forwarding ) Učenie sa adries – v prijatom rámci si switch prečíta MAC adresu zdroja, priradí ju portu, na ktorý rámec prišiel a túto dvojicu si uloží do svojej MAC tabuľky Takáto dvojica dostane časovú pečiatku, po uplynutí tohto času je odstránená z tabuľky. Dvojica može byť obnovená, keď iný rámec príde z toho istého hosta.

MAC tabuľka switcha • Switch si vytvára MAC tabuľku • dvojice : číslo portu switcha. . MAC adresa zariadenia pripojeného k danému portu Forwarding : • Keď switch prijme rámec, prečíta si jeho cieľovú MAC adresu a pozrie sa do svojej tabuľky, zistí si príslušný port a nasmeruje rámec na tento port switcha

ARP tabuľka hosta • Host chce poslať správu • Pozná cieľovú IP adresu a uloží ju do hlavičky paketu • Pozrie sa do svojej ARP tabuľky a nájde tam odpovedajúcu MAC adresu zariadenia s cieľovou IP adresou • Vloží príslušnú MAC adresu do hlavičky rámca a vyšle rámec smerom na cieľ

Adress Resolution protocol • Host chce poslať správu • Pozná cieľovú IP adresu • Cieľovú MAC adresu však nenájde vo svojej ARP tabuľke • Flooding : • Host posiela broadcast správu „ Volám 192. 168. 15. 8, akú máš MAC adresu ? • Iba cieľové zariadenie s IP adresou 192. 168. 15. 8 odpovedá „Moja MAC adresa je. . . • Host si aktualizuje svoju ARP tabuľku a vysiela správu na cieľové zariadenie

Vzdialené adresy • Host zistí, že cieľová IP adresa je v inej sieti • Vyhľadá IP adresu default gateway, avšak nemá jeho MAC adresu • Preto vyšle ARP žiadosť ( broadcast), aby zistil MAC adresu default gateway • Router odpovedá MAC adresou default gateway portu • Host si uloží túto MAC adresu default gateway do svojej ARP tabuľky • Host vysiela správu cez default gateway routera na cieľové zariadenie

Proxy ARP • Ak host nemôže povedať, že cieľová IP adresa je v inej sieti, vyšle ARP žiadosť pre získanie MAC adresy • Router vtedy odpovedá svojou vlastnou MAC adresou • Host potom vyšle správu cez router
