Struktura MAC adrese i Ethernet okvira Tihomir Roboti

Struktura MAC adrese i Ethernet okvira Tihomir Robotić Strukovna škola Đurđevac

MAC adresa Organisational Unique Identifier (OUI) Oznaka koju dodjeljuje proizvođač (NIC – Network Interface Card) 24 bita 6 hex znakova 00 60 2 F 3 A 07 BC Cisco Oznaka uređaja

Provjera MAC adrese �http: //standards. ieee. org/regauth/oui/index. shtml

Provjera MAC adrese �Control Panel – Network Connections – Local Area Connection – Support – Details �Start – Run – CMD – ipconfig/all

Struktura Ethernet okvira Početni niz 7 SFD 1 FCS kalkulacija Duljina/ Odredište Izvor Tip 6 6 2 Podaci 46 -1500 FCS 4 Struktura Ethernet okvira po IEEE 802. 3 standardu Bajt Opis 7 Početni niz (Preamble) 1 Start Frame Delimeter (SFD) 6 MAC adresa odredišta 6 MAC adresa izvora 2 Ako je manje od 0600 (hex) – duljina, inače tip protokola 46 -1500 Podaci 4 Frame Check Sequence (CRC checksum)

Ethernet II i IEEE 802. 3 format okvira IEEE 802. 3 7 1 6 6 2 64 -1500 4 Početni niz SFD Odredište Izvor Duljina/ Tip Podaci FCS Ethernet II 8 6 6 2 64 -1500 4 Početni niz (Preamble) Odredište Izvor Tip Podaci FCS

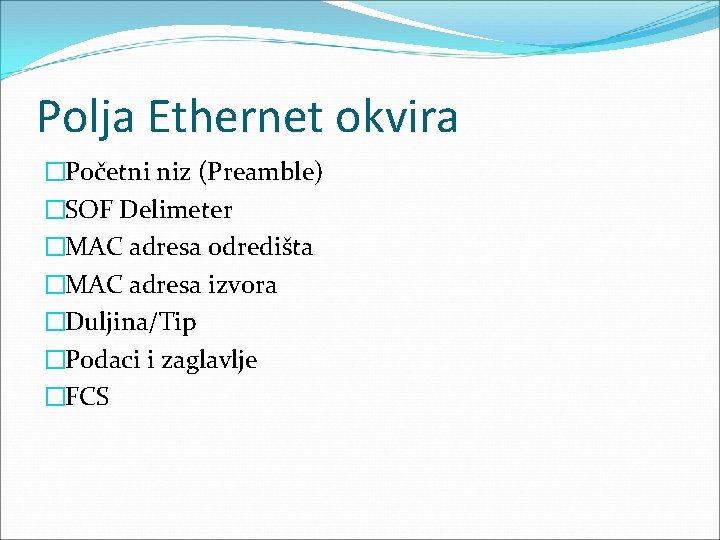

Polja Ethernet okvira �Početni niz (Preamble) �SOF Delimeter �MAC adresa odredišta �MAC adresa izvora �Duljina/Tip �Podaci i zaglavlje �FCS

Početni niz �Niz bitova odaslan na početku prijenosa �Niz nula i jedinica koji se koristio za vremensko usklađivanje u 10 Mbps verziji Etherneta i sporijim verzijama �Danas je tu samo zbog kompatibilnosti sa starijim standardima

SFD ili SOF Delimeter �Start Frame Delimeter �Start Of Frame delimeter �Polje od 8 bitova koji označava kraj polja za vremensku sinkronizaciju �Niz bitova: 10101011

MAC adresa odredišta �Unicast �Multicast �Broadcast

Unicast �Unicast izraz koristi se za opisivanje komunikacije, gdje je poslan dio informacija iz jedne točke na drugu točku. U tom slučaju postoji samo jedan pošiljalac i jedan primalac.

Broadcast �Broadcast emitiranje je pojam koji se koristi za opisivanje komunikacija, gdje je poslan dio informacija iz jedne točke svim ostalim točkama. U tom slučaju postoji samo jedan pošiljatelj, ali podaci se šalju svim povezanim prijemnicima.

Multicast �Multicast termin koristi se za opisivanje komunikacija, gdje je poslao dio informacije iz jednog ili više točaka u skup drugih točaka. Jedan ili više pošiljatelja i skup prijamnika.

MAC adresa izvora �Unicast adresa čvora koji emitira signal �Postoje virtualni protokoli koji koriste MAC adresu za identifikaciju čvora

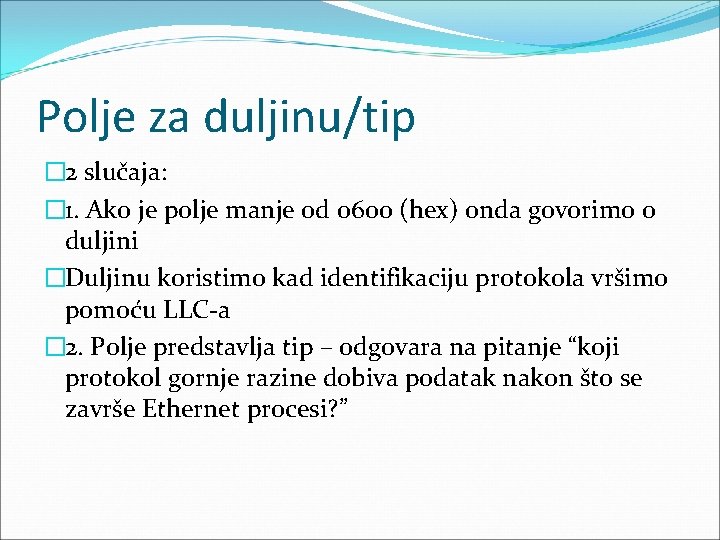

Polje za duljinu/tip � 2 slučaja: � 1. Ako je polje manje od 0600 (hex) onda govorimo o duljini �Duljinu koristimo kad identifikaciju protokola vršimo pomoću LLC-a � 2. Polje predstavlja tip – odgovara na pitanje “koji protokol gornje razine dobiva podatak nakon što se završe Ethernet procesi? ”

Podatkovno polje �MTU (Maximum Transmission Unit) za Ethernet je 1500 bajtova �Ethernet okvir mora biti veličine između 64 i 1518 bajtova �Ako korisnički podaci ne popunjavaju minimalnu kvotu veličine Ethernet okvira, umeću se podaci za popunjavanje okvira (pad)

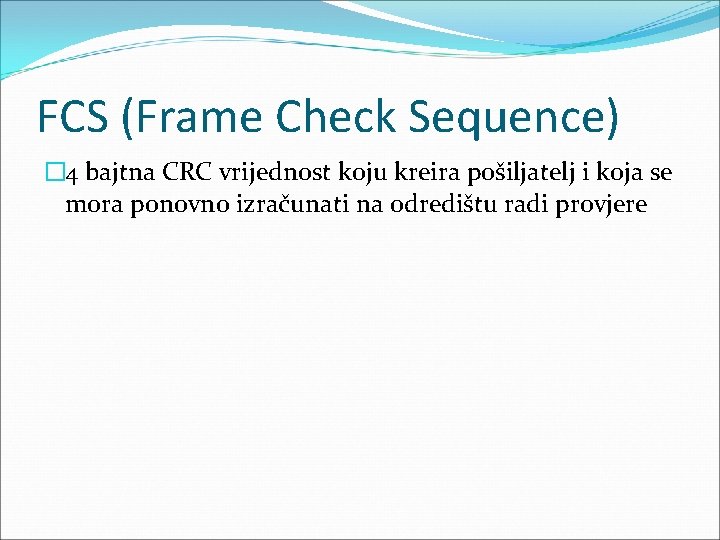

FCS (Frame Check Sequence) � 4 bajtna CRC vrijednost koju kreira pošiljatelj i koja se mora ponovno izračunati na odredištu radi provjere
