TANGGAPAN FREKUENSI PENGUAT TRANSISTOR q Pendahuluan q Respon
- Slides: 20
TANGGAPAN FREKUENSI PENGUAT TRANSISTOR q Pendahuluan q Respon Frekuensi Penguat q Respon Penguat Frekuensi Rendah q Respon Penguat Frekuensi Tinggi
I. Pendahuluan • Penguat memiliki respon terhadap perubahan frekuensi masukannya dinyatakan sebagai “fungsi penguatan terhadap frek. Masukan penguat” • Akibatnya: output penguatan penguat mengalami perubahan. • Perubahan penguatan akibat dari perubahan input frekuensi disebut: “tanggapan frekuensi”

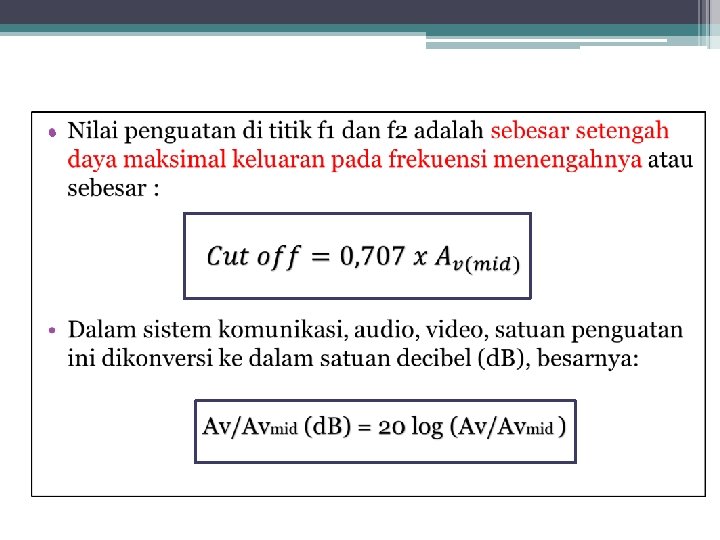

II. Kurva Respon Frekuensi Penguat § Batas frekuensi di f 1 & f 2 disebut frekuensi cut-off (setengah daya maksimum) § Bw = f 2 – f 1 = f. H – f. L (menghasilkan lebar pita penguat)
Penguatan Vs Frekuensi • Penguatan maksimum selalu terjadi pada frekuensi tengah. • Semakin rendah frekuensi, maka penguatan semakin bertambah disebabkan oleh faktor reaktansi kapasitif yg besar. • Semakin tinggi frekuensi, penguatan semakin menurun disebabkan adanya “stray kapasitif (kapasitor liar) yg semakin kecil (reaktansi kapasitif kecil)” yang dapat membebani penguatan.
III. Respon Penguat pada Frekuensi Rendah • Sisi input (Cs): Dimana: hie = βre
• Sisi ouput (Cc): Dimana:
• Sisi emiter (Ce: Capasitor bypass): Dimana: ;
Dampak Pemasangan Kapasitor pada Penguat Kurva respon frekuensi (Bode plot) menujukkan bahwa “antara kapasitor yang terpasang memiliki pengaruh berbeda terhadap hasil frekuensi cut offnya”.
IV. Respon Penguat FET pada Frekuensi Rendah • Sisi input (CG) Dimana:
• Dimana:
• Sisi by pass (Cs) Dimana:
V. Respon Frekuensi Tinggi pada Penguat Bipolar Pengaruh nilai kapasitansi terhadap respon frekuensi tinggi penguat BJT: • Kapasitansi Junction: Cbe, Cbc, Cce • Jalur Kapasitansi : Cwi, Cwo • Kopling Kapasitor : CS , CC • Kapasitor Bypass : CE
• Sisi input penguat : Dimana: Nilai ini biasanya sudah ada di data sheet
• Sisi ouput penguat : Dimana: Nilai ini biasanya sudah ada di data sheet
Efek Variasi Nilai hfe (atau ) Dampak variasi hfe (atau ) sebuah transistor terhadap frekuensi kerja penguat : Dapat mempersempit/memperlebar daerah kerja frekuensi (bandwidth) penguat
Tugas Soal 1: Perhatikan rangkaian penguat BJT berikut ini : Jika diketahui parameter penguat sbb: Tentukan frekuensi cut-off frekuensi rendahnya saat: a. pada sisi input-nya ! b. Pada sisi output-nya ! c. Pada sisi bypass-nya !
Tugas Soal 2: Nilai komponen penguat: tentukan: a. b. f. Hi & f. Ho fβ
“selesai”
