TRANSISTOR CUTOFF SATURASI MIKROELEKTRONIKA TRANSISTOR SEBAGAI SALKAR Salah

TRANSISTOR CUT-OFF & SATURASI MIKROELEKTRONIKA

TRANSISTOR SEBAGAI SALKAR • Salah satu fungsi transistor adalah sebagai saklar yaitu bila berada pada dua daerah kerjanya yaitu daerah jenuh (saturasi) dan daerah mati (cut-off). • Transistor akan mengalami perubahan kondisi dari menyumbat ke jenuh dan sebaliknya.

TRANSISTOR SEBAGAI SALKAR • Transistor dalam keadaan menyumbat dapat dianalogikan sebagai saklar dalam keadaan terbuka, sedangkan dalam keadaan jenuh seperti saklar yang menutup. • Untuk membuat transistor menghantar, pada masukan basis perlu diberi tegangan. Besarnya tegangan harus lebih besar dari Vbe (0, 3 untuk germanium dan 0, 7 untuk silicon).

CUT-OFF • Titik cut-off transistor adalah titik dimana transistor tidak menghantarkan arus dari kolektor ke emitor, atau titik dimana transistor dalam keadaan menyumbat. • Pada titik ini tidak ada arus yang mengalir dari kolektor ke emitor. Titik Cut-Off Transistor Adalah Transistor Dalam Kondisi Off (Saklar Terbuka)

CUT-OFF • Titik cut-off transistor terjadi pada saat transistor tidak mendapat bias pada basis, sehingga transistor tidak konduk atau mengalirkan arus dari kolektor ke emitor. • Titik cut-off transistor ini memiliki VCE yang maksimum yaitu mendekati VCC

CUT-OFF Grafik Titik Cut-Off Pada Garis Beban Transistor

SATURASI • Titik saturasi transistor adalah daerah kerja transistor dimana arus kolektor mencapai nilai maksimum, yaitu arus kolektor ditentukan oleh nilai Vcc dan Rc karena nilai resistansi kolektor – emitor transistor kondisi minimum (≈ 0) sehingga diabaikan. • Dalam keadaan saturasi, arus kolektor secara nominal adalah Vcc/Rc, dan karena Rc adalah beban yang bernilai kecil, maka Vcc perlu dijaga agar tetap rendah supaya transistor tetap beroperasi dalam batasan arus maksimum dan disipasi daya minimum. Titik Saturasi Transistor Adalah Transistor Dalam Kondisi On (Saklar Tertutup)

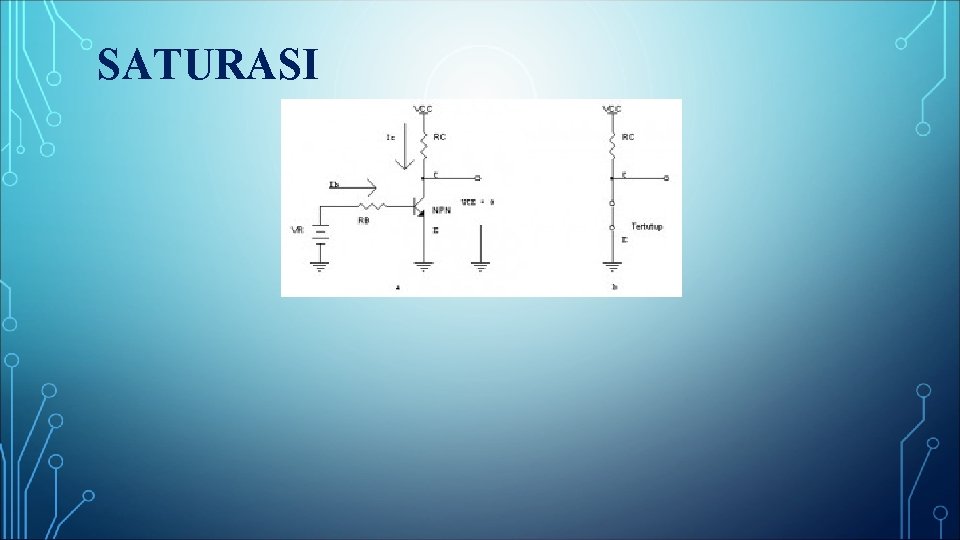

SATURASI

SATURASI Grafik Titik Saturasi Pada Garis Beban Transistor

DAERAH AKTIF Pada daerah kerja ini transistor biasanya digunakan sebagai penguat sinyal. Transistor dikatakan bekerja pada daerah aktif karena transistor selalu mengalirkan arus dari kolektor ke emitor walaupun tidak dalam proses penguatan sinyal, hal ini ditujukan untuk menghasilkan sinyal keluaran yang tidak cacat.

DAERAH AKTIF Transistor yang berfungsi sebagai penguat sinyal bekerja pada wilayah antara titik jenuh (saturasi) dan kondisi terbuka (cut off), tetapi tidak pada kondisi keduanya.

CUT-OFF & SATURASI
