Penguat Operasional OP-AMP ASRI-FILE
Penguat Operasional atau disingkat Opamp adalah merupakan suatu penguat differensial berperolehan sangat tinggi yang terkopel DC langsung, yang dilengkapi dengan umpan balik untuk mengendalikan karakteristik tanggapannya secara menyeluruh ASRI-FILE
Op-amp ini digunakan untuk membentuk fungsi-fungsi linier yang bermacam-mcam atau dapat juga digunakan untuk operasi tak linier, dan seringkali disebut sebagai rangkaian terpadu linier dasar atau lebih persisnya analog. ASRI-FILE

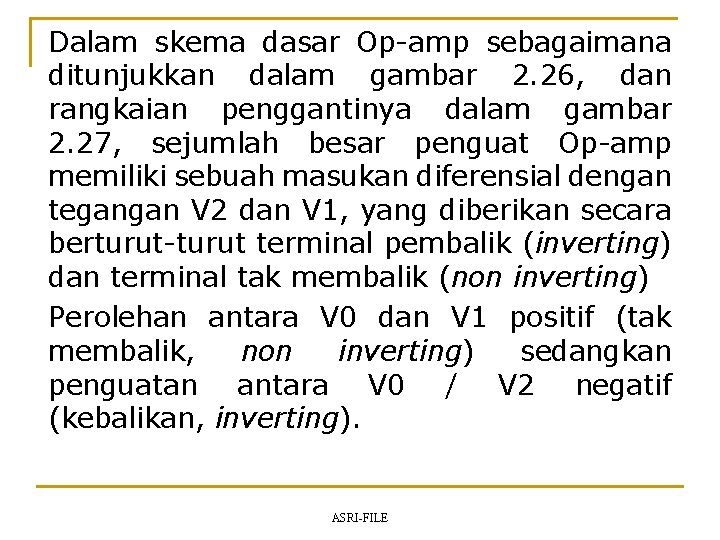

Dalam skema dasar Op-amp sebagaimana ditunjukkan dalam gambar 2. 26, dan rangkaian penggantinya dalam gambar 2. 27, sejumlah besar penguat Op-amp memiliki sebuah masukan diferensial dengan tegangan V 2 dan V 1, yang diberikan secara berturut-turut terminal pembalik (inverting) dan terminal tak membalik (non inverting) Perolehan antara V 0 dan V 1 positif (tak membalik, non inverting) sedangkan penguatan antara V 0 / V 2 negatif (kebalikan, inverting). ASRI-FILE
Gambar 2. 26. Penguat Operasional dasar 2 - V 2 + Vi R 0 Ri + + Av. Vi RL V 0 1 + Av < 0 Gambar 2. 27. Model suatu rangkaian frekuensi rendah suatu penguat Op Amp. (V = V 2 - V 1) ASRI-FILE
Penguat Operasional Ideal Sifat-sifat dari sebuah penguat operasional ideal adalah ; n n n Resistansi masukan Ri = . Resistansi keluaran R 0 = 0. Perolehan Tegangan Av = - . Lebar pita = . V 0 = 0 kalau V 1 = V 2 tidak tergantung pada besarnya V 1. Karakteristiknya tidak tergantung temperatur / suhu. ASRI-FILE
Op. Amp Riil n Penguatan Tegangan (DC) q q n q q q bipolar ratusan k. W–MW FET puluhan MW-GW q q Hingga puluhan W Tegangan output maksimum n Ketidakidealan lainnya q Resistansi Output q • umum 70 -90 d. B spesial hingga 140 d. B Resistansi Input q n n 0. 2 -1 V di atas/ dibawah catu daya ASRI-FILE GBW Slew rate Offset tegangan dan arus Penguatan Common Mode (metrik CMRR) Pengaruh ripple catu daya (metrik PSRR)
Aplikasi n Blok pembangun berbagai fungsi rangkaian untuk akuisisi dan pengolahan sinyal analog q q n rangkaian linier rangkaian nonlinier Catatan: q Pada percobaan hanya dilakukan untuk rangkaian linier saja ASRI-FILE
Analisis Fungsi Rangkaian Linier Dengan OPAMP n n n Resistansi input tak hingga sehingga arus masuk OPAMP nol Feedback stabil bila tegangan diferensial input nol Dengan input diferensial nol dan penguatan tak hingga tegangan output bebas ( 0 x ∞) ASRI-FILE
Macam-macam Rangkaian Linier OPAMP n Penguat Inverting n n n n Penguat non-inverting Penguat Penjumlang (summing amplifier) Penguat differensial Integrator Diferensiator Penguat jembatan Penguat instrumentasi ASRI-FILE
Rangkaian Linier n Penguat Inverting (digunakan dalam percobaan) I R in R Iinn=0 B I V vinp-vinn=0 A in in V Iinn=0 + out vinn=0 Iin= vin/RA vout = 0 –Iin RB = –vin RB /RA ASRI-FILE
Rangkaian Linier Penguat Noninverting (digunakan dalam percobaan) in V - V + n R R B A ASRI-FILE out
Rangkaian Linier n Penguat Penjumlah Inverting (digunakan dalam percobaan) V V R A 1 R A 2 in 1 R in 2 R V B A 3 in 3 - V + ASRI-FILE out
Rangkaian Linier n Penguat Diferensial (digunakan dalam percobaan) R R B A - V inn R V inp V A + R B ASRI-FILE out
Rangkaian Linier n Integrator (digunakan dalam percobaan) C R V in V + ASRI-FILE out
Rangkaian Linier n Diferensiator q tidak/ sangat jarang digunakan untuk pengolahan sinyal karena sensitif terhadap derau R C V in V + ASRI-FILE out
Rangkaian Linier n Rangkaian konversi Arus ke Tegangan R in - I V + ASRI-FILE out
Rangkaian Linier Rangkaian Penyangga (Buffer) in V - V + n ASRI-FILE out
Rangkaian Linier Rangkaian Jembatan R X + n R A V - + V Ref - R S R ASRI-FILE B out
Rangkaian Linier Rangkaian Penguat Instrumentasi Vinn RD + RC RA RB RB RC - Vinp + RD + n ASRI-FILE Vout

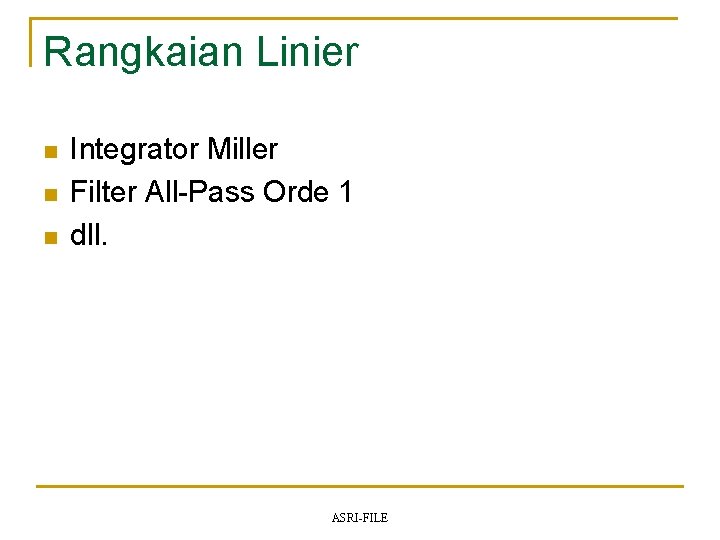

Rangkaian Linier n n n Integrator Miller Filter All-Pass Orde 1 dll. ASRI-FILE
Rangkaian Nonlinier n Penyearah Presisi (inverting) D V in R D - R + V ASRI-FILE out
Rangkaian Nonlinier Detektor Puncak n D R D + + V C ASRI-FILE S - in - V out

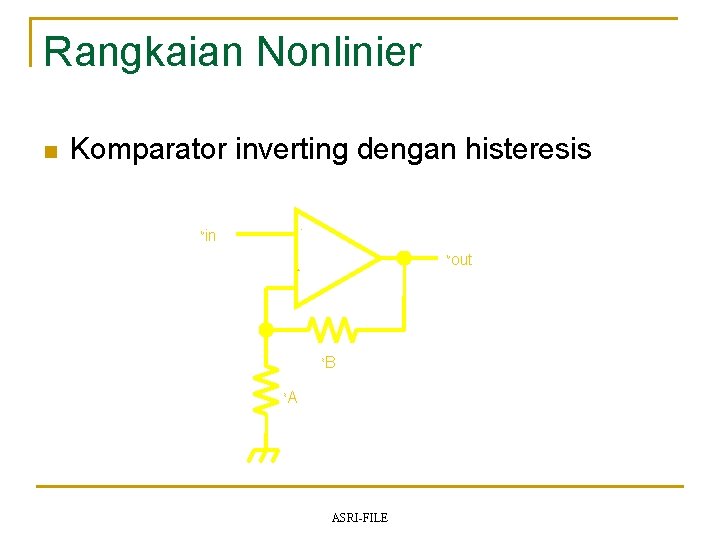

Rangkaian Nonlinier n Komparator inverting dengan histeresis V in - V + R R B A ASRI-FILE out
Rangkaian Nonliner n n Penguat Noniverting dengan histeresis Rangkaian Clipper Multivibrator regulator, Dll ASRI-FILE
