sszefoglals Az elektromos ram Az ram lettani hatsai
- Slides: 36
Összefoglalás: Az elektromos áram
Az áram élettani hatásai �A szervezeten áthaladó áram − erősségétől függőn − változásokat hoz létre. �Az áram élettani hatásai: izomösszehúzódás, égési sérülések és a test nedveiben bekövetkező kémiai változások. �Az 50 m. A-nél erősebb áram már életveszélyes.
Teendők áramütés esetén �Nagyon fontos a gyorsaság. �Áramütés esetén az áramütött személy izomgörcs miatt sokszor nem tud kiszabadulni az áramkörből. �Első teendő, az áramtalanítás. Otthon, csapjuk le a biztosítékot, vagy áramtalanítsuk az adott eszközt, például húzzuk ki a konnektorból.
�Orvost vagy mentőt kell hívni. �A sérültet le kell ültetni vagy fektetni. Eszméletét veszített sérültet oldalára kell fektetni (stabil oldalfekvés). �Tk. 25. o
EKG és EEG �Az EKG a szív elektromos jelenségeit vizsgálja. �Az EEG az agy elektromos működését vizsgálja.

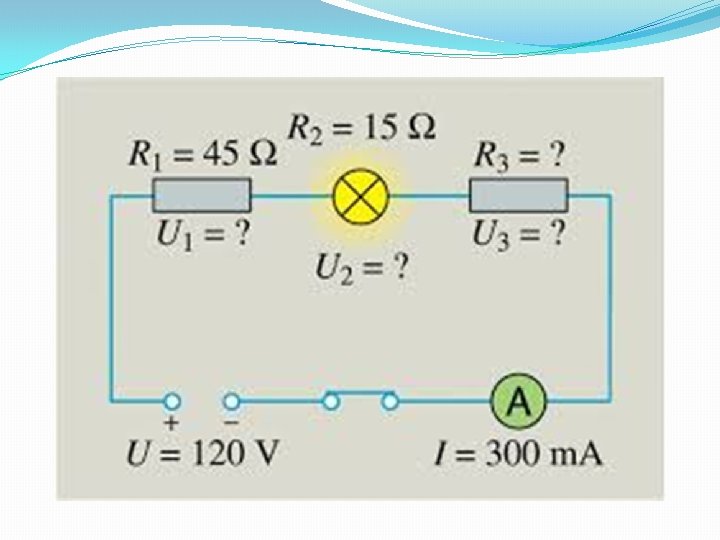

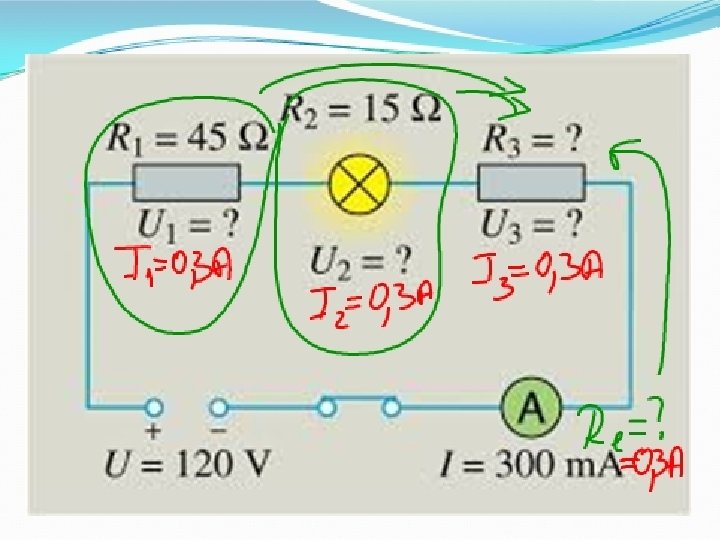

FOGYASZTÓK SOROS KAPCSOLÁSA I = I 1 = I 2 U = U 1 + U 2 Re = R 1 + R 2
Feladat Tk. 31. o Egy áramkörben egy 80 Ω -os és egy 160 Ω -os ellenállást kapcsoltunk sorba. Megmértük az ellenállásokon átfolyó áramot, ez: I = 100 m. A-nek adódott. Számítsuk ki az áramforrás feszültségét! Készíts kapcsolási rajzot is!
Először a kapcsolási rajzot kell elkészíteni!!! R 1= 80 Ω R 2= 160 Ω I = 100 m. A = 0, 1 A U=? U 1= R 1 ∙ I = 80 Ω ∙ 0, 1 A = 8 V U 2 = R 2 ∙ I = 160 Ω ∙ 0, 1 A = 16 V U = U 1+ U 2 = 8 V + 16 V = 24 V

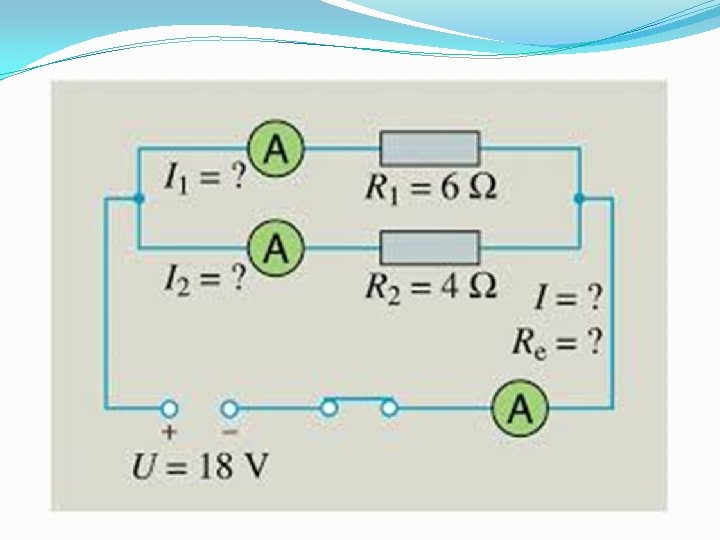

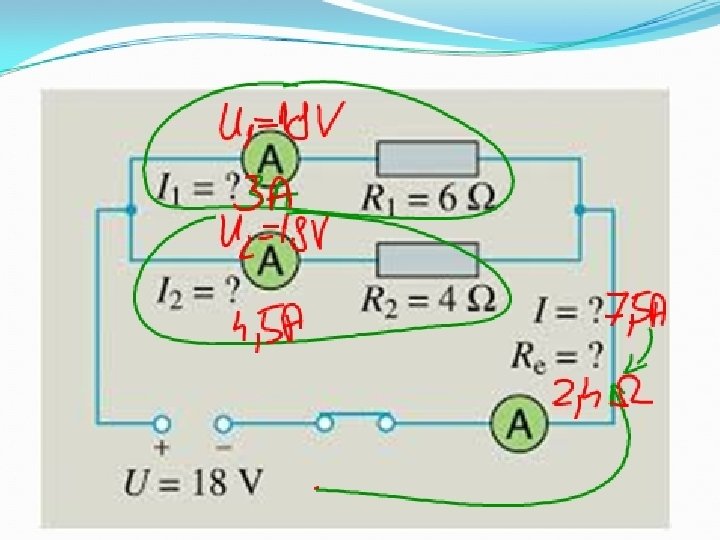

FOGYASZTÓK PÁRHUZAMOS KAPCSOLÁSA U = U 1 = U 2 I = I 1 + I 2
Feladat Tk. 33. o Egy áramkörben kapcsoljunk párhuzamosan egy 40 Ω-os és egy 60 Ω-os ellenállást. Az áramforrás 24 Vos. Számítsuk ki az egyes fogyasztókon átfolyó áram erősségét, és a főág áramát is! Készíts kapcsolási rajzot is!
Az áramforrások fajtái 1. A kémiai folyamatok energiáját alakítják elektromos energiává pl. elemek, akkumulátorok 2. A mozgási energiát alakítják elektromos energiává pl. dinamók, generátorok 3. A fénysugárzás energiáját alakítják elektromos energiává pl. : napelemek
4. Telefonok, MP 4 lejátszók, laptopok áramköreit speciális áramforrás, elektronikus tápegység működteti.
Galvánelem (Pl. Volta-elem) �Ha két különböző fémet elektrolitba merítünk és vezetővel kötünk össze, akkor a fémek között elektromos áram folyik.
Volta-elem
Akkumulátorok �Az akkumulátor tölthető elem. �Feltöltött állapotban galvánelemként viselkedik. �Használat során elektródái elfogynak, feszültsége lecsökken, ilyenkor fel kell tölteni. �Az autók akkumulátora 12 V-os, savas akkumulátor.
Elektromos munka �Miközben az elektromos energia más energiává alakul át, az elektromos áram munkát végez. �Az áramforrásból felvett energia, vagyis az elektromos fogyasztó által végzett munka a feszültség, az áramerősség és az eltelt idő szorzata. W=U∙I∙t (W= U ∙ Q)

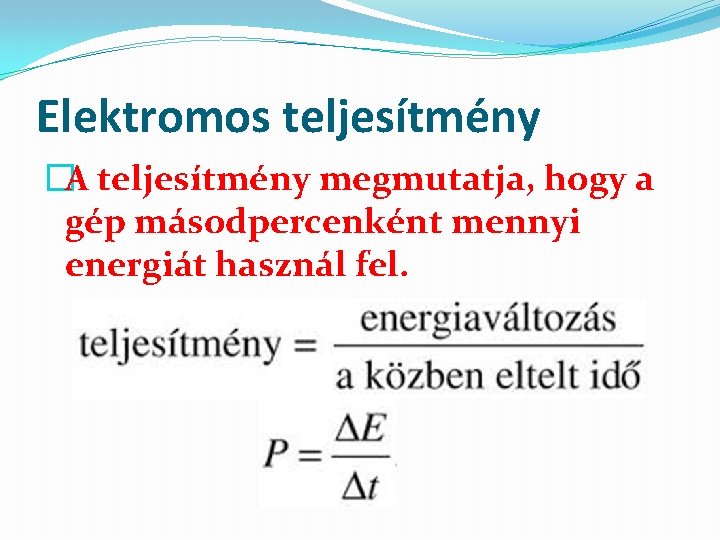

Elektromos teljesítmény �A teljesítmény megmutatja, hogy a gép másodpercenként mennyi energiát használ fel.
P= W t = U∙I∙t t P=U∙I
Névleges feszültség és névleges teljesítmény �Az elektromos fogyasztókat mindig valamilyen meghatározott feszültségre tervezik. �Ha a fogyasztó ezen az ún. névleges feszültségen üzemel, akkor adja le a névleges teljesítményt.

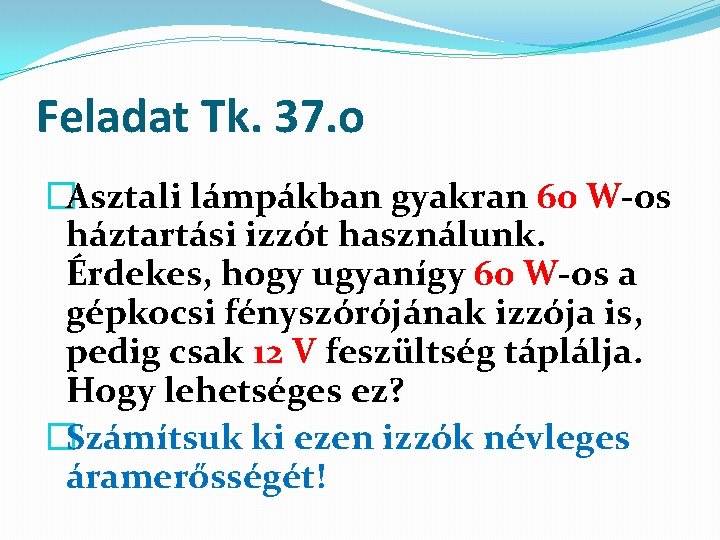

Feladat Tk. 37. o �Asztali lámpákban gyakran 60 W-os háztartási izzót használunk. Érdekes, hogy ugyanígy 60 W-os a gépkocsi fényszórójának izzója is, pedig csak 12 V feszültség táplálja. Hogy lehetséges ez? �Számítsuk ki ezen izzók névleges áramerősségét!
Mit mér a „villanyóra”? �Az elektromos fogyasztók működtetése közben a hálózat elektromos energiája csökken. Az elektromos fogyasztásmérő (villanyóra) ezt az energiacsökkenést méri. �Az 1 k. Wh energiaváltozás pl. 1 k. W teljesítményű fogyasztón 1 óra alatt jön létre.
Energiafogyasztás �Az elektromos berendezések fogyasztása kiszámítható a teljesítménynek és az üzemeltetés időtartamának szorzataként. ΔE = P ∙ Δt �Az energiafogyasztást általában k. Wh-ban adjuk meg.
Feladat �Egy energiatakarékos, 18 W-os égőt naponta 5 órán keresztül használunk. �Ez mennyi energiafogyasztást jelent egy 31 napos hónapban?
Fázis, nullvezeték és védőföldelés �A lakásokba három vezetékből álló kábelen jut be az áram. �Szigetelőburkolatuk színével különböztetjük meg őket: a fekete vagy barna színű a fázis, a kék színű a nullvezeték és a zöld-sárga a védőföldelés.

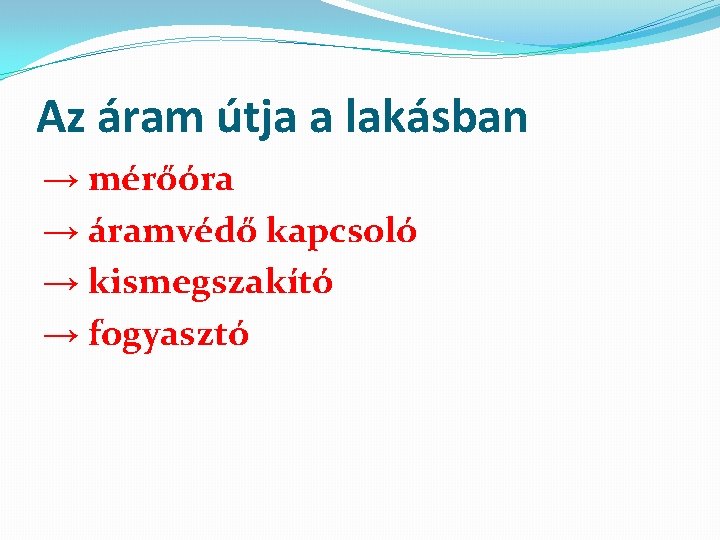

Az áram útja a lakásban → mérőóra → áramvédő kapcsoló → kismegszakító → fogyasztó

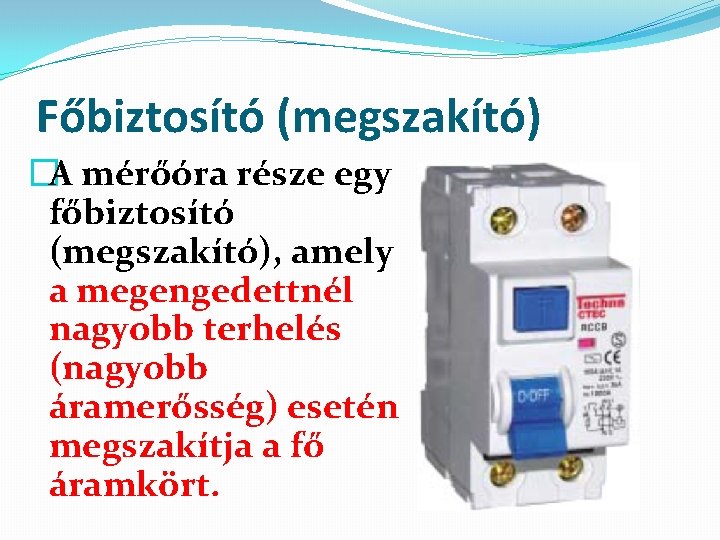

Főbiztosító (megszakító) �A mérőóra része egy főbiztosító (megszakító), amely a megengedettnél nagyobb terhelés (nagyobb áramerősség) esetén megszakítja a fő áramkört.
Feladat Tk. 42. o �Egy konyha áramköreinek védelmét egy 15 A-es kismegszakító látja el. �Kiold-e a kismegszakító, ha egyszerre kapcsoljuk be a 2 k. W-os mosogatógépet, a 800 W-os mikrohullámú melegítőt és világításra is felhasználunk 100 Wot?
Távolságtartó tempomat �A rendszer egy érzékelővel figyeli az autó előtti területet, és ha ott észlel másik járművet, akkor nem ragaszkodik a beállított sebességhez, hanem biztonságos követési távolságot tart mögötte.
A félvezetők fontos tulajdonságai 1. Ellenállásuk erősen függ a hőmérséklettől. Szobahőmérsékleten gyengén, magasabb hőmérsékleten jobban vezetik az áramot. 2. Áramvezetési tulajdonságaik idegen anyagok bevitelével („szennyezéssel”) módosíthatók.
Félvezető eszközök �A félvezető eszközök két vagy több, szendvicsszerűen felépített, különböző vezetési tulajdonságú félvezető rétegből állnak. �Dióda �Tranzisztor �A diódák egyenirányításra, a tranzisztorokat erősítésre használják.
Integrált áramkörök �Az integrált áramkörökben, mikroprocesszorokban nagyon kis térfogatban rendkívül sok áramköri elemet helyeznek el (főleg tranzisztorokból és ellenállásokból).
