Elektromos alapjelensgek Elektromos tlts Elektromos mennyisgek Egyszer ramkr
- Slides: 30
Elektromos alapjelenségek • • • Elektromos töltés Elektromos mennyiségek Egyszerű áramkör Mérőműszerek kapcsolása, leolvasása Áramforrások kapcsolása Ohm törvénye Vezeték ellenállása Fogyasztók kapcsolása Számításos feladatok
Elektromos töltés elektron e- proton p+
Elektromos mennyiségek mennyiség neve jele mértékegysége áramerősség I A (amper) ellenállás R Ω (ohm) feszültség U V (volt)
Egyszerű áramkör elemei fogyasztó kapcsoló vezeték áramforrás
Mit csinál az izzólámpa? (1 világít, 0 nem világít) Kapcsoló Izzólámpa I. II. A B ny ny 0 0 z ny 0 1 ny z 0 0 z z 1 1
Mérőműszerek kapcsolása
Mit mutat a műszer? A 0, 5 1, 25 A 3 A méréshatár + _
A mért feszültség 25 V. Hova kapcsoltuk a vezetékeket? Meddig tért ki a mutató? 5 V 30 _ + V
áramforrások kapcsolása • sorosan U = 1, 5 V + 1, 5 V = 4, 5 V • párhuzamosan U = 1, 5 V
Ohm törvénye Ugyanazon fogyasztó esetében a feszültség és az áramerősség között egyenes arányosság van.
Milyen összefüggés van a feszültség és az áramerősség között? Egyenes arányosság
Mekkora az áramerősség, ha a feszültség 15 V? 150 m. A
Mekkora feszültség esetén mérhetünk 50 m. A áramerősséget? 5 V
Vezeték ellenállása hossza keresztmetszete anyaga hőmérséklete I. 5 m 1 mm 2 réz 25 C II. 10 m 2 mm 2 krómnikkel 200 C R 1 >< R 2
Vezeték ellenállása hossza keresztmetszete anyaga hőmérséklete I. 5 m 1 mm 2 réz 25 C II. 10 m 2 mm 2 krómnikkel 200 C R 1 >< R 2
Vezeték ellenállása hossza keresztmetszete anyaga hőmérséklete I. 5 m 1 mm 2 réz 25 C II. 10 m 2 mm 2 krómnikkel 200 C R 1 >< R 2
Vezeték ellenállása hossza keresztmetszete anyaga hőmérséklete I. 5 m 1 mm 2 réz 25 C II. 10 m 2 mm 2 krómnikkel 200 C R 1 >< R 2

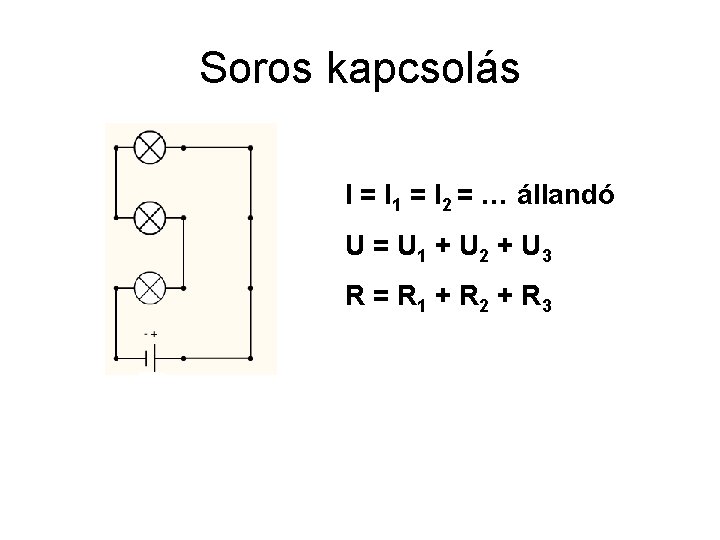

Soros kapcsolás I = I 1 = I 2 = … állandó U = U 1 + U 2 + U 3 R = R 1 + R 2 + R 3

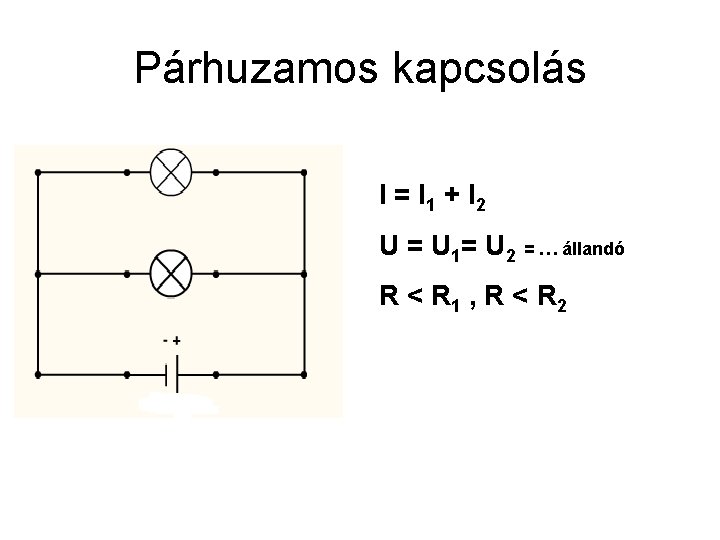

Párhuzamos kapcsolás I = I 1 + I 2 U = U 1= U 2 = … állandó R < R 1 , R < R 2
0, 8 A 10 Ω Iellenállás 2, 5Ω = Iizzó
8 V 2 V 10 Ω Uellenállás 2, 5Ω > Uizzó

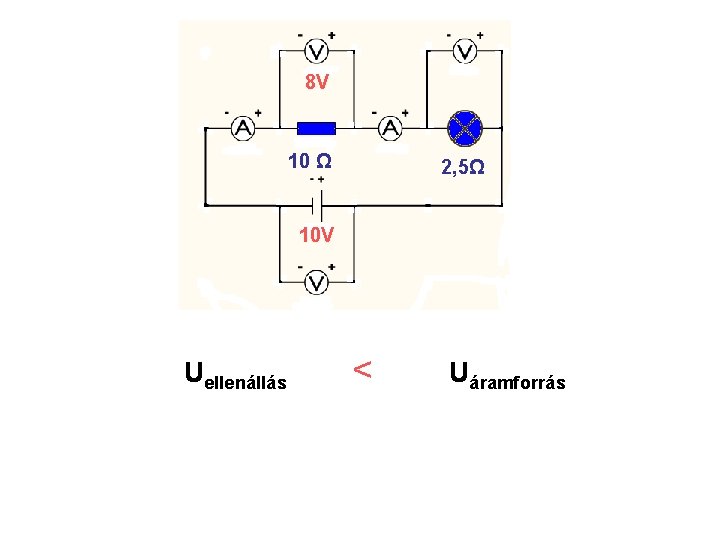

8 V 10 Ω 2, 5Ω 10 V Uellenállás < Uáramforrás
10 Ω 2, 5Ω 12, 5Ω Rizzó < Reredő
1, 5 A 1Ω 0, 5 A 3Ω Iellenállás > Iizzó
1, 5 A 1Ω 0, 5 A 3Ω Iizzó < 2 A Ifőág
1, 5 V 1Ω 1, 5 V 3Ω Uizzó = Uellenállás
1Ω 3Ω <1Ω Rizzó > Reredő
1. feladat A 230 V feszültségű hálózati áramforráshoz kapcsolt melegítőpárnán 0, 2 A erősségű áram halad át. Mekkora az izzólámpa ellenállása? U = 230 V I = 0, 2 A R = ? ( Ω) R= U I = 230 V 0, 2 A = 1150 V = 1150 Ω A Megoldás
2. feladat A forrasztópáka ellenállása 9, 6 Ω, a rajta átfolyó áram erőssége 2, 5 A. Mekkora az áramforrás feszültsége? R= 9, 6 Ω I = 2, 5 A U = ? (V) R= U I = 24 Ω · A U=R·I = 24 V · A A = 9, 6 Ω · 2, 5 A = Megoldás = 24 Ω
3. feladat A videomagnó ellenállása 2300 Ω. Mekkora lesz a magnón átfolyó áram erőssége, ha a hálózati csatlakozóhoz kapcsoljuk? R = 2300 Ω U = 230 V I=? (A) R= U I I= U R ( V = V· A = A) V Ω V A = 230 V 2300 Ω V = 0, 1 Ω = 0, 1 A Megoldás
