A LAKÁS ELEKTROMOS HÁLÓZATA

�Elektromos energia-hálózat �Fázis, nullvezeték és védőföldelés �Az áram útja a lakásban �Villanyóra �Főbiztosító (megszakító) �Kismegszakítók �Vezetékek anyaga, keresztmetszete �Áramkörök, fogyasztók

Elektromos energia-hálózat

Elektromos energia-hálózat

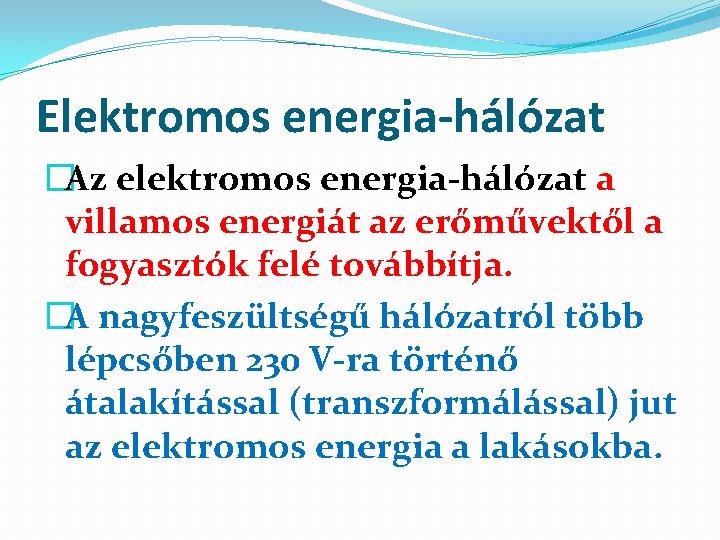

Elektromos energia-hálózat �Az elektromos energia-hálózat a villamos energiát az erőművektől a fogyasztók felé továbbítja. �A nagyfeszültségű hálózatról több lépcsőben 230 V-ra történő átalakítással (transzformálással) jut az elektromos energia a lakásokba.

Fázis, nullvezeték és védőföldelés

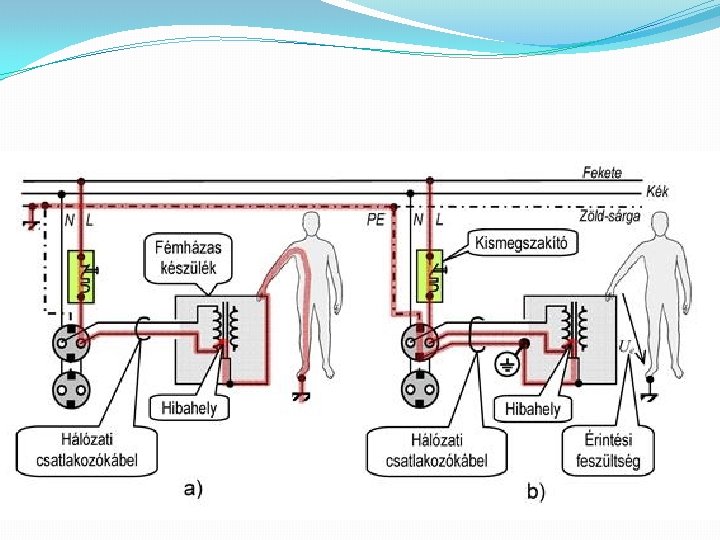

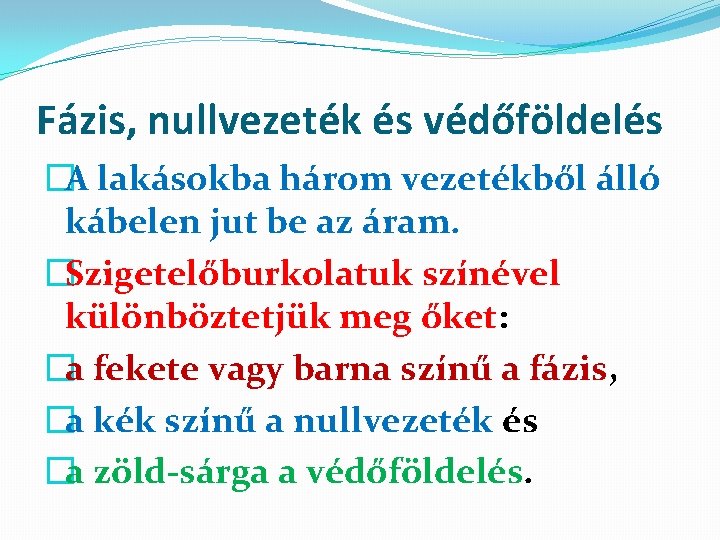

Fázis, nullvezeték és védőföldelés �A lakásokba három vezetékből álló kábelen jut be az áram. �Szigetelőburkolatuk színével különböztetjük meg őket: �a fekete vagy barna színű a fázis, �a kék színű a nullvezeték és �a zöld-sárga a védőföldelés.

http: //mithogyanbiztosanne. blogspot. hu/2011/09/konnektor-bekotese. html

Az áram útja a lakásban

Az áram útja a lakásban → mérőóra → áramvédő kapcsoló → kismegszakító → fogyasztó

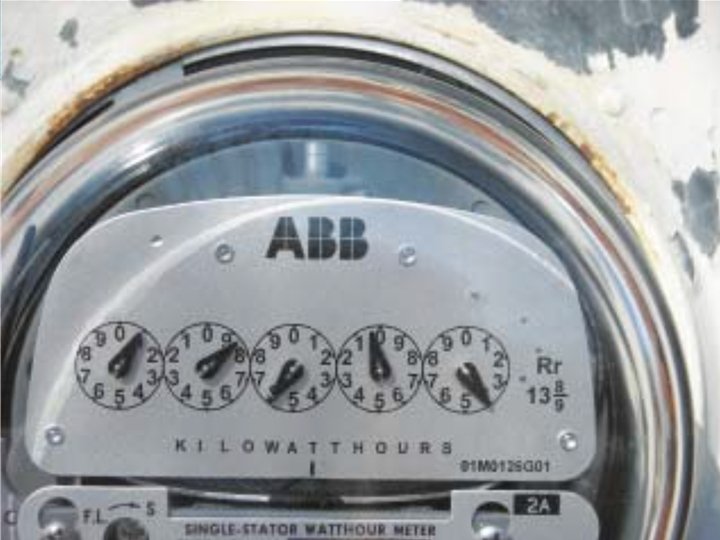

Villanyóra �Villanyóra méri és k. Wh-ban jelzi a lakás elektromos energiafelhasználását. �Egy alumíniumkorong forog benne kívülről is jól láthatóan.

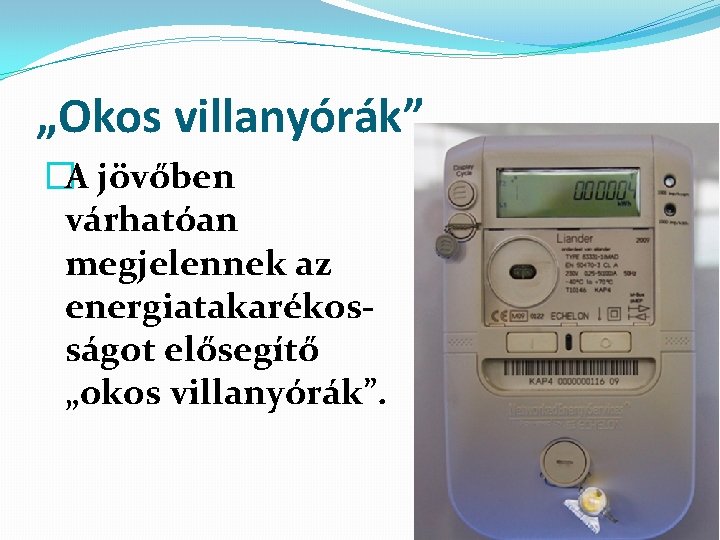

„Okos villanyórák” �A jövőben várhatóan megjelennek az energiatakarékosságot elősegítő „okos villanyórák”.

„Okos villanyórák” https: //nordart. hu/okos-villanyora-sporolas/ �Potenciálisan kevesebb kiadás a családi kasszának, gyorsabb ügyintézés a szerződött ügyfélnek – a többi között ezeket az előnyöket hozzák el az okos fogyasztásmérők. �Az is könnyen megoldható, hogy ha az adott hónap derekán már nagyon magas részösszeget lát az ember, akkor a hátralévő napokban visszafogja magát, hogy a végösszeget gond nélkül ki tudja majd fizetni.

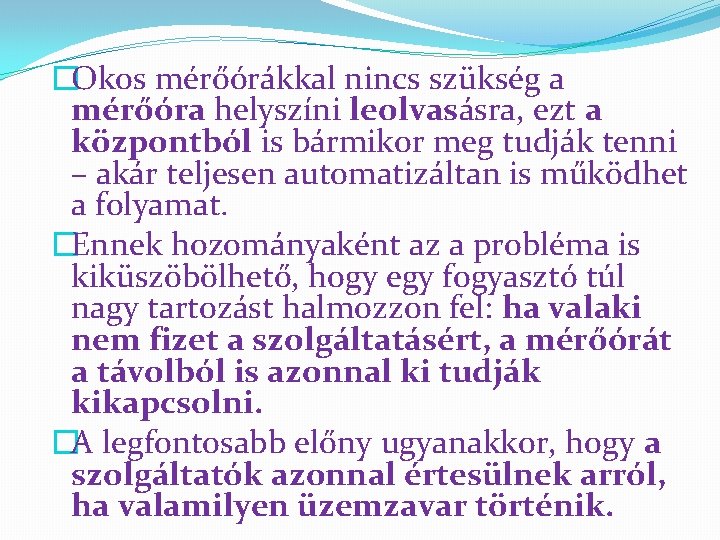

�Okos mérőórákkal nincs szükség a mérőóra helyszíni leolvasásra, ezt a központból is bármikor meg tudják tenni – akár teljesen automatizáltan is működhet a folyamat. �Ennek hozományaként az a probléma is kiküszöbölhető, hogy egy fogyasztó túl nagy tartozást halmozzon fel: ha valaki nem fizet a szolgáltatásért, a mérőórát a távolból is azonnal ki tudják kikapcsolni. �A legfontosabb előny ugyanakkor, hogy a szolgáltatók azonnal értesülnek arról, ha valamilyen üzemzavar történik.

Főbiztosító (megszakító) �A mérőóra része egy főbiztosító (megszakító), amely a megengedettnél nagyobb terhelés (nagyobb áramerősség) esetén megszakítja a fő áramkört.

Kismegszakítók �Feladatuk akkor van, ha a megengedettnél erősebb áram lép fel egy áramkörben. �Ennek oka lehet az, ha túl sok fogyasztó egyidejű bekapcsolásával túlterhelést okozunk, vagy ha rövidzárlat történik.

�A megszakító visszakapcsolása előtt a meghibásodott eszközt kell kihúznunk a konnektorból, illetve a túlterhelést meg kell szüntetnünk.

Vezetékek anyaga, keresztmetszete �A vezetékek anyaga napjainkban réz, régebben alumíniumot is használtak. �Keresztmetszetét a vezeték által táplált áramkör legnagyobb áramerőssége (illetve teljesítménye) határozza meg. �Napjainkban, a szigetelt vezetékek a falban, védőcsőben haladnak.

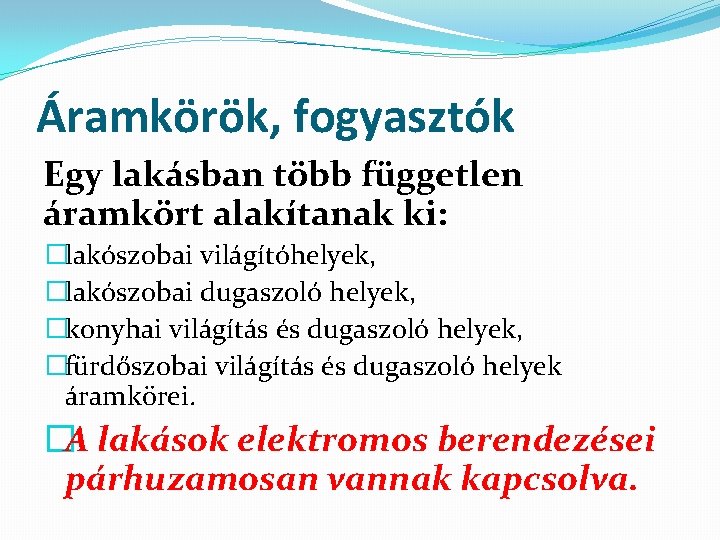

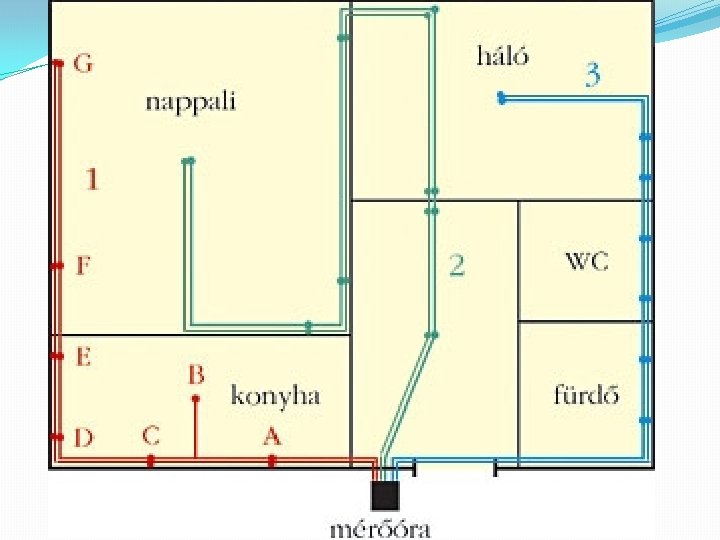

Áramkörök, fogyasztók Egy lakásban több független áramkört alakítanak ki: �lakószobai világítóhelyek, �lakószobai dugaszoló helyek, �konyhai világítás és dugaszoló helyek, �fürdőszobai világítás és dugaszoló helyek áramkörei. �A lakások elektromos berendezései párhuzamosan vannak kapcsolva.

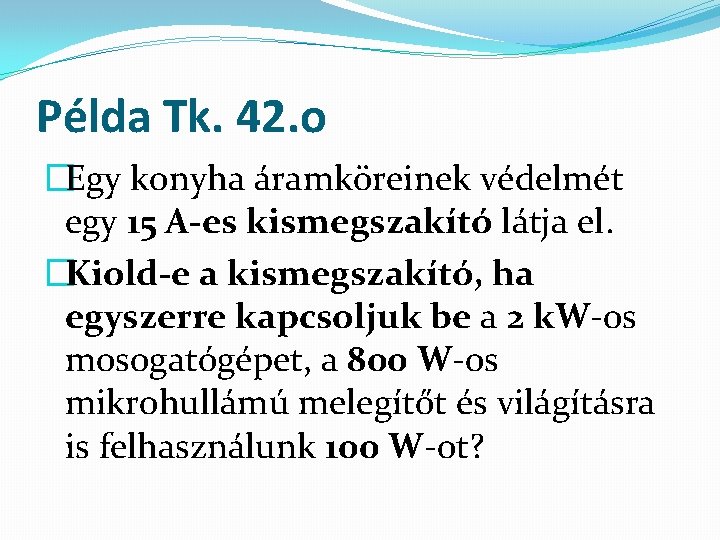

Példa Tk. 42. o �Egy konyha áramköreinek védelmét egy 15 A-es kismegszakító látja el. �Kiold-e a kismegszakító, ha egyszerre kapcsoljuk be a 2 k. W-os mosogatógépet, a 800 W-os mikrohullámú melegítőt és világításra is felhasználunk 100 W-ot?

Adatok P 1 = 2 k. W P 2 = 800 W P 3 = 100 W U = 230 V I=?

Tudjuk, hogy a fogyasztók párhuzamosan vannak kapcsolva. Kiszámíthatjuk egyesével a három mellékág áramerősségét a I = U P összefüggés segítségével; �ezeket összeadva a főáram erősségét kapjuk.

Megoldás �Összegezzük a három fogyasztó teljesítményét: Pösszes = P 1 + P 2 + P 3 = 2000 W + 800 W + 100 W = 2900 W P = U · I összefüggésből kapjuk Ifőág = Pösszes = 2900 W = 12, 6 A Uhálózat 230 V A 15 A-es kismegszakító tehát nem old ki.

Összefoglalás �A lakások elektromos hálózata 230 V feszültséggel működik. �Az áram útja egy lakásban: mérőóra › áramvédő kapcsoló › kismegszakító › fogyasztó. �Napjainkban a szigetelt vezetékek a falban, védőcsőben haladnak. �A lakások elektromos berendezései párhuzamosan vannak kapcsolva.
