RTG anatomie úvod

definice RTG anatomie l radiologická anatomie l radiological anatomy l x-ray anatomy l l anatomie struktur zobrazitelná pomocí RTG přístrojů

cíle a metodika l podpořit znalosti anatomických struktur lidského těla na různých modalitách l nutná znalost obecné, speciální i topografické anatomie l nutná znalost zobrazovacích principů - vznik a formy RTG obrazu l specifika zobrazení některých struktur - sumační snímky, dynamické obrazy, kontrastní látky…

terminologie l dobré znalosti základní odborné terminologie - latinské - české l specifika rentgenového názvosloví

Základní technické postupy l spektrum modalit – RTG, CT, USG MRI l kontrastní a dynamická vyšetření - druhy a způsoby aplikace kontrastních látek - např. polykací akt…, pneumomediastinum… angiografie

Polohy, roviny, projekce, oblasti l poloha snímkování – vestoje, vleže, na boku… - AP projekce, PA projekce, bočná projekce… l roviny - sagitální –mediální, paramediální, medioklavikulární, skapulární frontální – koronální transverzální projekce – AP, PA, laterální (pravá, levá), šikmá (pravá, levá), tangenciální… - speciální projekce – dle Towna, Rhesova… l l oblasti (regiones) lidského těla

objektu Základní projekce směr paprsku Sagitální l Bočná (pravá, levá ) l Šikmá l Axiální l Tangenciální l Vertikální l Horizontální l Angulovaný - kraniálně - kaudálně - laterálně - mediálně l

Lokalizace nálezů l Superiorně, inferiorně, laterálně, vpravo, vlevo. l Intrakraniálně, extrakraniálně. Epidurálně, subarachnoideálně. Intraselárně, supraselárně, … l Intraorbitálně, intramaxilárně, submentálně, … l Intratorakálně, exptrapleurálně, intrapulmonálně, endobronchiálně, endotracheálně, intralobárně, intrasegmentárně, l Intrakardiálně, subepikardiálně, perikardiálně, retroaortálně, … l Subkostálně, subdiafragmaticky, subhepaticky, subrenálně, subvezikálně, …

Charakter nálezů l Zastření, zastínění, zvýšená denzita, kontrastní zbarvení, pozitivní kontrast, … l Projasnění, translucence, negativní kontrast, … l Postižení celkové, oboustranné, jednostranné, alární, lobární, segmentální, ložiskové, miliární, intersticiální l Hydroaerický fenomen, dutina, kavitace, abscesová dutina, rozpadová dutina, kaverna, bula, pneumatokéla l Periostóza, periostální apozice, osteopetróza, osteoporóza, osteomalácie l Epifýza, metafýza, diafýza. Apofýzy l Nálezy solitární, mnohotné, difúzní, ohraničené, neostré, splývající, homogenní, pruhovité, ložiskové

RTG anatomie skeletu l možnost kvalitního zobrazení skeletu jemné struktury (střední ucho) možnost hodnocení struktury – kostikalis, dřeň… l min. 2 projekce l l

RTG anatomie lbi l PA (AP) projekce, bočná projekce (pravá, levá), semiaxiální projekce l projekce dle Towna

Lebka – anatomie

Lebka – anatomie

Lebka – antropometrické roviny a orientační body

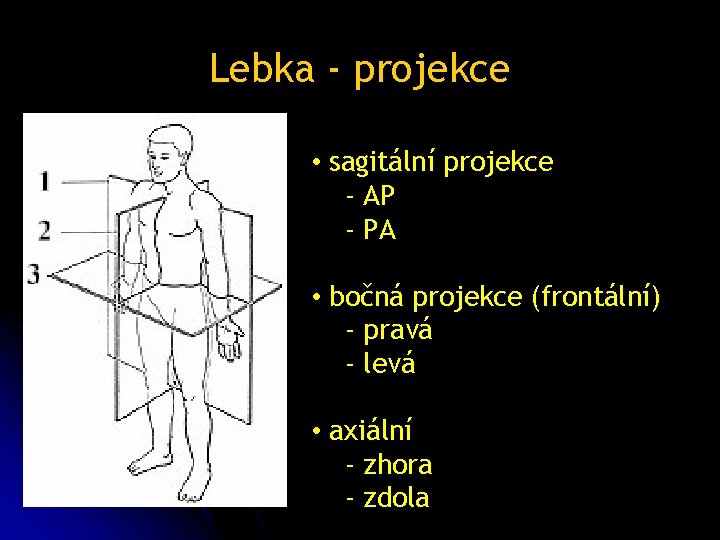

Lebka - projekce • sagitální projekce - AP - PA • bočná projekce (frontální) - pravá - levá • axiální - zhora - zdola

Lebka – projekce • šikmá – 30°, 45°, 60° - přední – pravá, levá - zadní – pravá, levá • tangenciální • oblast zájmu co nejblíže kazetě!!!

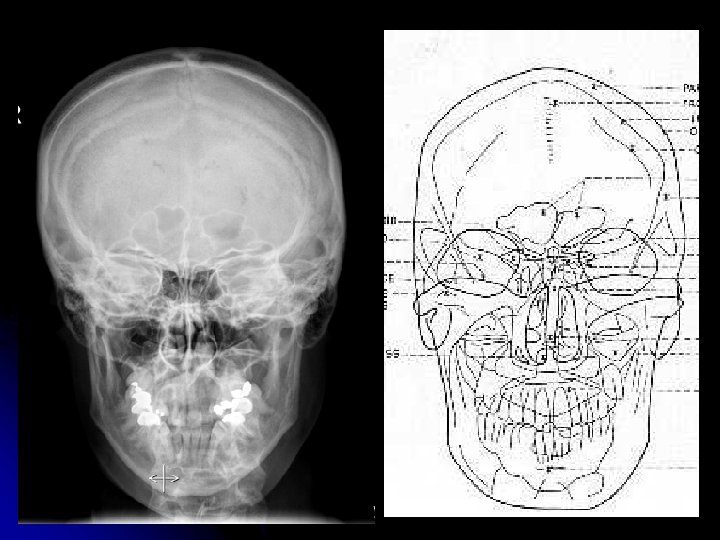

Lebka – zadopřední projekce
