Réflexion et transmission

Points essentiels Réflexion et transmission Réflexion dure: Réflexion molle; Amplitude de l’onde transmise et de l’onde réfléchie Exercices

Réflexion et transmission Réflexion « dure » Extrémité fixe Corde moins dense corde plus dense Animation

Réflexion et transmission (suite) Réflexion « molle » Extrémité libre Corde plus dense corde moins dense Animation

Réflexion et transmission

Réflexion et transmission

En résumé… • L’onde transmise est toujours droite • L’onde réfléchie est droite si le deuxième milieu est moins dense • L’onde réfléchie est inversée si le deuxième milieu est plus dense

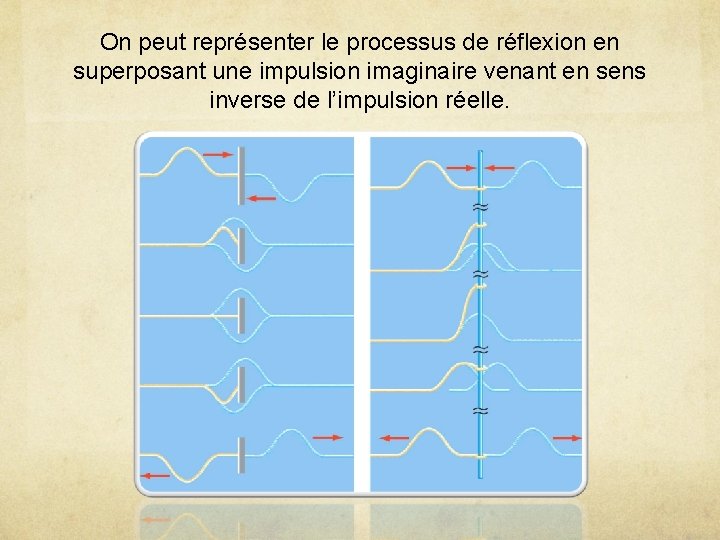

On peut représenter le processus de réflexion en superposant une impulsion imaginaire venant en sens inverse de l’impulsion réelle.

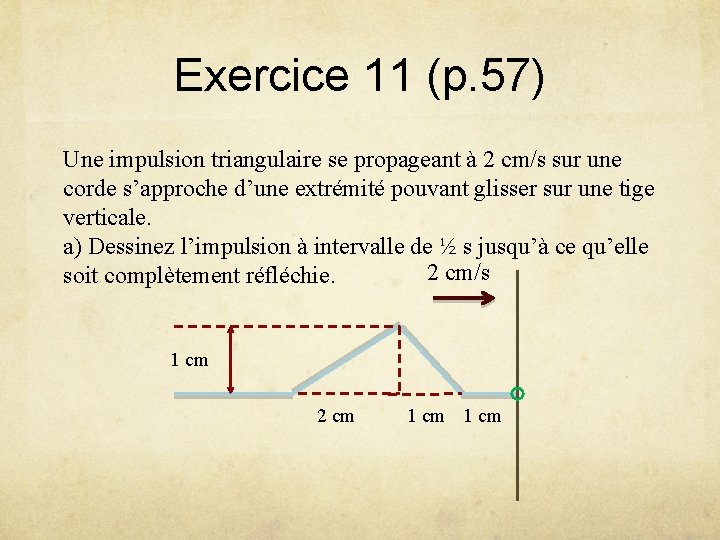

Exercice 11 (p. 57) Une impulsion triangulaire se propageant à 2 cm/s sur une corde s’approche d’une extrémité pouvant glisser sur une tige verticale. a) Dessinez l’impulsion à intervalle de ½ s jusqu’à ce qu’elle 2 cm/s soit complètement réfléchie. 1 cm 2 cm 1 cm

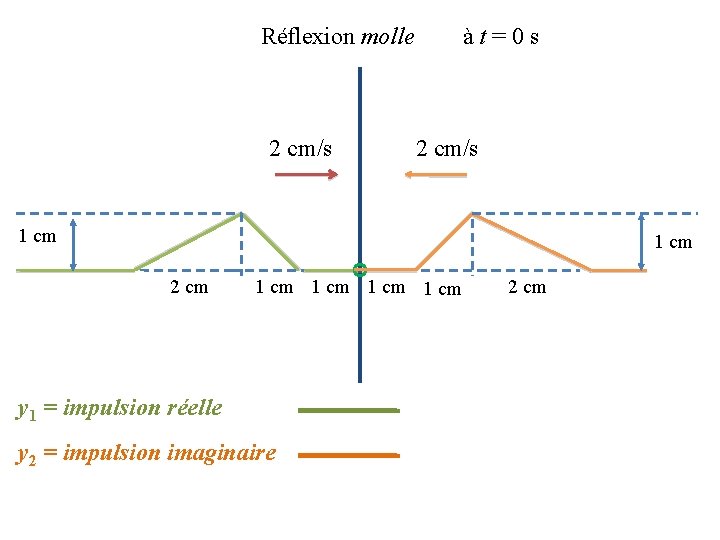

Réflexion molle 2 cm/s 1 cm 2 cm 1 cm à t = 0 s

Réflexion molle 2 cm/s à t = 0 s 2 cm/s 1 cm 2 cm 1 cm y 1 = impulsion réelle y 2 = impulsion imaginaire 2 cm

Réflexion molle 2 cm/s à t = 0, 5 s 2 cm/s 1 cm 2 cm y 1 = impulsion réelle y 2 = impulsion imaginaire 1 cm 2 cm

Réflexion molle 1 cm y 1 = impulsion réelle y 2 = impulsion imaginaire y. T = y 1 + y 2 à t = 1, 0 s 1 cm

Réflexion molle 1 cm y 1 = impulsion réelle y 2 = impulsion imaginaire y. T = y 1 + y 2 à t = 1, 5 s 1 cm

Réflexion molle à t = 2, 0 s 2 cm/s 1 cm y 1 = impulsion imaginaire y 2 = impulsion réelle 1 cm

Réflexion molle à t = 2, 5 s 2 cm/s 1 cm y 1 = impulsion imaginaire y 2 = impulsion réelle 1 cm

Solution

Amplitude de l’onde réfléchie et de l’onde transmise (facultatif) Amplitude de l’onde réfléchie Amplitude de l’onde transmise

Exercice: Deux cordes de densités linéaires m 1 = 0, 030 kg/m et m 2 = 0, 080 kg/m sont reliées à une de leurs extrémités. La tension commune de ces deux cordes est de 400 N. Une déformation de 20 cm de longueur et de 5 cm de hauteur se déplace vers le point de jonction des deux cordes. L’onde de propagation sera partiellement réfléchie et transmise au point de jonction. onde incidente a) Calculer la vitesse de l’onde incidente

b) Calculer la vitesse de l’onde transmise c) Quelle sera la hauteur de l’onde transmise d) Quelle sera la hauteur de l’onde réfléchie e) Quelle est la longueur de l’onde transmise

f) Dessinez l’allure de ces deux ondes Avant la rencontre de la jonction onde incidente 115 m/s Après la rencontre de la jonction onde transmise onde réfléchie inversée 70, 7 m/s 115 m/s

Travail personnel Lecture de la section 2. 4 Faire les exercices 11 et 12
