Fonctions mécaniques complexes Les systèmes de transmission de mouvement : Les systèmes de transformation

Fonctions mécaniques complexes Les systèmes de transmission de mouvement : Les systèmes de transformation de mouvement : • Capacité d’un système de transmettre un même type de mouvement d’une partie à une autre • Capacité d’un organe de modifier la nature du mouvement d’un autre organe Exemples de systèmes de transmission: • chaîne et roues dentées Exemples de systèmes de transformation : • courroie et poulies • vis-écrou • engrenage • bielle-manivelle • roues de friction • pignon et crémaillère • roue et vis sans fin • came et galet

Transmission du mouvement Communication d’un même mouvement, d’un organe à un autre, avec variation

Transmission du mouvement Communication d’un même mouvement, d’un organe à un autre, avec variation possible de vitesse

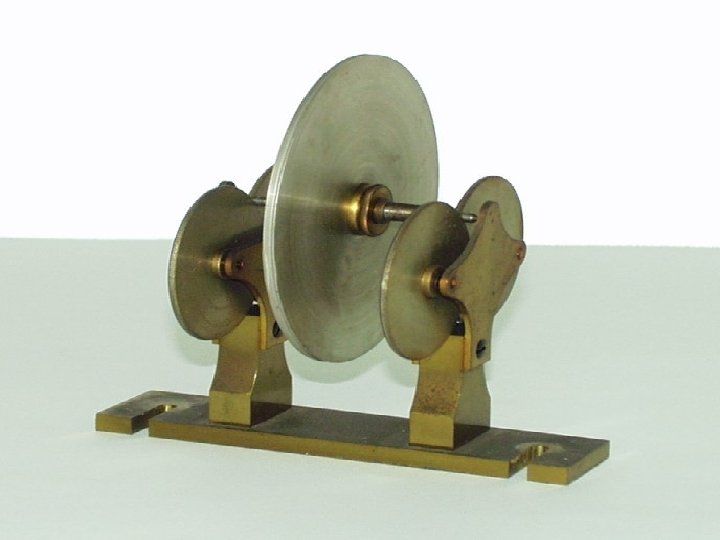

Transmission du mouvement ROUES DE FRICTION

Transmission du mouvement ROUES DE FRICTION

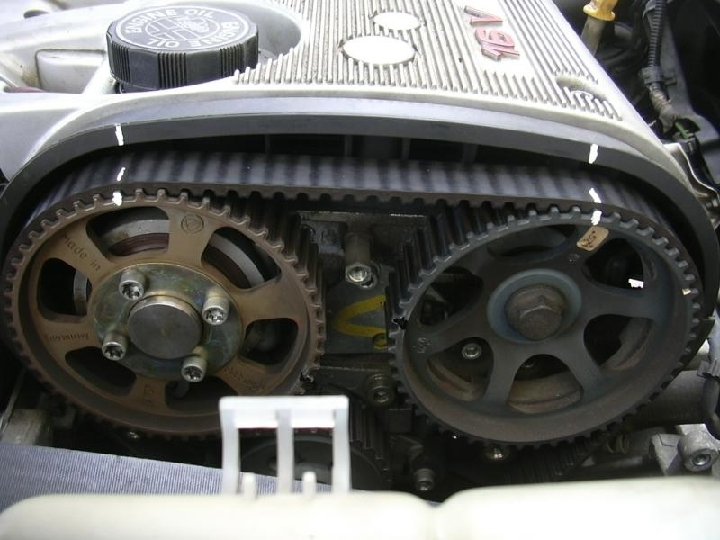

Transmission du mouvement COURROIE ET POULIES

Transmission du mouvement COURROIE ET POULIES

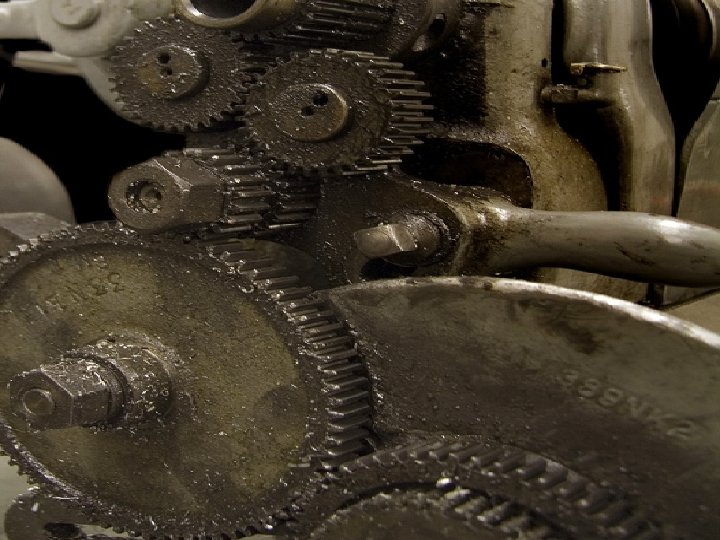

Transmission du mouvement ENGRENAGES

Transmission du mouvement ENGRENAGES

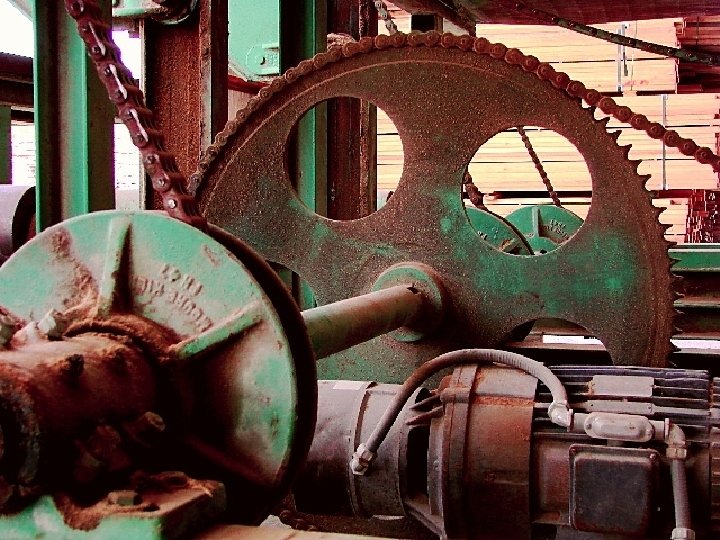

Transmission du mouvement CHAÎNE ET ROUES DENTÉES

Transmission du mouvement CHAÎNE ET ROUES DENTÉES

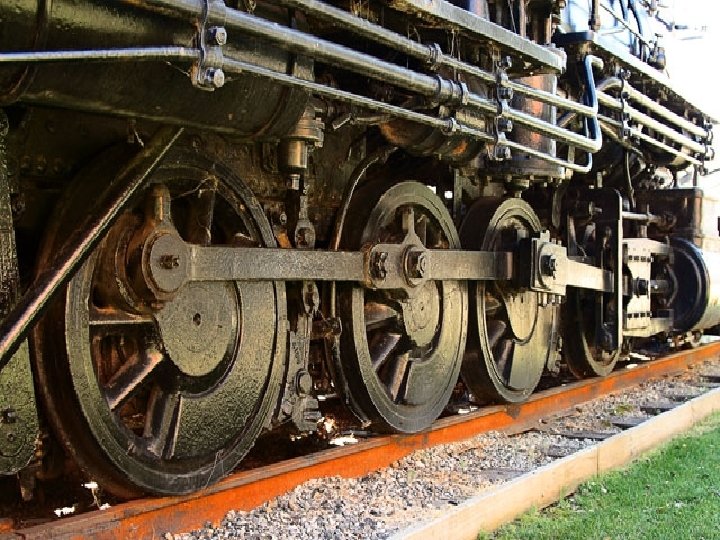

Transmission du mouvement MANIVELLE – BIELLE - MANIVELLE

Transmission du mouvement MANIVELLE – BIELLE - MANIVELLE

Transmission du mouvement CAME ET GALET

Transmission du mouvement CAME ET GALET

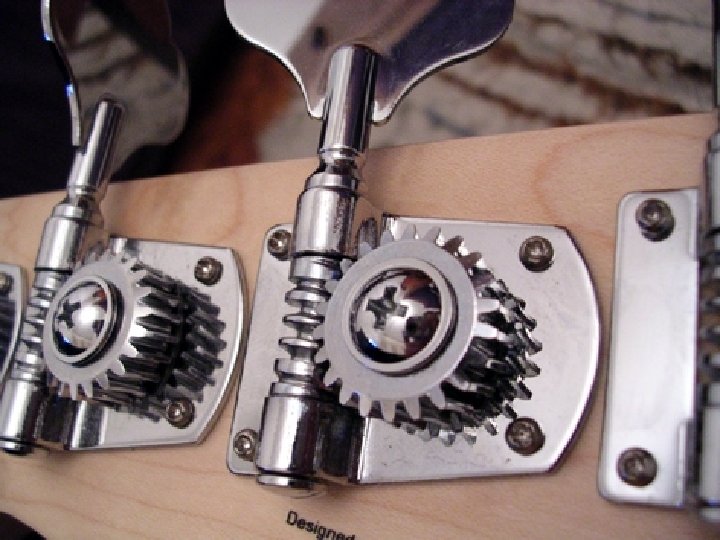

Transmission du mouvement VIS SANS FIN ET ROUE DENTÉE

Transmission du mouvement VIS SANS FIN ET ROUE DENTÉE

Symboles de fonctions mécaniques complexes

Symboles de fonctions mécaniques complexes

Transformation du mouvement Action mécanique qui change la nature du mouvement

Transformation du mouvement Action mécanique qui change la nature du mouvement

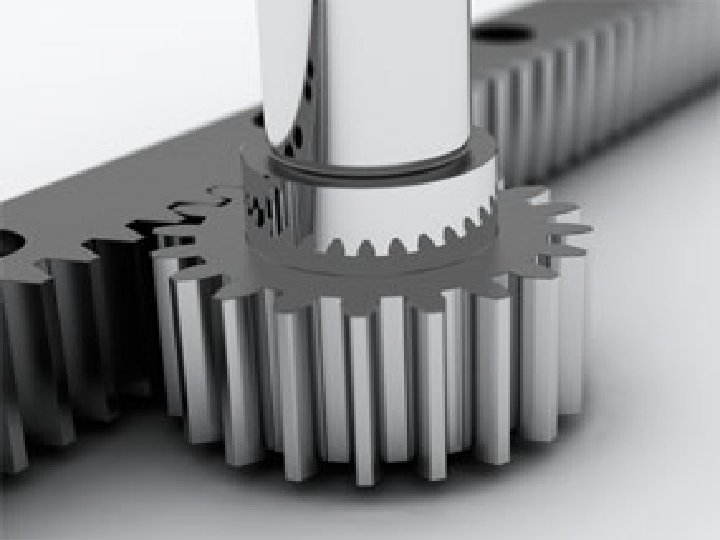

Transformation du mouvement PIGNON ET CRÉMAILLÈRE

Transformation du mouvement PIGNON ET CRÉMAILLÈRE

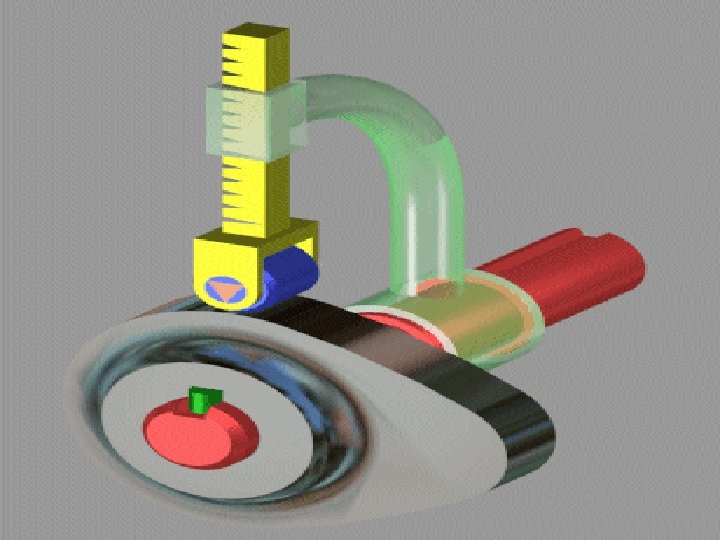

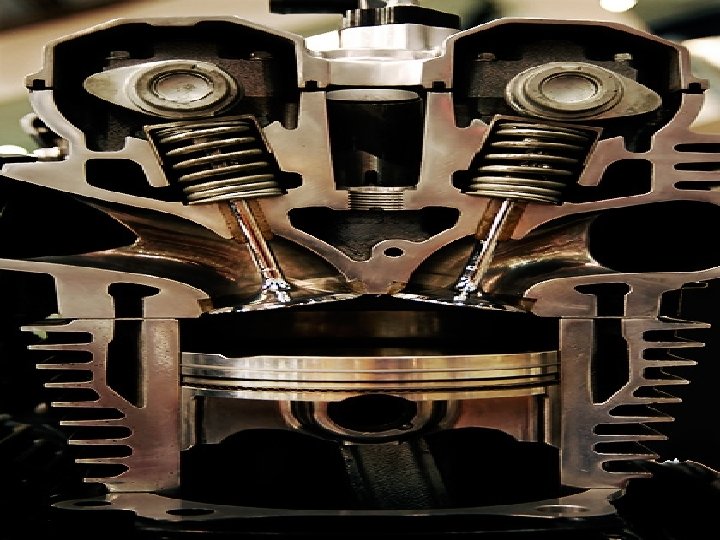

Transformation du mouvement CAME ET TIGE-POUSSOIR

Transformation du mouvement CAME ET TIGE-POUSSOIR

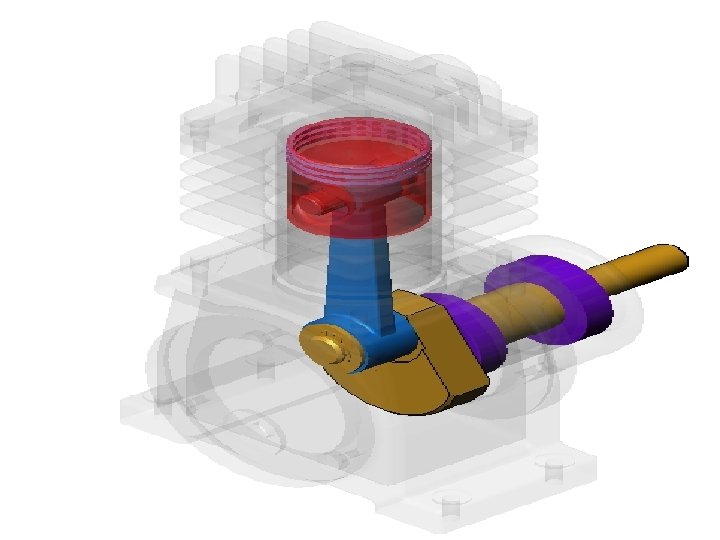

Transformation du mouvement MANIVELLE - BIELLE

Transformation du mouvement MANIVELLE - BIELLE

Transformation du mouvement MANIVELLE – BIELLE - MANIVELLE Transmission du mouvement

Transformation du mouvement MANIVELLE – BIELLE - MANIVELLE Transmission du mouvement

Symboles de fonctions mécaniques complexes (suite)

Symboles de fonctions mécaniques complexes (suite)
